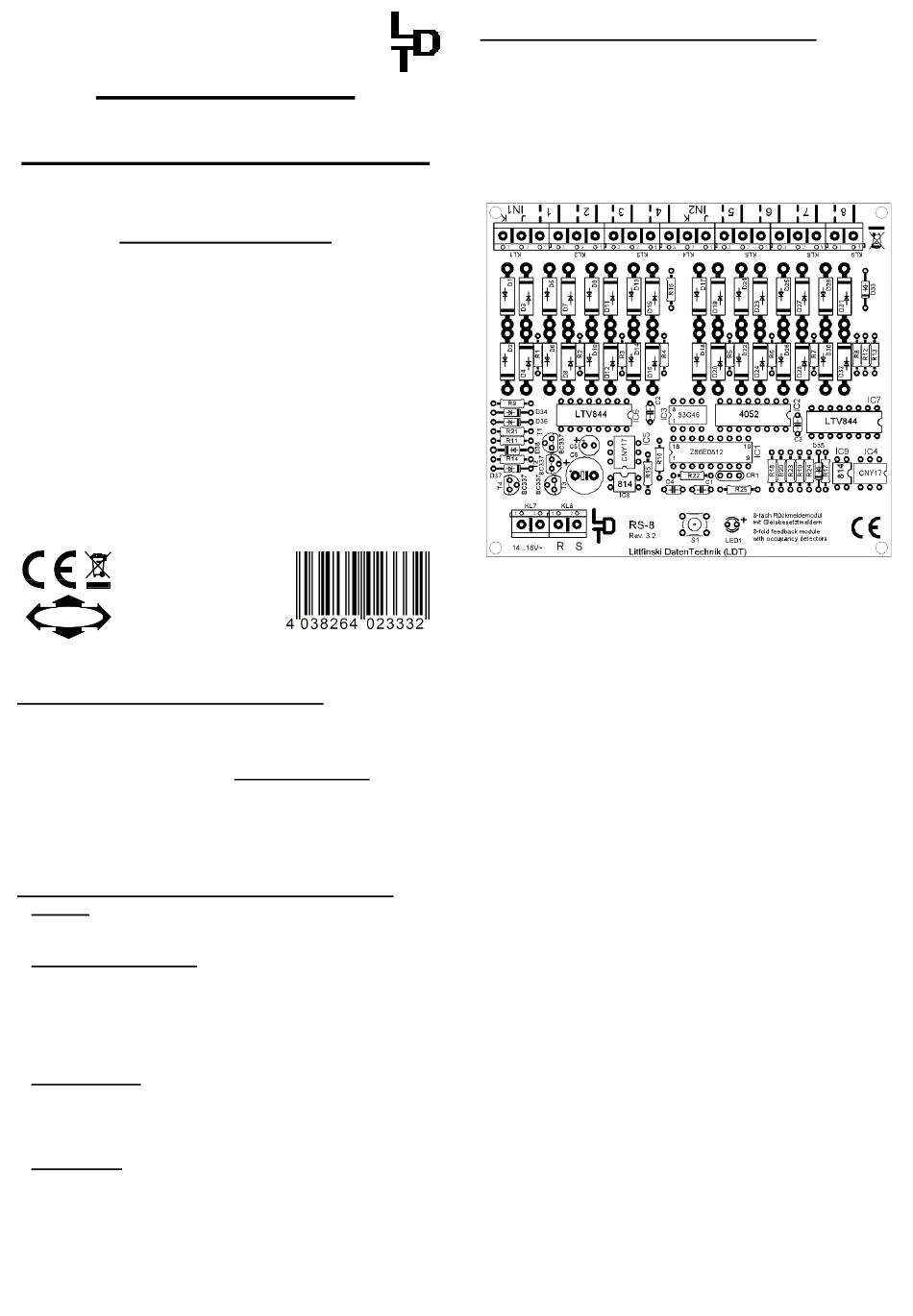

Bedienungsanleitung
Rückmeldemodul
mit integrierten
Gleisbesetztmeldern (8fach)
für den RS-Rückmeldebus
aus der Digital-Profi-Serie !
RS-8-F
>> Fertigmodul <<
überwacht 8 Gleisabschnitte
⇒
(Stromfühlung von 0,001[1mA] bis 3 Ampere)
integrierter Spannungsmonitor
⇒
(keine falsche Freimeldung bei Spannungsausfall)
Optokopplertrennung
⇒
(von Gleisspannung und Rückmeldebus)
kompatibel zum RS-Rückmeldebus
⇒
(kann gemeinsam mit RS-16-O, LR101, LS100 etc.
verwendet werden)
geeignet für die Digitalsteuerung:
⇒
Digital Plus von Lenz
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei
unsachgemäßem
Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Multi-Digital
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn das 8fach Rückmeldemodul
RS-8 mit integrierten Gleisbesetztmeldern aus dem Sortiment
von Littfinski DatenTechnik (LDT) erworben.
Sie erhalten auf das Fertigmodul 24 Monate Garantie.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Modul an die Digitalanlage anschließen:
• Wichtig:
Führen
ausgeschalteter Digital-Anlage durch (Transformator-
Netzstecker aus der Steckdose ziehen).
• Versorgungsspannung: Versorgen Sie das Rückmelde-
modul am 4-poligen Klemmblock mit der Wechsel-
spannung (14 bis 18V) eines Modellbahntransformators.
Es ist auch möglich, das Modul RS-8 aus dem
Digitalstromkreis zu versorgen. Verbinden Sie dann die
beiden Klemmen von KL7 mit den Klemmen J und K eines
Leistungsverstärkers (LZV100 / LV101 / LV102 / LV200).
Rückmeldebus: Die Eingänge R und S am 4-poligen
Klemmblock verbinden Sie mit den
Klemmen der Zentrale LZ100 oder LZV100. Mehrere
Rückmeldemodule (RS-8, RS-16-O, LR101, LS100 etc.)
werden einfach parallel geschaltet.
Digitalstrom:
Verbinden
gekennzeichneten Klemmen an IN1 und IN2 des 20-
poligen Klemmblocks mit den gleichnamigen Klemmen an
einem Leistungsverstärker (LZV100 / LV101 / LV102 /
LV200).
LDT
)
300212
Art.-Nr.:
besteht
Verletzungsgefahr
Sie
alle
Anschlußarbeiten
gleichnamigen
Sie
die
mit
J
Allgemeine Funktionsbeschreibung:
Das
Rückmeldemodul
Gleisbesetztmeldung und Rückmeldung zusammen. Die 8
Gleisbesetztmelder
Stromfühlung. Befindet sich auf dem angeschlossenen
Gleisabschnitt ein Stromverbraucher, der wenigstens 0,001
Ampere (1mA) benötigt, so wird der Abschnitt als belegt
gemeldet.
Widerstands-achsen sind elektrische Verbraucher, die somit
eine Besetztmeldung auslösen können.
durch
Der maximale Gleisstrom darf pro Ausgang 3 Ampere
betragen. Ein Spitzenstrom von 7 Ampere ist kurzfristig
zulässig. Danach muss der versorgende Booster die Überlast
bzw. den Kurzschluss erkennen und abschalten.
Die Gleisspannung (Digitalstromkreis), die Versorgungs-
spannung und der Rückmeldebus sind galvanisch über
Optokoppler voneinander getrennt.
Damit kann der Versorgungsstrom den verschiedensten
Transformatoren ohne Gefahr für die Leistungsverstärker
(LZV100 / LV101 / LV102 / LV200) entnommen werden.
Beim modularen Aufbau von Gleisbesetztmeldern und
Rückmeldedecodern ergibt sich ein gravierendes Problem:
wenn keine Spannung an den Gleisen liegt, melden alle
Stromfühler den Zustand „nicht belegt", da aufgrund der
fehlenden Spannung kein Strom fliessen kann. Es gibt
Gleisbesetztmelder,
Hilfsspannung arbeiten; diese stört aber zum Teil die Lokdecoder
bei
und ist somit keine brauchbare Lösung für Digitalanlagen.
Da das Rückmeldemodul RS-8 Intelligenz an Bord hat
(Mikroprozessor Z86... [IC1]), haben wir eine Lösung mit dem
Name
Spannungsmonitor
Spannungsausfall
Freimeldungen über den Rückmeldebus an Steuergerät bzw. PC
ausgegeben werden, werden die Belegtzustände für die Dauer
der Spannungsunterbrechung „eingefroren".
Sobald wieder Spannung an den Gleisen liegt, werden wieder
aktuelle Belegtmeldungen über den Rückmeldebus ausgegeben.
Die Rückmeldemodule RS-8 eignen sich zum dezentralen
Einbau
unter
Befestigungsbohrungen ausgestattet. Geeignetes Montage-
material (passende Kunststoffdistanzrollen und Holzschrauben)
sind bei uns unter der Bezeichnung MON-SET erhältlich.
Unter der Bezeichnung LDT-02, haben wir für den RS-8 auch ein
und
K
passendes Gehäuse im Programm.
Elektrisch sind die Module über den RS-Rückmeldebus (die
Leitungen zu den Klemmen R und S) miteinander verbunden.
Jedes Rückmeldemodul erhält deshalb eine individuelle
Adresse, die auf der Anlage nur einmal vergeben sein darf.
RS-8
fasst
arbeiten
nach
Lokdecoder,
Wagenbeleuchtungen
die
aus
diesem
integriert.
oder
Kurzschluss
der
Anlage
und
die
Funktionen
dem
Prinzip
der
oder
Grund
mit
einer
Damit
bei
keine
falschen
sind
dafür
mit
4
