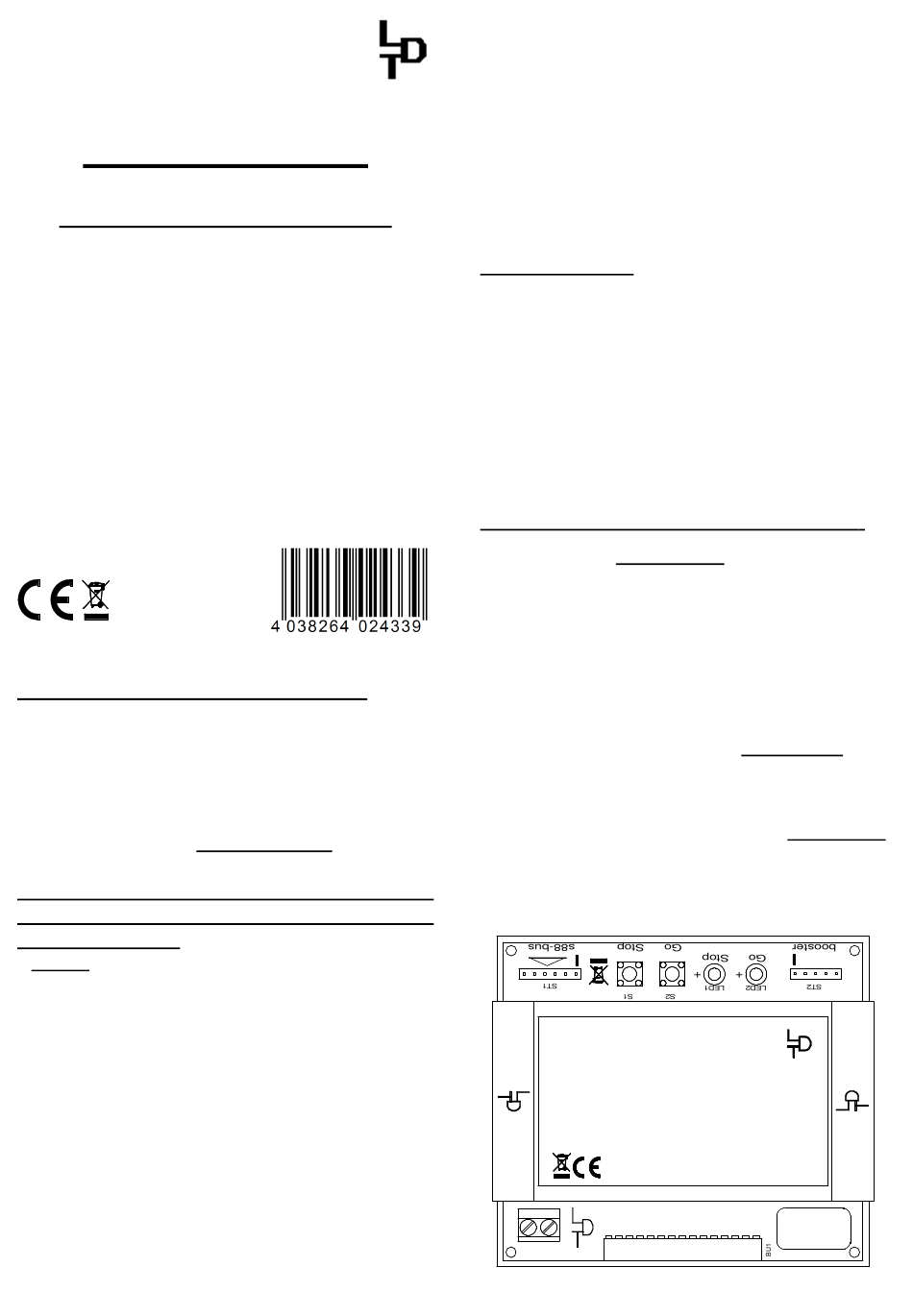

LDT s88-ClockMaster Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
s88-ClockMaster
aus der Digital-Profi-Serie !
s88-ClockMaster-G
>> Fertiggerät <<
Erzeugt den s88-Takt im Zusammenspiel mit dem
Gleisbildstellpult-Decoder GBS-DEC-s88, für
Betrieb ohne Digitalzentrale
Modellbahnsoftware.
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei unsachgemäßem Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn den s88-ClockMaster aus
dem Sortiment von Littfinski DatenTechnik (LDT) erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Sie erhalten auf das Modul 24 Monate Garantie (gilt nur für das
Fertiggerät im Gehäuse).
s88-ClockMaster
Decoder GBS-DEC-s88 und ggf. Service-
Modul verbinden:
• Wichtig:
Führen Sie
ausgeschalteter
(Transformatoren abschalten oder Netzstecker ziehen).
Jedem Gleisbildstellpult-Decoder GBS-DEC-s88 liegt ein 2m
langes s88-Buskabel bei.
Stecken Sie das eine
Gleisbildstellpult-Decoder GBS-DEC-s88 auf die 6-polige
Stiftleiste mit der Beschriftung „s88 OUT" und das andere Ende
auf die 6-polige Stiftleiste des s88-ClockMaster mit der
Beschriftung „s88-Bus", so, dass das Kabel jeweils von der
Leiterplatte wegzeigt. Achten Sie außerdem auf die weiße
Markierung, die an einem Ende der Stiftleisten aufgedruckt ist.
Diese Markierung muss mit der weißen Einzelader des
jeweiligen Kabels übereinstimmen.
Um die Anzahl der Rückmeldemodule einzustellen, die vom
s88-ClockMaster berücksichtigt werden sollen, ist zusätzlich
das Service Modul GBS-Service erforderlich.
LDT
)
090023
Art.-Nr.:
oder PC
besteht Verletzungsgefahr
mit Gleisbildstellpult-
alle Anschlussarbeiten
Modellbahnanlage
Ende des Buskabel
Stecken Sie die 15-polige Stiftleiste des Service-Modul GBS-
Service in die 15-polige Buchsenleiste des s88-ClockMaster.
Die Stiftleiste darf nicht versetzt in die Buchsenleiste
eingesteckt werden.
Die Spannungsversorgung erhält der s88-ClockMaster über
die 2-polige Klemme KL1.
Werden der Gleisbildstellpult-Decoder GBS-DEC-s88 und der
s88-ClockMaster aus einem gemeinsamen Trafo versorgt,
achten Sie
Versorgungsspannung. Maßgebend sind die Bezeichnungen
„gelb" und „braun" an den Klemmen. Das Anschlussbeispiel
auf der Rückseite dieser Anleitung zeigt die richtige
Verdrahtung.
Inbetriebnahme:
Wird der s88-ClockMaster mit Spannung versorgt, leuchtet
nach kurzer
Betriebsbereitschaft an. Der Bustakt wird erzeugt. Über die
Tasten Stop und Go lässt sich der s88-Bustakt aus- und
den
einschalten. Ist der Bustakt ausgeschaltet, leuchtet die rote
mit
LED.
Insgesamt können 32 16-fach Rückmeldemodule vom s88-
ClockMaster getaktet werden. Die Werkseinstellung ist 6. Da
sich aus der Anzahl der Rückmeldemodule die Bearbeitungs-
bzw. Reaktionszeit des Rückmeldesystems ergibt, ist es
sinnvoll, die tatsächlich angeschlossenen Rückmeldemodule
einzustellen. Schalten Sie dazu den s88-ClockMaster aus und
stecken Sie das Service Modul GBS-Service an.
durch
Anzahl der Rückmeldemodule einstellen:
Nach dem Einschalten des s88-ClockMaster steht im Display
des Service-Modul s88-CM
Service-Modul bei der ersten Inbetriebnahme nicht richtig
anzeigen, drehen Sie bitte mit einem kleinen Schraubendreher
vorsichtig an dem Trimmer R1 eine halbe Umdrehung nach
links und rechts, bis Sie die Information im Display optimal lesen
können.
Auf dem Service-Modul befinden sich 4 Taster, die in der
weiteren Beschreibung mit >links<, >rechts<, >oben< und
>unten< bezeichnet werden.
Drücken Sie zunächst die Taste >rechts<. Im Display erscheint
bei der ersten Inbetriebnahme der Text Anzahl RM:06. Mit der
Taste >oben< oder >unten< können Sie nun zwischen 1 und 32
Rückmeldemodule einstellen.
Betätigen Sie anschließend die Taste >links< oder >rechts<.
Der s88-ClockMaster verlässt den Einstellmodus und nach
kurzer Zeit steht im Display des Service-Modul s88-CM Vx.yy.
Der s88-ClockMaster ist jetzt betriebsbereit.
Für den weiteren Betrieb ist das Service-Modul nicht zwingend
erforderlich. Sie können es ggf. vom s88-ClockMaster
abziehen, sobald die Versorgungsspannung abgeschaltet ist
und das Display nichts mehr anzeigt.
bei
durch
Digital-Profi werden!
beim
s88-ClockMaster
s88-CM
Erzeugt den s88-Takt für den Gleisbildstellpult-
Decoder GBS-DEC-s88.
KL1
gelb braun
14...18V~
unbedingt auf die richtige
Zeit die grüne LED
Vx.yy. Sollte das Display des
