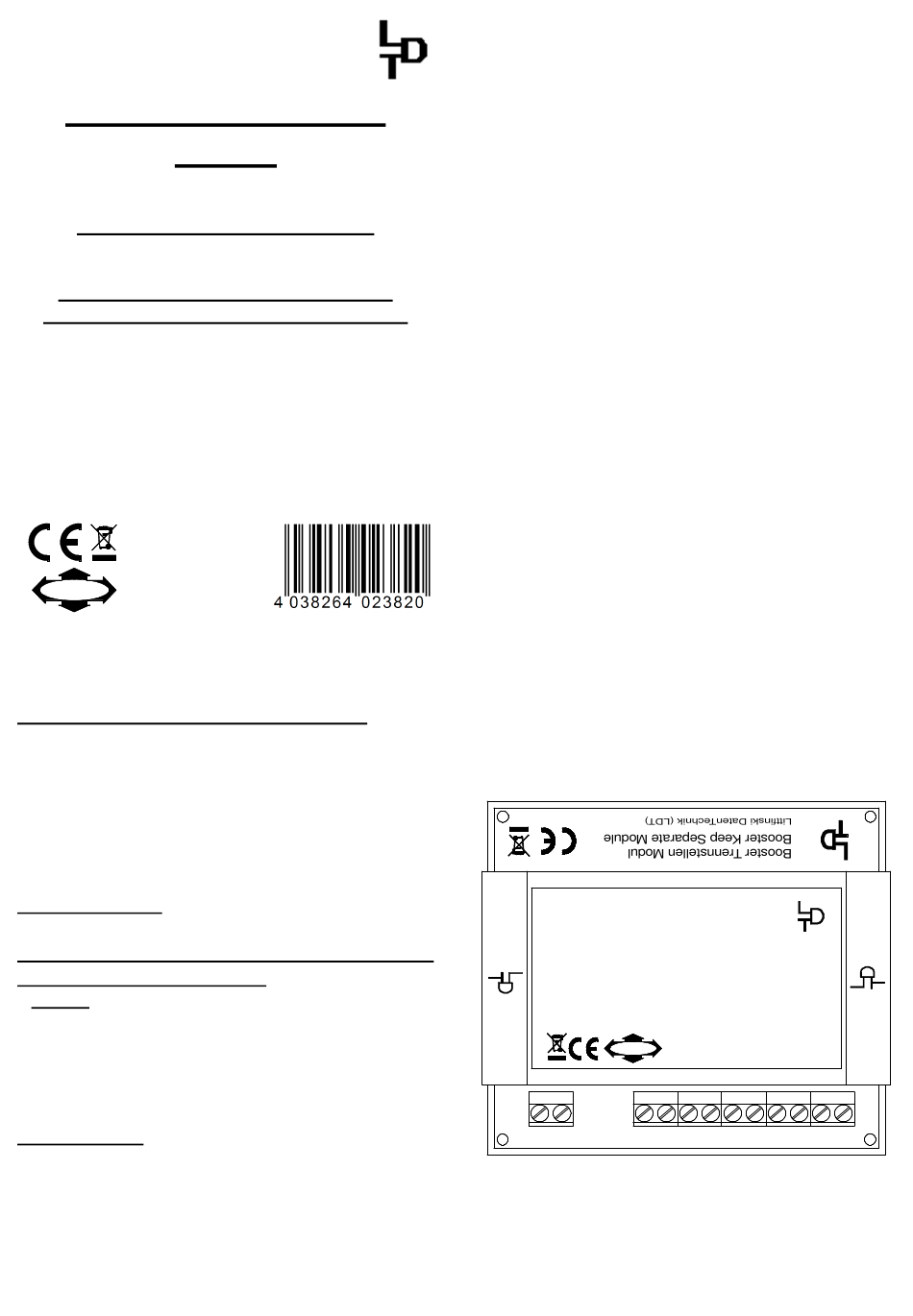

LDT BTM-SG-G Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
Booster Trennstellen
Modul
aus der Digital-Profi-Serie !
BTM-SG-G
>> Fertiggerät <<
Geeignet für alle Digitalformate, alle
Digitalzentralen und alle DigitalBooster
Sorgt für eine sichere elektrische Trennung von
Boosterstromkreisen über ein Umschaltgleis und zwei
Sensorgleise (drei isolierte Gleisbereiche).
Das Umschaltgleis zwischen den Sensorgleisen ist
dabei so lang, wie der längste Zug der Anlage.
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei unsachgemäßem Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Multi-Digital
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn das Booster Trennstellen
Modul BTM-SG aus dem Sortiment von Littfinski DatenTechnik
(LDT) erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Sie erhalten auf das Booster Trennstellen Modul BTM-SG
24 Monate Garantie (gilt nur für das Fertigmodul und das
Fertiggerät im Gehäuse).
Booster Trennstellen Modul BTM-SG an die
Digitalanlage anschließen:
• Wichtig:
Führen Sie
ausgeschalteter
(Transformatoren abschalten oder Netzstecker ziehen).
Seine Spannungsversorgung
Trennstellen Modul BTM-SG über die Anschlussklemme KL6.
Die Spannung darf im
(Wechselspannungsausgang eines Modellbahntransformators).
Arbeitsweise:
Jeder Booster versorgt
Elektrisch müssen die Gleisbereiche durch Trennstellen
gegeneinander isoliert werden. Fährt eine Lok über die
Trennstelle, hebt diese die elektrische Isolierung kurzzeitig
auf. Beim 3-Leiter Gleis durch den Schleifer der Lok und beim
2-Leiter Gleis immer dann, wenn mehr als eine Achse der Lok
Stromabnehmer besitzt.
LDT
)
780503
LDT-Art.-Nr.:
besteht Verletzungsgefahr
alle Anschlussarbeiten
Modellbahnanlage
erhält das
Bereich von 16...18V~
einen eigenen Gleisbereich.
Während der elektrischen
Überbrückung der Trennstelle können Ausgleichströme
durch die Lok oder durch den kompletten Zug fließen, wenn
dieser über leitende Kupplungen und Stromabnehmer am
Zuganfang und –ende verfügt. Die Ausgleichströme können
je nach Höhe und zeitlicher Dauer Schäden an den Boostern,
den Loks, den leitenden Kupplungen und den Gleisen
verursachen.
Das Booster Trennstellen Modul BTM-SG sorgt für eine
sichere elektrische Trennung der Boosterstromkreise.
Dazu wird ein Umschaltgleis, das zwischen den beiden
Boosterstromkreisen als Trennstelle liegt, immer nur aus
einem der beiden Booster mit Digitalstrom versorgt.
Passend zur Fahrtrichtung, wird die Digitalstromversorgung
des Umschaltgleises automatisch unter dem fahrenden Zug
auf den zuständigen Booster umgeschaltet.
Die Fahrtrichtung
Trennstellen
Gleisbereiche, die sog. Sensorgleise, für die eine Länge von
5 bis 20cm optimal ist.
Zwischen den Sensorgleisen befindet sich das Umschaltgleis
(Track), das so lang sein muss wie der längste Zug der
Anlage.
Beide Schienen der Sensorgleise 1 und 2 und das
Umschaltgleis
entsprechend
durch
Trennstellen Moduls BTM-SG verbunden.
Die Digitalspannung der beiden Booster, für die die
Trennstelle eingerichtet ist, wird über die Klemmen Booster 1
und Booster 2 angeschlossen.
Der Digitalstrom, der vom Booster Trennstellen Modul BTM-
SG geschaltet werden kann, kann bis zu 8 Ampere betragen.
Über das Booster Trennstellen Modul BTM-SG können
problemlos auch Booster verschiedener Hersteller, mit
unterschiedlichen elektrischen Eigenschaften, auf einer
Modellbahnanlage kombiniert eingesetzt werden.
Booster Trennstellen Modul
BTM-SG
Trennstellenisolierung mit automatischer Booster-
bei
umschaltung über Sensorgleise.
durch Booster Keep Separate Module.
Booster
liegen
KL6
~
16...18V
Die Anschlussbeispiele 1 bis 4 auf der Rückseite dieser
Anleitung, zeigen die grundsätzliche Verdrahtung des
Booster
Anschlussbeispiele finden Sie auf unserer Web-Site (www.ldt-
infocenter.com) im Bereich „Anschlussbeispiel".
des Zuges
Modul BTM-SG
(Track), werden
beschrifteten Klemmen
