Montage - Enel X JuiceBox Pro Handbuch

JuiceBox Pro & Pro Cellular Handbuch
Frei liegend
3-phasig (bis Unter Putz
22 kW)
Frei liegend

Montage

NOTE: Die JuiceBox muss von einem qualifizierten Elektriker installiert werden.
1. Stellen Sie sicher, dass das Zuleitungskabel stromlos ist. Schalten Sie gegebenenfalls den
Schutzschalter für das Zuleitungskabel aus.
2. WARNING: Fahren Sie mit diesem Verfahren nicht fort, bevor Sie überprüft haben, dass
das Zuleitungskabel stromlos ist.
3. Bringen Sie die Endhülsen an den Drähten des Zuleitungskabels an.

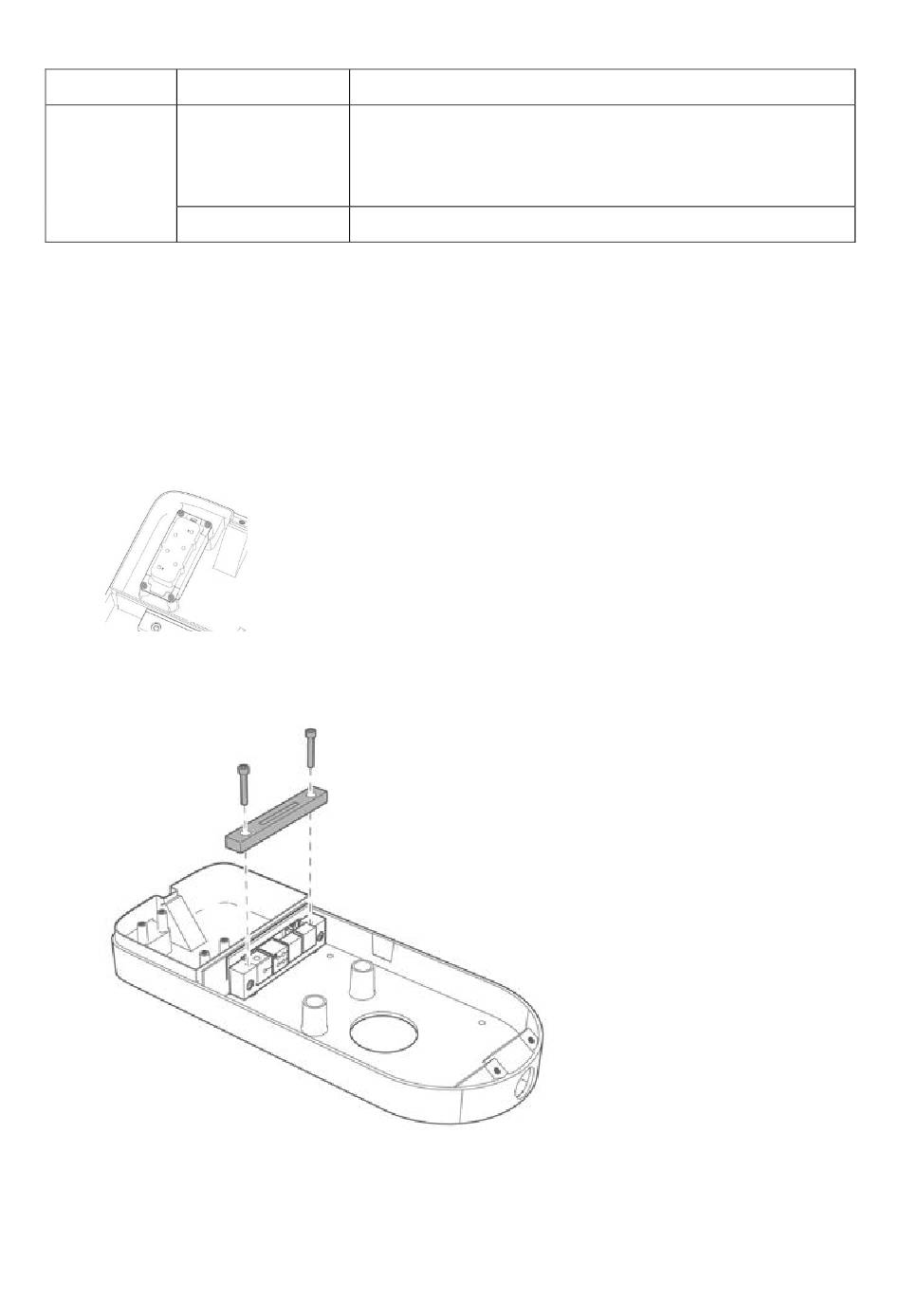

4. Entfernen Sie die Klemmenleiste. Diese Komponente wird in einem späteren Schritt
verwendet.
5. Lösen Sie mit einem 4-mm-Inbusschlüssel die Befestigungsschrauben (x2), mit denen die
Abdeckung des Dichtungsblocks fixiert wird. Entfernen Sie die Abdeckung des
Dichtungsblocks.
6. Suchen Sie nach der rechten Befestigungsschraube, die den Dichtungsblock fixiert. Halten
Sie die Mutter mit einem 8-mm-Schraubenschlüssel fest und lösen Sie dann die
Befestigungsschraube mit einem 4-mm-Inbusschlüssel.
• 6-mm
2
-Kabel (x3)
• 3-phasiges einadriges-Kabel mit Ummantelung,
2
400 V AC, 6 mm , für Phasen/Nullleiter
• Einadriges „grün-gelbes" 6-mm
Erdung
• 6-mm
2
-Kabel (x5)
8
2
-Kabel für die
