Montage- und Betriebsvorschrift
ACHTUNG
Elektrische Nachheizung AIR1-ENH

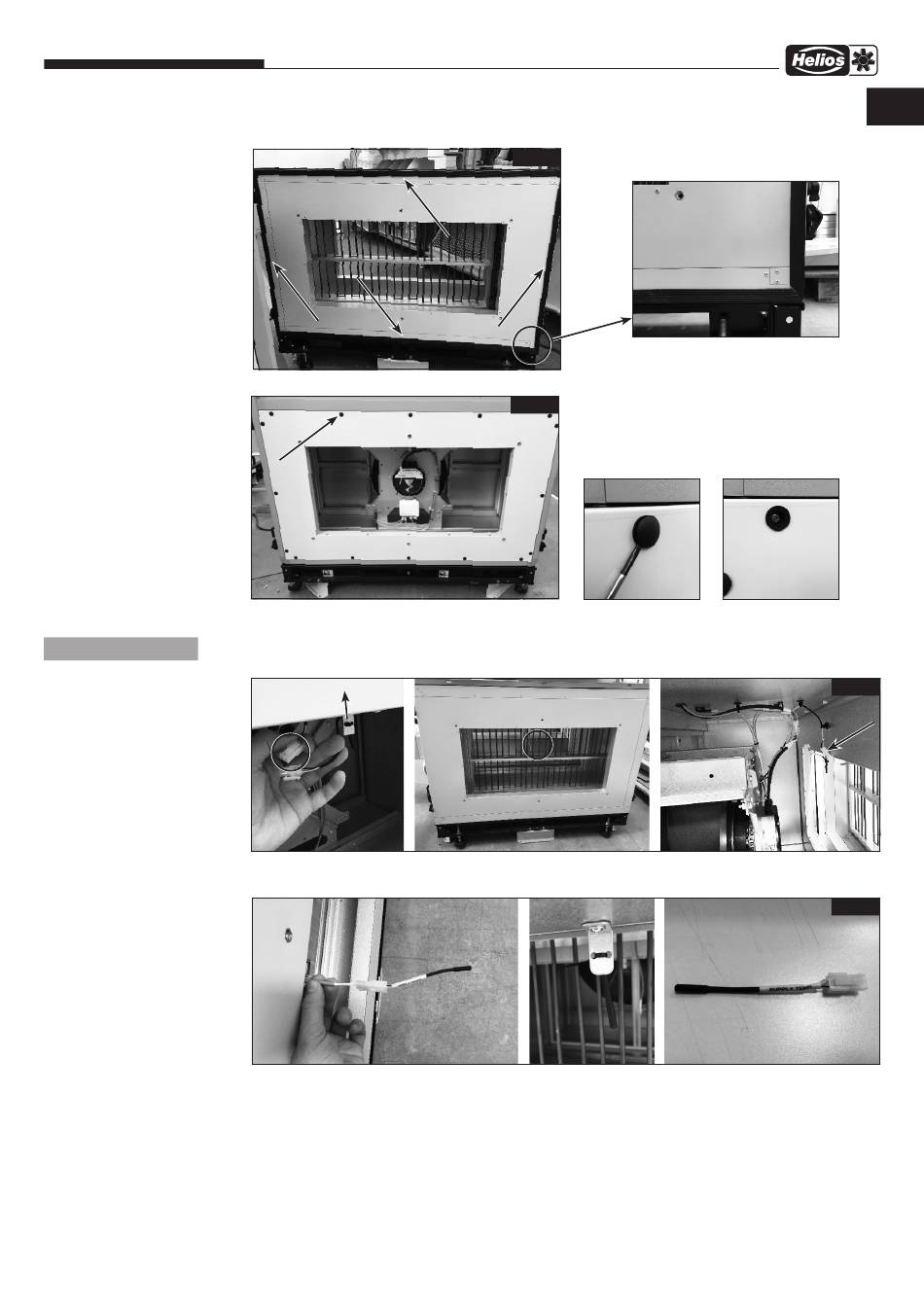

1. Dichtungsstreifen dort auftragen, wo das Modul mit dem AIR1-Gerät aneinandergefügt wird (s. Abb. 12).
2. Schraubenabdeckungen am Gerät entfernen, bevor das Modul installiert wird (s. Abb. 13).
3. Temperatursensor von der Gerätezuleitung entfernen. Modul und Gerät nahe zusammen bringen und den Geräte-
stecker mit dem elektrischen Nachheizmodul verbinden (s. Abb. 14).
Es wird empfohlen, die elektrische Heizung vom Modul zu entfernen, um einen einfachen Zugang zu den Anschlüs-
sen zu ermöglichen.
Einheit Versorgungsleitung
Temperatursensor
4. Temperatursensor (im Lieferumfang enthalten) auf der Zuluft-Seite der Nachheizung anschließen. Das Sensorkabel
mit einem Kabelbinder auf dem Blechteil befestigen (s. Abb. 15).
5. Modul-Verbindungsstück am Gerät und dem Modul montieren (s. Abb. 16).
Abb .12
Abb .13
8
DE
Abb .14
Abb .15
