Helios AIR1-KP Montage- Und Betriebsvorschrift Seite 5

Montage- und Betriebsvorschrift
Kondensatpumpe – AIR1-KP

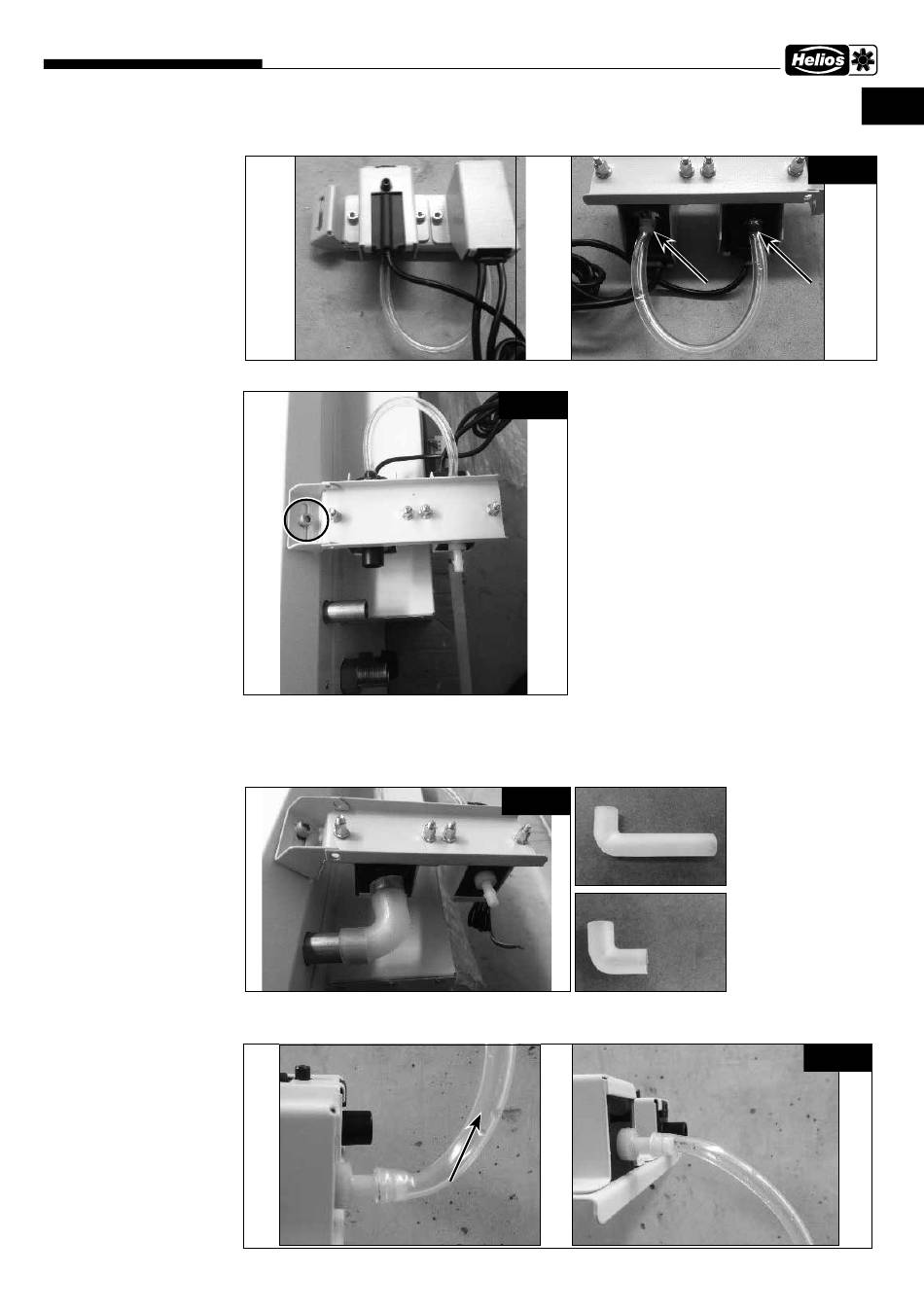

2. Die Pumpe und die Schwimmereinheit mit einem kleinen Schlauch verbinden, s. Abb.8.
3. Den Halter der Pumpe wie folgt am Gerät montieren, s. Abb.9, Ansicht von unten.
4. Den großen Schlauch verwenden, um die Schwimmereinheit mit dem Stutzen für den
Kondensatablauf zu verbinden, s. Abb.10.
Der Schlauch kann ggf. an der langen Seite gekürzt werden.
Den großen Schlauch mit den beiden beiliegenden Kabelbindern an den Stutzen fixieren.
Der Auslassschlauch der Pumpeneinheit muss immer höher geführt werden, als die
Schwimmereinheit, damit diese nicht leerläuft, s. Abb.11.
Abb.9
Abb.10
4
DE
Abb.8
Abb.11
X
