8. Schließen Sie die vorderen und hinteren Verriegelungen.
9. Bringen Sie die hintere Gehäuseabdeckung an.
10. Schalten Sie die Erweiterungskarte mit der PCI-Hot-Plug-Anwendungssoftware Ihres
Systems ein.
Ausbauen einer Hot-Plug-PCI-Erweiterungskarte
So bauen Sie eine Hot-Plug-PCI-Erweiterungskarte aus:
1. Nehmen Sie die hintere Gehäuseabdeckung ab (Seite 67).
2. Wenn die LED für den Steckplatz angibt, daß der Steckplatz mit Strom versorgt wird,
schalten Sie die Stromzufuhr über die PCI-Hot-Plug-Anwendungssoftware Ihres Systems
ab (siehe „Betriebssystemunterstützung für Hot-Plug-Erweiterungskarten" auf Seite 95).
Die LED neben dem Steckplatz sollte jetzt nicht mehr leuchten.
3. Trennen Sie alle an die auszubauende Karte angeschlossenen Kabel.

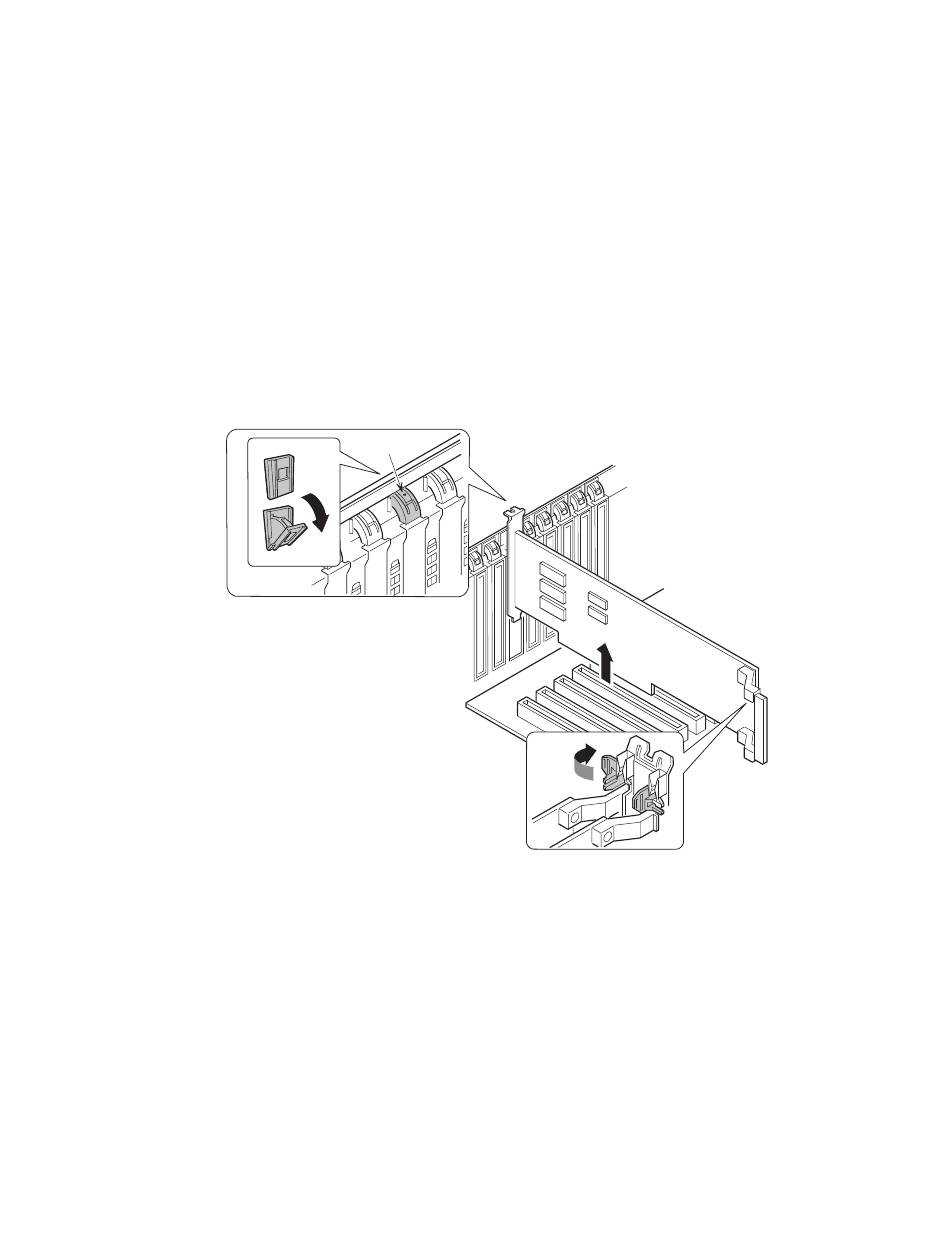

Abbildung 32. Ausbauen einer Hot-Plug-PCI-Erweiterungskarte
4. Lösen Sie die Verriegelungen auf den vorderen und hinteren Haltemechanismen
(Abbildung 32, A und B).
5. Fassen Sie die Karte an beiden Ecken an, ziehen Sie sie aus dem Steckplatzanschluß, und
schieben Sie sie vorsichtig aus den Haltemechanismen heraus. Bewahren Sie die Platine in
einer antistatischen Schutzhülle auf.
6. Wenn Sie keine Karte wieder in denselben Steckplatz einsetzen, bringen Sie eine Erweiterungs-
steckplatzblende und die hintere Gehäuseabdeckung an. Wenn Sie eine neue Karte einbauen,
befolgen Sie die Anweisungen auf Seite 97.
98
A
A
Verriegelung, hinterer Haltemechanismus
B
Verriegelung, vorderer Haltemechanismus
B
Intel SRSH4-Serverplattform – Produkthandbuch
OM13283
