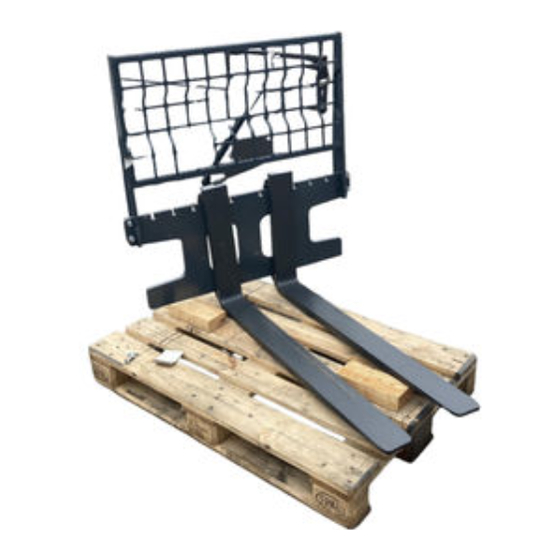

AVANT A21047 Bedienungsanleitung
Palettengabeln
Vorschau ausblenden
Andere Handbücher für A21047:
- Bedienungsanleitung (36 Seiten) ,
- Bedienungsanleitung (22 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Deutsch
Bedienungsanleitung für Anbaugeräte
www.avanttecno.com
Palettengabeln
Produktnummer
800 mm
1100 mm HD
1200 mm XHD
Rückrahmen (Option)
Hersteller:
e-mail: sales@avanttecno.com
A21047
A21039
A36589
A36346
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Palettengabeln 2016 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT A21047
Inhaltszusammenfassung für AVANT A21047
- Seite 1 Deutsch Palettengabeln 2016 1 Bedienungsanleitung für Anbaugeräte Palettengabeln Produktnummer 800 mm A21047 1100 mm HD A21039 1200 mm XHD A36589 Rückrahmen (Option) A36346 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511...
- Seite 2 Palettengabeln 2016 1...
-
Seite 3: Inhaltsverzeichnis
Palettengabeln 2016 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 2. VERWENDUNGSZWECK........................5 3. SICHERHEITSANWEISUNGEN FÜR PALETTENGABELN ............6 4. TECHNISCHE DATEN ........................9 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............9 5. ZUSAMMENBAU DER PALETTENGABELN .................. 11 Zusammenbau der Palettengabeln ......................... 11 Befestigung der Palettengabeln am Lader ...................... -
Seite 4: Vorwort
4 (22) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Er wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: Verwendungszweck
Die Palettengabeln sollten regelmäßig gereinigt und geprüft und im Bedarfsfall lackiert werden. Alle Reparaturarbeiten müssen im Rahmen einer professionellen Wartung durchgeführt werden. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. -
Seite 6: Sicherheitsanweisungen Für Palettengabeln
6 (22) 3. Sicherheitsanweisungen für Palettengabeln Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 7 7 (22) Achten Sie auf die Umgebung sowie auf andere Personen und Maschinen in unmittelbarer Nähe. Achten Sie auf die Beschaffenheit des Bodens und andere Gefahren, wie etwa Äste und Bäume, die in den Fahrerbereich reichen könnten, loses Gestein oder rutschige Oberflächen. ...
- Seite 8 8 (22) WARNUNG: Quetschtgefar - niemals zulassen, dass sich Personen unter einem angehobenen Anbaugerät oder Hubarm des Laders befinden. Beachten Sie, dass sich der Hubarm des Laders auch dann absenken oder umkippen kann, wenn der Motor abgeschaltet wurde (Quetschgefahr). Der Lader wurde nicht konzipiert, um eine angehobene Last längere Zeit zu transportieren.
-
Seite 9: Technische Daten
9 (22) 4. Technische Daten Tabelle 2 – Palettengabeln – Spezifikationen Produktnummer A21047 A21039 A36589 Gabellänge: 850 mm 1.100 mm 1.200 mm Schmiedestahl, 100 Schmiedestahl, 100 Gabelzinkentyp und -breite: Schmiedestahl, 80 mm Gewicht von Palettengabeln 90 kg 115 kg 140 kg... - Seite 10 Anbaugerät oder einen angehobenen Hubarm. Halten Sie sicheren Abstand. Typenschild des Anbaugerätes Tabelle 4 - Hauptkomponenten des Palettengabeln Rahmen mit Avant-Schnellverbindungshalterungen Gabelzinke 850 / 1100 / 1200 mm Armblockierung Endanschlagsschrauben oder Schraube am Rückrahmen / Schraube für Abdeckungsanschlussstück...
-
Seite 11: Zusammenbau Der Palettengabeln
11 (22) 5. Zusammenbau der Palettengabeln Die Palettengabeln werden möglicherweise zerlegt geliefert, um den Transport zu vereinfachen. Die Palettengabeln können einfach gemäß den untenstehenden Anweisungen zusammengebaut werden. Es ist nur Werkzeug erforderlich, um die Schrauben festzuziehen, die die Rückverlängerung und die Gabeln am Rahmen befestigen. - Seite 12 12 (22) 3. Montage des Rückrahmens oder der Halterungsschrauben Montage des Rückrahmens: Montieren Rückrahmen zwei Schrauben an beiden Enden des Rahmens. 3A. Montage des Rückrahmens Wenn die Rückverlängerung nicht montiert wird: Die beiden im Lieferumfang der Palettengabeln enthaltenen Schrauben müssen in den Löchern an beiden Enden des Rahmens festgezogen werden.
-
Seite 13: Befestigung Der Palettengabeln Am Lader
Anbaugerät nicht bewegen oder umfallen kann. Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 14 14 (22) Schritt 3: Den Hubarm leicht anheben – den Steuerhebel für den Hubarm nach hinten ziehen, um das Anbaugerät vom Boden anzuheben. Den Steuerhebel für den Hubarm nach links drücken, um den unteren Teil der Schnellkupplungsplatte am Anbaugerät zu befestigen. ...
-
Seite 15: Arbeiten Mit Palettengabeln
15 (22) 6. Arbeiten mit Palettengabeln Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 16: Prüfungen Vor Der Bedienung
16 (22) 6.1 Prüfungen vor der Bedienung Prüfen Sie den allgemeinen Zustand des Anbaugeräts und des Laders. Das Anbaugerät darf nicht verwendet werden, wenn sich er und der Lader in keinem guten Betriebszustand befinden. Für Wartungsanweisungen konsultieren Sie bitte Kapitel 7. ... -
Seite 17: Einstellung Der Gabeln
17 (22) 6.3 Einstellung der Gabeln Stellen Sie die Gabeln so weit wie möglich voneinander entfernt ein und vermeiden Sie eine ungleichmäßige horizontale Lastverteilung, um eine optimale horizontale Stabilität zu gewährleisten. Der Abstand zwischen den Gabeln kann eingestellt werden, indem die Verriegelungsbolzen auf der Oberseite der Gabeln in die aufrechte Position gebracht werden. - Seite 18 Last in Bodennähe befindet. Auf diese Weise können Sie die Tragfähigkeitsgrenze des Laders besser überprüfen und im Fall einer Überlastung verhindern die Gabeln in Bodennähe ein Umkippen. Tabelle 5 – Zulässige Tragfähigkeit gemäß ISO 14397-1 A21047 A21039 A36589 216/218/220...
-
Seite 19: Einsatz Auf Abschüssigen Gelände
Anbaugerät und Schnellkupplungsplatte des Laders montiert. Der Adapter ermöglicht das seitliche abkippen des Anbaugeräts für effiziente Planierarbeiten oder Nivellierungsarbeiten. Die Anweisungen lesen, die mit dem Kipp-Adapter mitgeliefert werden. Weitere Informationen zum Kippadapter erhalten Sie von ihremr AVANT oder auf den AVANT Webseiten unter www.avanttecno.com. -
Seite 20: Reinigung, Schmierung & Inspektionen
Sicherheitsbolzen oder die Bolzen der Rückverlängerung stets fest angezogen sind. 8. Garantiebedingungen AVANT TECNO OY gewährt für die Anbaugeräte ein Jahr (12 Monate) Garantie ab Kaufdatum. Alle Reparaturen und Umbauten während der Garantiezeit bedürfen der Genehmigung durch AVANT TECNO. Während der Garantiezeit garantiert AVANT TECNO den Austausch defekter Teile oder die Reparatur des Anbaugerätes. - Seite 22 AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung und behält sich das Recht vor, ohne Vorankündigung Änderungen an den technischen Spezifikationen vorzunehmen. © 2016 Avant Tecno Oy. Alle Rechte vorbehalten.
