Deutsch

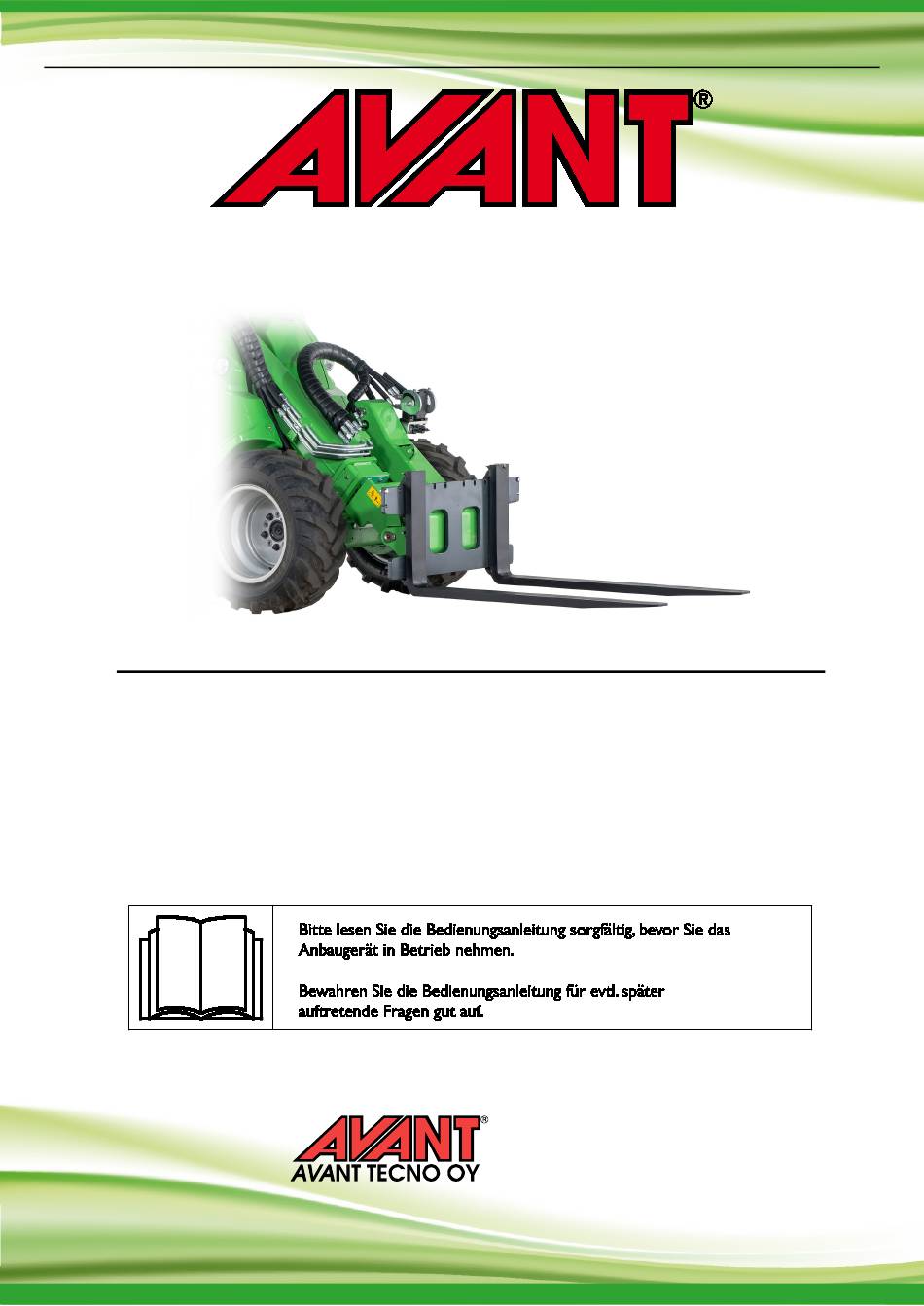

Bedienungsanleitung für Anbaugeräte
www.avanttecno.com
A433751 2019 1 DE 2015-

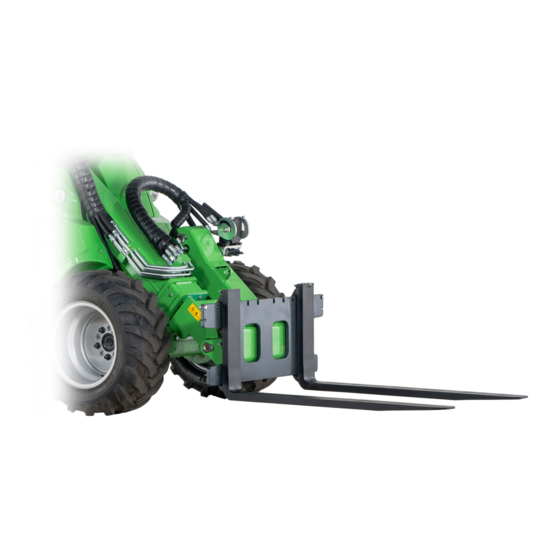

Palettengabeln
Produktnummer
850 mm SD
1100 mm HD
1200 mm XHD
Hinterwagen (Option)
Hersteller:
e-mail: sales@avanttecno.com
A21047
A21039
A36589
A36346
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Palettengabeln 2019 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT A21047
Inhaltszusammenfassung für AVANT A21047
- Seite 1 Deutsch Palettengabeln 2019 1 Bedienungsanleitung für Anbaugeräte Palettengabeln Produktnummer 850 mm SD A21047 1100 mm HD A21039 1200 mm XHD A36589 Hinterwagen (Option) A36346 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com...
- Seite 2 Palettengabeln 2019 1...
-
Seite 3: Inhaltsverzeichnis
Palettengabeln 2019 1 INHALTSVERZEICHNIS 1. VORWORT ..............................4 2. VERWENDUNGSZWECK ........................5 3. SICHERHEITSANWEISUNGEN FÜR PALETTENGABELN ............7 4. TECHNISCHE DATEN ...........................12 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............12 5. ZUSAMMENBAU DER PALETTENGABELN ..................14 Zusammenbau der Palettengabeln ........................14 Befestigung der Palettengabeln am Lader ......................16 6. -
Seite 4: Vorwort
4 (36) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Er wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: Verwendungszweck
5 (36) 2. Verwendungszweck Bei den AVANT-Palettengabeln handelt es sich um Werkzeuge, die eigens für die in Tabelle 1 angegebenen AVANT-Multifunktionsladern konzipiert und hergestellt wurden. Die Palettengabel ist ein hervorragendes Instrument für Arbeiten mit Paletten in Standardgröße und andere Lasten. Mit dem AVANT-Lader ist die Handhabung von Lasten auch dort einfach, wo herkömmliche Gabelstapler nicht praktikabel sind. - Seite 6 6 (36) Tabelle 1 – Palettengabeln – Kompatibilität mit Avant-Ladern Avant 525LPG Serie 2 313S 320S 755i 860i 225LPG 760i A21039 850 mm SD • • • • • • (•) A21047 1100 mm HD (•) (•) • •· •...
-
Seite 7: Sicherheitsanweisungen Für Palettengabeln
7 (36) 3. Sicherheitsanweisungen für Palettengabeln Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 Informationen in dieser Bedienungsanleitung. Seien Sie besonders vorsichtig, wenn die Lastsensoranzeige aktiviert ist, sofern Ihr Lader mit einem Lastsensorsystem ausgestattet ist. Wenden Sie sich an Ihren AVANT-Händler, wenn Sie sich hinsichtlich der Kapazitäten Ihres Laders nicht sicher sind.
- Seite 9 9 (36) Quetschgefahr – Halten Sie sich niemals unter dem Hubarm des Laders oder dem Anbaugerät auf und verhindern Sie, dass andere dies tun. Die Stabilität des Laders könnte sich ändern, wenn der Fahrer den Fahrersitz verlässt, was zu einem Umkippen der Maschine führen kann.
- Seite 10 10 (36) Erstickungsgefahr – Betreiben Sie einen Lader mit Verbrennungsmotor niemals in Innenräumen. Die Verwendung eines Laders mit Verbrennungsmotor (Diesel, Benzin oder Flüssiggas) in engen Räumen oder in schlecht belüfteten Bereichen kann innerhalb GEFAHR weniger Minuten nach dem Start des Laders zu gefährlichen Konzentrationen von Kohlenmonoxid (CO) und Kohlendioxid ( ) führen, was zu Bewusstlosigkeit und sogar zum Tod führt.
- Seite 11 11 (36) Sichern Sie die Position des Anbaugeräts, bevor Sie in die Nähe des Hubarms des Laders gelangen. Bringen Sie das Anbaugerät stets in eine sichere Position, bevor Sie in die Nähe des Anbaugeräts gelangen. Eine sichere Position verhindert versehentliche Bewegungen des Anbaugeräts und des Hubarms des Laders.
-
Seite 12: Technische Daten
12 (36) 4. Technische Daten Tab. 2: Palettengabeln – Spezifikationen Produktnummer A21047 A21039 A36589 Gabellänge: 850 mm 1.100 mm 1.200 mm Schmiedestahl, 100 Schmiedestahl, 100 Schmiedestahl, 80 mm Gabelzinkentyp und -breite: ISO 2330 ISO 2330 ISO 2330 Gewicht von Palettengabeln... - Seite 13 Sicherheitsabstand einem angehobenen Gerät ein. Typenschild des Anbaugerätes Tabelle 4 – Palettengabeln – Hauptkomponenten Rahmen mit Avant-Schnellverbindungshalterungen Gabelzinke 850 / 1.100 / 1.200 mm Armblockierung Endanschlagsschrauben oder Schraube am Rückrahmen / Schraube für Abdeckungsanschlussstück Schraube am Hinterwagen (Option)
-
Seite 14: Zusammenbau Der Palettengabeln
14 (36) 5. Zusammenbau der Palettengabeln Die Palettengabeln werden möglicherweise zerlegt geliefert, um den Transport zu vereinfachen. Die Palettengabeln können einfach gemäß den untenstehenden Anweisungen zusammengebaut werden. Es ist nur Werkzeug erforderlich, um die Schrauben festzuziehen, die die Rückverlängerung und die Gabeln am Rahmen befestigen. - Seite 15 15 (36) Vergewissern Sie sich, dass auch die untere Halterung am Rahmen montiert ist. 3. Montage des Hinterwagens oder der Halterungsschrauben Montage des Hinterwagens: Montieren Hinterwagen zwei Schrauben an beiden Enden des Rahmens. 3A. Montage des Hinterwagens Wenn die Rückverlängerung nicht montiert wird: Die beiden im Lieferumfang der Palettengabeln enthaltenen Schrauben müssen in den Löchern...
-
Seite 16: Befestigung Der Palettengabeln Am Lader
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 17 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 18: Arbeiten Mit Palettengabeln
18 (36) 6. Arbeiten mit Palettengabeln Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 19: Prüfungen Vor Der Bedienung
19 (36) Sturz- und Quetschgefahr unter der Schaufel oder dem Lader – Verwenden Sie eine Schaufel niemals als Hebebühne oder zum Transportieren von Personen. WARNUNG Verwenden Sie den Lader oder dessen Anbaugeräte niemals, um Personen anzuheben oder als Hebebühne – auch nicht vorübergehend. -
Seite 20: Einstellen Der Gabelbreite
Palettengabeln verwendet. Der Abstand hängt vom Modell des Laders ab, wie unten dargestellt: Lader der Serie 200 Lader der Serie 400 400 mm Avant 523 Andere Ladermodelle 500 mm Dieser Abstand ist der horizontale Abstand zwischen der vertikalen Fläche der Gabelzinke und dem... - Seite 21 21 (36) Beachten Sie, dass die vertikale Position der Last nicht direkt für die Hubkraft des Laders relevant ist, doch eine hohe vertikale Position einer Last verringert die Seitenstabilität des Laders. Der Schwerpunkt der Last sollte so niedrig wie möglich sein, um eine maximale Gesamtstabilität des Laders zu gewährleisten. Die Tragfähigkeit und die Stabilität des Laders sind am höchsten, wenn ...
-
Seite 22: Höchstzulässige Arbeitslast
Palettengabelmodells. Eine Überlast oder eine schwere Last, die weiter als der Nennabstand der Last entfernt ist, kann die Palettengabeln beschädigen und zum Herunterfallen der Last führen. Die höchstzulässige Arbeitslast der Palettengabeln hängt von der Palette des Modells ab: Palettengabelmodell A21047 A21039 A36589 Höchstzulässige Arbeitslast*... -
Seite 23: Nennbetriebskapazität
23 (36) 6.3 Nennbetriebskapazität Die Nennbetriebskapazität ist die höchstzulässige Last für jedes Ladermodell unter Berücksichtigung der unten aufgeführten Bedingungen. Die Nennbetriebsleistung wird als 60 Prozent der Kipplast an der in den Abbildungen und Tabellen in diesem Kapitel angegebenen Position bestimmt. Auf festem und ebenem Boden kann unter idealen Bedingungen ein höherer Wert verwendet werden. - Seite 24 24 (36) Umkippgefahr – Beachten Sie die Nennbetriebskapazität des Laders. Die maximale Last, die mit einem Lader angehoben werden kann, die Nennbetriebskapazität, hängt von mehreren Faktoren ab, wie etwa von folgenden: Das Modell des Laders und der Palettengabel WARNUNG In dieser Bedienungsanleitung wird der ROC ohne die hintere Abdeckung ...
-
Seite 25: Nennbetriebskapazität - Lader Der Serie 200
25 (36) 6.3.1 Nennbetriebskapazität – Lader der Serie 200 Tab. 5: Palettengabel 1100 A21047 – Nennbetriebsleistung – AVANT-Serie 200 Position des Hubarms des Laders AVANT- Ladermodell 240 kg 170 kg 225LPG 200 kg 140 kg... -
Seite 26: Nennbetriebskapazität - Serie 400
26 (36) 6.3.2 Nennbetriebskapazität – Serie 400 Tab. 6: Palettengabel 1100 A21047 – Nennbetriebsleistung – AVANT-Serie 400 Position des Hubarms des Laders AVANT- Ladermodell 305 kg 265 kg 230 kg 195 kg 255 kg 220 kg 190 kg 160 kg... -
Seite 27: Nennbetriebskapazität - 523
27 (36) 6.3.3 Nennbetriebskapazität – 523 Tab. 7: Palettengabel 1100 A21039 – Nennbetriebsleistung – AVANT 523 Position des Hubarms des Laders AVANT- Ladermodell 445 kg 395 kg 340 kg 285 kg 370 kg 325 kg 280 kg 235 kg... -
Seite 28: Nennbetriebskapazität - Serien 528-640 Und R
28 (36) 6.3.4 Nennbetriebskapazität – Serien 528–640 und R... - Seite 29 29 (36) Tab. 8: Teleskop-Kranarm, hydr. ausfahrbar A21039 – Nennbetriebsleistung – AVANT 528, 530, 630, 635, 640, R28, R35 Position des Hubarms des Laders AVANT- Ladermodell 515 kg 460 kg 400 kg 340 kg 440 kg 385 kg 335 kg...
-
Seite 30: Nennbetriebskapazität - Serie E
30 (36) 6.3.5 Nennbetriebskapazität – Serie e Tab. 9: Palettengabel 1100 A21039 – Nennbetriebsleistung – AVANT-Serie e Position des Hubarms des Laders AVANT- Ladermodell 555 kg 495 kg 430 kg 365 kg 465 kg 415 kg 360 kg 305 kg... -
Seite 31: Nennbetriebskapazität - Serie 700
31 (36) 6.3.6 Nennbetriebskapazität – Serie 700 Tab. 10: Palettengabel 1100 A21039 – Nennbetriebsleistung – AVANT-Serie 700 Position des Hubarms des Laders AVANT- Ladermodell 735 kg 655 kg 570 kg 485 kg 630 kg 555 kg 485 kg 415 kg... -
Seite 32: Nennbetriebskapazität - Serie 800
32 (36) 6.3.7 Nennbetriebskapazität – Serie 800 Tab. 11: Palettengabel 1200 A36589 – Nennbetriebsleistung – AVANT-Serie 800 Position des Hubarms des Laders lAVANT- Ladermodell 900 kg 795 kg 685 kg 575 kg 860i 770 kg 680 kg 585 kg 490 kg... -
Seite 33: Betrieb Mit Einem Schwenkadapter
Anleitung sind ± 12,5° (Modell A34148), ± 45° (Modell A36505) oder ± 360° (Modell A424406). Lesen Sie die mit dem Schwenkadapter und in der Bedienungsanleitung des Laders bereitgestellten Anweisungen. Weitere Informationen über Kippadapter erhalten Sie von Ihrem AVANT-Händler oder auf den AVANT- Websites unter www.avanttecno.com. -
Seite 34: Wartung Und Service
34 (36) 7. Wartung und Service Das Anbauberät wurde konzipiert, um so wartungsfrei wie möglich zu sein. Die kontinuierlichen Wartungsarbeiten beinhalten eine regelmäßige Reinigung und Schmierung sowie die Überwachung des Zustandes des Anbaugeräts. Aufgrund der Quetschgefahr durch sich absenkende Maschinenteile müssen alle Wartungsarbeiten durchgeführt werden, wenn sich die sich bewegenden Teile vollständig abgesenkt haben und das Anbaugerät flach auf dem Boden steht. -
Seite 35: Garantiebestimmungen
35 (36) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird.
