Bedienungsanleitung für Anbaugeräte
Artikelnummer:
Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das
Anbaugerät in Betrieb nehmen.
Bewahren Sie die Bedienungsanleitung für evtl. später auftretende Fragen
gut auf.

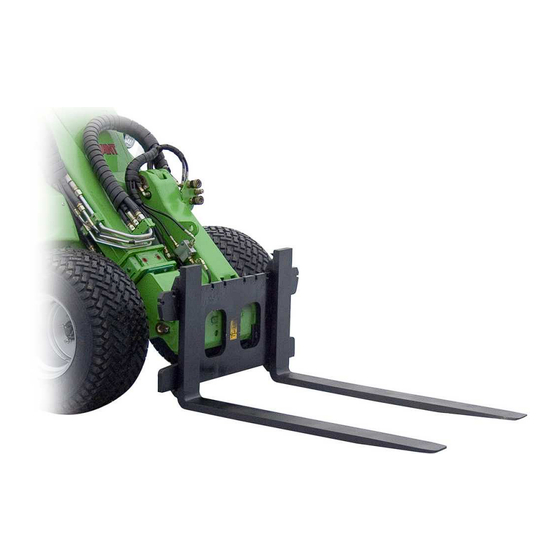

Palettengabel
für AVANT 300 - 700 Serie
850 mm
1100 mm
für AVANT 200 Serie
850 mm
Palettengabel 2011 1
A21041
A2941
A21123
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT A21041
Inhaltszusammenfassung für AVANT A21041
- Seite 1 Palettengabel 2011 1 Bedienungsanleitung für Anbaugeräte Palettengabel Artikelnummer: für AVANT 300 - 700 Serie 850 mm A21041 1100 mm A2941 für AVANT 200 Serie 850 mm A21123 Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Anbaugerät in Betrieb nehmen.
-
Seite 2: Inhaltsverzeichnis
Palettengabel 2011 1 INHALTSVERZEICHNIS 1. Vorwort.............................3 2. Verwendungszweck .........................3 3. Sicherheitshinweise........................3 4. Technische Daten ........................5 5. Anbau der Palettengabel ......................6 5.1. Zusammenbau der Palettengabel....................6 5.2. Montage der Palettengabel an den Lader ..................6 6. Bedienungshinweise ........................8 6.1. Sichere Nutzlast ........................9 6.2. Arbeit in abschüssigem oder unebenem Gelände................10 6.2.1. -
Seite 3: Vorwort
3(12) Vorwort AVANT Tecno OY bedankt sich hiermit bei Ihnen für das entgegengebrachte Vertrauen in sein Produkt. Es ist das Ergebnis langjähriger Erfahrung im Bau von kompakten Radladern und dafür konzipierten Arbeitsgeräten. Wir möchten Sie bitten, die vorliegende Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig zu lesen. - Seite 4 4(12) • Vergewissern Sie sich beim Anbau des Anbaugerätes an den Lader, dass die Verriegelungsbolzen am Schnellwechselrahmen des Laders sicher in der untersten Position eingerastet sind und das Anbaugerät richtig in den Lader eingehängt ist • Bewegen Sie die Ladersteuerung ruhig und mit Bedacht, um ein Herabfallen der Ladung zu verhindern.
-
Seite 5: Technische Daten
Die folgenden Aufkleber und Markierungen sind am Anbaugerät angebracht. Hat sich einer dieser Aufkleber oder eine Markierung gelöst oder ist unleserlich geworden, ist er sofort zu erneuern. Neue Aufkleber erhalten Sie bei Ihrem AVANT Händler. Die Markierungen und Aufkleber beinhalten wichtige Sicherheitsinformationen. -
Seite 6: Anbau Der Palettengabel
5.2. Montage der Palettengabel an den Lader Diese Anleitung beschreibt die Montage des Anbaugerätes an die am Lader serienmäßige Geräteanbauplatte mit Schnellverriegelungsbolzen. Ist Ihr AVANT Lader mit der optional erhältlichen elektrohydraulischen Entriegelung ausgerüstet, lesen Sie zusätzlich die entsprechende Anbauanleitung. Nach dem Zusammenbau der Palettengabel ist die Montage an den Lader schnell und einfach möglich, muss jedoch mit Sorgfalt durchgeführt werden. - Seite 7 7(12) Heben und Verfahren Sie unter keinen Umständen ein nicht verriegeltes Anbaugerät. Schritt 1: • Heben Sie den (die) Verriegelungsbolzen an und drehen Sie diese(n) zum Arretieren in die obere Position. • Stellen sicher, dass (die) Verriegelungsbolzen in der oberen Position eingerastet ist (sind).
-
Seite 8: Bedienungshinweise
8(12) Verriegeln Sie das Anbaugerät keinesfalls automatisch, wenn es sich höher als einen Meter über dem Boden befindet. Wenn der (die) Verriegelungsbolzen nicht in die normale Position zurückkehren, wenn die Anbauplatte gekippt ist, heben Sie das Anbaugerät nicht weiter an. Lassen Sie das Anbaugerät auf den Boden herab und verriegeln Sie den (die) Bolzen manuell. -
Seite 9: Sichere Nutzlast
9(12) Für viele AVANT Ladermodelle ist eine Parallelführung erhältlich. Die Parallelführung sorgt für freie Beweglichkeit der Anbaugeräte, die damit den Bodenkonturen folgen. Dies kann auch für Arbeiten mit der Palettengabel sehr hilfreich sein. Lesen Sie die Bedienungsanleitung des Laders für weitere Informationen zur Bedienung der Parallelführung. -
Seite 10: Arbeit In Abschüssigem Oder Unebenem Gelände
6.2.1. Arbeit mit dem Schwenkadapter Bei der Arbeit mit den Ladern der AVANT 300 – 700 Serie ist der optional erhältliche AVANT Schwenkadapter A34148 ein nützliches Werkzeug. Der Schwenkadapter wird zwischen Palettengabel und Anbauplatte des Laders eingebaut und ermöglicht die seitliche Neigung der Last um bis zu ±12,5° . -
Seite 11: Garantiebedingungen
11(12) 8. Garantiebedingungen AVANT TECNO OY gewährt für die Palettengabel ein Jahr (12 Monate) Garantie ab Kaufdatum. Alle Reparaturen und Umbauten während der Garantiezeit bedürfen der Genehmigung durch AVANT TECNO. Während der Garantiezeit garantiert AVANT TECNO den Austausch defekter Teile oder die Reparatur des Anbaugerätes.
