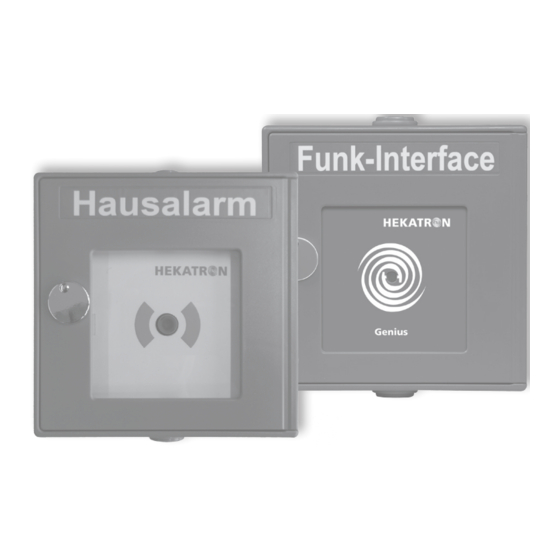

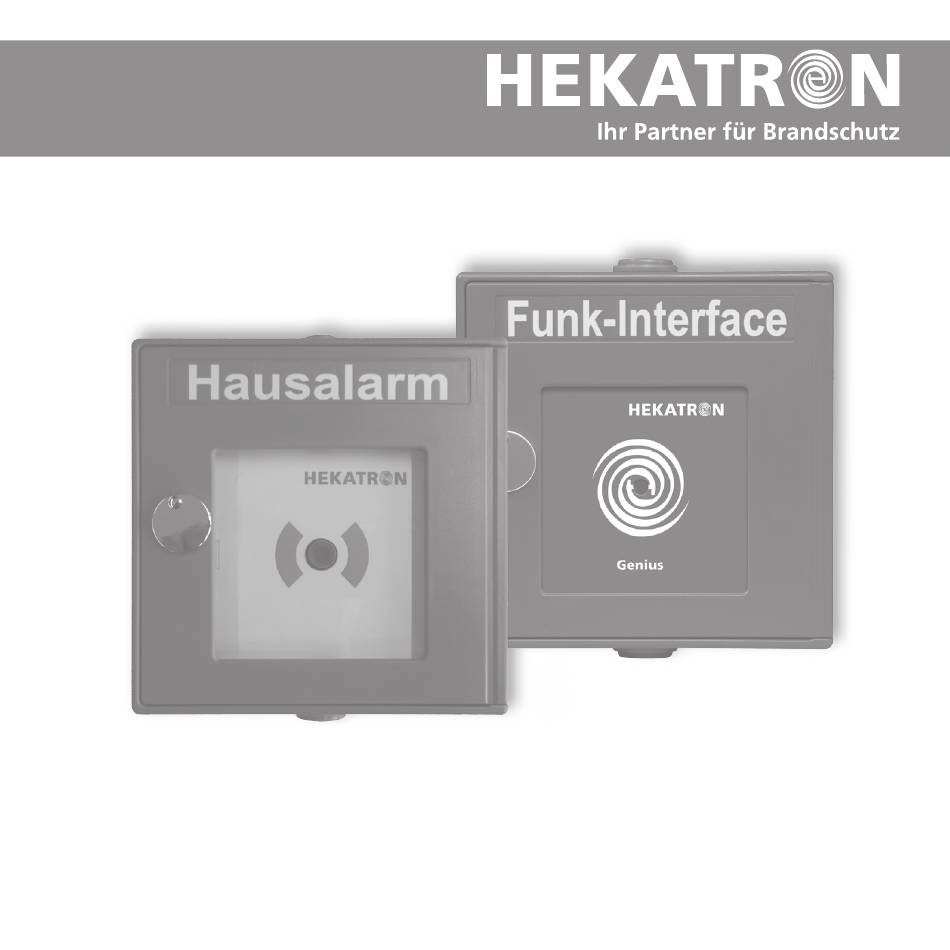

- Seite 1 Montageanleitung Funkhandtaster Genius (7002811 MA FH.Genius - Ausgabe 08.07.2013)
-
Seite 3: Die Schritte Zur Inbetriebnahme Des Funkhandtasters
Die Schritte zur Inbetriebnahme des Funkhandtasters HINWEIS! Das Funknetzwerk muss innerhalb von 2 Stunden nach Aktivierung in Betrieb genommen wer- den, da sonst eine Störung optisch und anschließend akustisch signalisiert wird (siehe Kapitel 6.4.3 auf Seite 36)! Schritt Was ist zu tun? Montage als Funkhandtaster oder Funk-Interface siehe Kapitel 4.1 auf Seite 15 Elektrischer Anschluss... -
Seite 5: Inhaltsverzeichnis
5.2 Funkhandtaster Genius in ein bestehendes Funknetzwerk einbinden ..25 Konfiguration und Einsatzbereiche des Funkhandtasters Genius ... . . 27 6.1 Linienbildung ..........27 6.2 Sammelalarmlinien . - Seite 6 6.6 Reichweitentest ..........40 6.7 Demontageerkennung / Funkstreckenüberwachung .
-
Seite 7: Zu Diesem Dokument
1 Zu diesem Dokument 1 Zu diesem Dokument Diese Montageanleitung beschreibt die Funktionen des Funkhandtasters Genius mit dem zum Ausgabedatum dieses Dokuments gültigen Stand der Hard- und Software. 1.1 Gewährleistungsansprüche Bei Nichtbeachtung der Informationen dieser Betriebsanleitung entfällt der An spruch auf die Garantie und Haftung des Herstellers. -
Seite 8: Garantieabwicklung
Batteriestandzeit Die Standzeit von typisch 10 Jahren wird unter folgenden Bedingungen erreicht: ■ Der Funkhandtaster Genius muss spätestens ein Jahr nach der Produktion in Betrieb genommen werden. ■ Pro Jahr dürfen zwölf Funktionstests gemacht werden und es darf pro Jahr ein Vollalarm für 90 Sekunden anstehen. -
Seite 9: Zur Sicherheit
Vorschriften, Erkenntnisse und Stand der Technik zu berücksichtigen. Montageanleitung beachten und befolgen! Die Montageanleitung Funkhandtaster Genius ist ein Bestandteil des Produktes. Die Montage- anleitung beinhaltet neben den Hinweisen zur Montage alle notwendigen Informationen für Betrieb und Wartung. -
Seite 10: Bestimmungsgemäße Verwendung
2 Zur Sicherheit 2.2 Bestimmungsgemäße Verwendung Der Funkhandtaster Genius wird als zusätzlicher Funkteilnehmer im Funknetzwerk des Rauch- warnmelders Genius Hx mit dem Funkmodul Basis und/oder Pro eingesetzt und darf aus- ® schließlich für folgende Aufgaben genutzt werden: ■ Manuelle Auslösung eines Alarms in das Funknetzwerk der Rauchwarnmelder Genius Hx®... -
Seite 11: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung 3.1 Lieferumfang und Transport Der Funkhandtaster Genius wird in einer zweckmäßigen, mit Klebeband versiegelten Karton- verpackung ausgeliefert. Diese Verpackung ist recyclebar und kann der Wiederverwendung zugeführt werden. Bei der Lieferung ist die weiße Abdeckplatte im Gehäuse um 180° gedreht eingesetzt. -
Seite 12: Funktion Und Anwendung
3 Produktbeschreibung 3.2 Funktion und Anwendung Der Funkhandtaster kann als zusätzlicher Funkteilnehmer in das System Genius Funk eingebun- den werden. Der Funkhandtaster hat die folgenden Funktionen: ■ Manuelle Auslösung eines Alarms über den Alarmauslösetaster. ■ Automatische Alarmauslösung über externen Alarmeingang (z.B. -
Seite 13: Anzeige- Und Bedienelemente
3 Produktbeschreibung 3.3 Anzeige- und Bedienelemente 6 5 4 3 2 1 Reset Abb. 1: Bedienelemente Funkhandtaster Genius... - Seite 14 Durch das Abheben der weißen Abdeckplatte wechselt der Funkhandtaster seinen Bedien- modus. D.h. der Resettaste wird dadurch eine andere Funktion zugewiesen und die Bedientaste freigeschaltet. Des Weiteren wird der Funkhandtaster 5 Minuten, nachdem die Abdeckplatte entnommen oder um 180° gedreht (Hekatron-Schriftzug steht auf dem Kopf) wieder eingesteckt wurde, deaktiviert.
-
Seite 15: Montage
4.1 Montage Funkhandtaster Die Montage des Gehäuses kann mit dem mitgelieferten Befestigungsset auf einem geeigneten Untergrund (siehe Bohrschablone im Anhang) erfolgen. Der Hekatron-Schriftzug auf der weißen Abdeckplatte bleibt bis zur Inbetriebnahme um 180° gedreht. Es wird empfohlen, den Funk- handtaster in den Flucht- und Rettungsbereichen zu platzieren, so dass im Ernstfall jeder die Möglichkeit hat, einen Alarm auszulösen. -
Seite 16: Elektrische Installation (Inkl. Ausgänge Und Alarmeingang)
Es dürfen nur starre Drähte mit maximal 0,5 mm verwendet werden. Ein Beispiel für den Anschluss eines Netzgerätes zeigt Abb. 3 auf Seite 20. Die Netzgeräte NG 519 und NAG 03 können in Verbindung mit dem Funkhandtaster Genius verwendet werden. Schutzart IP 41 Die Schutzart IP 41 ist nur gewährleistet, wenn maximal ein Kabel pro Kabel durchführung... -
Seite 17: Anschlussklemmen
4 Montage 4.2.2 Anschlussklemmen A Klemmen 1 bis 6 B Klemmen 7 bis 12 Abb. 2: Anschlussklemmen Funkhandtaster Genius... - Seite 18 4 Montage Klemmenbelegung Spannungsversorgung Klemme Symbol Funktion Versorgung PLUS (10 V bis 30 V DC) Versorgung MINUS (GND) Eingänge (externe Spannungsversorgung notwendig) Klemme Symbol Funktion Alarmeingang (Öffner, Impulsabhängig; muss bei Nichtbenutzung überbrückt werden) Quittierungseingang (Schließer, Impulsabhängig; darf nicht dauerhaft geschlossen bleiben) HINWEIS Im Auslieferzustand ist der Alarmeingang mit einer Drahtbrücke bestückt.
-
Seite 19: Funktion
4 Montage Ausgänge (je ein Wechsler; externe Spannungsversorgung notwendig) Klemme Symbol Funktion Statusausgang (Öffner) Statusrelaisstellung bei Störung und Spannungsausfall Statusausgang (Basis) Statusausgang (Schließer) Gerät eingeschaltet, Statusrelaisstellung im Ruhezustand Alarmausgang (Öffner) Gerät eingeschaltet, Alarmrelaisstellung im Ruhezustand Alarmrelaisstellung bei Spannungsausfall Alarmausgang (Basis) Alarmausgang (Schließer) Alarmrelaisstellung bei Alarm HINWEIS... -
Seite 20: Anschlussbeispiel
4 Montage Anschlussbeispiel Quittierungstaster Alarmtaster Netzgerät NG 519 NAG 03 optional Aufschaltung – auf Gebäudeleittechnik 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarmrelaisstellung im Ruhezustand 1) Alarmtaster mit integrierter Betriebs Kontaktbelastung LED rot max. 30 V DC max. - Seite 21 4) 2x Drehschalter zur Linieneinstellung 7) Piezo-Hupe Abb. 4: Anschlussbeispiel (Netzgeräte NG 519, Funk-Interface Duo-Line Plus und Funkhandtaster Genius) HINWEIS Die Quittierung muss an einem hupenden Funkteilnehmer des Genius Systems erfolgen. Alle hupenden Funkteilnehmer außer Funkhandtaster Genius werden stumm geschalten.
-
Seite 22: Inbetriebnahme
Die Funkteilnehmer sind noch nicht in ein Funknetzwerk eingelernt. Bei der Lieferung ist die weiße Abdeckplatte im Gehäuse des Funkhandtasters um 180° gedreht eingesteckt (der Hekatron-Schriftzug steht auf dem Kopf). Der Funkhandtaster ist in dieser Stellung der Abdeckplatte deaktiviert. Schritte zur Inbetriebnahme: 1. - Seite 23 Alarmlinie über die Bedientaste gestartet werden: Bedientaste für ca. 5 Sekunden betätigen (Abb. 1, Pos. 7), bis die rote LED leuchtet (Abb. 1, Pos. 6). Zur Erweiterung des Netzwerks mit dem Funkhandtaster Genius siehe Kapitel 5.2 auf Seite 25.
- Seite 24 5 Inbetriebnahme Vorzeitiger Abbruch der Inbetriebnahme Durch ein kurzes Betätigen der Bedientaste am noch nicht bestätigten (siehe Abb. 1, Pos. 7), signalisierenden Funkteilnehmer wird die Inbetriebnahme abgebrochen. Abb. 5: Verwendung als Hausalarm Abb. 6: Verwendung als Funk-Interface...
-
Seite 25: Funkhandtaster Genius In Ein Bestehendes Funknetzwerk Einbinden
Funkmodul Basis oder Pro). ■ Die Inbetriebnahme muss an einem bereits bestehenden Funkteilnehmer des Funknetz- werkes gestartet werden. Schritte zur Einbindung des Funkhandtasters Genius in ein bestehendes Funknetzwerk: 1. Gehäuse mit dem Schlüssel öffnen. 2. Weiße Abdeckplatte abheben. 3. An den beiden Drehschaltern (Abb. 1, Pos. 4) die Linie einstellen, in die der Funkhandtaster eingelernt werden soll (siehe Kapitel 6.1 auf Seite 27). - Seite 26 5 Inbetriebnahme 6. Bedientaste für ca. 5 Sekunden an einem bestehenden Funkteilnehmer (Funkhandtaster oder Rauchwarnmelder mit Funkmodul Basis oder Pro), bis die rote LED leuchtet, betätigen. 7. Alle funktionsfähigen und über Funk erreichten Funkteilnehmer mit gleicher Linie signali- sieren für 15 Minuten mit einem Signalton den Empfang des Inbetriebnahme Telegrammes. Linie H.8 ist auf „Einzel-Betrieb“...
-
Seite 27: Konfiguration Und Einsatzbereiche Des Funkhandtasters Genius
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.1 Linienbildung Alle Funkteilnehmer der selben Linie tauschen nach der Inbetriebnahme Telegramme aus. HINWEIS Die Einstellungen zur Linienbildung müssen vor der Inbetriebnahme vorgenommen werden. ■ Die Linie eines Funkteilnehmers wird an den Drehschaltern (Abb. 1, Pos. 4) mit einem Schlitzschraubendreher eingestellt. -
Seite 28: Beispiele Für Die Linieneinstellung
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius Beispiele für die Linieneinstellung: Linie C.3 Linie B.5 Linie A.2 6.2 Sammelalarmlinien Über Sammelalarmlinien können Alarme und Warnhinweise auch in andere Linien gesendet werden. Dadurch können Alarme und Warnhinweise z.B. vom Treppenhaus in die Wohnung oder umgekehrt oder in beide Richtungen versendet werden. -
Seite 29: Die Folgende Tabelle Zeigt Die Berechtigung Für Die Linienkommunikation
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius Die folgende Tabelle zeigt die Berechtigung für die Linienkommunikation: keine Funktion keine Funktion keine Funktion Tab. 1: Berechtigungstabelle für Linienkommunikation HINWEIS: Linie H.8 gibt es nur in Verbindung mit dem Funkhandtaster Genius. -
Seite 30: Sammelalarm Bei Alarm Quittieren
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius Anmerkungen zu Tab. 1: ■ „n“ kann die Werte 0 bis 9 auf dem Drehschalter annehmen. ■ „X“ zeigt die möglichen Kombinationen an. ■ Die Linie H.8 = „Einzel-Betrieb“ ist eine spezielle Funktion für den Funkhandtaster. Im Gegensatz zur Linie H.7 braucht Linie H.8 keinen zweiten Teilnehmer. -
Seite 31: Sammelalarm Einstellmöglichkeiten
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.2.2 Sammelalarm Einstellmöglichkeiten Die Einstellungen an den DIP-Schaltern 3 und 4 bestimmen die Kommunikation zwischen den Alarm- und Sammelalarmlinien. Es sind vier Kombinationen möglich: 1 Sammelalarm senden Alarme und Warnhinweise werden nicht in andere Linien DIP-Schalter 3 = OFF weitergeleitet. -
Seite 32: Einstellung Der Dip-Schalter
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.3 Einstellung der DIP-Schalter Alle Einstellungen müssen vor der Inbetriebnahme durchgeführt werden. Werden die Einstellun- gen nachträglich verändert, muss das Funknetzwerk neu in Betrieb genommen werden. Die folgende Tabelle zeigt die Funktionen der DIP-Schalter (Abb. 1, Pos. 5) im eingeschalteten Zustand „ON“:... - Seite 33 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.3.1 Warnhinweise unterdrücken - DIP 1 Es werden ausschließlich die empfangenen Warnhinweise unterdrückt, nicht die eigenen des Funkhandtasters Genius bzw. des Rauchwarnmelders Genius Hx mit Funkmodul. ® Empfangene Warnhinweise werden nicht signalisiert. Empfangene Warnhinweise werden signalisiert.
- Seite 34 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.3.5 Demontageerkennung / Funkstreckenüberwachung - DIP 5 Demontageerkennung und Funkstreckenüberwachung sind eingeschaltet. Demontageerkennung und Funkstreckenüberwachung sind ausgeschaltet. 6.3.6 Sendeleistung reduzieren - DIP 6 Sendeleistung ca. 50 m im freien Feld (kein Mischbetrieb* innerhalb der Linie, da die Erreichbarkeit einseitig werden kann).
-
Seite 35: Betriebs- Und Warnsignale
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.4 Betriebs- und Warnsignale Der Funkhandtaster signalisiert abhängig von der Tageszeit, unterschiedliche Betriebs- und Warnsignale. Über die Ausgänge (Klemmen, siehe Kapitel 4.2.2) können ein Status- und ein Alarmrelais angeschlossen werden. Die Relais benötigen eine externe Stromversorgung. -
Seite 36: Signalisierung Von Statusmeldungen
* Beim Funkhandtaster muss die Programmierung gelöscht werden. Weiße Abdeckplatte abheben (Wechsel Bedienmodus) und die Resettaste für ca. 12 Sekunden gedrückt halten bis die LED am Funkmodul zu blinken beginnt. Bei den Rauchwarnmeldern Genius Hx ® müssen die Funkmodule für ca. 20 Sekunden gezogen werden. - Seite 37 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius Status- Alarm- Hupe Ursache Was ist zu tun? (Abb. 1 (Abb. 1 relais relais Pos. 3) Pos. 6) Selbsttestton Blinkt 3 Linientest Signalisierung alle 8 Sek. mal alle 8 für 15 Min. der Funkteilneh- Sek.
-
Seite 38: Quittieren Von Alarmen Und Meldungen
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius Quittieren von Alarmen und Meldungen Wurde an einem Funkhandtaster im Funknetzwerk ein Alarm manuell ausgelöst, so sendet dieser sofort eine Meldung in das Funknetzwerk. Wird am ausgelösten Rauchwarnmelder mit Funkmo- dul vor Ablauf von 20 Sekunden die Prüftaste gedrückt, erfolgt keine Alarm-Weiterleitung. -
Seite 39: Sammelalarm Quittieren
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.5.1 Sammelalarm quittieren Wird ein Alarm in einer Sammelalarmlinie quittiert, sind alle Funkhandtaster und Rauchwarn- melder mit Funkmodul still, mit Ausnahme des Rauchwarnmelders, der den Rauch detektiert hat bzw. des Funkhandtasters, an dem der Alarm ausgelöst wurde. Dieser gibt weiter Alarm, bis er selbst an der Resettaste (Funkhandtaster) bzw. -
Seite 40: Reichweitentest
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.6 Reichweitentest HINWEIS Die Linien I.0 und I.1 sind speziell für die Reichweitenmessung konzipiert worden. Sie dienen nicht der Alarmübertragung. Nach dem Reichweitentest müssen alle Geräte wieder auf ihre vorherigen Linien eingestellt und eingelernt werden! Die beiden Linien I.0 und I.1 ermöglichen einen Reichweitentest ohne zusätzliche Ausrüstung. -
Seite 41: Voraussetzung
2. Weiße Abdeckplatte am Funkhandtaster abheben. 3. Linie I.0 an allen max. 9 Teilnehmern einstellen. 4. Alle bis auf einen Funkteilnehmer = Empfänger aktivieren (bei Funkhandtaster Genius die weiße Abdeckplatte um 180° gedreht montiert (der Schriftzug ist nun normal), Rauchwarn- melder mit Funkmodul im Sockel eingedreht). - Seite 42 2. Weiße Abdeckplatte am Funkhandtaster Genius abheben. 3. Linie I.1 an beiden Teilnehmern einstellen. 4. Einen Funkteilnehmer = Empfänger aktivieren (bei Funkhandtaster Genius die weiße Abdeckplatte um 180° gedreht montiert (der Schriftzug ist nun normal), Rauchwarnmelder mit Funkmodul im Sockel eingedreht).
-
Seite 43: Demontageerkennung / Funkstreckenüberwachung
6.7.1 Demontageerkennung Der Funkhandtaster sendet eine Demontageerkennung (lautlos), wenn die weiße Abdeckplatte am Funkhandtaster Genius entnommen wird oder wenn ein Rauchwarnmelder aus dem Sockel genommen wird. Die Signalisierung der Demontage erfolgt 15 bis 20 Minuten nach der Entnahme des Funkteil- nehmers durch einen doppelten Piep-Ton (alle 48 Sekunden). -
Seite 44: Signalisierung Verhindern
Signalisierung verhindern Die Signalisierung der Demontage kann verhindert werden, wenn innerhalb von fünf Minuten nach der Deaktivierung der DIP-Schalter 5 am Funkhandtaster Genius auf „Aus“ gestellt wird. Der Funkteilnehmer muss sich dazu in der Funkreichweite befinden. Der Funkteilnehmer darf erst nach zehn Sekunden aus der Funkreichweite bzw. das Funkmodul aus dem Melder entfernt werden. -
Seite 45: Gründe Für Den Ausfall Einer Funkstrecke
■ Veränderung der Möblierung 6.8 Einstellungen löschen / Werkseinstellungen herstellen Damit ein Funkhandtaster Genius in ein anderes Funknetzwerk eingelernt werden kann, muss zuvor der Identifikationscode gelöscht werden. 1. Weiße Abdeckplatte abheben (Wechsel Bedienmodus). 2. Die Resettaste für ca. 12 Sekunden gedrückt halten bis die LED (Abb. 1, Pos. 6) am Funk- modul zu blinken beginnt.. -
Seite 46: Funk-Interface Als Schnittstelle Von Funk Zu Drahtgebundenen
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.9.1 Funk-Interface als Schnittstelle von Funk zu drahtgebundenen Teilnehmern ))))))) ))))))) ))))))) ))))))) Linie A.0 H.8/ Raum 1 Raum 2 Raum 3 Raum 4 Raum 5 Der Funkhandtaster als Interface leitet das per Funk empfangene Signal drahtgebunden weiter (siehe Tab. -
Seite 47: Funk-Interface Als Schnittstelle Von Drahtgebundenen Zu Funkteilnehmern
6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.9.2 Funk-Interface als Schnittstelle von drahtgebundenen zu Funkteilnehmern ))))))) Linie A.0 H.8/ Raum 1 Raum 2 Raum 3 Raum 4 Raum 5 ■ Der Funkhandtaster kann drahtgebunden über die externen Eingänge Alarme empfangen und diese über Funk an die Funkteilnehmer senden (siehe Tab. - Seite 48 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.9.3 Sammelalarm H.8 Der Alarm wird in der Eingangshalle eines öffentlichen Gebäudes vorzeitig am Funkhandtaster ausgelöst. Der Funkhandtaster bildet alleine die Sammelalarmlinie H.8 und sendet den Alarm an alle Rauchwarnmelder, deren DIP-Schalter 4 auf „ON“ eingestellt ist (Sammelalarm empfan- gen).
- Seite 49 6 Konfiguration und Einsatzbereiche des Funkhandtasters Genius 6.9.4 Sammelalarm H.7 Melder in Alarmzustand ) ) ) ) ) ) ) Alarmübertragung via Funk ))))))) Linie A.5 Linie A.4 Linien A.n (Wohnungen) Linie H.0 (gemeinsame Flure zu den Woh- 2. OG...
-
Seite 50: Wartung Und Instandhaltung
7 Wartung und Instandhaltung 7.1 Grundlegende Hinweise Um die Funktionssicherheit der Geräte im Funknetzwerk zu gewährleisten, muss mindestens einmal jährlich eine Wartung gemäß DIN 14676 durchgeführt werden. Die Wartung muss im Inbetriebnahme und Wartungsset (IW-Set Genius Hx ) dokumentiert ® werden. -
Seite 51: Selbsttest
Selbsttestton (wenn der Funkhandtaster im Funknetzwerk eingelernt ist) und LED (Abb. 1, Pos. 3) blinkt 3 mal. ■ Wenn der Funkhandtaster Genius nicht im Funknetzwerk eingelernt ist, die weiße Abdeck- platte aber um 180° gedreht eingesetzt ist, erfolgt nur die Signalisierung über die LED (blinkt 3 mal). -
Seite 52: Linientest An Einem Funkteilnehmer Auslösen
7 Wartung und Instandhaltung 7.4 Linientest an einem Funkteilnehmer auslösen Der Linientest kann an einem Funkhandtaster Genius oder an einem Rauchwarnmelder mit Funkmodul Basis oder Pro ausgelöst werden. Vorteil des Linientests: Selbsttest an mehreren Geräten gleichzeitig. 1. Am Funkhandtaster die weiße Abdeckplatte abheben (Wechsel Bedienmodus). -
Seite 53: Netzwerktest (Mit Sammelalarm)
7 Wartung und Instandhaltung 7.5 Netzwerktest (mit Sammelalarm) Der Netzwerktest kann nur am Funkhandtaster Genius oder einem Rauchwarnmelder mit Funk- modul Pro durchgeführt werden. Vorteil des Netzwerktests: Selbsttest an mehreren Geräten gleichzeitig. Der Netzwerktest wird linienübergreifend durchgeführt. Besteht ein Funknetzwerk aus mindestens zwei Linien (eine einfache Alarmlinie, z.B. A.0 und eine Sammelalarmlinie, z.B. -
Seite 54: Vorzeitiger Abbruch Des Netzwerktests
Unter Angabe Ihrer Hekatron-Kundennummer erhalten Sie nach Rücksprache mit dem techni- schen Support eine Servicemeldungsnummer. Sofern Sie die Produkte nicht direkt bei Hekatron gekauft haben, ist es zwingend notwendig, dass die Rücklieferung über die jeweilige Bezugsquelle erfolgt. Die Reklamation kann nur in Zusammenhang mit einem vollständig ausgefüllten Reklama- tions schein und genauer Fehlerbeschreibung bearbeitet werden. -
Seite 55: Entsorgungshinweis
Elektro- und Elektronikgeräte müssen nach der Außerbetriebnahme bei kommunalen Sammel- stellen abgegeben werden. Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz. Die Entsorgung über den Hausmüll ist gesetzlich untersagt Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR-Gebühr bereits für Sie übernommen. 9.2 Hinweise zur Batterie Batterien dürfen nicht über den Hausmüll entsorgt werden. -
Seite 56: Umwelt
Es erfüllt die gesetzlichen RoHS Anforderungen und ist frei von allen verbotenen Stoffen. 11 Konformität Die Hekatron Vertriebs GmbH erklärt, dass der Funkhandtaster Genius mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt. Die Konformitätserklärung kann auf der Webseite www.hekatron.de im Downloadbereich... -
Seite 57: Technische Daten
12 Technische Daten 12 Technische Daten 12.1 Produkt und Umgebung Abmessungen B x H x T 130 x 130 x 32 mm Gewicht 237 g Farbe blau, ähnlich RAL 5005 Material PC-ABS Batterielebensdauer typ. 10 Jahre Lagerzeit max. 1 Jahr Reichweite min. -
Seite 58: Leistungsdaten Und Spannungsversorgung
12 Technische Daten 12.2 Leistungsdaten und Spannungsversorgung Spannungsversorgung 2 x 3,6 V, Lithium Thionychlorid 2,2 Ah Batterie fest eingebaut Stromaufnahme typ. 12 µA Versorgungsspannung (extern) 10 – 30 V DC Restwelligkeit ≤ 120 mV Stromaufnahme (extern) max. 50 mA Schutzart IP 41 Frequenzbereich 868,3 MHz SRD-Band... -
Seite 59: Anhang
13 Anhang 13 Anhang 13.1 Bestelldaten Funkhandtaster Genius 31-5000013-01-xx Ersatzscheibe 6200289 Ersatzschlüssel 6200147 Genius Hx 31-5200001-05-xx ® Funkmodule Basis 31-5200001-01-xx Funkmodule Pro 31-5200001-02-xx 13.2 Technischer Support & Applikations Support Tel.: +49 (0) 76 34 5 00-310 Fax: +49 (0) 76 34 5 00-323 Mail: rs-support@hekatron.de... - Seite 60 Index Relais ......12 Alarm ........58 Inbetriebnahme ......22 Abdeckplatte ......14 Instandhaltung ......50 Status ........58 Alarmausgang ......19 Alarmauslösetaster ....14 Alarm, Signalisierung ....35 Klemmen Sammelalarm ......28 Anschluss Anschlussbeispiel ....20 H.7 ........49 Klemmen ........
- Seite 61 95mm...
