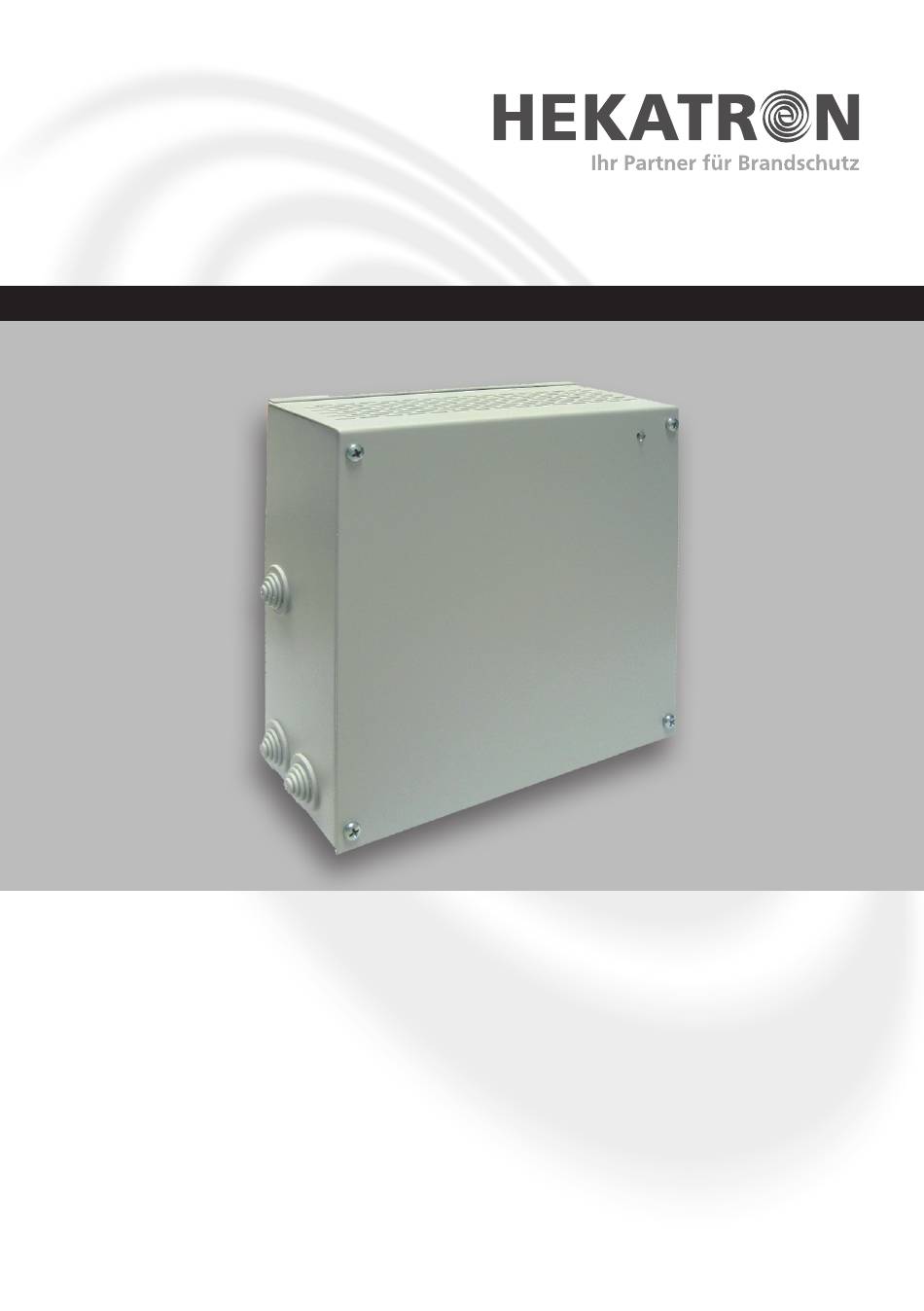

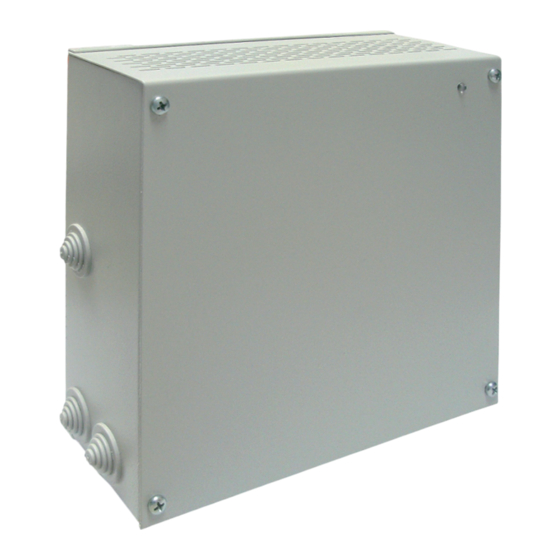

- Seite 1 Montageanleitung Netzgerät Genius Netzgerät Genius www.hekatron.de...
- Seite 2 Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 2/24...
-
Seite 3: Inhaltsverzeichnis
6.1 Anschaltbeispiele ..................14 6.2 Anschaltung Netzspannung ................17 7 Instandhaltung ....................18 7.1 Entsorgungshinweis ..................19 8 Technische Daten ....................20 9 Bestelldaten ......................21 10 Produktreklamation ...................21 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 3/24... -
Seite 4: Zu Diesem Dokument
Zu diesem Dokument Zu diesem Dokument 1.1 Funktion der Anleitung Das vorliegende Dokument beschreibt das Netzgerät Genius mit dem zum Ausgabedatum dieses Dokuments gültigen Stand von Hard- und Soft- ware. Änder ungen, insbesondere wenn sie durch technischen Fortschritt begründet sind, behalten wir uns vor. -
Seite 5: Warnhinweise
VORSICHT Gefahr leichter Körperverletzung, wenn diese Gefährdung nicht vermieden wird. ACHTUNG Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden führen können. 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 5/24... -
Seite 6: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen
ƒ Weisen Sie den Betreiber auf die Wartung des Gerätes hin. ƒ Weisen Sie den Betreiber auf mögliche Gefährdungen hin, die beim Betrieb des Gerätes entstehen können. Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 6/24... -
Seite 7: Gewährleistungsansprüche
Die Versorgung der externen Verbraucher erfolgt über zwei voneinander unabhängige Energiequellen, aus dem Stromnetz und über Akkus. Bei Netzausfall wird das Netzgerät Genius über die Akkus mit Strom versorgt. Weder an das Netzteil noch an die Akkus dürfen anlagenfremde Verbraucher angeschlossen werden. Aus Gründen der Ausfallsicherheit sollten Signalmittel (wie z.B. - Seite 8 Darüber hinaus muss auch sicher gestellt sein, dass entladene Akkus innerhalb von 24 h auf 80 % ihrer Kapazität aufgeladen werden können. Dazu wird im Netzbetrieb vom Nennstrom des Netzgerätes Genius (1,6 A) des Akkuladestromes abgezogen, der immer zur Verfügung stehen muss, um die angeschlossenen Akkus aufladen zu können.
-
Seite 9: Schnittstellen
Anschlussstecker Störkontakt Anschlussstecker externe Verbraucher Anschlussstecker Akkus (vorverdrahtet) LED-Anzeige (über Lichtleitstab im Gehäusedeckel von außen sichtbar) Temperatursensor Netzsicherung (unter der Platine) Akkusicherung Anschluss Erdungskabel (für Gehäusedeckel) 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 9/24... -
Seite 10: Funktion
0,2 Nm Anschlussstecker Klemme Bezeichnung Funktion externe Verbraucher GND (-) (X3) 24 V (+) Technische Daten Mechanisch 2-polige Schraubklemme RM 5,08 Nennquerschnitt max. 2,5 mm Anzugsdrehmoment 0,4 Nm Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 10/24... - Seite 11 Blinkt im 0,2 s Takt Keine Akkus, Unterbrechung, grün (Messzyklus 1 min) Akkuverpolung, Akkukurzschluss Blinkt im 0,6 s Takt Akkuinnenwiderstand zu hoch grün (Messzyklus 10 min) (Alterungsprozess der Akkus) 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 11/24...
-
Seite 12: Maßbild
Maßbild Maßbild Abb. 2 Maßbild Montage Zum Öffnen des Netzgerätes Genius das Oberteil des Gehäuses nach dem Lösen der vier Kreuzschlitzschrauben abnehmen. Das Gehäuse an den oberen und unteren Befestigungspunkten mit M5-Schrauben auf der Montageoberfläche festschrauben. Hinweis Die mittleren Befestigungspunkte sind für die optionale Hutschienen halterung (bestehend aus zwei Befestigungsklam- mern und zwei Schrauben) vorgesehen. - Seite 13 Gehäuse dürfen sich keine Wärmequellen befinden. ƒ Die Wand, an der das Gehäuse befestigt wird, muss eine ausreichende Tragfähigkeit aufweisen. ƒ Es wird empfohlen das NG Genius generell so zu montieren, dass sich die Akkus unten befinden. ƒ Kennzeichnung des Netzgerätes mit entsprechender Beschriftung.
-
Seite 14: Anschaltung
Der externe Alarmtaster muss als Öffner realisiert werden! Wenn kein externer Alarmtaster eingesetzt wird, müssen die Kontakte auch bei externer Spannungversorgung gebrückt werden. Abb. 3 Funkhandtaster Genius mit optionaler Aufschaltung auf GLT-System Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014... - Seite 15 Der externe Alarmtaster muss als Öffner realisiert werden! Wenn kein externer Alarmtaster eingesetzt wird, müssen die Kontakte auch bei externer Spannungsversorgung gebrückt werden. Abb. 4 Funkhandtaster Genius mit optischen/akustischen Signalgeber ROLP SB und ORS/TDS 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg...
-
Seite 16: Optischer Signalgeber Solex 10 Und Akustischer
Der externe Alarmtaster muss als Öffner realisiert werden! Wenn kein externer Alarmtaster eingesetzt wird, müssen die Kontakte auch bei externer Spannungsversorgung gebrückt werden. Abb. 5 Funkhandtaster Genius mit Signalgeber Solex 10 (optisch) und BSE 128 (akustisch) Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014... -
Seite 17: Anschaltung Netzspannung
Es erfolgt die Versorgung der angeschlossenen Verbraucher und die Ladung der Akkus. Diese Betriebsart wird durch das Leuchten der grünen LED signalisiert. Nach 60 Sekunden erfolgt der erste Akkutest. 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 17/24... -
Seite 18: Instandhaltung
RPower GiV 1223V RP-Technik e.K. G 110072 NP 2.3-12 Yuasa Battery GmbH G 101139 ACHTUNG Unterschiedliche Akkus betreffend Kapazität, Hersteller oder Nutzungsalter dürfen niemals zusammen verwendet werden! Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 18/24... -
Seite 19: Entsorgungshinweis
Batterien/Akkus dürfen nicht über den Hausmüll entsorgt werden. Batterien/Akkus können nach Gebrauch an den Verkäufer oder in den dafür vorgesehenen Rücknahmestellen (z.B. in kommunalen Sammel- stellen oder im Handel) unentgeltlich zurückgeben werden. 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 19/24... -
Seite 20: Technische Daten
-5 °C bis +40 °C Zul. Umgebungstemperatur (Akkulebensdauer beachten) Abmessungen (H x B x T) 204 x 200 x 80 mm Gehäuse Stahlblech lichtgrau, RAL 7035 Gewicht ca. 3,2 kg Hekatron Vertriebs GmbH · Brühlmatten 9· D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 20/24... -
Seite 21: Bestelldaten
5000552 Thermo-Differential-Schalter (TDS 247) 5100158 10 Produktreklamation Sofern Sie die Produkte nicht direkt bei Hekatron gekauft haben, ist es zwingend notwendig, dass die Rücklieferung über die jeweilige Bezugs- quelle erfolgt. Nehmen Sie bitte als Hekatron Kunde im Reklamationsfall mit dem technischen Support Kontakt auf: E-mail: rs-reklamationen@hekatron.de... - Seite 22 FH.Genius ..............21 TDS 247 ..............15 Gebäudeleittechnik ............14 Technische Daten ............20 Telefonwählgerät ............17 Hutschienenhalterung ..........12 Temperaturnachführung ..........8 Tiefentladeschutz ............8 Instandhaltung ............18 Warnhinweise ..............5 LED-Anzeige ..............11 Leistungsaufnahme ............20 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002921 160914.KT Ausgabe 08.10.2014 22/24...
- Seite 23 7002921 160914.KT Ausgabe 08.10.2014 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 23/24...
-
