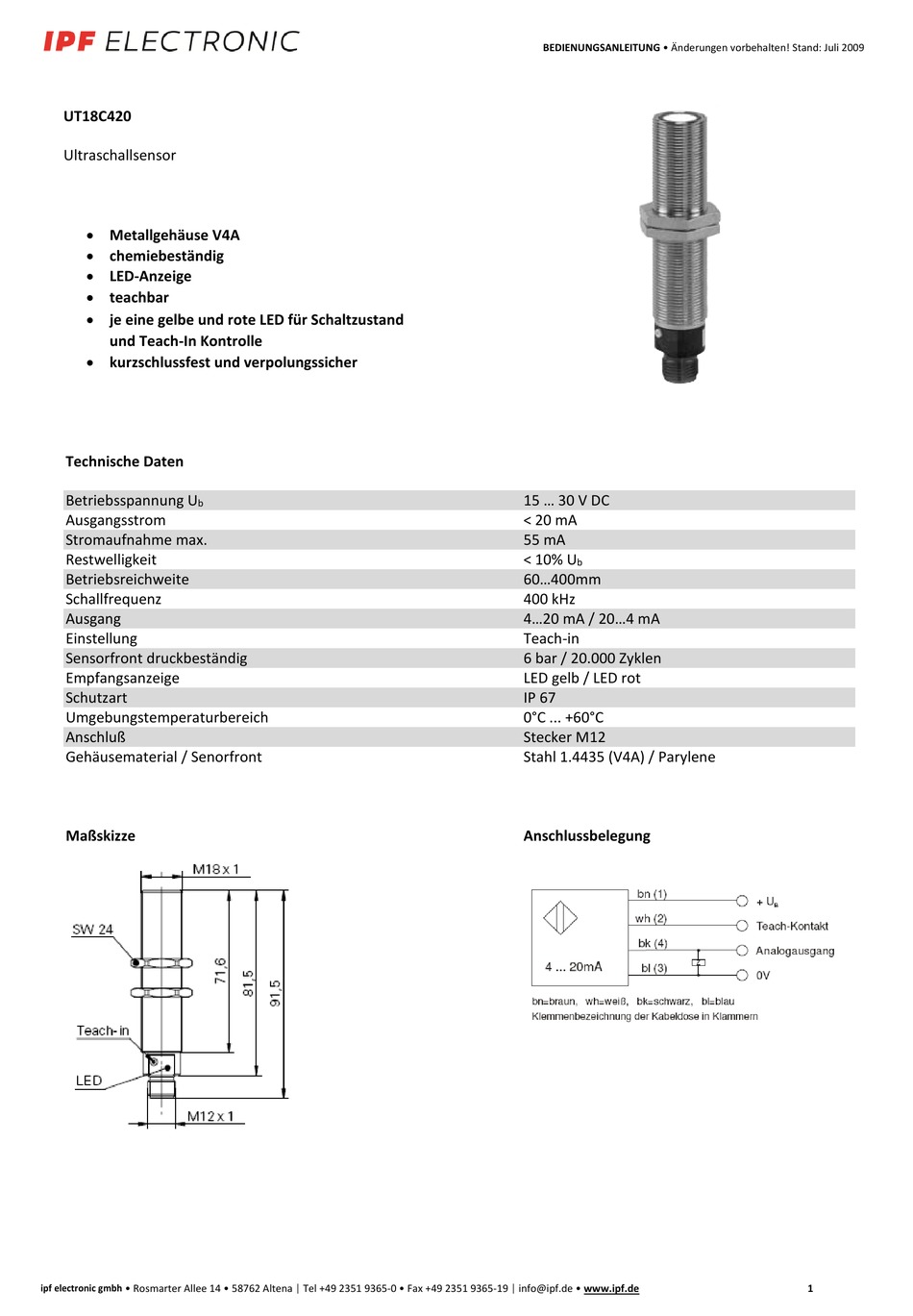

ipf electronic UT18C420 Bedienungsanleitung

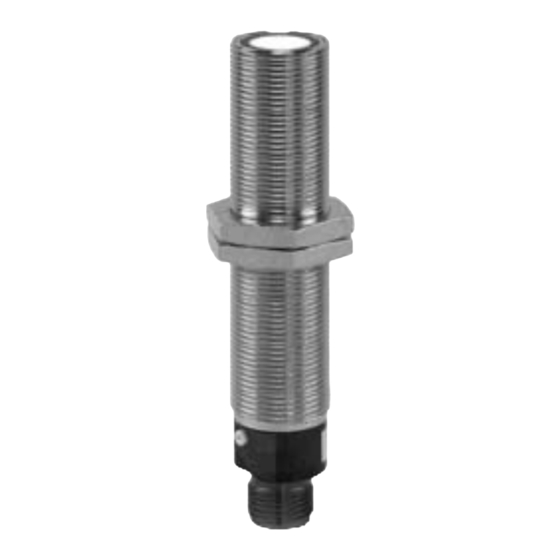

UT18C420
Ultraschallsensor
 Metallgehäuse V4A
 chemiebeständig
 LED-Anzeige
 teachbar
 je eine gelbe und rote LED für Schaltzustand
und Teach-In Kontrolle
 kurzschlussfest und verpolungssicher
Technische Daten
Betriebsspannung U
b
Ausgangsstrom
Stromaufnahme max.
Restwelligkeit
Betriebsreichweite
Schallfrequenz
Ausgang
Einstellung
Sensorfront druckbeständig
Empfangsanzeige
Schutzart
Umgebungstemperaturbereich
Anschluß
Gehäusematerial / Senorfront
Maßskizze
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Juli 2009
15 ... 30 V DC
< 20 mA
55 mA
< 10% U
b
60...400mm
400 kHz
4...20 mA / 20...4 mA
Teach-in
6 bar / 20.000 Zyklen
LED gelb / LED rot
IP 67
0°C ... +60°C
Stecker M12
Stahl 1.4435 (V4A) / Parylene
Anschlussbelegung
│ info@ipf.de • www.ipf.de 1
