Kamera

2.3 Kamera
2.3.1 Übersicht
Kameraarmsysteme
Informationen zum installierten Armsystem erhalten Sie im Handbuch des Armsystemherstellers.
Optisches Tracking - Funktionsprinzip
Curve ceiling-mounted ist ein Touchscreen-betriebenes Planungs- und Navigationssystem, das
speziell für die prä- und intraoperative Verwendung entwickelt wurde.
Optisches Tracking erfolgt über die Kameraeinheit (Kamera), die Infrarotstrahlen (IR) emittiert und
detektiert.
• IR-Strahlen werden durch die Beleuchtungsfilter der Kamera emittiert.
• IR-reflektierende Elemente an den Referenzeinheiten, die am Patienten und an den
Instrumenten angebracht sind, reflektieren die IR-Signale zurück zur Kamera.
• Das reflektierte IR-Licht wird von beiden Kameralinsen aus verschiedenen Winkeln erfasst und
digitalisiert.
• Die Software verwendet diese Kamerainformationen zur Berechnung der relativen
dreidimensionalen Positionen der Instrumente und Referenzeinheiten am Patienten.

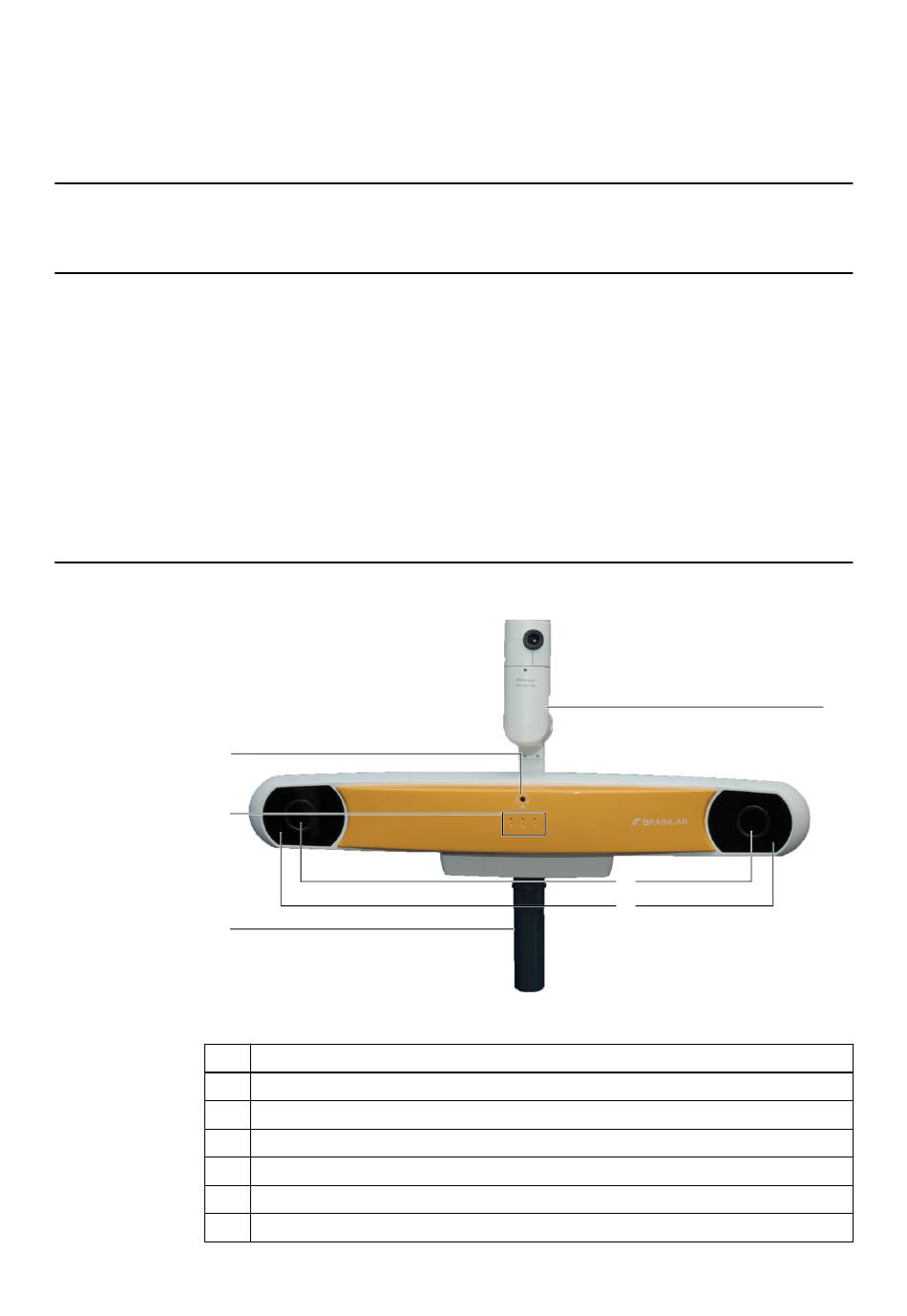

Kamerakomponenten - Curve ceiling-mounted single display
③
②
①
Nr.
①
②
③
④
⑤
⑥
26 Technisches Benutzerhandbuch Aufl. 1.1 Curve ceiling-mounted dual display, Curve ceiling-mounted single display Version 1.0
Komponente
Kameragriff (Laser-Auslöser an der Rückseite des Griffs)
Status-LEDs (siehe System-Benutzerhandbuch)
Positionslaser
Manuelles Gelenk
Objektive
Beleuchtungsfilter
⑤
⑥
Abbildung 9
④
