ÜBERBLICK ÜBER DAS SYSTEM
2.1.4

Interne Systemverkabelung

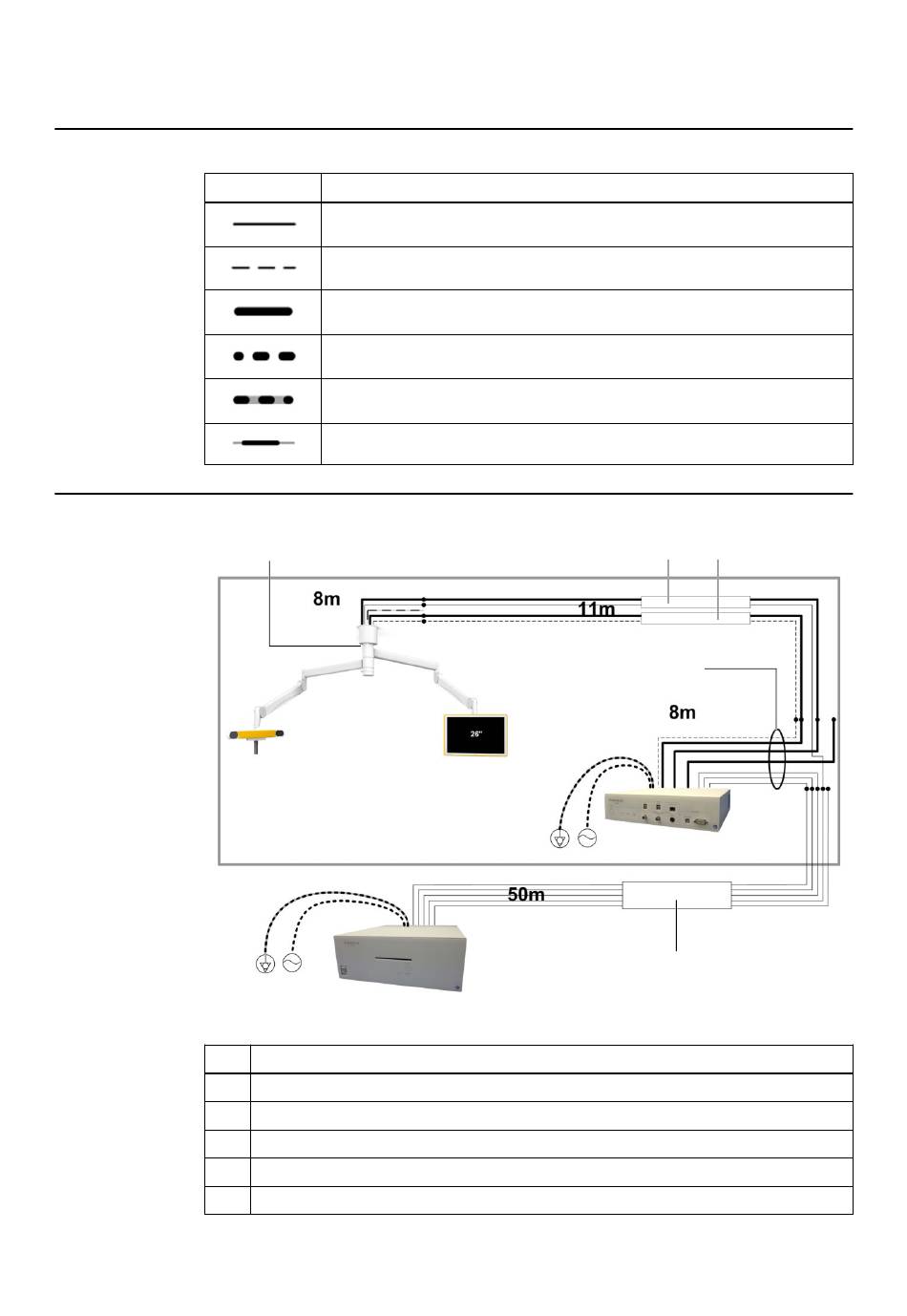

Legende zum Verdrahtungsplan
Linie
Curve ceiling-mounted single display
Nr.
①
②
③
④
⑤
Technisches Benutzerhandbuch Aufl. 1.1 Curve ceiling-mounted dual display, Curve ceiling-mounted single display Version 1.0
Erklärung
Faseroptische Signalleitung (Faseroptikpaar, Multimode-Leitung, OM3)
Polymeroptische Signalleitung (POF) für Kamerakommunikation
Kupfer-Gleichstromleitung (Plus, Minus, geschirmt)
Kupferstromkabel (Phasenleiter, Nullleiter, Erdungsleiter)
Potentialausgleichsleitung
Schutzleiter
①
Komponente
Deckenmontiertes Armsystem von Drittherstellern
Display-Kabelbündel
Kamera-Kabelbündel
Durch die Deckenversorgungseinheit laufende Kabelbündel
Kabelbündel für Anschlusseinheit
Abbildung 6
② ③
④
⑤
23
