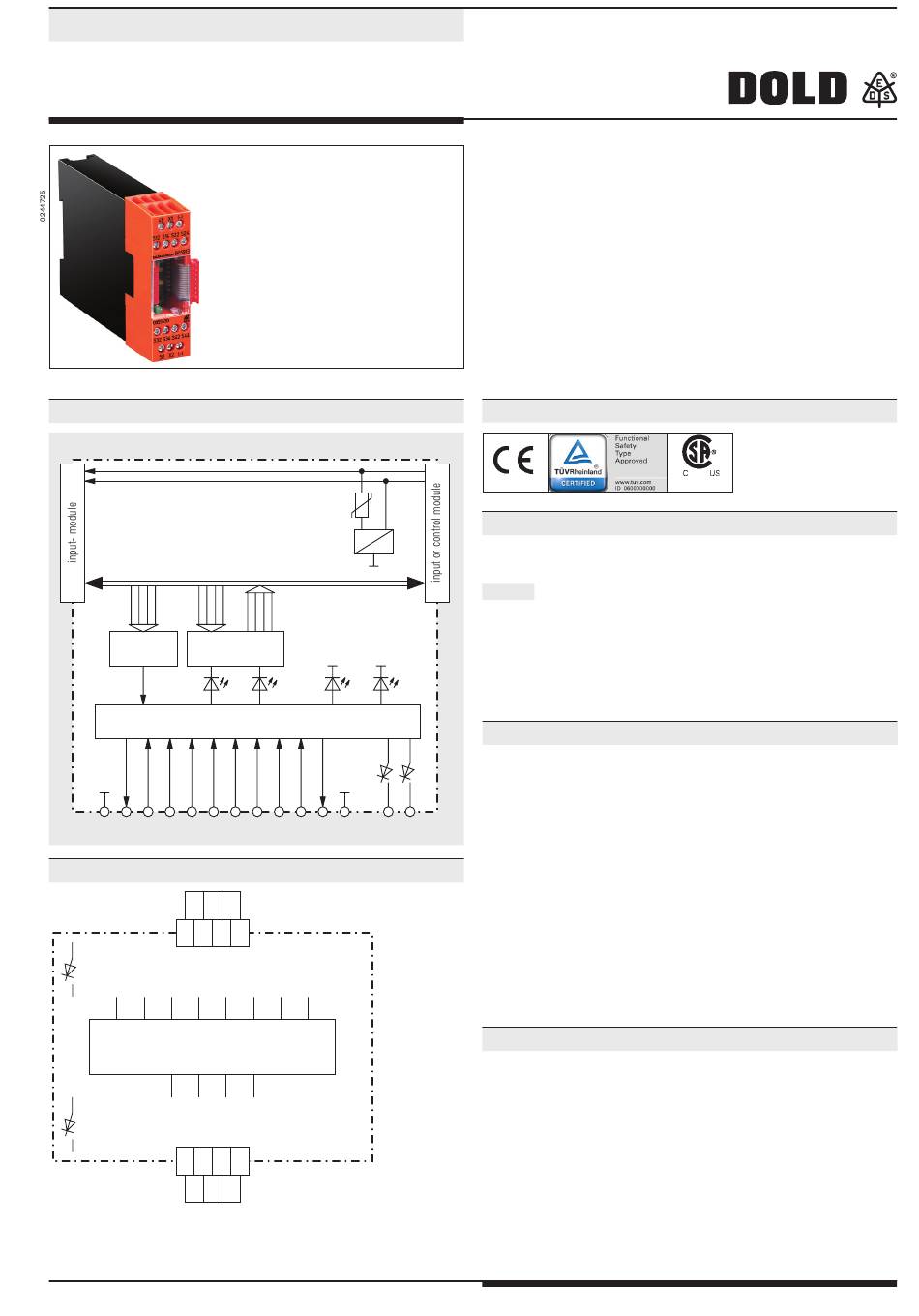

Dold BG 5913.08-Serie Anleitung

Sicherheitstechnik
Multifunktionales Sicherheitssystem SAFEMASTER M
Eingangsmodul
BG 5913.08/_1_ _ _
Blockschaltbild
output
start-button
assignment assignment
en1
function management
(-) X1 S44 S42 S34 S32 S24 S22 S14 S12 X2 (-)
Schaltbild
48 X1
S12 S14 S22 S24
A1+
48
S12 S14 S22 S24 S32 S34 S42 S44
(-)
X1
A1+
58
S32 S34 S42 S44
58
X2
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
PTC
en2 run1 run2
48 58
(-)
(-)
X2
M8741
(-)
• entspricht
- Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1: 2008
- SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061
- Safety Integrity Level (SIL 3) nach IEC/EN 61508
• Eingangsmodul zur Realisierung von
- Not-Aus-Schaltungen
- Schutztürüberwachungen
- Zweihandschaltungen Typ IIIC nach DIN/EN 574
- Berührungslos wirkende Schutzeinrichtungen (BWS) Typ 4,
z.B. Lichtschranken
• Funktionen über Stufenschalter wählbar
• 8 Eingänge für Befehlsgeber
• 2 Halbleiterausgänge zur Statusanzeige
• Drahtbruch und Kurzschlussüberwachung mit Fehleranzeige
• LEDs für Statusanzeigen
• Baubreite: 22,5 mm
Zulassungen und Kennzeichen
M8752_a
Anwendungen
Realisierung von sicherheitsgerichteten Steuerstromkreisen zum
Schutz von Personen und Maschinen
Hinweis: Zur Erweiterung von SAFEMASTER M ist dieses Eingangsmodul
für Anwendungen vorgesehen, bei denen gemischte Funktionen auf einen
gemeinsamen Ausgang wirken.
Es stehen weitere Eingangsmodule mit anderen Funktionskombinationen zur
Verfügung (z.B. BG 5913.08/_0_ _ _, BG 5913.08/_2_ _ _ , BG 5913.08/_3_ _ _,
BG 5914.08/_0_ _ _, BH 5914.08/_0_ _ _,
BG 5914.08/_1_ _ _BG 5915/_1_ _ _ oder BH 5915.08/_1_ _ _).
Allgemeine Info zu SAFEMASTER M
Das multifunktionale Sicherheitssystem SAFEMASTER M besteht maxi-
mal aus
• der Steuereinheit BH 5911
bis zu 3 Eingangsmodulen BG/BH 5913, BG/BH 5914, BG/BH 5915
•
bis zu 3 Ausgangsmodulen BG 5912
•
einem Diagnosemodul BG 5551 für CANopen oder
•
einem Diagnosemodul BG 5552 für Profibus-DP
•
Die Steuereinheit verwaltet das gesamte System.
Mit den Ein-/Ausgangsmodulen lässt sich die Steuereinheit modular zu
einem multifunktionalen Sicherheitssystem erweitern.
Für die Zustandsmeldungen der einzelnen Module an eine übergeordnete
Auswerteeinheit kann eines der nachfolgenden Diagnosemodule ange-
schlossen werden:
BG 5551 für CANopen
•
BH 5552 für Profibus-DP
•
Geräteanzeigen
Grüne LEDs:
Weiße LEDs run 1/
run 2 und Ausgänge
48 und 58:
1
Canada / USA
leuchten, wenn das Modul die Freigabe für
seine zugeordneten Sicherheitsausgänge
erteilt.
zeigen den momentanen Zustand des
Moduls an
07.10.15 de / 477
