- Seite 1 DEUTSCH SAFEMASTER Erweiterungsmodul RK 6929 Original E. Dold & Söhne GmbH & Co. KG Bregstraße 18 • 78120 Furtwangen • Deutschland 0280480 Telefon +49 7723 654-0 • Fax +49 7723 654356 dold-relays@dold.com • www.dold.com RK 6929 / 14.07.23 de / 766A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbol- und Hinweiserklärung............................3 Allgemeine Hinweise ................................3 Bestimmungsgemäße Verwendung ...........................3 Sicherheitshinweise................................3 Produktbeschreibung.................................5 Schaltbilder..................................5 Zulassungen und Kennzeichen ............................5 Anwendungen..................................5 Anschlussklemmen................................5 Geräteanzeige ...................................5 Technische Daten ................................6 Technische Daten ................................6 Standardtypen ...................................6 Varianten ...................................6 Vorgehen bei Störungen..............................6 Wartung und Instandsetzung.............................6 Kennlinien..................................7 Anschlussbeispiele ................................8 Anschlusstechnik................................25 Maßbilder (Maße in mm) ..............................25 Sicherheitstechnische Kenndaten RK 6929.22P_/100 ....................26... -
Seite 3: Symbol- Und Hinweiserklärung
Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das Gesamtkonzept der Steuerung, in die das Gerät eingebunden ist, ist vom Benutzer zu validieren. - Seite 4 RK 6929 / 14.07.23 de / 766A...
-
Seite 5: Produktbeschreibung

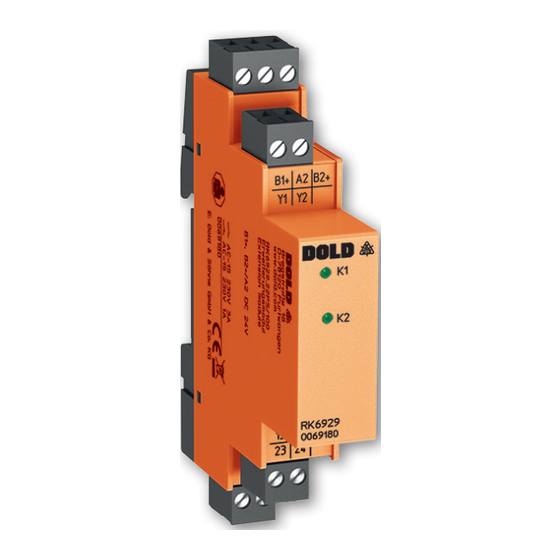

Sicherheitstechnik SAFEMASTER Erweiterungsmodul RK 6929 Ihre Vorteile • Kosten- und platzsparende Alternative zu Hilfsschützen • Mit steckbaren Anschlussblöcken für schnellen Geräteaustausch, optional - Mit Schraubklemmen - Mit Federkraftklemmen • Verstärkte Isolierung nach IEC 60664-1 und IEC 61010-1 Merkmale • Kann in Verbindung mit einem geeigneten Schaltgerät / Steuerung in Sicherheitsanwendungen wie folgt eingesetzt werden: - Bis zu PL e und Kategorie 4 nach EN ISO 13849-1 - Bis zu maximum SIL 3 nach EN IEC 62061... -
Seite 6: Technische Daten
Technische Daten Technische Daten Eingang Geräteabmessungen Nennspannung U Breite x Höhe x Tiefe DC 24 V Das Netzteil muss die Anforderungen RK 6929 PC: 17,5 x 122 x 71 mm RK 6929 PS: 17,5 x 107 x 71 mm von SELV / PELV erfüllen Spannungsbereich: 0,7 ... -
Seite 7: Kennlinien
Kennlinien I (A ) ° T ( C) M12430 Gerät freistehend. Max. Strom bei 60°C ( 2000m) bzw. 50°C (4000m) über £ 2 Kontakte = 4A = 2x4 A = 32A Gerät angereiht, mit Fremderwärmung durch Geräte gleicher Last. Max. Strom bei 50°C ( 2000m) bzw. -
Seite 8: Anschlussbeispiele
RK 6929.16, geeignet bis SIL2, Performance Level d, Kat. 2 (Die Anforderungen nach EN ISO 13849-1 für Kategorie 2 müssen erfüllt sein.) E. Dold & Söhne GmbH & Co. KG • D-78120 Furtwangen • Bregstraße 18 • Telefon +49 7723 654-0 • Fax +49 7723 654356 dold-relays@dold.com •... - Seite 17 SAFEMASTER Module d'extension RK 6929 Traduction de la notice originale E. Dold & Söhne GmbH & Co. KG Bregstraße 18 • 78120 Furtwangen • Allemagne 0280480 Téléphone +49 7723 654-0 • Fax +49 7723 654356 dold-relays@dold.com • www.dold.com RK 6929 / 14.07.23 fr / 766A...
-
Seite 26: Sicherheitstechnische Kenndaten Rk 6929.22P_/100
