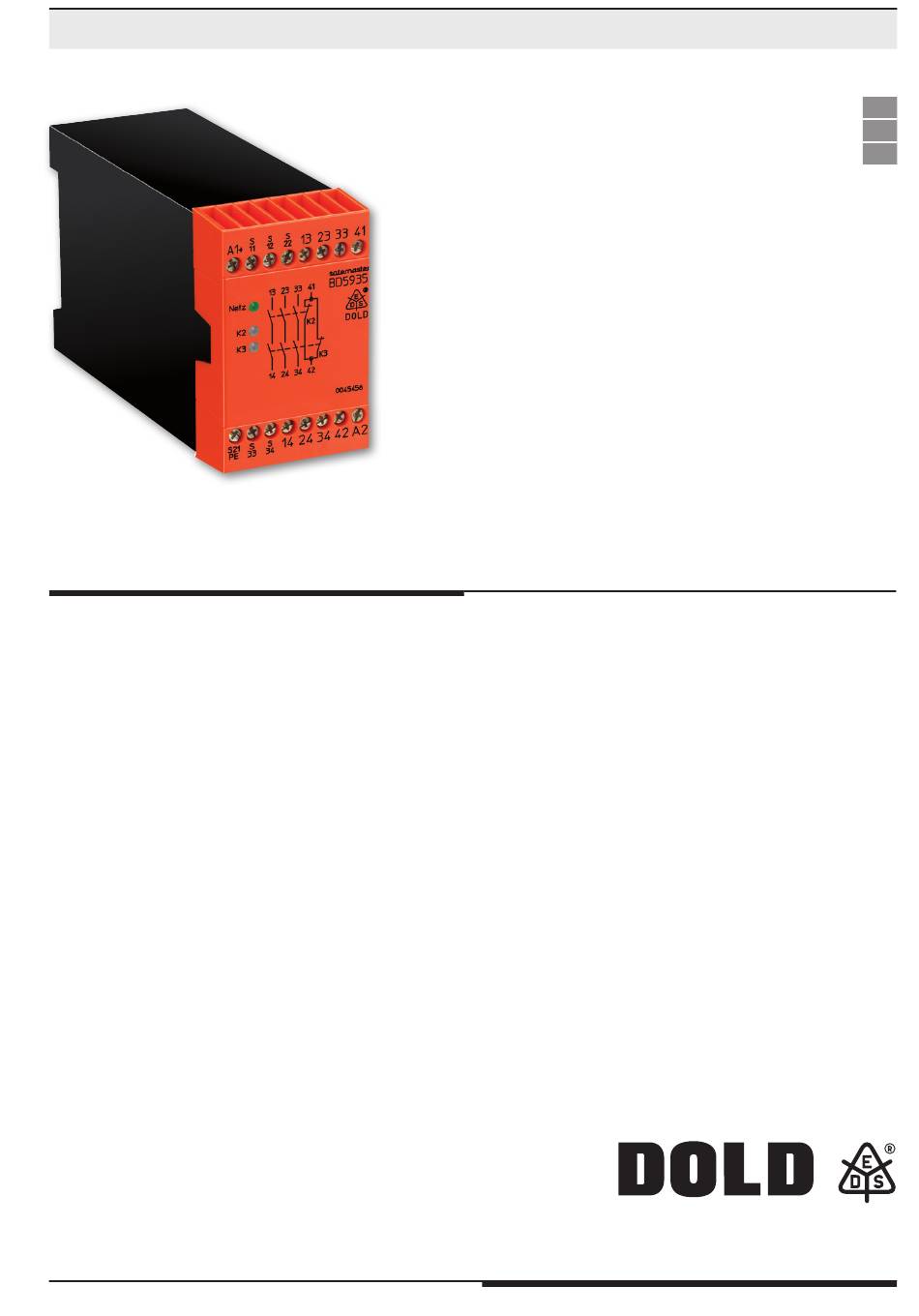

- Seite 1 Datenblatt / Betriebsanleitung DEUTSCH SAFEMASTER Not-Aus-Modul BD 5935 Original E. DOLD & SÖHNE KG Postfach 1251 • 78114 Furtwangen • Deutschland Telefon +49 7723 6540 • Fax +49 7723 654356 0262842 dold-relays@dold.com • www.dold.com BD 5935 / 22.01.19 de / 104A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbol- und Hinweiserklärung ............................3 Allgemeine Hinweise ................................3 Bestimmungsgemäße Verwendung ...........................3 Sicherheitshinweise ................................3 Produktbeschreibung .................................5 Funktionsdiagramm ................................5 Blockschaltbild ...................................5 Zulassungen und Kennzeichen ............................5 Anwendungen ..................................5 Geräteanzeigen .................................5 Geräteprogrammierung ..............................6 Schaltbilder ..................................6 Hinweise ....................................6 Technische Daten ................................7 CCC-Daten ..................................7 Standardtype ..................................7 Varianten ...................................8 Kennlinien ..................................8 Anwendungsbeispiele ................................9... -
Seite 3: Symbol- Und Hinweiserklärung
Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. automatischen Start nach einem Not-Aus verhindern. DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder • Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das jegliche Gewährleistung. - Seite 4 BD 5935 / 22.01.19 de / 104A...
-
Seite 5: Produktbeschreibung

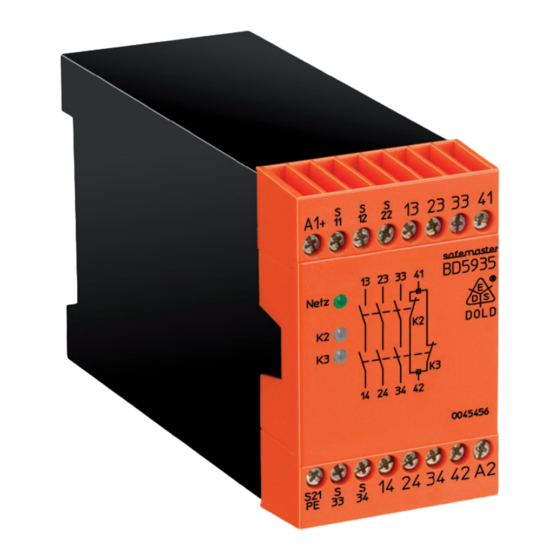

Sicherheitstechnik SAFEMASTER Not-Aus-Modul BD 5935 Ihre Vorteile • Sichere Unterbrechung von Schaltkreisen • Leitungsschlusserkennung am Ein-Taster • Vergoldete Kontakte auch zum Schalten von Kleinlasten (Signal für SPS) • Wahlweise Querschlusserkennung im Not-Aus-Steuerkreis • Schneller Geräteaustausch durch abnehmbare Klemmenleisten Merkmale • entspricht - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 - Safety Integrity Level (SIL 3) nach IEC/EN 61508... -
Seite 6: Geräteprogrammierung
Geräteprogrammierung M6227 Platte Schaltbilder Hinweise Leitungsschlusserkennung am Ein-Taster: Ist der Ein-Taster bereits vor Anlegen der Spannung an S12, S22 ge- schlossen (auch bei Leitungsschluss über dem Ein-Taster), lassen sich A1 S22 A1 T22 die Ausgangskontakte nicht einschalten. Ein Leitungsschluss über dem Ein-Taster, der nach der Aktivierung des Gerätes aufgetreten ist, wird beim erneuten Einschaltvorgang erkannt und das Einschalten der Ausgangskontakte wird verhindert. -
Seite 7: Technische Daten
Technische Daten Technische Daten Allgemeine Daten Eingang Nennbetriebsart: Dauerbetrieb Nennspannung U AC 24, 42, 48, 110, 115, 120, 127, 230, 240 V Temperaturbereich DC 24 V - 15 ... + 55 °C Betrieb: Spannungsbereich: AC 0,85 ... 1,1 U bei max. 90% Luftfeuchte bei 10% Restwelligkeit: DC 0,9 ... -
Seite 8: Varianten
Varianten Kennlinien BD 5935._ _/61: mit UL-Zulassung BD 5935.48/200: Klemmenbelegung gem. Schaltbild BD 5935.48/324: mit schnellem Auto-Start: typ. 500 ms, ohne Leitungsschlusserkennung am Ein-Taster BD 5935.48/824: mit schnellem Auto-Start: typ. 110 ms, ohne Leitungsschlusserkennung am Ein-Taster Bestellbeispiel für Varianten BD 5935 .48 /_ _ _ AC 230 V 50/60 Hz Nennfrequenz Schaltstrom I [A]... -
Seite 9: Anwendungsbeispiele
Anwendungsbeispiele Not- Not- A1(+) S11 S12 S22 A1(+) S11 S33 S34 S12 S22 S21/ PE(-) BD5935 BD5935 A2(-) S21/PE(-) A2(-) M6424 M6423 Zweikanalige Not-Aus-Schaltung ohne Querschlusserkennung Zweikanalige Not-Aus-Schaltung mit Querschlusserkennung. Bitte Hinweis "Geräteprogrammierung" beachten ! Bitte Hinweis "Geräteprogrammierung" beachten ! Schalterstellung: S1 nicht querschlusssicher Schalterstellung: S1 querschlusssicher S2 Handstart... - Seite 10 E. DOLD & SÖHNE KG • D-78114 Furtwangen • Postfach 1251 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com BD 5935 / 22.01.19 de / 104A...
- Seite 11 SAFEMASTER Emergency Stop Module BD 5935 Translation of the original instructions E. DOLD & SÖHNE KG P.O. Box 1251 • D-78114 Furtwangen • Germany Tel: +49 7723 6540 • Fax +49 7723 654356 0262842 dold-relays@dold.com • www.dold.com BD 5935 / 22.01.19 en / 104A...
- Seite 12 Contents Symbol and Notes Statement ............................13 General Notes .................................13 Designated Use ................................13 Safety Notes ..................................13 Product Description .................................15 Function Diagram ................................15 Block Diagram .................................15 Approvals and Markings ..............................15 Applications ..................................15 Indication ..................................15 Unit Programming ................................16 Circuit Diagrams ................................16 Connection Terminals ..............................16 Notes ....................................16 Technical Data .................................17 CCC-Data ..................................17...
-
Seite 13: Symbol And Notes Statement
DOLD cannot guarantee all the specifications of an installation or machine that was not designed by DOLD. The total concept of the control system into which the device is integrated must be validated by the user. DOLD also takes over no liability for recommendations which are given or implied in the following description. - Seite 14 BD 5935 / 22.01.19 en / 104A...
-
Seite 15: Product Description
Safety Technique SAFEMASTER Emergency Stop Module BD 5935 Your Advantages • Safe disconnection of electrical circuits • Line fault detection on ON pushbutton • Gold plated contacts to switch low loads (signal to PLC) • Optionally cross fault detection in emergency stop circuit •... -
Seite 16: Unit Programming
Unit Programming plate M7483 Circuit Diagrams Notes If the ON pushbutton was already closed before the voltage was applied at S12, S22 (also in the case of line fault via the ON pushbutton), the output contacts cannot be switched on. A1 S22 A1 T22 A line fault at the ON pushbutton which occured after activation of the unit... -
Seite 17: Technical Data
Technical Data Technical Data Input General Data Nominal voltage U AC 24, 42, 48, 110, 115, 120, 127, 230, 240 V Operating mode: Continuous operation DC 24 V Temperature range - 15 ... + 55 °C Voltage range: AC 0.85 ... 1.1 U Operation: at 10% residual ripple: DC 0.9 ... -
Seite 18: Variants
Variants Characteristics BD 5935._ _/61: with UL-approval BD 5935.48/200: special terminal arrangement see diagram BD 5935.48/324: with fast auto start: typ. 500 ms, without line fault detection on ON-button BD 5935.48/824: with fast auto start: typ. 110 ms, without line fault detection on ON-button Ordering example of Variants BD 5935 .48 /_ _ _ AC 230 V... -
Seite 19: Application Examples
Application Examples Two-channel emergency-stop circuit without cross fault detection. Two-channel emergency-stop circuit with cross fault detection. Please note "Unit programming" ! Please note "Unit programming" ! Switches in pos.: S1 no cross fault detection Switches in pos.: S1 cross fault detection S2 manual start S2 manual start Suited up to SIL3, Performance Level e, Cat. - Seite 20 E. DOLD & SÖHNE KG • D-78114 Furtwangen • PO Box 1251 • Telephone (+49) 77 23 / 654-0 • Telefax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com BD 5935 / 22.01.19 en / 104A...
- Seite 21 SAFEMASTER Module d'arrêt d'urgence BD 5935 Traduction de la notice originale E. DOLD & SÖHNE KG B.P. 1251 • 78114 Furtwangen • Allemagne Tél. +49 7723 6540 • Fax +49 7723 654356 0262842 dold-relays@dold.com • www.dold.com BD 5935 / 22.01.19 fr / 104A...
- Seite 22 Tables des matières Explication des symboles et remarques ..........................23 Remarques ..................................23 Usage approprié ................................23 Consignes de sécurité ..............................23 Description du produit ..............................25 Diagramme de fonctionnement ............................25 Schéma-bloc ..................................25 Homologations et sigles ..............................25 Utilisations ..................................25 Affichages ..................................25 Programmation de l‘appareil ............................26 Schémas ..................................26 Remarques ..................................26 Caractéristiques techniques ............................27...
-
Seite 23: Explication Des Symboles Et Remarques
• L'ouverture de l'appareil ou des transformations non autorisées annulent chine. DOLD n'est pas en mesure de garantir toutes les caractéristiques la garantie. d'une installation ou d'une machine dont la conception lui échappe. C'est à... - Seite 24 BD 5935 / 22.01.19 fr / 104A...
-
Seite 25: Description Du Produit
Technique de sécurité SAFEMASTER Module d'arrêt d'urgence BD 5935 Vos avantages • Interruption sécurisé des circuits • Détection des courts-circuits conducteurs sur le bouton Marche • Contacts dorés adaptés également au couplage de faibles charges (signal pour AP) • En option fonction marche automatique à l'application de la tension de service ou activation par le bouton Marche •... -
Seite 26: Programmation De L'appareil
Programmation de l‘appareil ´ ´ ´ ´ ´ ´ plaque M6228 Schémas Remarques Détection des courts-circuits conducteurs sur le bouton Marche: Si le bouton Marche est déjà fermé avant l'application de la tension sur S12, S22 (même s'il y a défaut de conducteur par ce bouton), les contacts de A1 S22 A1 T22 sortie ne se laissent pas enclencher. -
Seite 27: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Entrée Caractéristiques générales Tension assignée U 24, 42, 110, 115, 120, 127, 230, 240 V AC Type nominal de service: service permanent 24 V DC Plage de températures Plage de tensions: AC 0,85 ... 1,1 U - 15 ... -
Seite 28: Variantes
Variantes Courbes caractéristiques BD 5935._ _/61: avec agrément UL BD 5935.48/200: disposition des bornes selon schéma BD 5935.48/324: avec Start auto rapide: typique 500 ms, sans recconnaissance de c.c. BP Marche BD 5935.48/824: avec Start auto rapide: typique 110 ms, sans recconnaissance de c.c. -
Seite 29: Exemples D'utilisation
Exemples d‘utilisation arrêt arrêt d'urgence d'urgence marche marche A1(+) S11 S12 S22 A1(+) S11 S33 S34 S12 S22 S21/ PE(-) BD5935 BD5935 A2(-) S21/PE(-) A2(-) M6275 M6260 Couplage Arrêt d'urgence à 2 canaux sans détection des courts-circuits Couplage Arrêt d'urgence à 2 canaux avec détection des courts-circuits transversaux. - Seite 30 E. DOLD & SÖHNE KG • D-78114 Furtwangen • B.P. 1251 • Téléphone (+49) 77 23 / 654-0 • Téléfax (+49) 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com BD 5935 / 22.01.19 fr / 104A...
-
Seite 31: Beschriftung Und Anschlüsse
Beschriftung und Anschlüsse Maßbild (Maße in mm) Labeling and connections Dimensions (dimensions in mm) Marquage et raccordements Dimensions (dimensions en mm) M10054 Hutschiene DIN EN 60715 Geräteprogrammierung Setting Programmation de l'appareil M10278 plate M7483 ø 4 mm / PZ 1 0,8 Nm 7 LB. -
Seite 32: Sicherheitstechnische Kenndaten
Sicherheitstechnische Kenndaten Safety Related Data Données techniques sécuritaires EN ISO 13849-1: Intervall für zyklische Überprüfung Anforderung seitens der Sicherheits- der Sicherheitsfunktion Kategorie / Category: funktion an das Gerät Demand to our device based on the Intervall for cyclic test of the safety evaluated neccessary safety level of MTTF 238,4... -
Seite 33: Eg-Konformitätserklärung
EG-Konformitätserklärung CE-Declaration of Conformity Déclaration de conformité européenne BD 5935 / 22.01.19 de / en / fr / 104A... -
Seite 34: Notizen
Notizen Notice Note BD 5935 / 22.01.19 de / en / fr / 104A... -
Seite 35: Notizen
Notizen Notice Note BD 5935 / 22.01.19 de / en / fr / 104A... - Seite 36 E. DOLD & SÖHNE KG • D-78114 Furtwangen • Bregstraße 18 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com BD 5935 / 22.01.19 de / en / fr / 104A...
