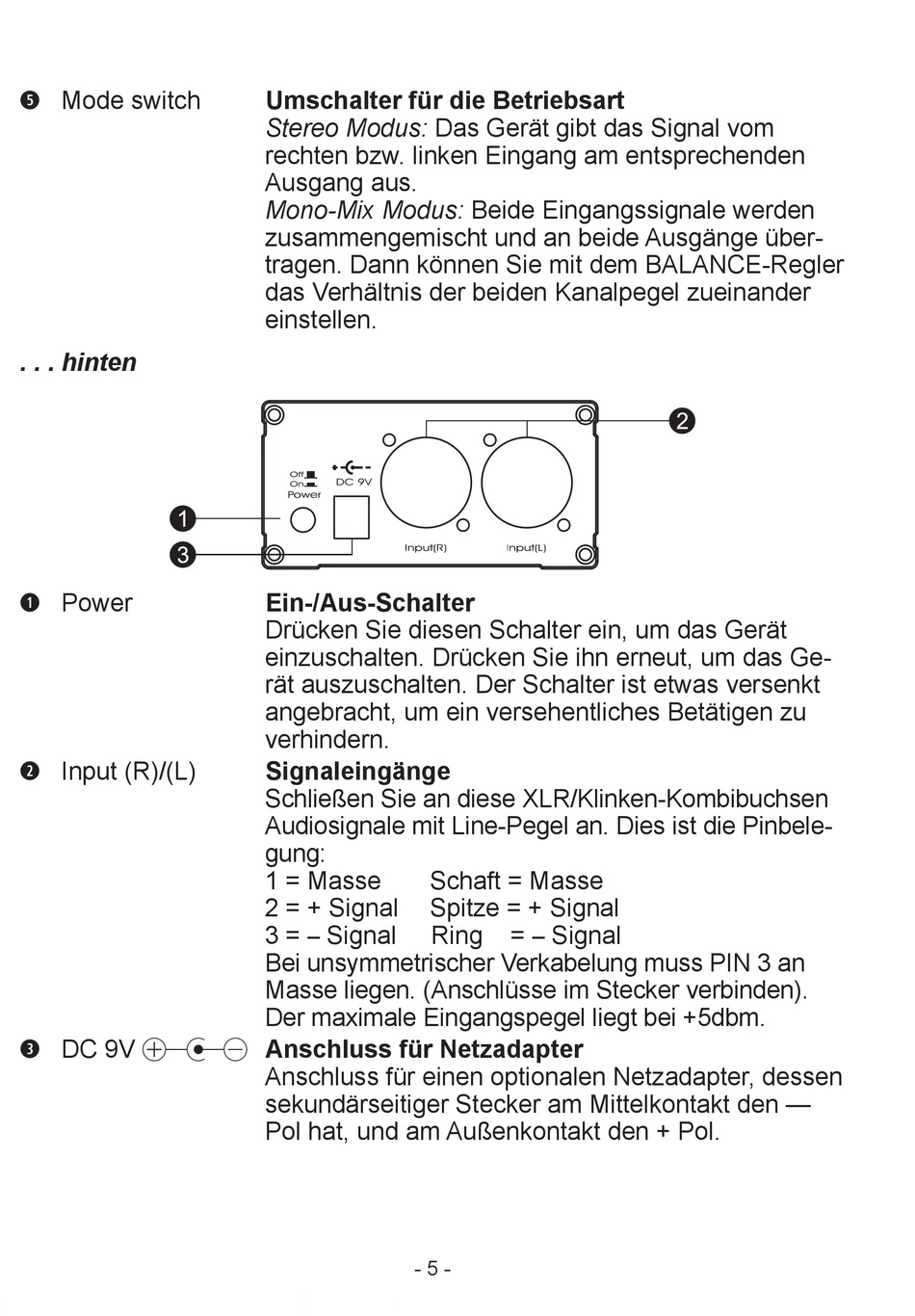

t Mode switch
. . . hinten
q Power
w Input (R)/(L)
e DC 9V
Umschalter für die Betriebsart
Stereo Modus: Das Gerät gibt das Signal vom
rechten bzw. linken Eingang am entsprechenden
Ausgang aus.
Mono-Mix Modus: Beide Eingangssignale werden
zusammengemischt und an beide Ausgänge über-
tragen. Dann können Sie mit dem BALANCE-Regler
das Verhältnis der beiden Kanalpegel zueinander
einstellen.
Ein-/Aus-Schalter
Drücken Sie diesen Schalter ein, um das Gerät
einzuschalten. Drücken Sie ihn erneut, um das Ge-
rät auszuschalten. Der Schalter ist etwas versenkt
angebracht, um ein versehentliches Betätigen zu
verhindern.
Signaleingänge
Schließen Sie an diese XLR/Klinken-Kombibuchsen
Audiosignale mit Line-Pegel an. Dies ist die Pinbele-
gung:
1 = Masse
2 = + Signal
3 = – Signal
Bei unsymmetrischer Verkabelung muss PIN 3 an
Masse liegen. (Anschlüsse im Stecker verbinden).
Der maximale Eingangspegel liegt bei +5dbm.
Anschluss für Netzadapter
Anschluss für einen optionalen Netzadapter, dessen
sekundärseitiger Stecker am Mittelkontakt den —
Pol hat, und am Außenkontakt den + Pol.
- 5 -
Schaft = Masse
Spitze = + Signal
Ring
= – Signal
