Aufbau und Funktion
Schutzeinrichtungen
4.14.6

Schutzeinrichtung Unterlegkeile

Die Unterlegkeile dienen der Sicherung des Futtermischwagens gegen unbeabsichtigtes
Wegrollen.
Pos. Bezeichnung
a
Unterlegkeile
4.14.7

Schutzeinrichtung Feststellbremse

Die angezogene Feststellbremse sichert die abgekuppelte Maschine gegen Verrollen. Betätigt
wird die Feststellbremse beim Verdrehen der Kurbel (a) über Spindel (b) und Seilzug (c).
Die Kurbel (a) wird aus der Verstell-Position um 180° verschwenkt und befindet sich dann in der
Ruhe-Position.
Pos. Bezeichnung
a
Handkurbel
b
Spindel
c Seilzug
Stand: 14.09.2020
a

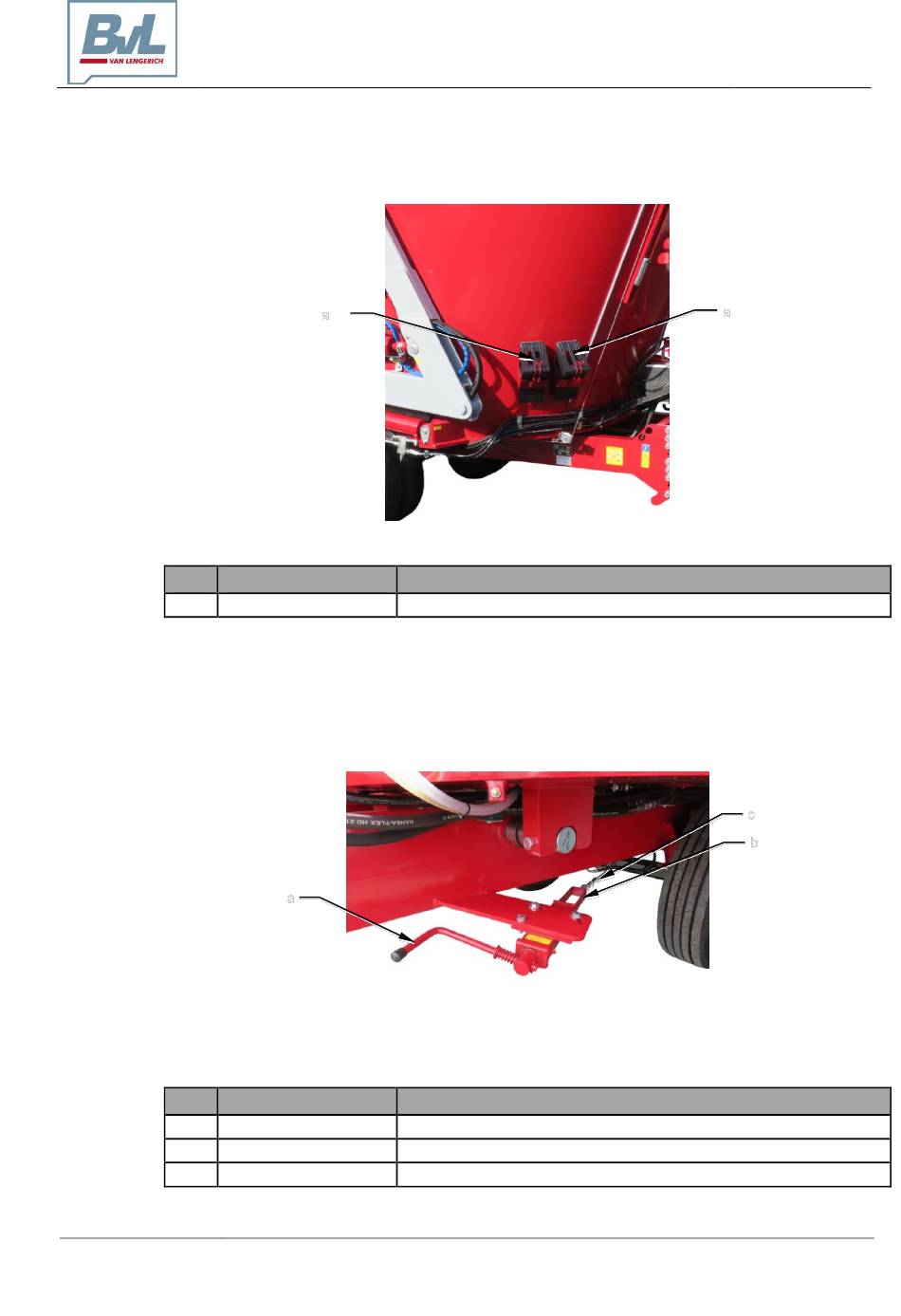

Abb. 4-42: Schutzeinrichtung Unterlegkeile
Funktion
Wegrollen des Futtermischwagens verhindern.
a
Abb. 4-43: Schutzeinrichtung Feststellbremse
Funktion
Feststellbremse anziehen/lösen.
Seilzug spannen/lockern.
Bremszylinder mit der Feststellbremse verbinden.
Kapitel 4
Seite 71
a
c
b
