ANNEXE

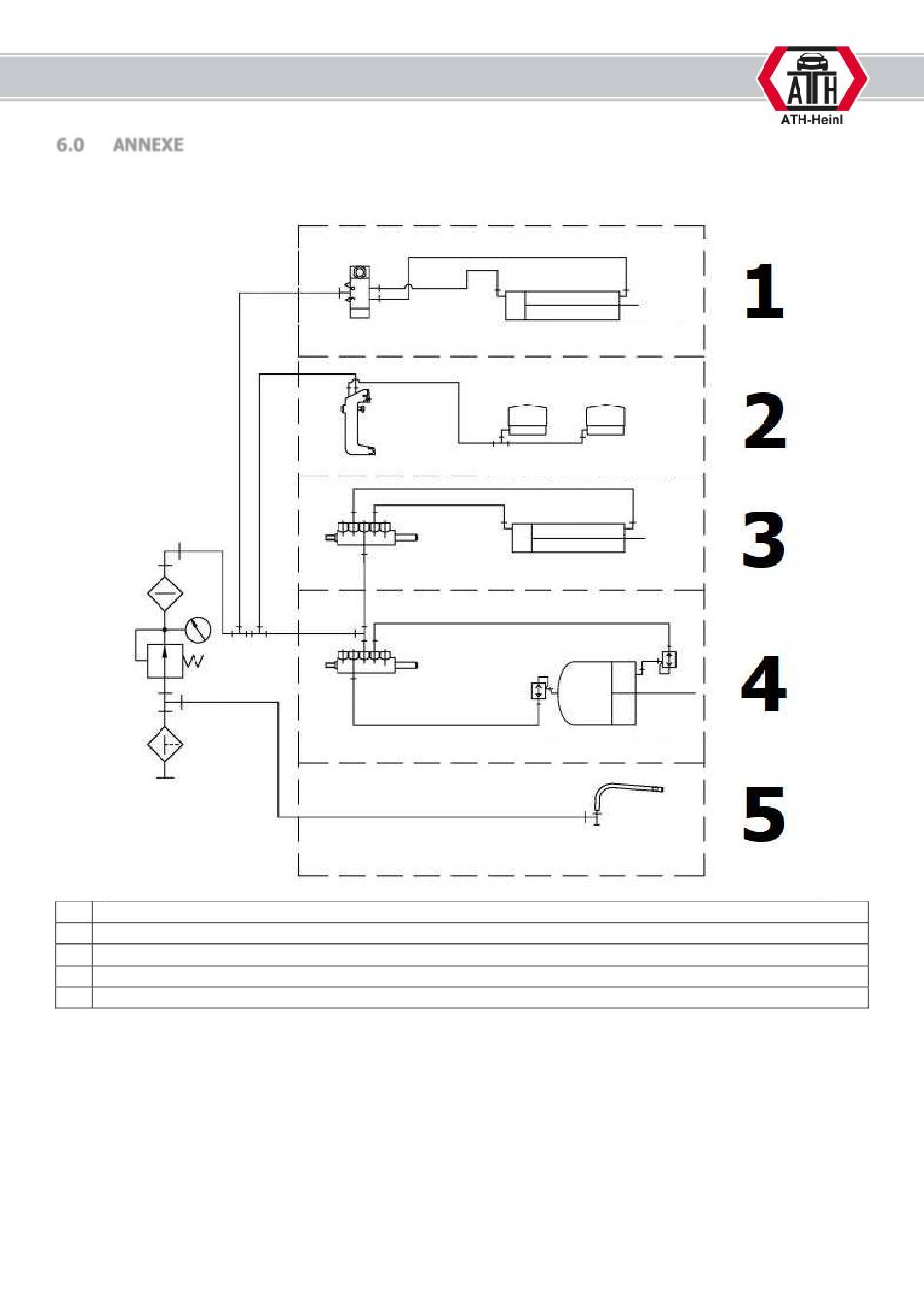

6.1 Schéma pneumatique
1 Système pneumatique bras auxiliaire
2 Système pneumatique colonne de montage
3 Système pneumatique vérin de pivotement
4 Système pneumatique vérin de détalonnage
5 Système pneumatique gonfleur
