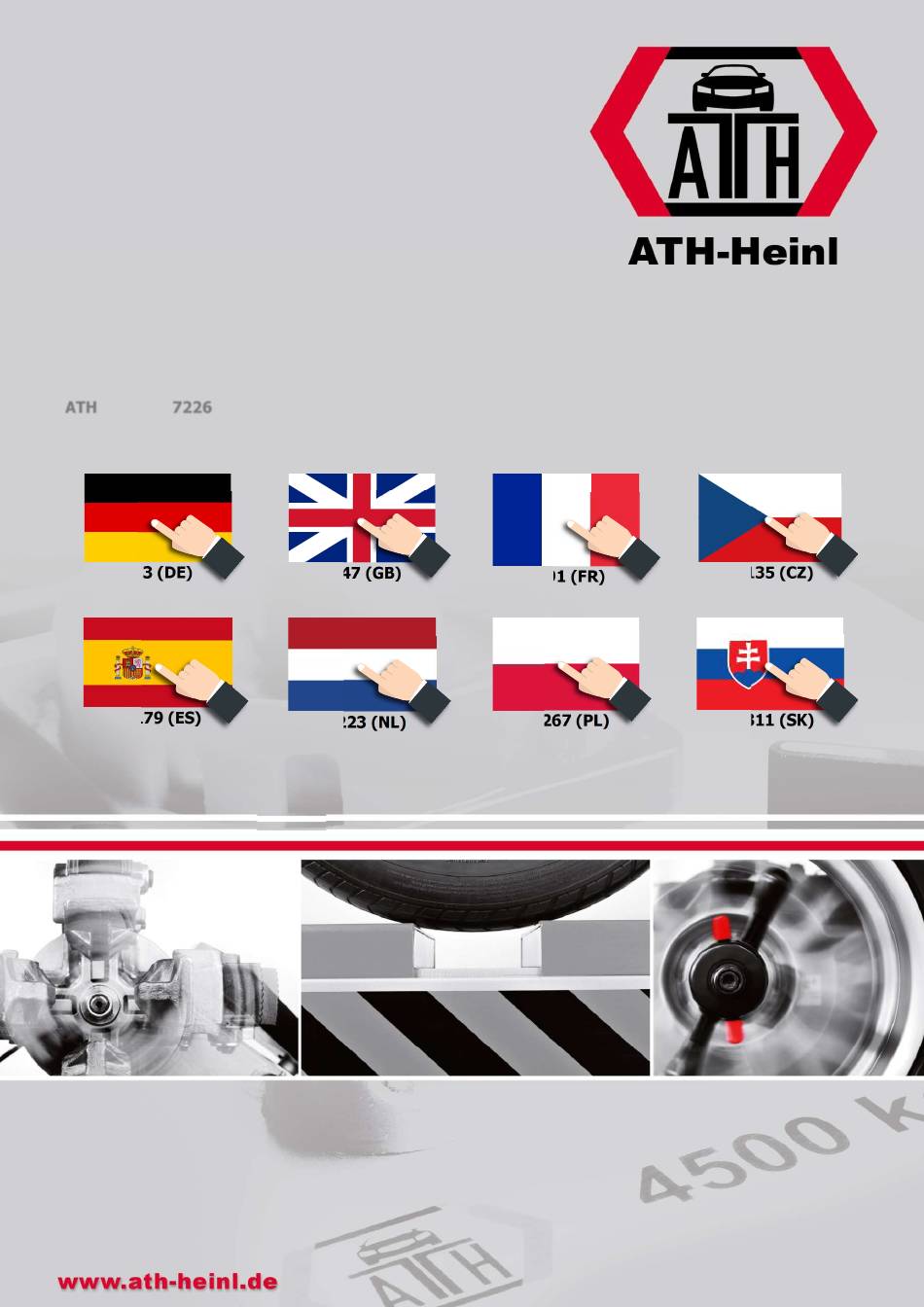

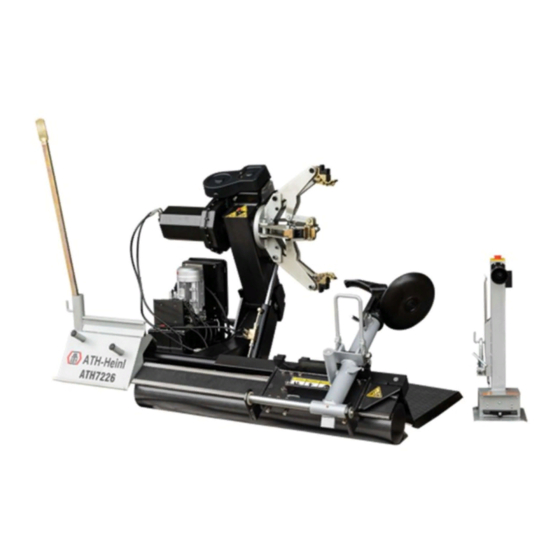

BEDIENUNGSANLEITUNG /
OPERATING INSTRUCTIONS
ATH
7226
S. 3 (DE)
S. 179 (ES)
S. 47 (GB)
S. 223 (NL)
S. 91 (FR)
S. 267 (PL)
S. 135 (CZ)
S. 311 (SK)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ATH-Heinl 7226

Inhaltszusammenfassung für ATH-Heinl 7226

  • Seite 1 BEDIENUNGSANLEITUNG / OPERATING INSTRUCTIONS 7226 S. 3 (DE) S. 47 (GB) S. 135 (CZ) S. 91 (FR) S. 179 (ES) S. 311 (SK) S. 267 (PL) S. 223 (NL)
  • Seite 2 7226 ® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 Produkthersteller ATH-Heinl GmbH & CO.KG - 2 -...
  • Seite 3 BEDIENUNGSANLEITUNG 7226 ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...

  • Seite 4: Inhaltsverzeichnis

    INHALT EINLEITUNG ..........................3 Allgemeine Informationen ...................... 3 Beschreibung ........................4 Bedienung ..........................6 Technische Daten ........................ 12 Maßzeichnung ........................13 INSTALLATION ........................14 Verpackung ......................... 14 Auspacken und Anheben ...................... 15 Lieferumfang ........................15 Standort ..........................16 Befestigung ......................... 17 Elektrischer Anschluss ......................

  • Seite 5: Einleitung

    EINLEITUNG Allgemeine Informationen DIESE ANLEITUNG IST EIN FESTER BESTANDTEIL DER MASCHINE. SIE MUSS VOM BENUTTZER GELESEN UND VERSTANDEN WERDEN. FÜR SCHÄDEN, DIE DURCH NICHTBEACHTUNG DIESER ANLEITUNG ODER DEN GÜLTIGEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN, WIRD KEINE HAFTUNG ÜBERNOMMEN. ACHTUNG: Folgen Sie den Anweisungen, um Verletzungen oder Beschädigungen vorzubeugen.

  • Seite 6: Beschreibung

    Beschreibung 1.2.1 Beschreibung Maschine 1. Bedienungseinheit 2. Schalter für Montagekopf & -schlitten 3. Schalter öffnen/schließen Spannklauen 4. Pedal Drehbewegung Links - rechts Spannklauenkopf 5. Montierhebel-Halterung 6. Elektroschaltkasten 7. Elektromotor 8. Öltank 9. Hydraulikventile 10. Ventil Spannzylinder 11. Druckmanometer 12. Getriebe 13.

  • Seite 7: Beschreibung Sicherheitseinrichtungen

    1.2.2 Beschreibung Sicherheitseinrichtungen Die Reifenmontiermaschine hat folgende Sicherheitseinrichtungen ACHTUNG!!! Entfernung und Manipulation der Sicherheitseinrichtungen der Maschine verletzt die europäischen Sicherheitsbestimmungen und entlastet Hersteller von jeglicher Haftung. Rückschlag-Ventil für den Spannzylinder der 4- Klauen-Spanneinheit (im Drehgelenk-Anschluss) Doppeldichtung Rückschlagventil am Hubzylinder des Auslegers. Druckbegrenzungsventil mit Werkseinstellung auf 160 bar ±5% Dieses begrenzt den hydraulischen Druck und ist...

  • Seite 8: Bedienung

    Bedienung 1.3.1 Überprüfung der verschiedenen Funktion Bevor Sie die Reifenmontiermaschine benutzen, sollten alle Funktion mit dem Bedienteil angesteuert und kontrolliert werden, um sicherzustellen, dass die Maschine ordnungsgemäß funktioniert. Dies sollte vor jeder Montage erfolgen. ACHTUNG!!! Achten Sie beim Betrieb der Montiermaschine auf alle beweglichen Teile. Achten Sie auf genügend Sicherheitsabstand, damit Sie nicht erfasst werden können.

  • Seite 9: Bedienung Der Reifenmontiermaschine

    1.3.3 Bedienung der Reifenmontiermaschine Diese Bedienungsanleitung gibt nur die Funktion der Maschine wieder, sie ersetzt nicht die fachliche Ausbildung und Qualifikation des Bedienungspersonals. ACHTUNG!!! Alle Reifenmontiermaschinen haben bewegliche oder verstellbare Bedienteile. Es ist zwingend darauf zu achten, dass der Bediener immer eine Arbeitsposition einnimmt, wo er die Arbeitsschritte sicher verfolgen und einsehen kann.

  • Seite 10: Demontage Eines Reifen

     Stellen Sie den Reifen auf die Innenseite des Tisches für den Montagearm. Fahren Sie mit dem Tisch bis kurz vor die Spannklauen.  Senken Sie den Spannklauenkopf bis zum Mittelpunkt der Felge.   Öffnen Sie die Spannklauen bis sie kleiner sind als der Durchmesser der Aufspannbohrung. Schieben Sie den Reifen über die Spannklauen und öffnen Sie diese bis der Reifen fest ist.

  • Seite 11: Demontage Eines Reifen Nur Mit Abdrückscheibe

    Nun mit der Abdrückscheibe die zweite Wulst abmontieren. 1.3.6 Demontage eines Reifen nur mit Abdrückscheibe Der Reifenwulst kann bei den meisten Rädern gleich mit einem Zug demontiert werden. Mit dem Ventildreher die Luft aus dem Reifen lassen. Es müssen zuvor beide Wülste abgedrückt und reichlich Montagepaste aufgetragen werden.

  • Seite 12: Montage Eines Reifen

    ACHTUNG!!! Wenn der Reifen über die zweite Schulter gedrückt wird kann dieser abspringen. Geeignete Vorsichtmaßnahmen treffen. 1.3.7 Montage eines Reifen Auf die Felge und den Reifen wird die Montagepaste großzügig aufgetragen. Der erste Wulst wird durch eindrücken und drehen der Felge aufmontiert.
  • Seite 13 ACHTUNG!!! Bei der Montage kann der Montagefinger stören, funktionieren Sie diesen dazu nach unten. In besonderen Fällen kann die Montage auch mit dem Montagefinger erfolgen. ACHTUNG!!! Nur mit ausreichender Montagepaste vermeiden Sie eine Beschädigung des Reifen und der Maschine. ACHTUNG!!! Sobald die Wulst abmontiert wird fällt der Reifen.

  • Seite 14: Technische Daten

    Technische Daten 7226 HD Spannbereich (A) 120 – 725 mm Felgendurchmesser max. (B) 26 Zoll Maximale Radbreite (D) 780 mm Raddurchmesser max. (C) 1550 mm Radgewicht max. 500 kg Abdrückkraft Druck / Zug Ca. 2.000 / 3.000 kg Montagegeschwindigkeit Spannfutterdrehzahl 6 / 12 U/min Betriebsdruck max.

  • Seite 15: Maßzeichnung

    Maßzeichnung 760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...

  • Seite 16: Installation

    INSTALLATION Die Maschine muss durch autorisiertes Personal gemäß der Anleitung aufgestellt werden. Die Bedienungsanleitung (inklusive Protokoll) ist wichtiger Bestandteil der Maschine bzw. des Produktes. !!!BITTE SORGFÄLTIG AUFBEWAHREN!!! Das Produkt ist nach Fertigstellung der Montage, Übergabe, ggf. Einweisung und anschließend regelmäßig gemäß...

  • Seite 17: Auspacken Und Anheben

    Auspacken und Anheben Entfernen Sie die obere Abdeckung der Verpackung und stellen Sie sicher, dass keine Schäden während des Transports verursacht wurden. Entfernen Sie den Sicherungsbolzen, um die Maschine von der Palette/Gestell zu entfernen. Zum Herunterheben der Maschine von der Palette/Gestell verwenden Sie ein geeignetes Hebemittel (evtl.

  • Seite 18: Standort

    RLF0922 - ALU-Spannring Ø175mm 721423 - Reifenklemme für ALU-Felgen RAR1110 - Abdrückrolle Standort Die Maschine sollte von brennbaren und explosiven Materialien, sowie vor Sonneneinstrahlung und intensivem Licht ferngehalten werden. Die Maschine sollte ebenso an einen gut belüfteten Ort aufgestellt werden. Die Maschine ist auf ausreichend festem Untergrund ggf.

  • Seite 19: Zeichnung

    Zeichnung Befestigung Hierbei sind die allgemeinen sowie die örtlichen Bestimmungen zu beachten. Daher sollten diese Schritte nur durch eine ausgebildete Fachkraft erledigt werden. Die Maschine ist auf ausreichend festem Untergrund ggf. nach Mindestanforderungen der Angaben im Fundamentplan aufzustellen und zu befestigen. Die Maschine muss an den vorgesehenen Punkten mit dazu geeigneten ggf.

  • Seite 20: Elektrischer Anschluss

    Elektrischer Anschluss Hierbei sind die allgemeinen sowie die örtlichen Bestimmungen zu beachten. Daher darf dieser Schritt nur durch eine ausgebildete Fachkraft erledigt werden. Achten Sie dabei auf die notwendige Zuleitung (siehe technische Daten). Der Anschluss sollte entsprechen mit einem 230V Schuko Stecker bzw. 5-phasigen 16 A CEE-Stecker (teilweise mitgeliefert) erfolgen.

  • Seite 21: Montage

    Montage Diese Anleitung ist nicht als Aufbauanleitung zu sehen, es werden hier nur Hinweise und Hilfen für sach- und fachkundige Monteure gegeben. Für folgende Arbeiten sind angemessene Kleidung und individuelle Schutzvorrichtungen zu tragen. Fehlerhafte Montage und Einstellungen führen zu Haftungs- und Gewährleistungsausschluss.

  • Seite 22: 2.10 Abschlussarbeiten

    Zum Befestigen der Maschine werden Schlaganker mit mindestens M12x100 empfohlen. A: Das Bohrloch mit min. 80 mm tiefe mittels eines Bohrers (Ø 12) versehen. Dabei die bereits am Grundrahmenvorhandenen Öffnungen als Schablone benutzen. B/C: Ist am Aufstellort ein zusätzlicher Bodenbelag vorhanden oder müssen wegen vorhandener Bodenneigung Pass-Stücke oder Keile verwendet werden, so sind längere Befestigungsdübel zu...

  • Seite 23: Betrieb

    BETRIEB Betriebsanweisung Betriebsanweisung Firma: Datum: Arbeitsplatz: für Tätigkeit: Reifenservicearbeiten Unterschrift: Gefahren für Mensch und Umwelt  Gefahr durch Lärm  Einzugsgefahren an der Maschine  Gefahr durch unkontrolliert bewegte Teile  Gefahr durch belastete Stäube der Bremsanlag Schutzmaßnahmen und Verhaltensregeln Tragen von enganliegender Kleidung ...

  • Seite 24: Grundsätzliche Hinweise

    Grundsätzliche Hinweise Mit der selbständigen Bedienung der Maschine dürfen nur Personen beschäftigt werden, die das 18. Lebensjahr vollendet haben, in die Bedienung der Maschine unterwiesen sind und ihre Befähigung hierzu gegenüber dem Unternehmer nachgewiesen haben. Sie müssen vom Unternehmer ausdrücklich mit dem Bedienen der Maschine beauftragt sein. Der Auftrag zum Bedienen der Maschine muss schriftlich erteilt werden.

  • Seite 25: Wartung

    WARTUNG Um einen sicheren Betrieb der Maschine zu gewährleisten, ist der Verwender dazu verpflichtet, die Maschine regelmäßig zu warten. Reparaturarbeiten dürfen nur von autorisierten Servicepartnern oder nach Rücksprache mit dem Hersteller durch den Kunden durchgeführt werden. Vor Wartungs- und Reparaturarbeiten muss: Die Maschine von ALLEN Versorgungsnetzen getrennt werden Hauptschalter aus Netzstecker ziehen ggf.

  • Seite 26: Sicherheitsbestimmungen Für Öl

    Druckluftanlage Mindestanforderung: PROMAT chemicals Druckluftöl Spezial Art. Nr.: 4000355209 Reinigung Mindestanforderung: Caramba Intensiv Bremsenreiniger acetonfrei Pflege und Schutz von Metallen, lackierten oder pulverbeschichteten Oberflächen Mindestanforderung: Petec Spray translucent - 500 ml Art. Nr. 73550 Petec Saugdose translucent - 1000ml Art. Nr. 73510 Petec UBS-Pistole Art.

  • Seite 27: Wartungsplan Bzw. Pflegeplan

    Wartungsplan bzw. Pflegeplan Intervall Prüfung von ALLEN sicherheitsrelevanten Teilen Reinigen Oberflächenschutz kontrollieren bzw. wiederherstellen Dichtheit vom Hydrauliksystem kontrollieren Oberflächenschutz bzw. Korrosionsschutz kontrollieren bzw. wiederherstellen Schäden an der Lackierung und Bauteilen kontrollieren bzw. wiederherstellen Auf Rostschäden kontrollieren bzw. beheben Hohlräume und nicht lackierte Stellen kontrollieren bzw. Nachbehandeln Dichtheit des Pneumatiksystems kontrollieren Kontrolle der Festigkeit von Schrauben Lagerspiel kontrollieren, schmieren &...

  • Seite 28: Fehlersuche / Fehleranzeige Und Abhilfe

    Fehlersuche / Fehleranzeige und Abhilfe Symptome Ursache Lösung Luftdruck / Hydraulikdruck zu Luftdruck erhöhen / Ölstand gering kontrollieren Maschine hat keine / nicht 2-Phasen-Lauf des Motors Elektrischen Anschluss kontrollieren genug Kraft Keilriemen nicht genug Keilriemen Nachspannen gespannt Montagewerkzeug hat zu Verschleiß...

  • Seite 29: Wartungs- Und Serviceanleitungen

    Wartungs- und Serviceanleitungen Sämtliche Wartungs- und Servicearbeiten sollten mindesten nach Wartungsplan erfolgen DRUCKLUFTWARTUNGSEINHEIT (Teilweise Bestand ggf. notwendig für die Tätigkeit) EINSTELLUNG DES ARBEITSDRUCKES:  Kontrollieren Sie den Arbeitsdruck, der im Manometer (1) angezeigt wird. Dieser muss den technischen Daten entsprechen. ...

  • Seite 30: Entsorgung

    Einstellung der Antriebsriemenspannung 1. Die Abdeckung (Gewichtsablage) vorsichtig abnehmen. 2. Befestigungsschrauben des Motors lösen. 3. Motor mittels Spannschraube verschieben, dabei auf die richtige Riemenspannung achten. 4. Befestigungsschrauben des Motors wieder anziehen. 5. Probelauf durchführen dabei darauf achten das der der Riemen nicht seitlich abläuft. 6.

  • Seite 31: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    Maschinenrichtlinie 2006/42/EG, Anhang II 1A, EMV-Richtlinie 2014/30/EU, Anh. IV In accordance to Machine Directive 2006/42/EG, Appendix II 1A, EMC Directive 2014/30/EU, App. IV Seriennummer Serial number ATH-Heinl GmbH &Co. KG Firmenbezeichnung und vollständige Anschrift des Herstellers Gewerbepark 9 Business name and full address of the manufacturer DE –...

  • Seite 32: Anhang

    ANHANG Pneumatik-Schaltplan Nicht relevant ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...

  • Seite 33: Elektrik-Schaltplan

    Elektrik-Schaltplan Art. # Beschreibung RHS0414 Hauptschalter RSA0387 Schalter für Pumpe RSA0387 Schalter für Motor Schütz für RMS0372 Motordrehrichtung im Uhrzeigersinn Schütz für RMS0372 Motordrehrichtung gegen Uhrzeigersinn Stromschalter für RMS0372 Pumpe Pumpenmotor Getriebemotor RTR0869 Transformator FU1- Sicherung RGR0412 Gleichrichter RSL0389 YV1- Magnetventil Kreuzschalter Druckschalter...

  • Seite 34: Hydraulik-Schaltplan

    Hydraulik-Schaltplan Hydraulikzylinder TGØ95x200 Hydraulikzylinder TGØ50x1000 Hydraulikzylinder TGØ50x380 Manometer Y-40 1, 2 Hydraulikleitung GPU Ø6-1-4UMPa1200 3, 5, 6 Hydraulikleitung GPU Ø6-3, 5-4UMPa880 Hydraulikleitung GPU Ø6-3, 5-4UMPa1520 Hydraulikzylinder Anschluss Ø8x140 Hydraulikzylinder Anschluss Ø8x105 Motor Y-90L4 Hydraulik Sperre TGF-YS6 Hydraulik Drehanschluss TGF-HJ4 Rückschlagventil TGF-DC6C Überdruckventil TGF-YL4-C Hydraulikfilter TGL-M18 DF1-DF3...

  • Seite 35: Garantiekarte

    Offener Mangel (Sichtbare Transportschäden, Vermerk auf Lieferschein des Spediteurs, Kopie des Lieferscheins und Fotos umgehend zu ATH-Heinl senden) Versteckter Mangel (Transportschaden wird erst beim Auspacken der Ware festgestellt, Schadensanzeige mit Bildern innerhalb 24 Stunden an ATH-Heinl senden) Ort & Datum Unterschrift & Stempel...

  • Seite 36: Umfang Der Produktgarantie

    Schönheitsfehler, die die Funktion nicht beeinträchtigen.  GARANTIE GILT NICHT, WENN DIE GARANTIEKARTE NICHT AN ATH-HEINL ZUGESENDET WORDEN IST. Es wird darauf hingewiesen, dass Schäden und Störungen, die durch Nichteinhalten von Wartungs- und Einstellarbeiten (gem. Bedienungsanleitung und/oder Einweisung), fehlerhafte Elektroanschlüsse (Drehfeld, Nennspannung, Absicherung) oder unsachgemäße Nutzung (Überlastung, Aufstellung im Freien, techn.

  • Seite 37: Prüfbuch

    PRÜFBUCH Dieses Prüfbuch (inklusive Protokoll) ist wichtiger Bestandteil der Bedienungsanleitung bzw. des Produktes. !!!BITTE SORGFÄLTIG AUFBEWAHREN!!! Prüfung Das Produkt ist nach Fertigstellung der Montage, Übergabe, ggf. Einweisung und anschließend regelmäßig gemäß den im Betreiberland gültigen Vorschriften und gesetzlichen Bestimmungen durch eine hierfür geeignete und zugelassene Firma oder Einrichtung überprüfen zu lassen.

  • Seite 38: Aufstellungs- Und Übergabeprotokoll

    Aufstellungs- und Übergabeprotokoll Aufstellungsort: Gerät / Anlage: Firma: Hersteller: Straße: Typ / Modell: Ort: Serien-Nr.: Land: Baujahr: Zuständiges Verkaufshaus: Das oben angegebene Produkt wurde montiert, auf Funktion und Sicherheit überprüft und in Betrieb genommen. Die Aufstellung erfolgte durch: den Betreiber den Sachkundigen Der Betreiber bestätigt das ordnungsgemäße Aufstellen des Produkt-Typs, alle Informationen dieser Betriebsanleitung und Protokoll gelesen wie verstanden zu haben und entsprechend zu beachten, sowie diese...

  • Seite 39: Prüfplan

    Prüfplan Typenschild Kurzbedienungsanleitung Bedienungsanleitung Sicherheitskennzeichen Kennzeichnung für Bedienung Weitere Kennzeichnung Konstruktion (Verformung, Risse) Befestigungsdübel und Standsicherheit Zustand Betonboden (Risse) Zustand / Allgemeinzustand Zustand / Sauberkeit Zustand / Pflege und Versiegelung Zustand / Flüssigkeiten Zustand / Schmierung Zustand / Aggregat Zustand / Antrieb Zustand / Motor Zustand / Getriebe Zustand / Zylinder...

  • Seite 40: Sichtprüfung (Befugte Sachkundige Person)

    Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
  • Seite 41 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
  • Seite 42 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
  • Seite 43 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...

  • Seite 44: Notizen

    NOTIZEN ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...
  • Seite 45 ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...
  • Seite 46 ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03...
  • Seite 47 OPERATING INSTRUCTIONS 7226...
  • Seite 48 Visual inspection (authorised expert) ................. - 38 - NOTES ..........................- 42 - ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 2 -...

  • Seite 49: Introduction

    TIP: Provides more information on functionality and tips for using the device efficiently. Appropriate protective clothing must be worn for all work on the described system. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 50: Description

    23. Lateral lock for mounting head 24. Manual lateral shift 25. Cylinder for hydraulic lateral shift ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 4 -...
  • Seite 51 This cuts off the power supply when the engine overheats Mechanical locking of the tool arm ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 5 -...

  • Seite 52: Operation

    The tyre changer is not splash-proof, so do not clean wheels on the machine with water jets.  ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 53: Clamping The Wheel

    E/1-E6). Use the four clamping jaws to select the appropriate clamp for the rim. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 7 -...
  • Seite 54 The tyre is then levered over the rim by lowering the rim and pulling the mounting hooks. Turn counterclockwise to remove the bead. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 8 -...
  • Seite 55 Before the tyre is completely removed, remove the mounting plate and move the rim down so that the tyre is pushed over the rim. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Seite 56 Install the tyre clamp at the 6 o'clock position and mount it with the mounting disc. This is a simple and straightforward mounting. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...
  • Seite 57 As soon as the bead is removed, the tyre falls. Ensure that there are no persons or objects in the danger area of the machine. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 58: Technical Data

    (3x) 400/500 V/Hz Noise level 55 – 80 dB(A) Weight (net) 532 kg ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 59: Scale Drawing

    760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 13 -...

  • Seite 60: Installation

    L1: 2.030mm / L2: 800mm Height 950mm Storage temperature -10 to +50 °C ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 61: Unpacking The Machine

    RLF0923 - aluminium clamping ring Ø200mm RLF0922 - aluminium clamping ring Ø175mm ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 15 -...

  • Seite 62: Location

    < 1500 m Humidity 50% at 40 °C – 90% at 20 °C ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 16 -...

  • Seite 63: Fixing

    When assembling on floor coverings, check their load-bearing capacity. A construction expert should be consulted for inspection when mounting on floor coverings. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 64: Electrical Connection

    The minimum requirement and minimum oil quantity must be checked and ensured. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 65: Assembly

    + 500 mm + 500 mm 1045 Floor Ferroconcrete Electro-soldered grid Gravel ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 66: 2.10 Completion Of Work

    Warning: in some cases, this must be checked at regular intervals and tightened if necessary (note in the instructions). ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 67: Operation

    Annual check of the machine by an authorised and trained person  ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 21 -...

  • Seite 68: Basic Information

    Moving parts of the machine can catch loose clothing, long hair or jewellery. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 69: Maintenance

    Impact anchor M8 x 100 Minimum requirement for truck mounting machine: Impact anchor M12 x 100 ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 23 -...

  • Seite 70: Safety Regulations For Oil

    IF THE ABOVEMENTIONED POINTS ARE NOT FULFILLED, THE WARRANTY CLAIM IS EXCLUDED ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 24 -...

  • Seite 71: Maintenance Or Service Plan

    Check motor and transmission for function and wear Check welds and construction Visual inspection (according to inspection plan) ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 25 -...

  • Seite 72: Troubleshooting / Error Display And Solutions

    Remove rust, clean and restore protection, possibly damage surface. maintenance ALWAYS USE ORIGINAL PARTS AND ACCESSORIES. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 26 -...

  • Seite 73: Maintenance And Service Instructions

    Check the water level in the separator (2). Water is drained when the valve (B) is opened.  ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 74: Disposal

    The machine contains some substances that can pollute the environment and cause harm to the human body if not handled correctly. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 75: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 76: Appendix

    APPENDIX Pneumatic circuit diagram Not relevant! ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 77: Electric Circuit Diagram

    Solenoid valve Intermediate switch Pressure switch Microswitch Emergency stop switch Timer Relay ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 78: Hydraulic Circuit Diagram

    Hydraulic solenoid valve 4WE6E61/CG24 Gear pump CBK-2.5 Oil circuit pressure line Oil circulation return ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 32 -...

  • Seite 79: Warranty Card

    ATH-Heinl within 24 hours) Place & Date Signature & Stamp ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 33 -...

  • Seite 80: Scope Of The Product Warranty

    (overload, outdoor installation, technical changes) are excluded from the warranty! ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 34 -...

  • Seite 81: Inspection Log

    Make a note of all the data below Manufacturer & type of mounting materials used: ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG...

  • Seite 82: Installation And Handover Log

    Date and operator signature Operator name and company stamp ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 36 -...

  • Seite 83: Inspection Plan

    Condition / mechanical safety device Condition / functions under load Inspection sticker issued ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 37 -...

  • Seite 84: Visual Inspection (Authorised Expert)

    Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 38 -...
  • Seite 85 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 39 -...
  • Seite 86 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 40 -...
  • Seite 87 Delete if not applicable Confirmation of operator or a representative with date and signature ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 41 -...
  • Seite 88 NOTES ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 89 ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 90 ® Copyright ATH-Heinl GmbH & Co. KG, All rights reserved / Misprints and technical changes reserved / As of: 2020-03 Manufacturer ATH-Heinl GmbH & CO.KG - 44 -...
  • Seite 91 MANUEL D'UTILISATION 7226...
  • Seite 92 Contrôle visuel (personne qualifiée autorisée) ..............- 38 - NOTICES ..........................- 42 - ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 93: Introduction

    Le port de vêtements de protection adéquats est obligatoire pour tous les travaux sur l'installation décrite. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 94: Description

    24. Coulisseau latéral manuel 25. Vérin de coulisseau latéral hydraulique ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 4 -...

  • Seite 95: Description Des Dispositifs De Sécurité

    Dispositif de blocage mécanique du bras de l'outil ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 96: Utilisation

     sur le démonte-pneu avec un jet d'eau. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 6 -...
  • Seite 97 Sélectionnez la forme de jante appropriée avec les quatre griffes de centrage pour le serrage. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 98: Démontage D'un Pneu

    Le démontage du talon a lieu dans le sens contraire des aiguilles d'une montre. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 99 être détalonné de la jante. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 100 Le montage est simple et soigné. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 101 Dès que le talon est démonté, le pneu tombe. Veillez à ce qu'il n'y ait ni personne, ni aucun objet dans la zone de danger. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 102: Caractéristiques Techniques

    55 à 80 dB(A) Poids (net) 532 kg ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 103: Croquis Coté

    1570 – 1940 mm 1890 – 2080 mm ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 13 -...

  • Seite 104: Installation

    950 mm Température de stockage -10 à +50 °C ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 105: Déballage De La Machine

    280 mm RLF0924 - Anneau de serrage en aluminium Ø ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 15 -...

  • Seite 106: Lieu

    Taux d'humidité dans l'air 50% à 40°C – 90% à 20 °C ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 107: Fixation

    à un expert en construction pour une expertise. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 108: Raccordement Électrique

    Attention : (Un encrassement de l'installation est également possible lors d'un remplissage d'huile) ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 109: Montage

    + 500 mm Béton armé Grille électrosoudée Graviers ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 110: 2.10 Travaux Finaux

    être contrôlés régulièrement et être resserrés le cas échéant (remarque dans le manuel). ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 111: Exploitation

    Contrôle annuel des machines par une personne mandatée et formée  ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 112: Remarques Générales

    Les vêtements lâches, cheveux longs ou des bijoux peuvent être happés par les pièces mobiles de la machine. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 113: Maintenance

    Exigence minimale pour machines de levage PL : Cheville d'ancrage M12 x 100 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 114: Dispositions De Sécurité Pour L'huile

    DANS LE CAS OÙ CES POINTS NE SONT PAS REMPLIS, AUCUNE RÉCLAMATION EN GARANTIE N'EST ACCEPTÉE ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 115: Plan De Maintenance Ou D'entretien

    Contrôler les soudures et la construction Effectuer les contrôles visuels (conformément au plan de contrôle) ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 116: Dépannage / Affichage Des Défauts Et Solution

    échéant VEILLEZ À TOUJOURS UTILISER DES PIÈCES ET ACCESSOIRES D'ORIGINE. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 117: Instructions De Maintenance Et De Service

    L'eau est évacuée en ouvrant la soupape (B).  ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 118: Élimination

    ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 119: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 120: Annexe

    ANNEXE Schéma pneumatique Not relevant ! ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 121: Schéma Électrique

    Permutateur Pressostat Microcontact Bouton d'arrêt d'urgence Minuterie Relais ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 122: Schéma Hydraulique

    Circuit d'huile de la conduite de refoulement Circuit d'huile du retour ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 123: Carte De Garantie

    24 heures à ATH-Heinl) Lieu et date Signature et cachet ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 33 -...

  • Seite 124: Étendue De La Garantie Produit

    (surcharge, mise en place à l'extérieur, modifications techniques) ne sont pas couverts par la garantie. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 125: Registre De Contrôle

    Notez toutes les données ci-dessous Fabricant et type des matériaux de montage utilisés : ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 126: Procès-Verbal D'installation Et De Remise

    Date et signature de l'exploitant Nom et cachet commercial de l'exploitant ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 127: Plan De Contrôle

    État / Fonctions sous charge Plaquette de contrôle délivrée ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 37 -...

  • Seite 128: Contrôle Visuel (Personne Qualifiée Autorisée)

    Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 129 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 130 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
  • Seite 131 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...

  • Seite 132: Notices

    NOTICES ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 133 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 134 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2020-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 44 -...

  • Seite 135: Návod K Obsluze

    NÁVOD K OBSLUZE 7226...
  • Seite 136 Vizuální kontrola (povolanou odborně znalou osobou) ............- 38 - POZNÁMKY ......................... - 42 - ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 2 -...

  • Seite 137: Úvod

    U všech prací na popsaném zařízení se musí nosit vhodný ochranný oděv. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 3 -...

  • Seite 138: Popis

    23. boční blokování montážní hlavice 24. manuální boční posunování 25. válec pro hydraulické boční posunování ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 4 -...
  • Seite 139 Tato ochrana v případě přehřátí motoru přeruší přívod elektrického proudu Mechanická aretace ramene nástroje ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 5 -...

  • Seite 140: Obsluha

    Stroj k montáží plášťů nedisponuje ochranou před stříkající vodou, proto nikdy kola nečistěte na stroji proudem vody. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...
  • Seite 141 Ráfky pro nákladní vozidla existují v různých tvarech (obr. 8 E/1-E6). Pomocí těchto čtyř upínacích zubů zvolte vhodný upínací tvar ráfku. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 7 -...
  • Seite 142 Pak se plášť snížením ráfku a tažením montážního háku vypáčí přes ráfek ven. Otáčením proti směru hodinových ručiček demontujte (sejměte) patku. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 8 -...
  • Seite 143 Před kompletní demontáží pláště odstraňte montážní kotouč a ráfek spusťte dolů tak, aby byl plášť tlačen přes obruč ven. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...
  • Seite 144 Sponu k montáži plášťů umístěte do polohy 6 hodin a poté montujte pomocí montážního kotouče. Tento typ montáže je snadný a šetrný. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...
  • Seite 145 Jakmile je patka demontovaná, plášť spadne. Dbejte na to, aby se v nebezpečné oblasti nenacházely jakékoli osoby ani předměty. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 146: Technické Údaje

    Napětí pohonu (3x) 400/500 V/Hz Hladina hluku 55–80 dB(A) Hmotnost (netto) 532 kg ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 147: Rozměrový Výkres

    Rozměrový výkres 760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 13 -...

  • Seite 148: Instalace

    L1: 2.030mm / L2: 800mm Výška 950 mm Teplota skladování -10 až +50 °C ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 149: Vybalení Stroje

    RLF0923 - HLINÍKOVÝ upínací kroužek Ø 200 mm RLF0922 - HLINÍKOVÝ upínací kroužek Ø 175 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 150: Umístění

    < 1500 m Vlhkost vzduchu 50% při 40°C – 90% při 20 °C ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 16 -...

  • Seite 151: Upevnění

    Při montáži v poschodí musíte zkontrolovat dostatečnou nosnost podlaží. Obecně se v případě montáže v poschodí doporučuje vše konzultovat s odborným znalcem z oblasti stavebnictví, který situaci posoudí. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 152: Elektrické Připojení

    Je třeba zkontrolovat, resp. obnovit minimální požadavky a minimální množství oleje. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 153: Montáž

    425 kg / cm² + 500 mm + 500 mm podlaha železobeton elektricky pájená mřížka štěrk ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 154: 2.10 Závěrečné Práce

    (upozornění v návodu). ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 20 -...

  • Seite 155: Provoz

    Po ukončení práce stroj vyčistěte Roční kontrola strojů, kterou provede pověřená a zaučená osoba  ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 21 -...

  • Seite 156: Zásadní Upozornění

    Pohyblivé díly stroje mohou zachytit volný oděv, dlouhé vlasy nebo šperky. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 22 -...

  • Seite 157: Údržba

    Nárazová kotva M8 x 100 Minimální požadavky na montážní stroj pro nákladní vozidla: ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 23 -...

  • Seite 158: Bezpečnostní Upozornění Pro Olej

    Nepoužívejte čisticí prostředky, které škodí pokožce. POKUD UVEDENÉ BODY NESPLNÍTE, ZTRÁCÍTE NÁROK NA GARANCI VÝROBCE ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 24 -...

  • Seite 159: Harmonogram Údržby, Resp. Harmonogram Ošetření

    Kontrola funkčnosti a opotřebení motorů a převodů Kontrola svařených švů a konstrukce Provedení vizuální kontroly (dle harmonogramu kontrol) ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 25 -...

  • Seite 160: Hledání Závad / Indikace Závady A Náprava

    údržba MĚJTE NA PAMĚTI, ŽE SE MUSÍ POUŽÍT POUZE ORIGINÁLNÍ DÍLY A PŘÍSLUŠENSTVÍ. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 26 -...

  • Seite 161: Návody K Údržbě A Servisních Prací

    Zkontrolujte hladinu vody v odlučovači (2).  Otevřete ventil (B), vypustíte tím vodu.  ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 162: Likvidace

    Stroj obsahuje některé látky, které zatěžují životní prostředí a mohou poškodit lidské zdraví, pokud se s nimi bude zacházet nesprávně. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 163: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 164: Příloha

    PŘÍLOHA Schéma pneumatického zapojení Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 165: Schéma Elektrického Zapojení

    ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 166: Schéma Hydraulického Zapojení

    4WE6E61/CG24 zubové čerpadlo CBK-2.5 tlakové potrubí olejového okruhu zpětný tok olejového okruhu ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 32 -...

  • Seite 167: Záruční Karta

    24 hodin na adresu firmy ATH-Heinl) Místo a datum Podpis a razítko ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 33 -...

  • Seite 168: Rozsah Záruky Na Výrobek

    (přetížení, umístění venku, techn. změny), mají za následek ztrátu záruky! ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG...

  • Seite 169: Kontrolní Deník

    Typový štítek Poznačte si následně všechny údaje Výrobce a typ používaných montážních materiálů: ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 35 -...

  • Seite 170: Protokol O Umístění A Předání

    číslo a název VKH Datum a podpis provozovatele Název a firemní razítko provozovatele ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 36 -...

  • Seite 171: Harmonogram Kontrol

    Stav / Mechanické bezpečnostní zařízení Stav / Funkce pod zátěží Kontrolní plaketa udělena ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 37 -...

  • Seite 172: Vizuální Kontrola (Povolanou Odborně Znalou Osobou)

    Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 38 -...
  • Seite 173 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 39 -...
  • Seite 174 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 40 -...
  • Seite 175 Nedostatky odstraněny **) ________________________________________________________ Nevhodné prosím přeškrtněte Potvrzení provozovatele nebo pověřené osoby s datem a podpisem ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 41 -...

  • Seite 176: Poznámky

    POZNÁMKY ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 177 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 178 ® Copyright ATH-Heinl GmbH & CO.KG, Všechna práva vyhrazena / Tiskové chyby a technické změny vyhrazeny / Stav: 2020-03 Výrobce ATH-Heinl GmbH & CO.KG - 44 -...
  • Seite 179 MANUAL DE INSTRUCCIONES 7226...
  • Seite 180 Plan de inspección ......................- 37 - Inspección visual (especialista autorizado) ................. - 38 - NOTAS ..........................- 42 - ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 181: Introducción

    Para todos los trabajos en el equipo descrito deberá utilizarse la ropa de seguridad correspondiente. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 182: Descripción

    23. Bloqueo lateral cabezal de montaje 24. Desplazamiento lateral manual 25. Cilindro para desplazamiento lateral hidráulico ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 183 Esta corta la fuente de alimentación cuando el motor se sobrecalienta. Bloqueo mecánico del brazo de la herramienta. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 184: Manejo

    La máquina de montaje de neumáticos no es a prueba de salpicaduras, por lo que no limpie las ruedas  sobre la máquina con un chorro de agua. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 185 E/1-E6). Utilice las cuatro garras de sujeción para seleccionar la forma de sujeción apropiada de la llanta. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 186 Luego, se coloca el neumático sobre la llanta bajando la llanta y tirando de los ganchos de montaje. Desmonte el talón girando en sentido antihorario. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 187 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 188 Instale la abrazadera del neumático en la posición de las 6 en punto y móntela con el disco de montaje. Esta es una instalación sencilla y cuidadosa. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 189 Una vez que se retira el talón, el neumático cae. Asegúrese de que no haya personas ni objetos en el área de peligro. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 190: Datos Técnicos

    (3x) 400/500 V / Hz Nivel de ruido 55-80 dB (A) Peso (neto) 532 kg ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 191: Dibujo Acotado

    760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 13 -...

  • Seite 192: Instalación

    L1: 2.030mm / L2: 800mm Alto 950 mm Temperatura de almacenamiento -10 hasta +50 °C ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 193: Desembalaje De La Máquina

    RLF0923 - Anillo de sujeción ALU Ø200mm RLF0922 - Anillo de sujeción ALU Ø175mm ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 194: Ubicación

    < 1500 m Humedad del aire 50 % a 40°C – 90 % a 20 °C ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 195: Fijación

    Por lo general, se recomienda consultar a un profesional de la construcción en caso de montaje sobre prelosas. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 196: Conexión Eléctrica

    Deberán controlarse y establecerse los requisitos mínimos y la cantidad mínima de aceite. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 197: Montaje

    + 500 mm + 500 mm Suelo Hormigón armado Rejilla electrosoldada Grava ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 198: 2.10 Trabajos Finales

    (véase el manual de instrucciones). ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 199: Funcionamiento

    Inspección anual de la máquina por parte de una persona autorizada y capacitada  ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 200: Indicaciones Básicas

    La ropa suelta, el cabello largo o las joyas pueden quedar atrapados en las piezas móviles de la máquina. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 201: Mantenimiento

    Requisito mínimo para plataformas de elevación: Fischer FIS A M 16 x 200 galvanizado en combinación con cartucho de reacción Fischer Superbond ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 202: Disposiciones De Seguridad Para El Aceite

    Utilice ropa de protección resistente al aceite, por ejemplo, guantes, gafas de protección, ropa de protección, etc. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 203: Avisos

    Comprobar los cordones de soldadura y la construcción Realizar una inspección visual (según el plan de inspección) ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 204: Búsqueda De Fallos/Visualización De Fallos Y Subsanación

    óxido deficiente ASEGÚRESE DE UTILIZAR SIEMPRE PIEZAS Y ACCESORIOS ORIGINALES. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 26 -...

  • Seite 205: Guías De Mantenimiento Y Servicio

    Controle el nivel de agua del colector (2).  El agua se purga abriendo la válvula (B).  ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 206: Eliminación

    La máquina contiene algunas sustancias que suponen una carga para el medioambiente y podrían causar daños al cuerpo humano si no se manipulan correctamente. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 207: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 208: Anexo

    ANEXO Esquema de conexiones neumáticas Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 209: Esquema De Conexiones Eléctricas

    Interruptor de presión Microinterruptor Interruptor de parada de emergencia Temporizador Relé ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 210: Esquema De Conexiones Hidráulicas

    Línea de presión del circuito de aceite Línea de retorno de circuito de aceite ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 211: Tarjeta De Garantía

    ATH-Heinl en un plazo de 24 horas) Lugar y fecha Firma y sello ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 212: Alcance De La Garantía Del Producto

    (sobrecarga, instalación al aire libre, modificaciones técnicas, etc.) provocan la pérdida de la garantía! ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH &...

  • Seite 213: Libro De Inspección

    Placa de características Anote los siguientes datos Fabricante y tipo de materiales de montaje utilizados: ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 214: Protocolo De Instalación Y Traspaso

    Dado el caso, número y nombre de VKH Fecha y firma del propietario Nombre y sello de la compañía del propietario ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 215: Plan De Inspección

    Estado/Dispositivos de seguridad mecánicos Estado/Funciones bajo carga Etiqueta de inspección suministrada ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 37 -...

  • Seite 216: Inspección Visual (Especialista Autorizado)

    Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 217 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 218 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...
  • Seite 219 Tachar lo que no proceda Confirmación del propietario o de un encargado con fecha y firma ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG...

  • Seite 220: Notas

    NOTAS ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 221 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 222 ® Copyright ATH-Heinl GmbH & CO.KG, Todos los derechos reservados/Se reserva el derecho a errores tipográficos y realizar modificaciones técnicas/Versión: 2020-03 Fabricante ATH-Heinl GmbH & CO.KG - 44 -...
  • Seite 223 BEDIENINGSHANDLEIDING 7226...
  • Seite 224 Inspectieschema ......................- 37 - Visuele inspectie (door geautoriseerde deskundige persoon) ..........- 38 - NOTITIES ........................... - 42 - ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 2 -...

  • Seite 225: Inleiding

    Bij alle werkzaamheden aan de beschreven installatie moet geschikte beschermende kleding worden gedragen. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 3 -...

  • Seite 226: Omschrijving

    22. Bevestigingsplaat montagekop 23. Zijdelingse vergrendeling montagekop 24. Handmatige zijdelingse verschuiving 25. Cilinder voor hydraulische zijdelingse verschuiving ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 4 -...
  • Seite 227 (in de elektroschakelkast). Deze onderbreekt de stroomtoevoer, als de motor oververhit raakt Mechanische vergrendeling van de werktuigarm ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 5 -...

  • Seite 228: Bediening

    De bandenwisselaar is niet tegen spatwater beschermd, dus wielen op de machine niet met waterstraal schoonmaken. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 6 -...
  • Seite 229 Velgen van vrachtwagens hebben verschillende vormen (afb. 8 E/1-E6). Kies met de vier spanklauwen de passende opspanvorm van de velg. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 7 -...
  • Seite 230 Verwijder de hiel door tegen de klok in te draaien. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 8 -...
  • Seite 231 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 9 -...
  • Seite 232 Bandenklem op de 6.00 uur-positie aanbrengen en met de montageschijf monteren. Dit is een eenvoudige en gebruiksvriendelijke montage. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 10 -...
  • Seite 233 Zodra de hiel wordt verwijderd, valt de band. Let erop dat zich geen personen of voorwerpen in de gevarenzone bevinden. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 234: Technische Gegevens

    760 – 1240 mm Aandrijfspanning (3x) 400/500 V/Hz Geluidsniveau 55 – 80 dB(A) Gewicht (netto) 532 kg ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 12 -...

  • Seite 235: Maatschets

    Maatschets 760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 13 -...

  • Seite 236: Installeren

    T1: 1.580mm / T2: 515mm Lengte L1: 2.030mm / L2: 800mm Hoogte 950 mm Opslagtemperatuur -10 tot +50 °C ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 14 -...

  • Seite 237: De Machine Uitpakken

    RLF0924 - Aluminium spanring Ø221mm RAS1211 - Aluminium klembekken RLF0923 - Aluminium spanring Ø200mm RLF0922 - Aluminium spanring Ø175mm ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 15 -...

  • Seite 238: Opstellocatie

    4 - 40 °C Zeeniveau <1.500 m Luchtvochtigheid 50% bij 40 °C - 90% bij 20 °C ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 16 -...

  • Seite 239: Bevestiging

    ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 17 -...

  • Seite 240: Elektrische Aansluiting

    Controleer de minimale vereisten voor de olie en het minimale vulvolume. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 241: Monteren

    425 kg / cm² + 500 mm + 500 mm Vloer Gewapend beton Elektrisch gesoldeerd rooster Steenslag ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 19 -...

  • Seite 242: 2.10 Afsluitende Werkzaamheden

    Let op: Deze moet deels regelmatig opnieuw worden gecontroleerd en eventueel worden aangehaald (zie de handleiding). ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 243: Gebruik

    Machine na de werkzaamheden reinigen  Jaarlijkse controle van de machines door een geautoriseerde en getrainde persoon. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 21 -...

  • Seite 244: Fundamentele Aanwijzingen

    Beweegbare onderdelen van de machine kunnen losse kleding, lang haar of sieraden grijpen. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 22 -...

  • Seite 245: Onderhoud

    Fischer FIS A M 16 x 200, gegalvaniseerd in combinatie met Fischer Superbond-glascapsule Minimale eisen voor personenautobanden(de)montagemachine en personenauto/vrachtwagenwielenbalanceermachine: Slaganker M8 x 100 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 23 -...

  • Seite 246: Veiligheidsvoorschriften Voor Olie

    Gebruik geen reinigingsmiddelen die schadelijk zijn voor de huid. ALLE AANSPRAKEN OP GARANTIE VERVALLEN WANNEER NIET AAN DE GENOEMDE PUNTEN IS VOLDAAN ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 24 -...

  • Seite 247: Onderhoudsschema Resp. Verzorgingsschema

    Werking en slijtage van motor en tandwielkast controleren Lasnaden en constructie controleren Visuele inspectie (conform inspectieschema) uitvoeren ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 25 -...

  • Seite 248: Storingen Opsporen/Storingsmeldingen En Verhelpen

    Roest verwijderen, reinigen en corrosiebescherming evt. roestschade. oppervlak herstellen. onderhoud. GEBRUIK ALTIJD UITSLUITEND ORIGINELE ONDERDELEN EN -ACCESSOIRES. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 26 -...

  • Seite 249: Onderhouds- En Servicehandleidingen

    Controleer het waterpeil in de afscheider (2).   Door klep (B) te openen wordt het water afgetapt. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 27 -...

  • Seite 250: Afvoeren

    De machine bevat enkele substanties die schadelijk zijn voor het milieu die, indien onjuist verwerkt, mogelijk schadelijk zijn voor het menselijk lichaam. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 251: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 252: Bijlage

    BIJLAGE Pneumatisch schakelschema Not relevant! ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 30 -...

  • Seite 253: Elektrisch Schakelschema

    Transmissiemotor RTR0869 Transformator FU1- Zekering RGR0412 Gelijkrichter RSL0389 YV1- Magneetklep Kruisschakelaar Drukschakelaar Microschakelaar Noodstopschakelaar Tijdschakelklok Relais ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 31 -...

  • Seite 254: Hydraulisch Schakelschema

    Terugslagklep TGF-DC6C Overdrukklep TGF-YL4-C Hydraulische filter TGL-M18 DF1-DF3 Hydraulische magneetklep 4WE6E61/CG24 Tandwielpomp CBK-2.5 Oliecircuit drukleiding Oliecircuit retourleiding ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 32 -...

  • Seite 255: Garantiekaart

    Verborgen defect (transportschade wordt pas vastgesteld bij het uitpakken van de goederen, schademelding met foto's binnen 24 uur toezenden aan ATH-Heinl) Plaats en datum Handtekening en stempel ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 33 -...

  • Seite 256: Omvang Van De Productgarantie

    (draaiveld, nominale spanning, zekeringen) of ondeskundig gebruik (overbelasting, opstelling in de buitenlucht, technische modificaties) nooit onder de garantie vallen! ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG...

  • Seite 257: Testboek

    Deze vindt u in de bijgevoegde bedieningshandleiding. Typeplaatje Noteer hieronder alle gegevens Fabrikant & type van de gebruikte montagematerialen: ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 35 -...

  • Seite 258: Opstellings- En Overdrachtsrapport

    VKH Datum en handtekening van de exploitant Naam en firmastempel van de exploitant ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 36 -...

  • Seite 259: Inspectieschema

    Toestand/werking onder belasting Toestand/veiligheidsrelevante componenten Toestand/elektrische beveiliging Toestand/hydraulische beveiliging Toestand/pneumatische beveiliging Toestand/mechanische beveiliging Toestand/werking onder belasting Controlesticker aangebracht ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 37 -...

  • Seite 260: Visuele Inspectie (Door Geautoriseerde Deskundige Persoon)

    Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 38 -...
  • Seite 261 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 39 -...
  • Seite 262 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 40 -...
  • Seite 263 Bevestiging van de exploitant of een gemachtigde met datum en handtekening ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 41 -...

  • Seite 264: Notities

    NOTITIES ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 42 -...
  • Seite 265 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 43 -...
  • Seite 266 ® copyright ATH-Heinl GmbH & Co. KG, alle rechten voorbehouden/drukfouten en technische wijzigingen voorbehouden/versie: 2020-03 Productfabrikant ATH-Heinl GmbH & Co. KG - 44 -...
  • Seite 267 INSTRUKCJA OBŁSUGI 7226...
  • Seite 268 Kontrola wzrokowa (upoważniona osoba z odpowiednimi kompetencjami) ......- 38 - NOTATKI ..........................- 42 - ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 269: Wprowadzenie

    Podczas wszystkich prac związanych z opisanym urządzeniem należy nosić odpowiednią odzież ochronną. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 270: Opis

    24. Ręczny element przesuwny boczny 25. Siłownik do hydraulicznego przesuwnego elementu bocznego ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 271 (w skrzynce sterowniczej). Odcina zasilanie, gdy silnik się przegrzewa Mechanizm blokujący ramienia narzędzia ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 272: Obsługa

    Montażownica do opon nie jest bryzgoszczelna, więc nie należy czyścić kół na maszynie przy użyciu  strumienia wody. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 273: Mocowanie Koła

    E/1-E6). Za pomocą czterech szczęk zaciskowych należy wybrać odpowiedni kształt mocowania felgi. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 274 Demontować stopkę obracając w kierunku przeciwnym do ruchu wskazówek zegara. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 275 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 276 Założyć zacisk montażowy na godzinie 6 i montować oponę za pomocą dysku montażowego. To łatwy montaż, chroniący oponę. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...
  • Seite 277 Gdy tylko stopka zostanie zdemontowana, opona spadnie. Należy upewnić się, że w strefie zagrożenia nie znajdują się żadne osoby lub przedmioty. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Seite 278: Dane Techniczne

    Poziom hałasu 55 – 80 dB(A) Masa (netto) 532 kg ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 279: Zwymiarowany Rysunek

    760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 280: Instalacja

    Wysokość 950 mm Temperatura składowania -10 do +50 °C ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 281: Rozpakowanie Maszyny

    RLF0923 – pierścień zaciskowy aluminiowy Ø200mm RLF0922 – pierścień zaciskowy aluminiowy Ø175mm ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 282: Lokalizacja

    < 1500 m Wilgotność powietrza 50% przy 40°C – 90% przy 20 °C ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 283: Mocowanie

    ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 284: Przyłącze Elektryczne

    (Zanieczyszczenie instalacji możliwe jest również w wyniku napełniania nowym olejem) Należy sprawdzić ew. przywrócić minimalne wymaganie i minimalną ilość oleju. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Seite 285: Montaż

    + 500 mm Podłoże Żelbet Siatka spawana elektrycznie Żwir ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 286: 2.10 Prace Końcowe

    Uwaga: Częściowo należy to sprawdzać w regularnych odstępach czasu i w razie konieczności dokręcić (patrz instrukcje). ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Seite 287: Praca

    Po zakończeniu pracy oczyścić maszynę Coroczna kontrola maszyn przeprowadzana przez wyznaczoną i poinstruowaną osobę  ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 288: Podstawowe Informacje

    środki ochronne. Ruchome części maszyny mogą pochwycić luźne ubrania, długie włosy lub biżuterię. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 289: Konserwacja

    Minimalne wymaganie dotyczące wyważarki do samochodów osobowych i ciężarówek: Kotwa wbijana M8 x 100 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 290: Przepisy Bezpieczeństwa Dotyczące Oleju

    Nie używać detergentów szkodliwych dla skóry. JEŚLI POWYŻSZE PUNKTY NIE SĄ SPEŁNIONE, ROSZCZENIE GWARANCJI WYGASA ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 291: Harmonogram Konserwacji

    Sprawdzić silnik i przekładnię pod kątem działania i zużycia Sprawdzić spoiny i konstrukcję Przeprowadzić kontrolę wzrokową (zgodnie z harmonogramem kontroli) ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 292: Wyszukiwanie Błędów / Sygnalizacja Błędów I Środki Zaradcze

    ZAWSZE NALEŻY PAMIĘTAĆ O TYM, ABY UŻYWAĆ ORYGINALNYCH CZĘŚCI I AKCESORIÓW. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 293: Instrukcje Dotyczące Konserwacji I Serwisu

      Przez otwarcie zaworu (B) woda zostaje opróżniona. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 294: Utylizacja

    Maszyna zawiera niektóre substancje, które mogą zanieczyszczać środowisko i zaszkodzić ludzkiemu organizmowi, jeśli postępuje się z nimi niewłaściwie. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Seite 295: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH &...

  • Seite 296: Załącznik

    ZAŁĄCZNIK Schemat obwodu pneumatycznego Not relevant! ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 297: Schemat Obwodu Elektrycznego

    Przełącznik krzyżowy Wyłącznik ciśnieniowy Mikroprzełącznik Wyłącznik awaryjny Programator czasowy Przekaźnik ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 298: Schemat Obwodu Hydraulicznego

    Pompa zębata CBK-2.5 Przewód ciśnieniowy obiegu oleju Przewód powrotny obiegu oleju ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 32 -...

  • Seite 299: Karta Gwarancyjna

    24 godzin do ATH-Heinl) Miejscowość i data Podpis i pieczęć ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 300: Zakres Gwarancji Produktu

    (polem wirującym, napięciem znamionowym, ochroną) lub nieprawidłowym użytkowaniem (przeciążenie, instalacja na zewnątrz, zmiany techniczne)! ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 301: Dziennik Badań

    Tabliczka znamionowa Należy zanotować wszystkie poniższe dane Producent i typ zastosowanych materiałów montażowych: ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 302: Protokół Ustawiania I Przekazania

    VKH Data i podpis eksploatatora Nazwa i pieczęć firmowa eksploatatora ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 303: Harmonogram Kontroli

    Stan / Mechaniczne urządzenie zabezpieczające Stan / Funkcje pod obciążeniem Przyznano plakietkę kontrolną ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 304: Kontrola Wzrokowa (Upoważniona Osoba Z Odpowiednimi Kompetencjami)

    ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 305 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 306 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...
  • Seite 307 ____________________________________________________________________ Niepotrzebne proszę skreślić Potwierdzenie eksploatatora lub przedstawiciela z datą i podpisem ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG...

  • Seite 308: Notatki

    NOTATKI ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 309 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 310 ® Prawa autorskie ATH-Heinl GmbH & Co. KG, Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone / Stan: 2020-03 Producent produktu ATH-Heinl GmbH & CO.KG - 44 -...
  • Seite 311 NÁVOD NA OBSLUHU 7226...
  • Seite 312 Zraková kontrola (povolanou odborne znalou osobou) ............- 38 - POZNÁMKY ......................... - 42 - ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 2 -...

  • Seite 313: Úvod

    TIP: Návod poskytuje bližšie informácie o fungovaní a tipy, ako prístroj môžete používať efektívne. Pri všetkých prácach na opísanom zariadení treba nosiť vhodný ochranný odev. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 3 -...

  • Seite 314: Opis

    23. Bočné blokovanie montážnej hlavy 24. Manuálny bočný posuv 25. Valec hydraulického bočného posuvu ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 4 -...
  • Seite 315 Táto prerušuje prívod prúdu, keď je motor prehriaty Mechanická aretácia ramena nástroja ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 5 -...

  • Seite 316: Obsluha

     Prezúvačka nie je odolná proti postriekaniu vodou, kolesá teda na stroji nečistite prúdom vody. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 6 -...
  • Seite 317 Existujú rozličné formy diskov pre nákladné vozidlá (obr. 8 E/1-E6). Pomocou štyroch upínacích čeľustí zvoľte vhodnú formu upnutia diskov. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 7 -...
  • Seite 318 Otáčaním proti smeru hodinových ručičiek sa pätka plášťa vyzuje. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 8 -...
  • Seite 319 Pred tým, ako sa pneumatika úplne vyzuje, musí sa montážny kotúč odstrániť a disk zosúvať nadol tak, aby sa pneumatika vytlačila cez disk. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 9 -...
  • Seite 320 Svorku na montáž pneumatík pripevnite na pozícii 6.°° hodín a namontujte pomocou montážneho kotúča. Toto je jednoduchá a šetrná montáž. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 10 -...
  • Seite 321 Len čo sa pätka plášťa vyzuje, pneumatika spadne. Dávajte pozor na to, aby sa v nebezpečnej oblasti nenachádzali žiadne osoby alebo predmety. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 322: Technické Údaje

    (3 x) 400/500 V/Hz Hladina hluku 55 – 80 dB(A) Hmotnosť (netto) 532 kg ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 12 -...

  • Seite 323: Rozmerový Výkres

    Rozmerový výkres 760 - 1240 mm 1570 – 1940 mm 1890 – 2080 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 13 -...

  • Seite 324: Inštalácia

    L1: 2.030mm / L2: 800mm Výška 950 mm Teplota uskladnenia -10 až +50 °C ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 14 -...

  • Seite 325: Vybaľovanie Stroja

    RLF0923 – ALU-upínací krúžok Ø 200 mm RLF0922 – ALU-upínací krúžok Ø 175 mm ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 15 -...

  • Seite 326: Umiestnenie

    < 1500 m Vlhkosť vzduchu 50 % pri 40 °C −90% pri 20 °C ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 16 -...

  • Seite 327: Upevnenie

    ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 328: Elektrické Pripojenie

    Treba skontrolovať, resp. obnoviť minimálne požiadavky a minimálne množstvo oleja. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 329: Montáž

    425 kg/cm² + 500 mm + 500 mm Podlaha Železobetón Elektrolyticky spájkovaná mriežka Štrk ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 19 -...

  • Seite 330: 2.10 Záverečné Práce

    Pozor: Čiastočne ich treba kontrolovať a popr. doťahovať v pravidelných intervaloch (upozornenia v návode). ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 331: Prevádzka

    Po ukončení práce stroj vyčistite  Ročná kontrola strojov, ktorú vykoná poverená a zaučená osoba ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 21 -...

  • Seite 332: Zásadné Upozornenia

    Pohyblivé diely stroja môžu zachytiť voľný odev, dlhé vlasy alebo šperky. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 22 -...

  • Seite 333: Údržba

    Nárazová kotva M8 x 100 Minimálne požiadavky na montážny stroj pre NV: Nárazová kotva M12 x 100 ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 23 -...

  • Seite 334: Bezpečnostné Upozornenia Pre Olej

    Nepoužívajte čistiace prostriedky, ktoré sú škodlivé pre pokožku. POKIAĽ UVEDENÉ BODY NESPLNÍTE, STRÁCATE NÁROK NA GARANCIU VÝROBCU ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 335: Harmonogram Údržby, Resp. Harmonogram Starostlivosti

    Kontrola funkčnosti a opotrebenia motorov a prevodov Kontrola zvarových švov a konštrukcie Vykonať zrakovú kontrolu (podľa harmonogramu kontrol) ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 25 -...

  • Seite 336: Hľadanie Chýb/Indikácia Chyby A Náprava

    škody povrchy obnovte. údržba MALI BY STE POUŽÍVAŤ LEN ORIGINÁLNE DIELY A PRÍSLUŠENSTVO. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 26 -...

  • Seite 337: Návody Na Údržbu A Servisné Práce

    Skontrolujte hladinu vody v odlučovači (2).  Otvorte ventil (B), vypustíte tým vodu.  ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 27 -...

  • Seite 338: Likvidácia

    Stroj obsahuje niektoré látky, ktoré zaťažujú životné prostredie a môžu poškodiť ľudské zdravie, pokiaľ sa s nimi bude zaobchádzať nesprávne. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 339: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity

    BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 340: Príloha

    PRÍLOHA Schéma pneumatického zapojenia Not relevant! ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 30 -...

  • Seite 341: Schéma Elektrického Zapojenia

    Magnetický ventil Krížový prepínač Tlakový spínač Mikrospínač Spínač núdzového vypnutia Spínacie hodiny Relé ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 31 -...

  • Seite 342: Schéma Hydraulického Zapojenia

    Zubové čerpadlo CBK-2.5 Tlakový rozvod okruhu s olejom Spätný chod okruhu s olejom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 32 -...

  • Seite 343: Záručná Karta

    24 hodín na adresu firmy ATH-Heinl) Miesto a dátum Podpis a pečiatka ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 33 -...

  • Seite 344: Rozsah Záruky Na Výrobok

    (preťaženie, umiestnenie vonku, techn. zmeny), majú za následok stratu záruky! ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG...

  • Seite 345: Kontrolný Denník

    Typový štítok Poznačte si následne všetky údaje Výrobca a typ používaných montážnych materiálov: ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 35 -...

  • Seite 346: Protokol O Umiestnení A Odovzdaní

    číslo a názov VKH Dátum a podpis prevádzkovateľa Názov a firemná pečiatka prevádzkovateľa ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 36 -...

  • Seite 347: Harmonogram Kontrol

    Stav/hydraulické bezpečnostné zariadenie Stav/pneumatické bezpečnostné zariadenie Stav/mechanické bezpečnostné zariadenie Stav/funkcie pod záťažou Kontrolná plaketa udelená ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 37 -...

  • Seite 348: Zraková Kontrola (Povolanou Odborne Znalou Osobou)

    Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 38 -...
  • Seite 349 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 39 -...
  • Seite 350 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 40 -...
  • Seite 351 Nedostatky odstránené **) ________________________________________________________ Nevhodné preškrtnite Potvrdenie prevádzkovateľa alebo poverenej osoby s dátumom a podpisom ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 41 -...

  • Seite 352: Poznámky

    POZNÁMKY ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 42 -...
  • Seite 353 ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 43 -...
  • Seite 354 ® Copyright ATH-Heinl GmbH & CO.KG, Všetky práva vyhradené / Tlačové chyby a technické zmeny vyhradené / Stav: 2020-03 Výrobca ATH-Heinl GmbH & CO.KG - 44 -...

Inhaltsverzeichnis
