Allgemeine Beschreibung
Anschluss externer Kabel (Kabeldurchführungen)
Die Schaltfelder cpg.0 lite verfügen an der Vorderseite
über Kabeldurchführungen für den Anschluss von
Mittelspannungskabeln. Sie sind aus Epoxyharz gefertigt
und gestatten dank ihrer Kon guration die Aufnahme der
Stromwandler. Sie sind vom Typ C und Ihre Schirmung und
Konstruktion entsprechen der Norm EN 50181.
Sie ermöglichen den Anschluss von Leitern mittels
anschraubbarer T-Verbinder beliebiger Hersteller.
Die Kabelschellen im Kabelraum sollen die Kabel am
Feldeingang halten und vermeiden, dass ihr Gewicht
von Verbinder und Durchführung gehalten wird.
Erfolgt die Kabelein-/-ausführung durch einen mehr
als 2 m tiefen Schacht, müssen die Kabel entsprechend
Schachttiefe und Kabelquerschnitt (Gewicht) mit
zusätzlichen Kabelschellen befestigt werden, um zu
verhindern, dass Verbinder und Durchführung das
Gewicht der Kabel tragen.
8

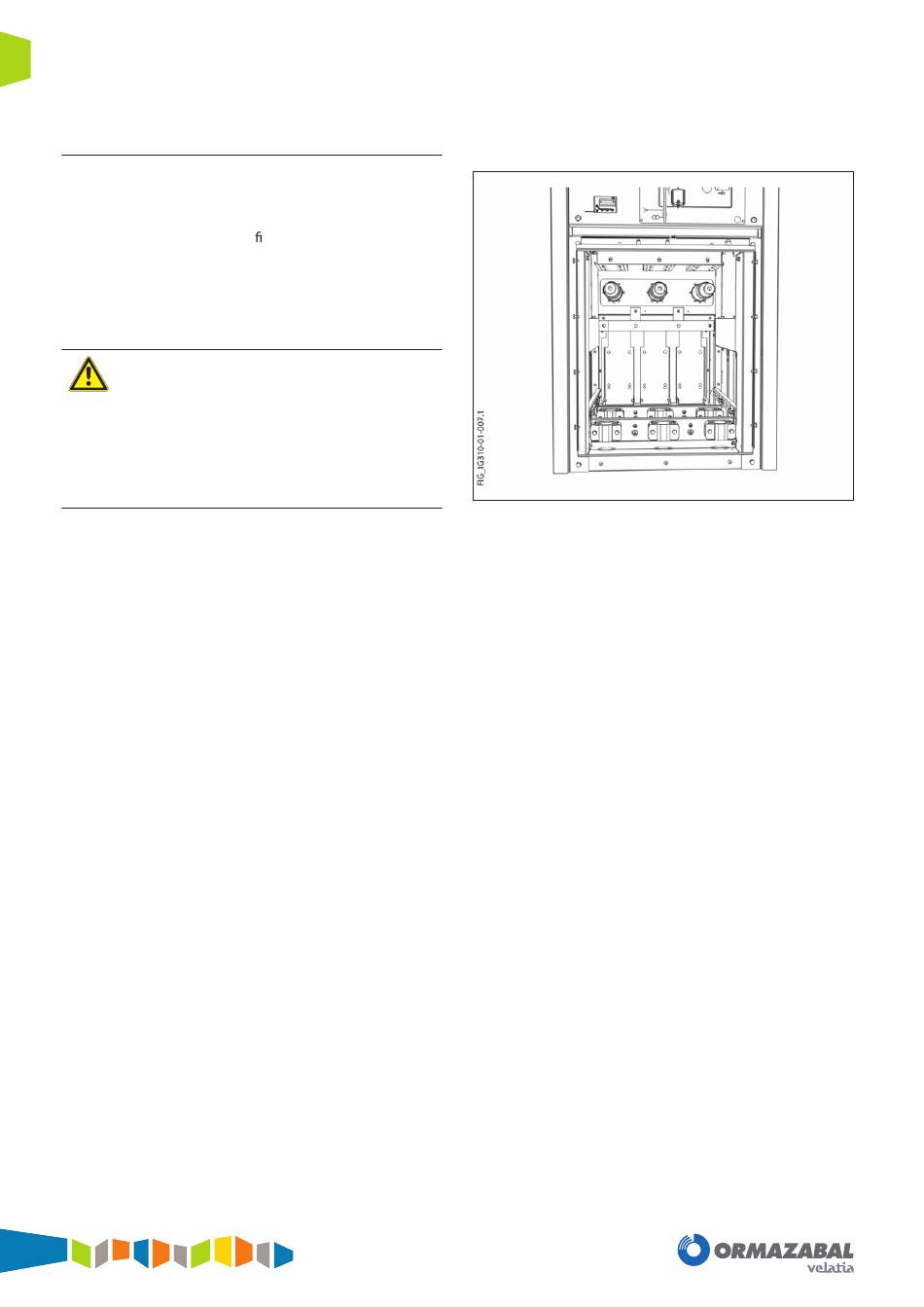

Abbildung 1.5.
IG-310-DE Version 01; 31/03/2021
Allgemeine Betriebsanleitung
cpg.0 lite: Vollständig gasisolierte
Mittelspannungsschaltanlage (GIS)
bis 24 kV nach IEC-Norm
Kabelraum
