Allgemeine Betriebsanleitung
cpg.0 lite: Vollständig gasisolierte
Mittelspannungsschaltanlage (GIS)
bis 24 kV nach IEC-Norm
Kabelraum
Der Kabelraum im unteren Bereich des Schaltfelds verfügt
über eine mit der Erdung der Leistungskabel verriegelte
Abdeckung, die den vorderseitigen Zugang zu den
Mittelspannungskabeln ermöglicht. Dieser Raum kann
entsprechend Anhang AA der Norm IEC 62271-200, IAC-
Quali kation AFL/AFLR, während einer Sekunde einem
Störlichtbogen von bis zu 25 kA standhalten.
Bei der umfassendsten Lösung können im Sockel folgende
Elemente untergebracht werden:
•
Störlichtbogenschutz im Kabelraum.
•
Zwei
symmetrische
verstärktem
Anschluss
Phase bzw. drei kompakte geschirmte Verbinder mit
verstärktem Anschluss (zum Anschrauben) pro Phase.
•
Befestigungen für die Mittelspannungskabel. Zulässige
Kabeldurchmesser: 36 bis 52 mm. Andere Werte auf
Anfrage bei Ormazabal.
•
Erdungsschienen der Kabelverbinder (Option).
•
Ringkernwandler.
•
Spannungswandler für den Anschluss per Mittelspan-
nungskabel.
Alle Gehäusekomponenten sind über eine entspre-
chend dem Bemessungs-Kurzzeitstrom dimensionierte
Kupferschiene geerdet, die so in den Sockel eingebaut
ist, dass sie für das Einführen oder Herausziehen
eines Kabels und seiner zugehörigen Klemme nicht
ausgebaut werden muss.
geschirmte
Verbinder
(zum
Anschrauben)
IG-310-DE Version 01; 31/03/2021
mit
pro

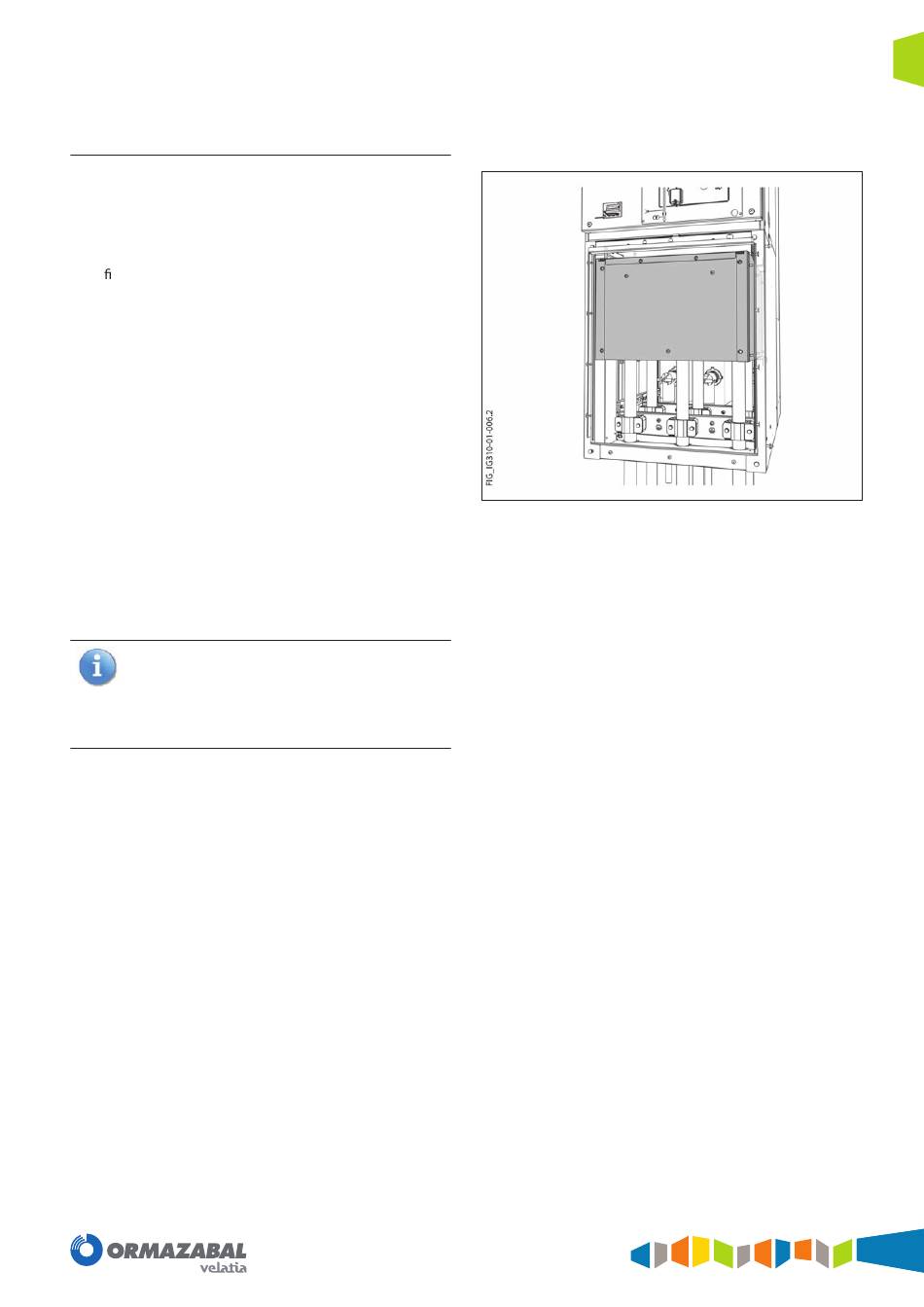

Abbildung 1.4.
Störlichtbogenschutz im Kabelraum
Allgemeine Beschreibung
7
