Technische Daten
2.1.1.
Typenschild
Jedes Schaltfeld hat ein Typenschild mit einigen der
folgenden
Daten,
elektrischen Merkmalen:
Nr.
Typ
Bezeichnung
Normen
U
r
U
p
U
d
f
r
I
r
I
/I
k
p
t
k
P
re
P
me
SF
6
Jahr
TC
CO2e
(*) Sollte technischer Support angefordert werden, diese Nummer bitte Ormazabal mitteilen.
Tabelle 2.4.
Angaben auf dem Typenschild
12
entsprechend
seinen
speziellen
Seriennummer des Schaltfelds(*)
Ormazabal-Schaltfeldsystem
Feldtyp
Angewandte Norm
Bemessungsspannung der Anlage (kV)
Bemessungs-Stehblitzstoßspannung (kV)
Bemessungs-Kurzzeit-Stehwechselspannung (kV)
Bemessungsfrequenz der Anlage (Hz)
Bemessungs-Betriebsstrom der Anlage (A)
Bemessungs-Kurzzeitstrom / Bemessungs-Stoßstrom
Bemessungs-Kurzschlussdauer
Gasdruck im Druckbehälter (MPa)
Mindest-Betriebsgasdruck (MPa)
Gewicht des Isoliermediums (kg)
Baujahr
Wärmeklasse
Äquivalentes CO
-Gewicht (t)
2

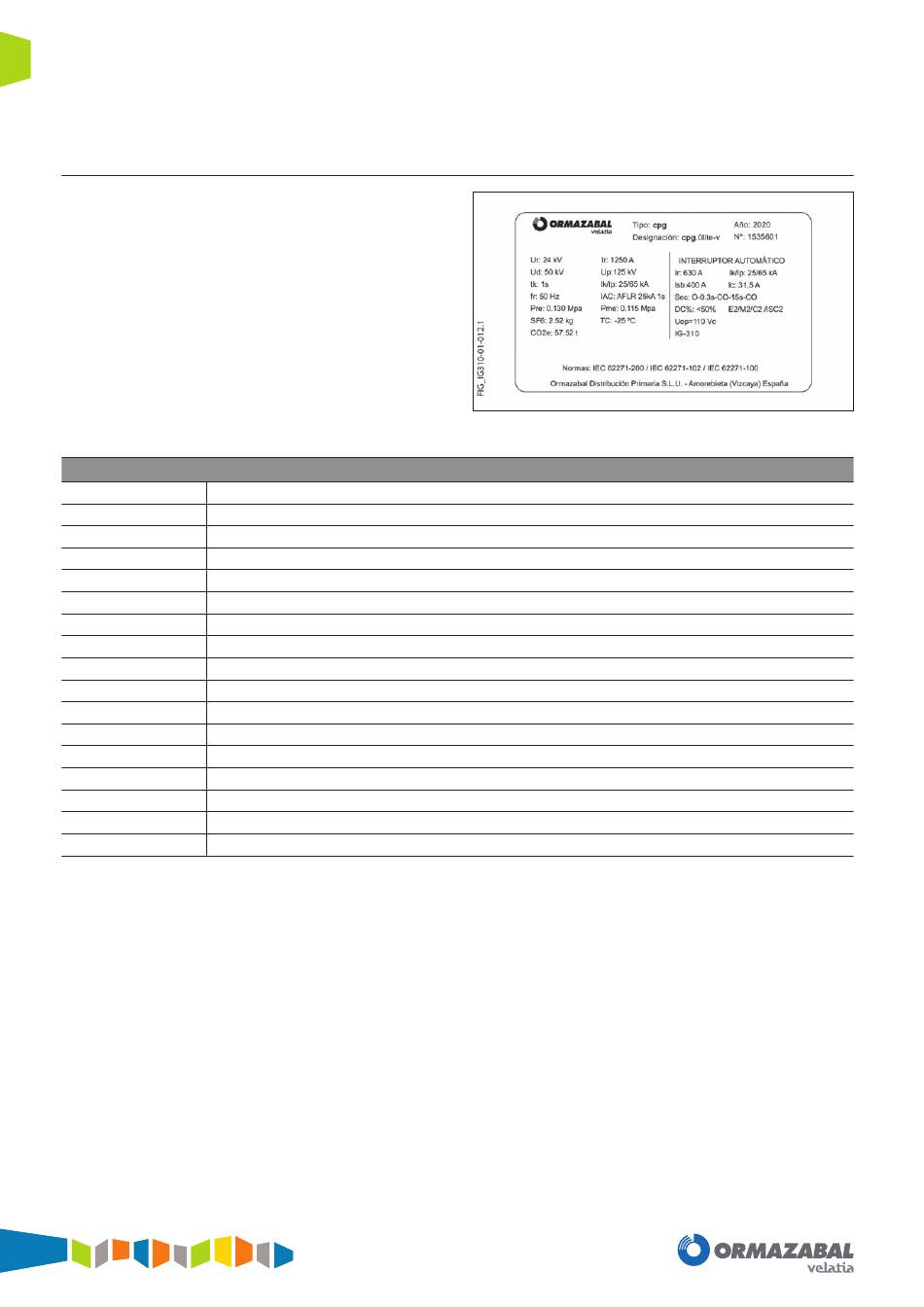

Abbildung 2.10. Beispiel für ein Typenschild
Typenschild
IG-310-DE Version 01; 31/03/2021
Allgemeine Betriebsanleitung
cpg.0 lite: Vollständig gasisolierte
Mittelspannungsschaltanlage (GIS)
bis 24 kV nach IEC-Norm
