Montagehinweise
Montage Funk-Programmschaltuhr
Unimatic RC/RCL
Die Montage der Unimatic RC/RCL ist nur in
trockenen Räumen erlaubt. Die Montage kann
entweder in zwei Standard-U.P-Dosen nach DIN
49073 (ø 60 mm) oder Aufputz erfolgen.
Achtung!
Der Automatiksender RCS 9002 darf nur in Ver-
bindung mit einer Programmschaltuhr Unimatic
C-2/CL-2 eingesetzt werden.
18
Montagehinweise

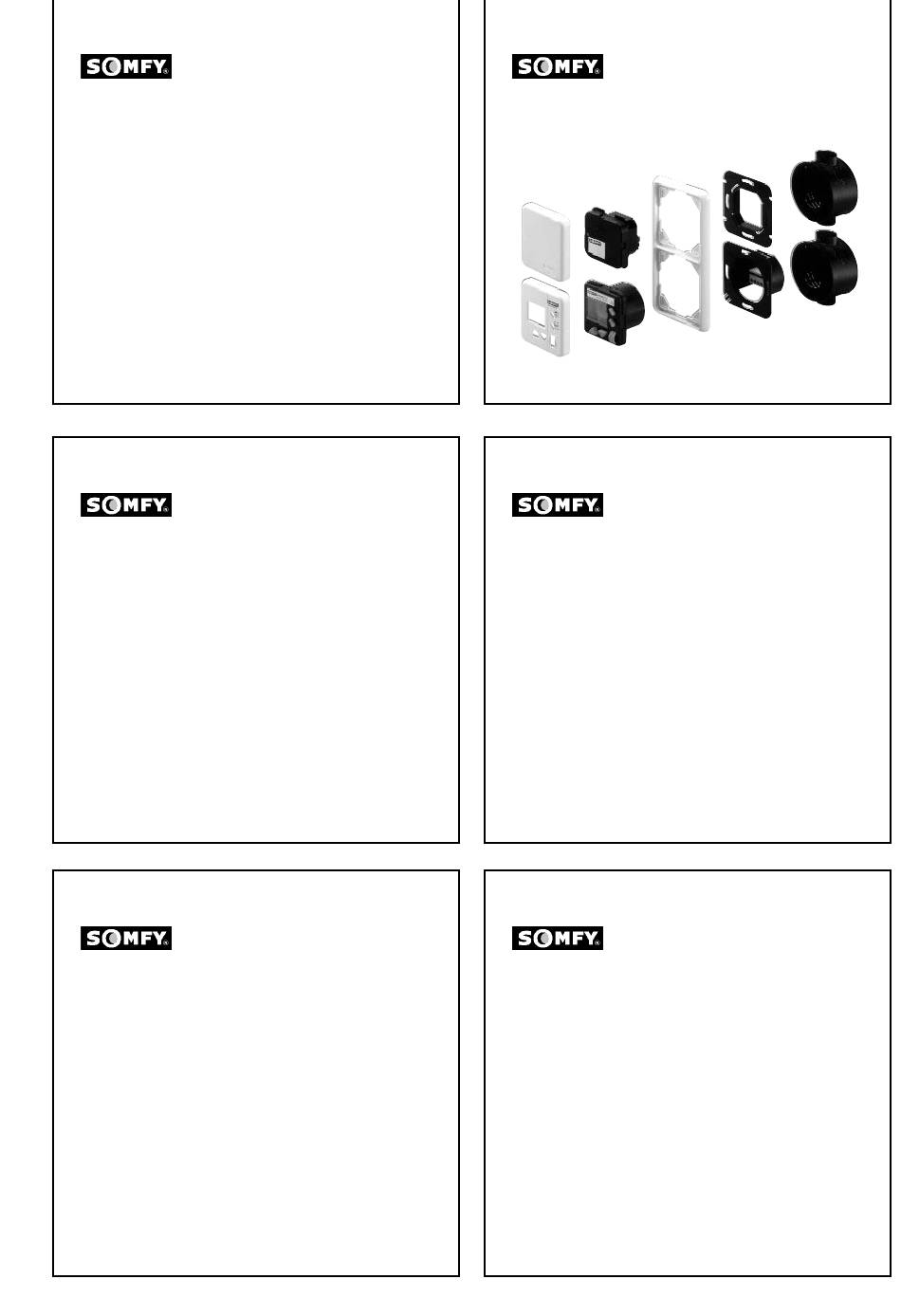

1. Tragrahmen des Automatiksenders RCS
9002 in der Unterputzdose befestigen.
2. Leitungen gemäß Anschlußplan am Tragrah-
men der Programmschaltuhr anschließen.
3. Tragrahmen der Programmschaltuhr in der
U.P.-Dose befestigen.
4. 2-facher Abdeckrahmen auf die Tragrahmen
aufsetzen.
5. Programmschaltuhr in den Tragrahmen ein-
stecken (dabei nicht auf das Display drücken).
6. Leitungen gemäß Anschlußplan an den Klem-
men des RCS 9002 (Sender) anschließen.
20

Funktion

Die RADIO-LINE besteht aus:
– Tastcontrol RCS 9000 (Sender)
– Funk-Programmschaltuhr Unimatic RC/RCL
– TELIS 1 RTS (1-Kanal-Handsender)
– TELIS 4 RTS (4-Kanal-Handsender)
– Motormodul RCE 800 (Empfänger)
Eine ausführliche Funktionsbeschreibung des
Tastcontrol RCS 9000 sowie der TELIS 1/4 RTS,
liegt den jeweiligen Produkten bei Auslieferung
bei. Zwischen den unterschiedlichen Sendern
22
Montagehinweise
Montagehinweise
7. Sender in den Tragrahmen einstecken.
8. Abdeckplatten des Senders und der Pro-
grammschaltuhr aufstecken.
9. Betriebsspannung anlegen.
10.Im Display wird die Anzeige „0:00" blinkend,
oder eine beliebige Uhrzeit angezeigt.
Funktion
(Tastcontrol, Funk-Programmschaltuhr oder
TELIS) und dem Empfänger werden keine Lei-
tungen benötigt, da die Fahrbefehle per Funksig-
nal übertragen werden. Das Motormodul wird
mit 230 V/50 Hz versorgt und direkt an den an-
zusteuernden Antrieb angeschlossen. Je nach
gewünschter Zuordnung kann bei der Program-
mierung eine Einzel- und Zentral-, Gruppen-
oder Mehrpunktbedienung realisiert werden.
Eine nachträgliche Erweiterung oder Neukonfigu-
rierung der kompletten Anlage ist jederzeit
durchführbar.
