Installationshinweise

12
Installationshinweise
4.) Die Steuerungen sollten nicht in direkter Nähe
metallischer Flächen installiert werden. Starke lo-
kale Sendeanlagen (z.B. Funk-Kopfhörer), deren
Sendefrequenz mit der der Steuerung identisch
ist, können die Funktion beeinflussen.
Stromversorgung Motormodul RCE 800
Die Stromversorgung kann aus der Rauminstal-
lation entnommen werden. Für die Versorgung
mehrerer Motormodule können unterschiedliche
Phasen verwendet werden.
14

Montagehinweise

Montage Motormodul RCE 800
Die Montage des Motormoduls ist nur in trocke-
nen Räumen erlaubt. Es kann entweder in eine
Standard-U.P.-Dose nach DIN 49073 (ø 60mm),
oder mit einer A.P.-Kappe Jung CD 500 alpin-
weiß montiert werden.
16
Installationshinweise

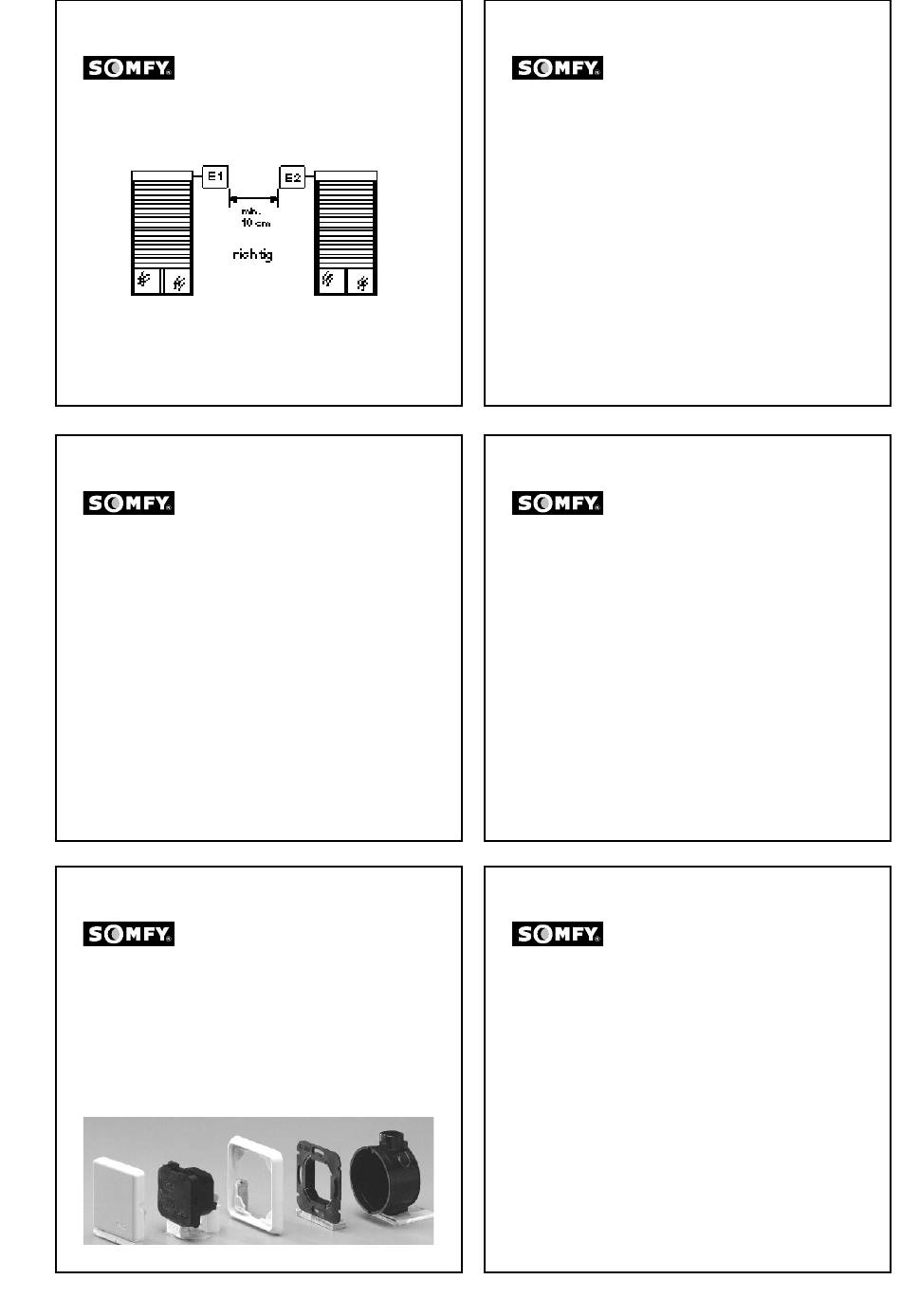

3.) Bitte sehen Sie bei der Installation und Mon-
tage Ihrer RADIO-LINE vor, daß ein Mindestab-
stand von 10 cm zwischen einem Motormodul
RCE 800 (Empfänger) und dem Automatiksender
RCS 9002 eingehalten wird.
Um eine optimale Empfangsqualität zu ermögli-
chen, sollte die Installation von Sender und Emp-
fänger in einem Zwei- oder Mehrfachrahmen ver-
mieden werden.
Installationshinweise
Elektrischer Anschluß RCE 800
Der Anschluß erfolgt entsprechend der An-
schlußbeschriftung und dem Anschlußplan
(siehe letzte Seite).
Montagehinweise
1. Tragrahmen in der U.P.-Dose bzw. A.P.-
Kappe befestigen.
2. Abdeckrahmen auf Tragrahmen aufsetzen.
3. Leitungen am Motormodul anschließen.
4. Motormodul in den Tragrahmen einstecken.
5. Abdeckplatte aufstecken.
