2.3. MISE EN SERVICE

Attention

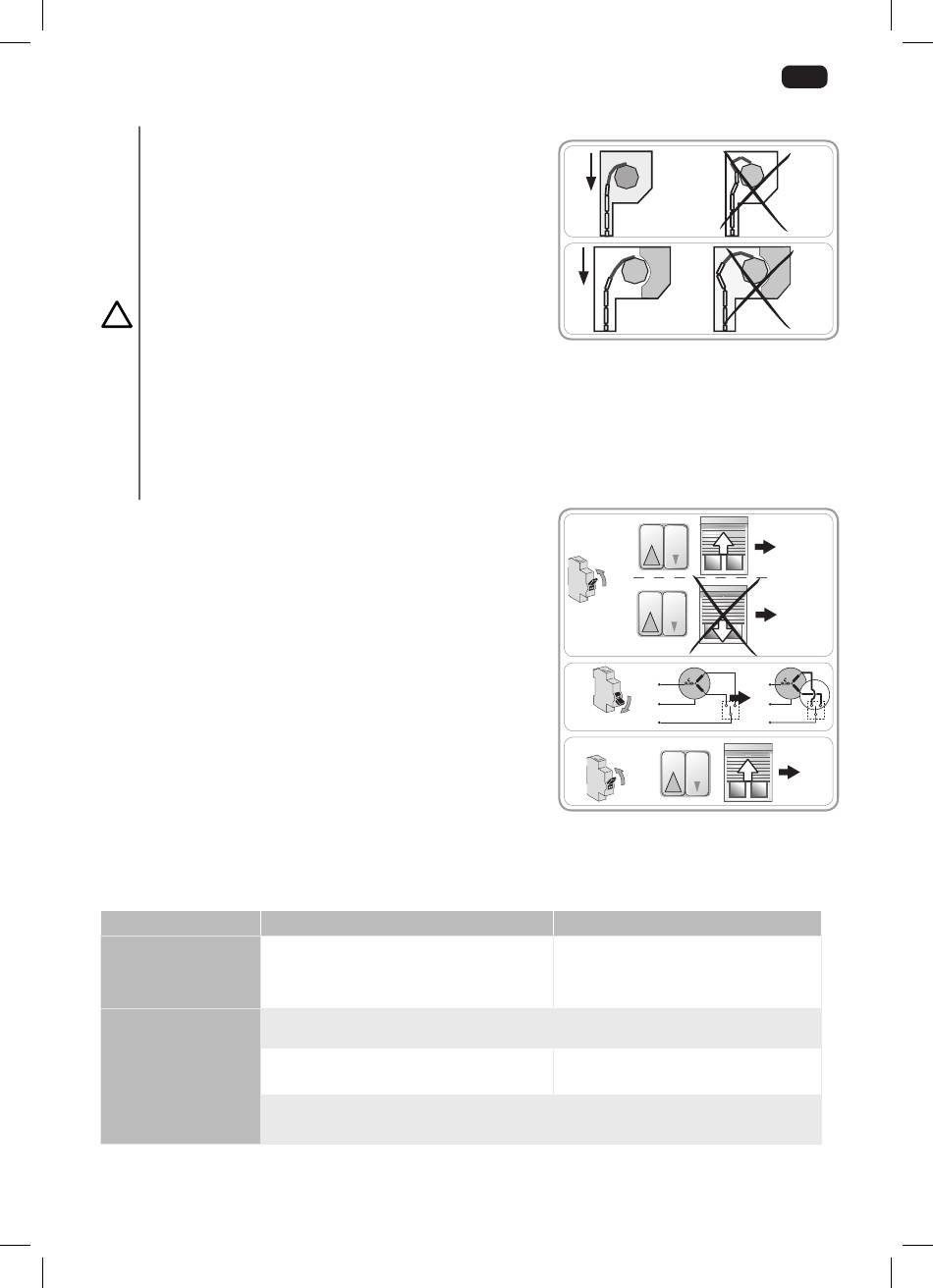

• Après avoir fixé le volet roulant sur le tube d'enroulement,
s'assurer que, lorsque le volet roulant est en position de
fin de course basse, le lien rigide est correctement placé et
que la première lame entre dans les coulisses en position
verticale (force F). Si besoin ajuster le nombre de lames
utilisées pour améliorer la position du lien rigide lorsque le
volet roulant est en fin de course basse.
• Toujours se reporter aux abaques et aux préconisations de
montage du fabricant de liens rigides pour sélectionner ceux
adaptés au volet roulant utilisé.
• En raison de sa conception, le volet roulant peut être
positionné au-delà des fins de course de la motorisation
lorsqu'il est actionné manuellement par manivelle. Par
conséquent, il faut assurer une protection mécanique
suffisante pour éviter que le tube ne tourne trop au-delà
des fins de course. Les protections mécaniques sont par
exemple des butées robustes pour la fin de course haute et
une quantité suffisante de liens rigides pour la fin de course
basse (minimum 5).
1) Rétablir l'alimentation secteur.
• Appuyer sur le bouton « Montée » du point de commande :
- Si le volet roulant monte, le câblage est correct et la mise en
service terminée.
- Si le volet roulant descend, passer à l'étape suivante.
2) Couper l'alimentation secteur.
• Inverser le fil marron et le fil noir reliés au point de commande.
3) Rétablir l'alimentation secteur.
• Appuyer sur le bouton « Montée » pour contrôler le sens de
rotation.

2.4. ASTUCES ET CONSEILS D'INSTALLATION

2.4.1. Questions sur l'ILMO2 50 CSI WT ?
Constats
Le produit motorisé
tourne dans le mauvais
Le câblage est incorrect.
sens.
Le câblage est incorrect.
Le produit motorisé ne
La motorisation est en protection thermique.
fonctionne pas.
Le point de commande n'est pas compatible.
Copyright © 2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Causes possibles
F
F
1
ON
2
OFF
3
ON
Solutions
Contrôler le câblage et le modifier si besoin.
Contrôler le câblage et le modifier si besoin.
Attendre que la motorisation refroidisse.
Contrôler la compatibilité et remplacer le
point de commande si besoin.
FR
OK
2
OK
5
