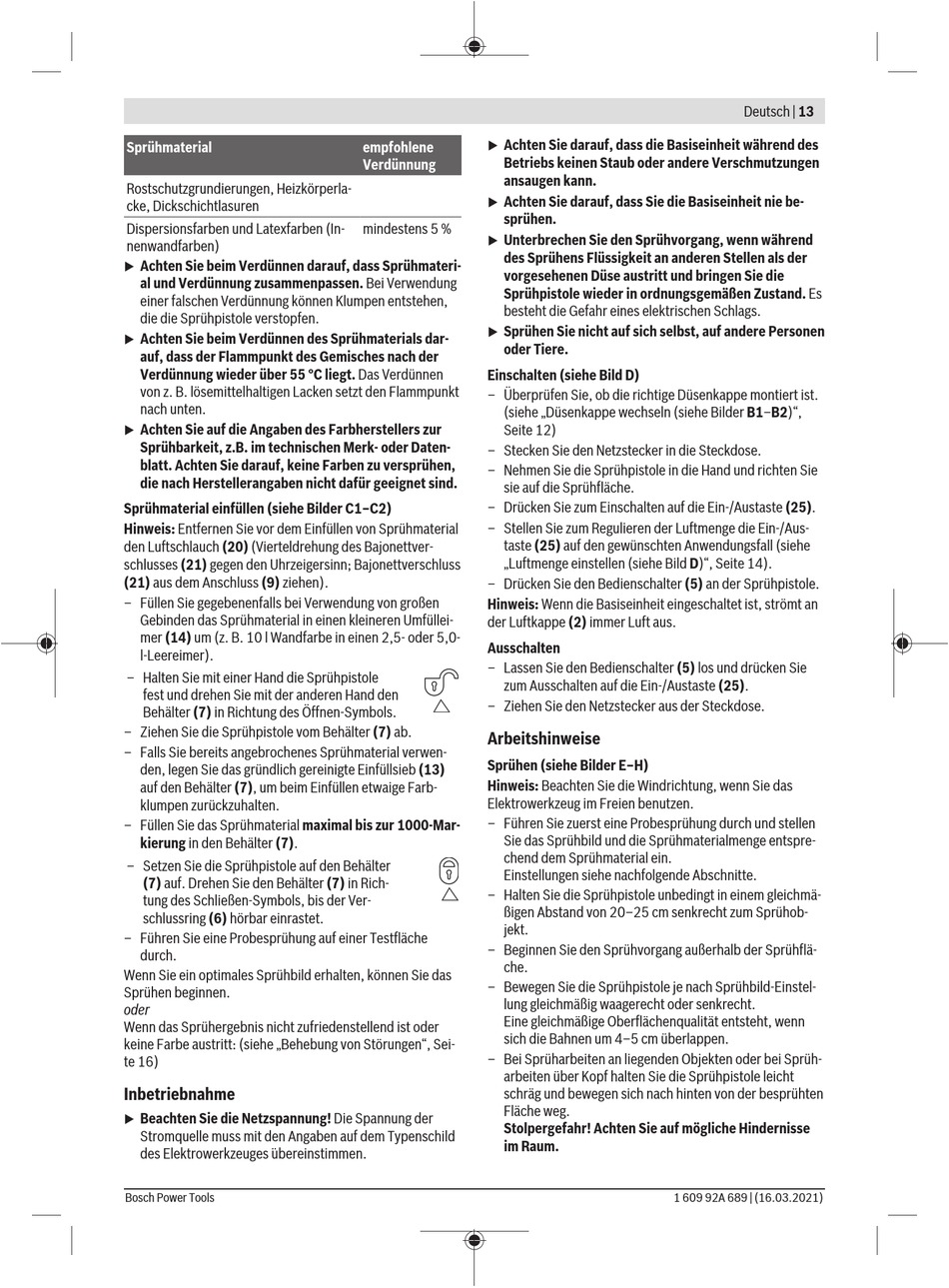

Ausschalten - Bosch PFS 7000 Originalbetriebsanleitung

Sprühmaterial
Rostschutzgrundierungen, Heizkörperla-
cke, Dickschichtlasuren
Dispersionsfarben und Latexfarben (In-
nenwandfarben)
Achten Sie beim Verdünnen darauf, dass Sprühmateri-
u
al und Verdünnung zusammenpassen. Bei Verwendung
einer falschen Verdünnung können Klumpen entstehen,
die die Sprühpistole verstopfen.
Achten Sie beim Verdünnen des Sprühmaterials dar-
u
auf, dass der Flammpunkt des Gemisches nach der
Verdünnung wieder über 55 °C liegt. Das Verdünnen
von z. B. lösemittelhaltigen Lacken setzt den Flammpunkt
nach unten.
Achten Sie auf die Angaben des Farbherstellers zur
u
Sprühbarkeit, z.B. im technischen Merk- oder Daten-
blatt. Achten Sie darauf, keine Farben zu versprühen,
die nach Herstellerangaben nicht dafür geeignet sind.
Sprühmaterial einfüllen (siehe Bilder C1–C2)
Hinweis: Entfernen Sie vor dem Einfüllen von Sprühmaterial
den Luftschlauch (20) (Vierteldrehung des Bajonettver-
schlusses (21) gegen den Uhrzeigersinn; Bajonettverschluss
(21) aus dem Anschluss (9) ziehen).
– Füllen Sie gegebenenfalls bei Verwendung von großen
Gebinden das Sprühmaterial in einen kleineren Umfüllei-
mer (14) um (z. B. 10 l Wandfarbe in einen 2,5- oder 5,0-
l-Leereimer).
– Halten Sie mit einer Hand die Sprühpistole
fest und drehen Sie mit der anderen Hand den
Behälter (7) in Richtung des Öffnen-Symbols.
– Ziehen Sie die Sprühpistole vom Behälter (7) ab.
– Falls Sie bereits angebrochenes Sprühmaterial verwen-
den, legen Sie das gründlich gereinigte Einfüllsieb (13)
auf den Behälter (7), um beim Einfüllen etwaige Farb-
klumpen zurückzuhalten.
– Füllen Sie das Sprühmaterial maximal bis zur 1000-Mar-
kierung in den Behälter (7).
– Setzen Sie die Sprühpistole auf den Behälter
(7) auf. Drehen Sie den Behälter (7) in Rich-
tung des Schließen-Symbols, bis der Ver-
schlussring (6) hörbar einrastet.
– Führen Sie eine Probesprühung auf einer Testfläche
durch.
Wenn Sie ein optimales Sprühbild erhalten, können Sie das
Sprühen beginnen.
oder
Wenn das Sprühergebnis nicht zufriedenstellend ist oder
keine Farbe austritt: (siehe „Behebung von Störungen", Sei-
te 16)
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
u
Stromquelle muss mit den Angaben auf dem Typenschild
des Elektrowerkzeuges ü b ereinstimmen.
Bosch Power Tools
Achten Sie darauf, dass die Basiseinheit während des
empfohlene u
Betriebs keinen Staub oder andere Verschmutzungen
Verdünnung
ansaugen kann.
Achten Sie darauf, dass Sie die Basiseinheit nie be-
u
sprühen.
mindestens 5 %
Unterbrechen Sie den Sprühvorgang, wenn während
u
des Sprühens Flüssigkeit an anderen Stellen als der
vorgesehenen Düse austritt und bringen Sie die
Sprühpistole wieder in ordnungsgemäßen Zustand. Es
besteht die Gefahr eines elektrischen Schlags.
Sprühen Sie nicht auf sich selbst, auf andere Personen
u
oder Tiere.
Einschalten (siehe Bild D)
– Überprüfen Sie, ob die richtige Düsenkappe montiert ist.
(siehe „Düsenkappe wechseln (siehe Bilder B1–B2)",
Seite 12)
– Stecken Sie den Netzstecker in die Steckdose.
– Nehmen Sie die Sprühpistole in die Hand und richten Sie
sie auf die Sprühfläche.
– Drücken Sie zum Einschalten auf die Ein-/Austaste (25).
– Stellen Sie zum Regulieren der Luftmenge die Ein-/Aus-
taste (25) auf den gewünschten Anwendungsfall (siehe
„Luftmenge einstellen (siehe Bild D)", Seite 14).
– Drücken Sie den Bedienschalter (5) an der Sprühpistole.
Hinweis: Wenn die Basiseinheit eingeschaltet ist, strömt an
der Luftkappe (2) immer Luft aus.

Ausschalten

– Lassen Sie den Bedienschalter (5) los und drücken Sie
zum Ausschalten auf die Ein-/Austaste (25).
– Ziehen Sie den Netzstecker aus der Steckdose.
Arbeitshinweise
Sprühen (siehe Bilder E–H)
Hinweis: Beachten Sie die Windrichtung, wenn Sie das
Elektrowerkzeug im Freien benutzen.
– Führen Sie zuerst eine Probesprühung durch und stellen
Sie das Sprühbild und die Sprühmaterialmenge entspre-
chend dem Sprühmaterial ein.
Einstellungen siehe nachfolgende Abschnitte.
– Halten Sie die Sprühpistole unbedingt in einem gleichmä-
ßigen Abstand von 20–25 cm senkrecht zum Sprühob-
jekt.
– Beginnen Sie den Sprühvorgang außerhalb der Sprühflä-
che.
– Bewegen Sie die Sprühpistole je nach Sprühbild-Einstel-
lung gleichmäßig waagerecht oder senkrecht.
Eine gleichmäßige Oberflächenqualität entsteht, wenn
sich die Bahnen um 4–5 cm überlappen.
– Bei Sprüharbeiten an liegenden Objekten oder bei Sprüh-
arbeiten über Kopf halten Sie die Sprühpistole leicht
schräg und bewegen sich nach hinten von der besprühten
Fläche weg.
Stolpergefahr! Achten Sie auf mögliche Hindernisse
im Raum.
Deutsch | 13
1 609 92A 689 | (16.03.2021)
