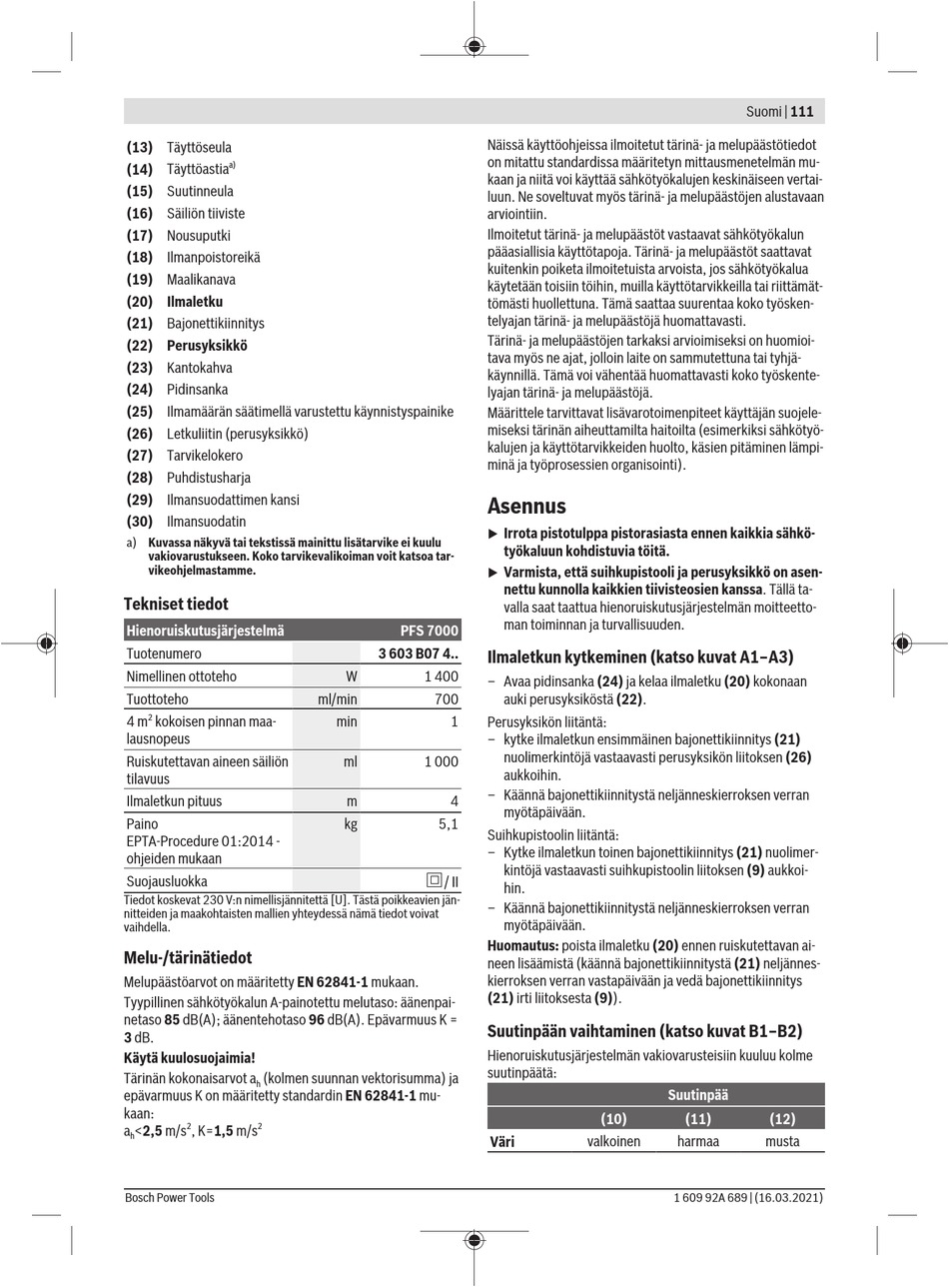

(13) Täyttöseula
a)
(14) Täyttöastia
(15) Suutinneula
(16) Säiliön tiiviste
(17) Nousuputki
(18) Ilmanpoistoreikä
(19) Maalikanava
(20) Ilmaletku
(21) Bajonettikiinnitys
(22) Perusyksikkö
(23) Kantokahva
(24) Pidinsanka
(25) Ilmamäärän säätimellä varustettu käynnistyspainike
(26) Letkuliitin (perusyksikkö)
(27) Tarvikelokero
(28) Puhdistusharja
(29) Ilmansuodattimen kansi
(30) Ilmansuodatin
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu
vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-
vikeohjelmastamme.

Tekniset tiedot

Hienoruiskutusjärjestelmä
Tuotenumero
Nimellinen ottoteho
Tuottoteho
2
4 m kokoisen pinnan maa-
lausnopeus
Ruiskutettavan aineen säiliön
tilavuus
Ilmaletkun pituus
Paino
EPTA-Procedure 01:2014 -
ohjeiden mukaan
Suojausluokka
Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jän-
nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat
vaihdella.
Melu-/tärinätiedot
Melupäästöarvot on määritetty EN 62841-1 mukaan.
Tyypillinen sähkötyökalun A‑painotettu melutaso: äänenpai-
netaso 85 dB(A); äänentehotaso 96 dB(A). Epävarmuus K =
3 dB.
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a (kolmen suunnan vektorisumma) ja
h
epävarmuus K on määritetty standardin EN 62841-1 mu-
kaan:
2 2
a <2,5 m/s , K=1,5 m/s
h
Bosch Power Tools
Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot
on mitattu standardissa määritetyn mittausmenetelmän mu-
kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-
luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan
arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun
pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat
kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua
käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-
tömästi huollettuna. Tämä saattaa suurentaa koko työsken-
telyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-
tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-
käynnillä. Tämä voi vähentää huomattavasti koko työskente-
lyajan tärinä- ja melupäästöjä.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-
miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-
kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-
minä ja työprosessien organisointi).
Asennus
u
u
PFS 7000
3 603 B07 4..
Ilmaletkun kytkeminen (katso kuvat A1–A3)
W 1 400
– Avaa pidinsanka (24) ja kelaa ilmaletku (20) kokonaan
ml/min 700
min 1 Perusyksikön liitäntä:
– kytke ilmaletkun ensimmäinen bajonettikiinnitys (21)
ml 1 000
– Käännä bajonettikiinnitystä neljänneskierroksen verran
m 4
kg 5,1
Suihkupistoolin liitäntä:
– Kytke ilmaletkun toinen bajonettikiinnitys (21) nuolimer-
/ II
– Käännä bajonettikiinnitystä neljänneskierroksen verran
Huomautus: poista ilmaletku (20) ennen ruiskutettavan ai-
neen lisäämistä (käännä bajonettikiinnitystä (21) neljännes-
kierroksen verran vastapäivään ja vedä bajonettikiinnitys
(21) irti liitoksesta (9)).
Suutinpään vaihtaminen (katso kuvat B1–B2)
Hienoruiskutusjärjestelmän vakiovarusteisiin kuuluu kolme
suutinpäätä:
Väri
Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Varmista, että suihkupistooli ja perusyksikkö on asen-
nettu kunnolla kaikkien tiivisteosien kanssa. Tällä ta-
valla saat taattua hienoruiskutusjärjestelmän moitteetto-
man toiminnan ja turvallisuuden.
auki perusyksiköstä (22).
nuolimerkintöjä vastaavasti perusyksikön liitoksen (26)
aukkoihin.
myötäpäivään.
kintöjä vastaavasti suihkupistoolin liitoksen (9) aukkoi-
hin.
myötäpäivään.
Suutinpää
(10)
valkoinen harmaa
1 609 92A 689 | (16.03.2021)
Suomi | 111
(11) (12)
musta
