So handhaben Sie die Schaftabdeckung
So handhaben Sie die Abdeckung des Wartungsanschlusses
7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an
RXJ-M(9)_RXA-A(9)_RXM-R(9)_ARXM-R(9)
R32 Split-System-Klimageräte
4P519439-12M – 2021.02

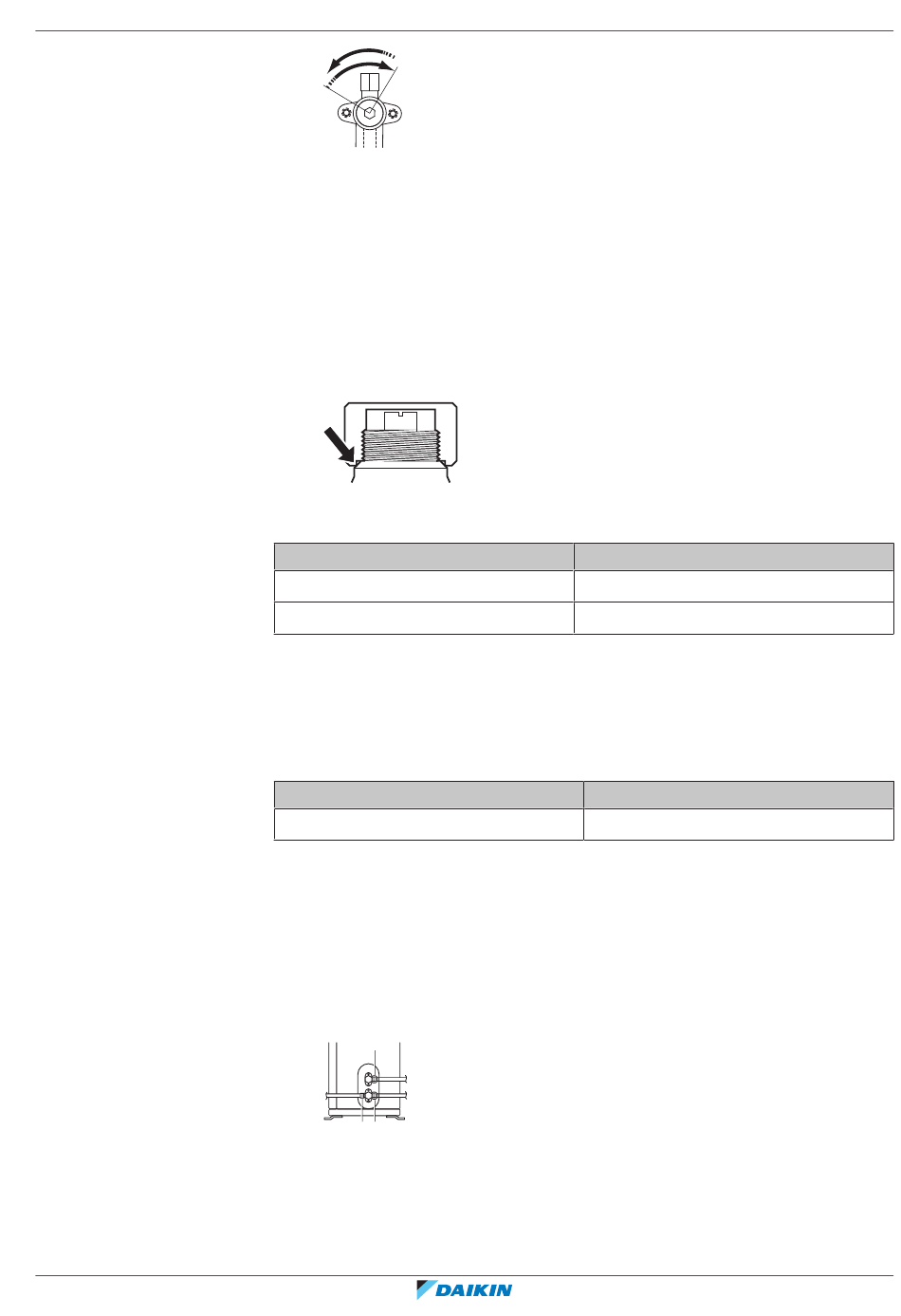

Zum Öffnen nach links drehen
Zum Schließen nach rechts drehen
4 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter
drehen.
5 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.
▪ Der Pfeil zeigt an, ab wo die Schaftabdeckung abgedichtet ist. Beschädigen Sie
ihn NICHT.
▪ Ziehen Sie nach der Handhabung des Absperrventils die Schaftabdeckung fest
und prüfen Sie das System auf Kältemittellecks.
Rohr Ø (mm)
6,4
9,5
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen
und prüfen, ob Kältemittel austritt.
Element
Kappe des Service-Stutzens
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten.
▪ Rohrleitungsschutz.
Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-
Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas-
Absperrventil der Außeneinheit anschließen.
7
Anzugsdrehmoment (N•m)
Die bauseitigen Rohre
Installation der Leitungen
|
22~28
33~39
Anzugsdrehmoment (N•m)
11~14
sind gegen physikalische
