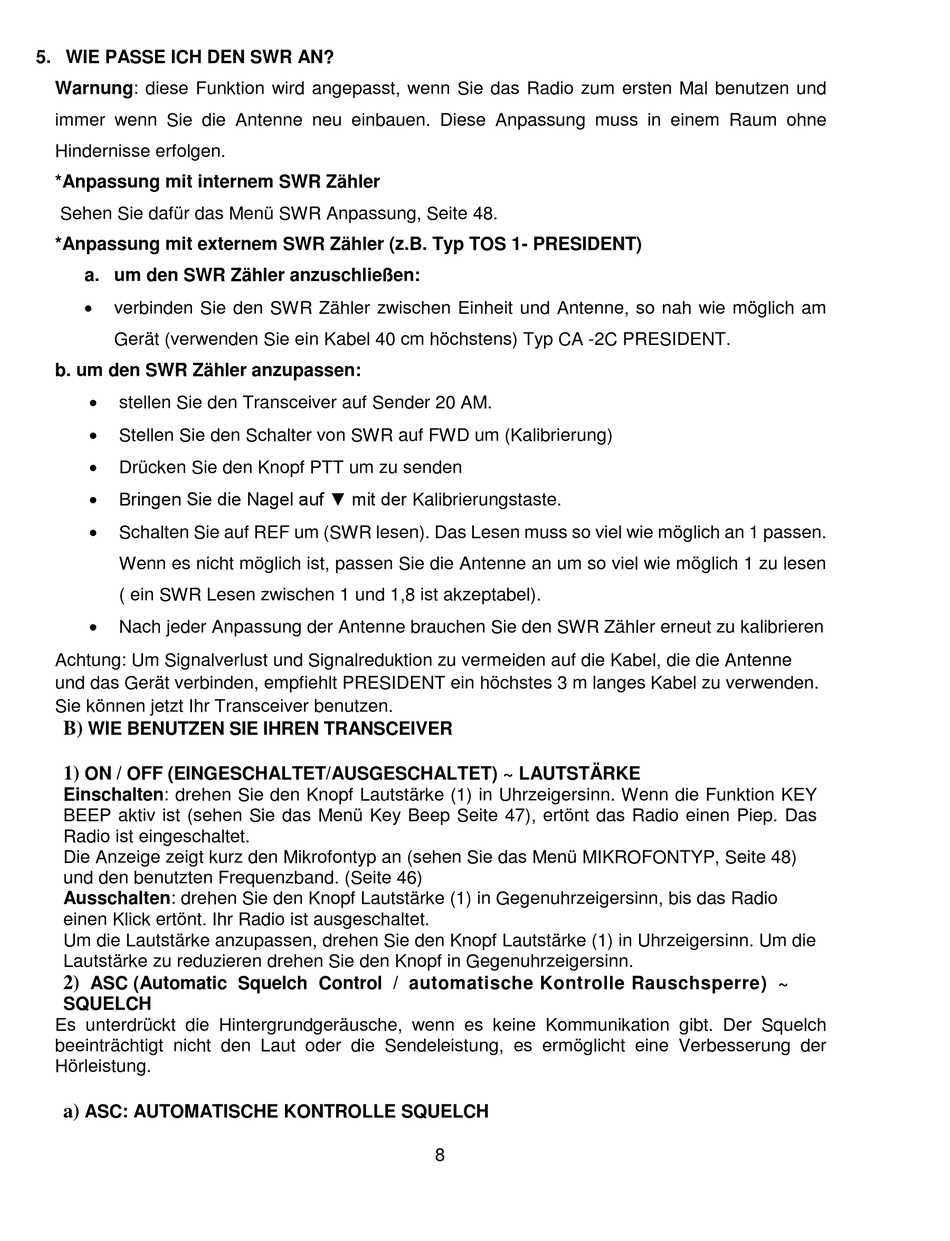

5. WIE PASSE ICH DEN SWR AN?
Warnung: diese Funktion wird angepasst, wenn Sie das Radio zum ersten Mal benutzen und
immer wenn Sie die Antenne neu einbauen. Diese Anpassung muss in einem Raum ohne
Hindernisse erfolgen.
*Anpassung mit internem SWR Zähler
Sehen Sie dafür das Menü SWR Anpassung, Seite 48.
*Anpassung mit externem SWR Zähler (z.B. Typ TOS 1- PRESIDENT)
a. um den SWR Zähler anzuschließen:
verbinden Sie den SWR Zähler zwischen Einheit und Antenne, so nah wie möglich am
Gerät (verwenden Sie ein Kabel 40 cm höchstens) Typ CA -2C PRESIDENT.
b. um den SWR Zähler anzupassen:
stellen Sie den Transceiver auf Sender 20 AM.
Stellen Sie den Schalter von SWR auf FWD um (Kalibrierung)
Drücken Sie den Knopf PTT um zu senden
Bringen Sie die Nagel auf ▼ mit der Kalibrierungstaste.
Schalten Sie auf REF um (SWR lesen). Das Lesen muss so viel wie möglich an 1 passen.
Wenn es nicht möglich ist, passen Sie die Antenne an um so viel wie möglich 1 zu lesen
( ein SWR Lesen zwischen 1 und 1,8 ist akzeptabel).
Nach jeder Anpassung der Antenne brauchen Sie den SWR Zähler erneut zu kalibrieren
Achtung: Um Signalverlust und Signalreduktion zu vermeiden auf die Kabel, die die Antenne
und das Gerät verbinden, empfiehlt PRESIDENT ein höchstes 3 m langes Kabel zu verwenden.
Sie können jetzt Ihr Transceiver benutzen.
B)
WIE BENUTZEN SIE IHREN TRANSCEIVER
1)
ON / OFF (EINGESCHALTET/AUSGESCHALTET) ~ LAUTSTÄRKE
Einschalten: drehen Sie den Knopf Lautstärke (1) in Uhrzeigersinn. Wenn die Funktion KEY
BEEP aktiv ist (sehen Sie das Menü Key Beep Seite 47), ertönt das Radio einen Piep. Das
Radio ist eingeschaltet.
Die Anzeige zeigt kurz den Mikrofontyp an (sehen Sie das Menü MIKROFONTYP, Seite 48)
und den benutzten Frequenzband. (Seite 46)
Ausschalten: drehen Sie den Knopf Lautstärke (1) in Gegenuhrzeigersinn, bis das Radio
einen Klick ertönt. Ihr Radio ist ausgeschaltet.
Um die Lautstärke anzupassen, drehen Sie den Knopf Lautstärke (1) in Uhrzeigersinn. Um die
Lautstärke zu reduzieren drehen Sie den Knopf in Gegenuhrzeigersinn.
2)
ASC (Automatic Squelch Control / automatische Kontrolle Rauschsperre) ~
SQUELCH
Es unterdrückt die Hintergrundgeräusche, wenn es keine Kommunikation gibt. Der Squelch
beeinträchtigt nicht den Laut oder die Sendeleistung, es ermöglicht eine Verbesserung der
Hörleistung.
a)
ASC: AUTOMATISCHE KONTROLLE SQUELCH
8
