Inhaltszusammenfassung für PRESIDENT MC KINLEY

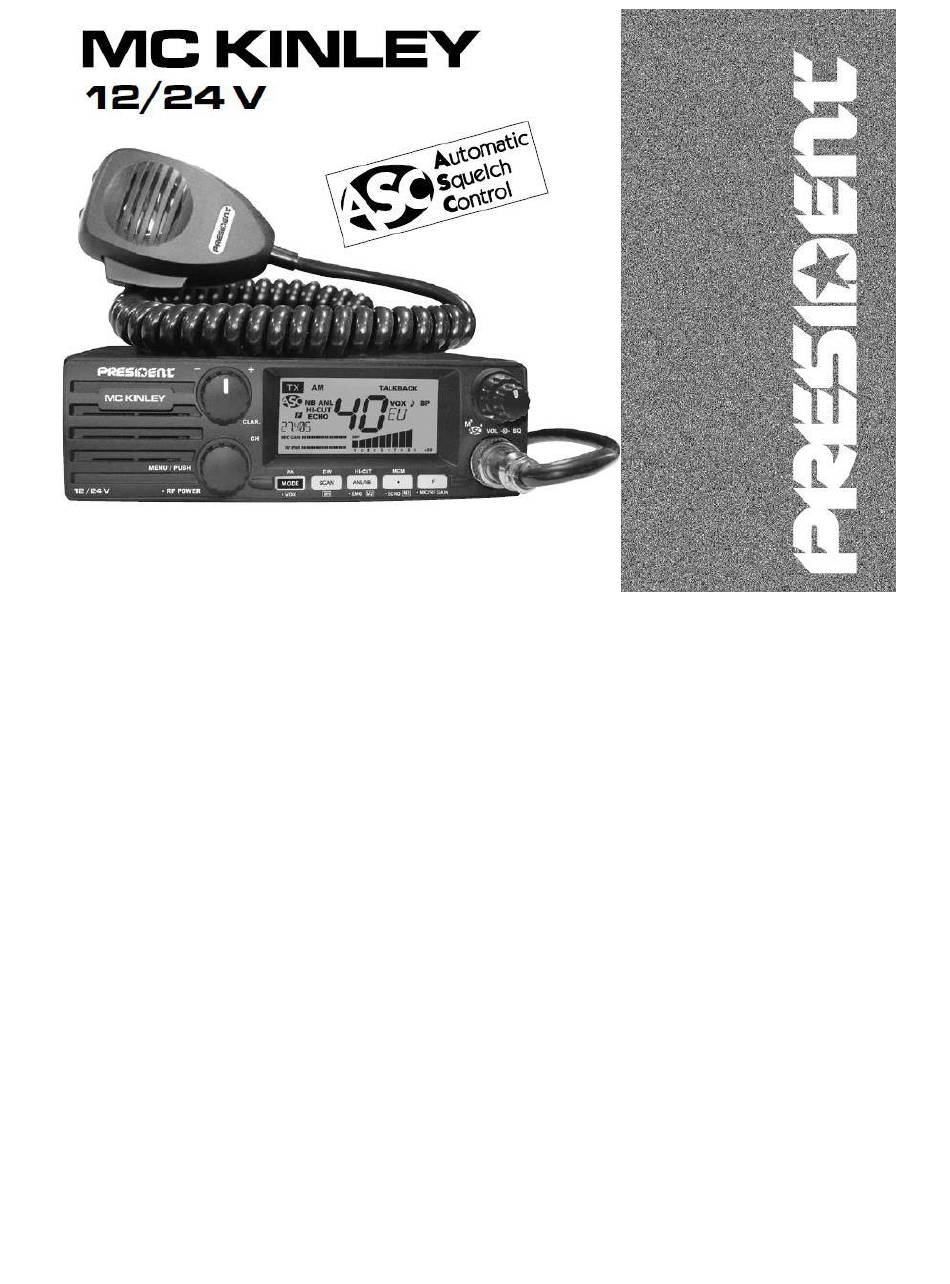

- Seite 1 Handbuch...
-
Seite 2: Übersicht President Mc Kinley
ÜBERSICHT PRESIDENT MC KINLEY FUNKTION ANTWORT 9+10 ANPASSUNG RF GAIN MIT 5 12+10 EIN/AUS 12+9+10 ANPASSUNG MIC GAIN MIT 5 12+5 NIVEAU ANTWORT KONFIGURATION 12+9+5 ANPASSUNG RF POWER MIT 5 1+10 FREQUENZBAND... - Seite 3 WARNUNG! Bevor Sie das Gerät nutzen, prüfen Sie, ob die Antenne angeschlossen ist (der Anschluss B hinter dem Gerät). Benutzen Sie das Gerät nicht ohne den SWR einzustellen. Die Nichteinhaltung dieser Anweisungen kann das Gerät beschädigen, oder kann den Verstärker zerstören, diese Schäden sind durch die Garantie nicht gedeckt.
-
Seite 4: Einbau Schemata
PRESIDENT gewähren Ihnen Zugang zu hochqualitativen CB Technologien. PRESIDENT MC KINLEY ist ein neuer Schritt in persönlicher Kommunikation und die beste Wahl für CB Technologie. Bitte lesen Sie aufmerksam die Gebrauchsanweisungen, bevor Sie das Gerät PRESIDENT MC KINLEY benutzen. EINBAU WO UND WIE BAUEN SIE DEN TRANSCEIVER AN Wählen Sie eine passende, gut belüftete Stelle für eine einfache und praktische Nutzung des... -
Seite 5: Antenne Einbauen
- Die feste Antenne muss in einem offenen Raum eingebaut werden. Wenn Sie die Antenne auf einem Mast einbauen, muss der Einbau den legalen Vorschriften entsprechen. Suchen Sie einen Fachmann, um Sie zu beraten. Alle PRESIDENT Antennen und Zubehöre sind hochqualitativ und bieten eine optimale Leistung für jedes CB Gerät. -
Seite 6: Anschluss Versorgung
3) ANSCHLUSS VERSORGUNG PRESIDENT MC KINLEY ist mit einem Schutzsystem gegen die Polaritätsumkehr ausgestattet. Trotzdem empfehlen wir Ihnen die Versorgungsanschlüsse zu prüfen. Ihr Gerät muss mit Gleichstrom 12 V (A) oder 24 V (A) versorgt werden. Zur Zeit haben die meisten Personenkraftfahrzeuge und Kraftfahrzeuge eine negative Erdung. - Seite 7 Nach jeder Anpassung der Antenne brauchen Sie den SWR Zähler erneut zu kalibrieren Achtung: Um Signalverlust und Signalreduktion zu vermeiden auf die Kabel, die die Antenne und das Gerät verbinden, empfiehlt PRESIDENT ein höchstes 3 m langes Kabel zu verwenden. Sie können jetzt Ihr Transceiver benutzen.
- Seite 8 Internationales Patent, ausschließlich PRESIDENT Drehen Sie den Knopf Squelch (2) im Gegenuhrzeigersinn auf Position ASC. ASC wird angezeigt. Es gibt keine repetitive manuelle Anpassung und eine permanente Optimierung zwischen Sensibilität und Hörleistung, wenn ASC aktiv ist. Diese Funktion kann ausgeschaltet werden, wenn Sie den Schalter in Uhrzeigersinn drehen.
- Seite 9 Drücken Sie und halten Sie den Knopf gedrückt PTT (12). Drücken Sie die Knöpfe • (9) und CH (5). «RF POWER» wird angezeigt. Drücken Sie den Drehknopf CH (5) um das Niveau anzupassen, indem Sie das Diagramm verwenden. . Drücken Sie den Knopf CH (5) für eine Sekunde um die Einstellung zu bestätigen. . MODUL ~ PA ~ •...
- Seite 10 Hintergrundgeräuschen, das Niveau ist anpassbar. OFF (laut Squelch Niveau) und von 0 (ohne anti-vox) bis 9 (niedrig). Voreingestellter Wert: OFF. Verzögerungszeit SET-T: verhindert die plötzliche Unterbrechung der Übertragung durch Hinzufügen einer Verzögerung am Ende des Sprechens. Das Niveau ist anpassbar von 1 (kurze Verzögerung) bis 9 (lange Verzögerung).
- Seite 11 HI-CUT (langes Drücken) Hi-Cut schneidet die hohe Frequenzen Drücken Sie die Taste HI-CUT (8) für eine Sekunde um den Filter HI-CUT zu aktivieren/deaktivieren. Auf dem Bildschirm erscheint die Nachricht „HI-CUT“, wenn der Filter aktiv ist. NOTFALLSENDER (9+8 kurzes Drücken) Drücken Sie kurz die Taste● 9, dann die Taste● EMG (8) um diese 2 Tasten zu kombinieren. Die erste Kombination aktiviert den Notfallsender 1.
-
Seite 12: Rf Gain / Kontrolle Radio Verstärkung Bei Empfang (9+10)
ECHO/ECOU (9 + 9 kurzes Drücken) Drücken Sie die Taste • (9), F b l i n k t , d a n n d r ü c k e n S i e k u r z d i e T a s t e • ECHO (9) u m d i e F u n k t i o n... -
Seite 13: Talkback Level
MIC GAIN Sehen Sie § MIC GAIN Seite 45 TALKBACK (Kombination 12 /10) Die Funktion TALKBACK erlaubt Ihnen Ihre eigene Modulation in CB Lautsprecher zu hören. Während Sie den Knopf PTT (12) drücken: Drücken Sie die Taste F (10) u m d i e F u n k t i o n TALKBACK zu aktivieren/deaktivieren. -
Seite 14: Color / Farbe
Die Reihenfolge für die 14 Funktionen wird im Handbuch beschreiben. Trotzdem, ist die beim Eingang in Menü angezeigte Funktion die letzte Funktion, die der Nutzer geändert hat. Das Verfahren gilt für alle Funktionen: Drücken Sie den Knopf CH (5) für 3 Sekunden um ins Menü zu kommen. F wird angezeigt. 1. - Seite 15 4a. D r ü c k e n S i e k u r z d e n K n o p f C H ( 5 ) u m d e n W e r t z u v a l i d i e r e n u n d i m M e n ü z u b l e i b e n . 4b.
- Seite 16 Voreingestellte Einstellung SPAN ist: OFF/ausgeschaltet. MIC TYPE / MIKROFONTYP PRESIDENT MC KINLEY verfügt über ein Elektret-Mikrofon, sowie über ein dynamisches Mikrofon, PRESIDENT mit 6 PINS (sehen Sie das Diagramm Verkabelung Seite 73) Wenn Sie die Einheit einschalten, wird den Mikrofontyp kurz angezeigt.
- Seite 17 Drehen Sie den Knopf CH (5) oder verwenden Sie die Tasten UP/DN (13) auf dem Mikrofon um das Menü SWR auszuwählen. Drücken Sie den Drehknopf CH (5) um zu bestätigen. Das Radio schaltet automatisch in Modul TX ohne den Knopf PTT (12) zu drücken und es beginnt die Kalibrierung. Die Kalibrierungszeit dauert höchstens 5 Minuten.
- Seite 18 Drehen Sie den Knopf CH (5) oder verwenden Sie die Tasten UP/DN (13) auf dem Mikrofon um das Menü EMG1 auszuwählen. Dr ück en Sie den K nopf CH (5) um zu bestätigen . Der 1. Par am et er, der Modulat ionsmodul blink t.
-
Seite 19: Neue Einstellung
In Modul PA, drücken Sie den Knopf PTT um den ”NIVEAU PA” anzuzeigen. Dann drehen Sie den Drehknopf CH (5) um das Audio Niveau PA anzupassen. Die implizite Einstellung PA: PA. Sehen Sie PA, Seite 43. NEUE EINSTELLUNG Die Funktion stellt alle Einstellungen neu ein und das Gerät kommt zur Fabrikeinstellungen zurück. -
Seite 20: Wie Wird Eine Nachricht Empfangen Oder Gesendet
Min. 0,2μV-120 dBm Sensibilität Squelch Max. 1mV-47 dBm Ablehnungsrate Frequenz 60 dB Ablehnungsrate intermediären Frequenz 70 dB Freilassung Max. 400 mA nominal/1000 mA maximal REPARATUREN 1. IHR RADIO SENDET NICHT ODER DIE ÜBERTRAGUNG IST SCHWACH - Prüfen Sie, ob die Antenne richtig angeschlossen ist und ob SWR richtig angepasst wurde. - Prüfen Sie, ob das Mikrofon richtig angeschlossen wurde - Prüfen Sie, ob der Wert RF POWER maximal eingestellt ist - Prüfen Sie, ob der Wert MIC GAIN maximal eingestellt ist... -
Seite 21: Vereinfachte Eu-Konformitätserklärung
VEREINFACHTE EU KONFORMITÄTSERKLÄRUNG Hiermit erklärt Groupe President Electronics, dass der Transceiver Marke: PRESIDENT Typ: TXPR600 Handelsbezeichnung: MC KINLEY der Richtlinie 2014/53/EU entspricht. Der ganze Text der UE Erklärung finden Sie unter der Adresse: https://president-electronics.com/DC/TXPR600...
