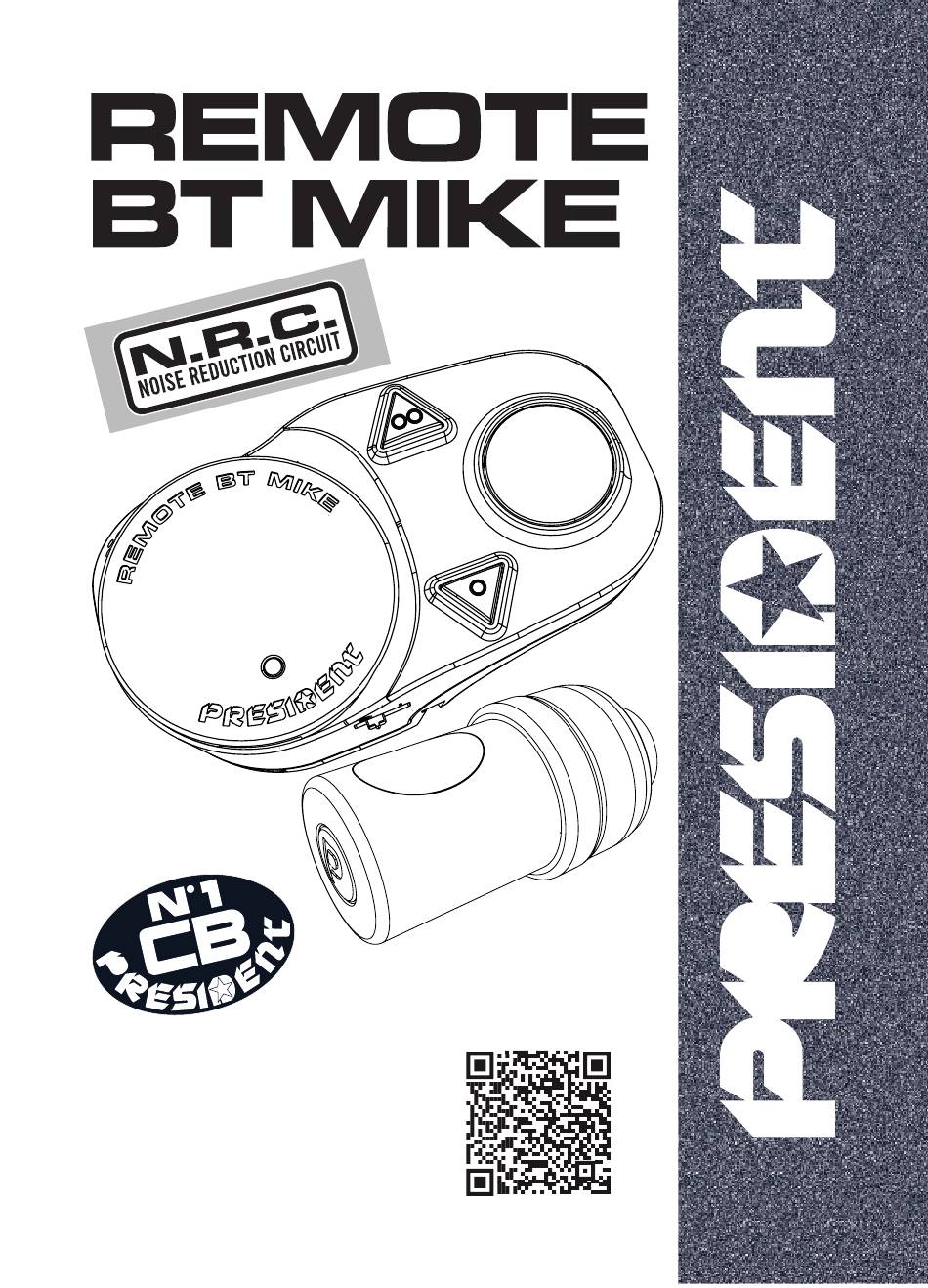

- Seite 1 Bedienungsanleitung Besuchen Sie unsere Website:...
- Seite 2 Funkgerät auf Senden bzw. Empfangen umschaltet. Nutzen Sie Ihr Funkgerät auch mit REMOTE BT MIKE nur dann, wenn es die Verkehrslage erlaubt! Um die Leistung Ihres PRESIDENT REMOTE BT MIKE zu optimieren, lesen Sie bitte diese Bedienungsanleitung sorgfältig.
- Seite 3 Lieferumfang: Halterung 2x Sicherungsbleche BT-Fernbedienung mit Mikrofon Lithium-Akku 3,7 V / 300 mAh Bedienungs- anleitung USB-Ladekabel BT-Dongle Mikrofonstecker-Belegung: Belegung TX-Modulation NF-Empfang PTT - UP/DN Nicht belegt Kompatibel mit PRESIDENT-Funkgeräten*, die mit einer 6-poligen Mikrofonbuchse ausgestattet sind. Gerätemasse (-) Stromversorgung (+)
- Seite 4 Bedienelemente...
- Seite 5 Bedienelement Funktion PTT-Taste DOWN-Taste (Kanal, NRC-Level abwärts) UP-Taste (Kanal, NRC-Level aufwärts) Signal-LED Mikrofon USB-Ladebuchse Schiebeschalter Gerät Ein ( I ) / Aus ( 0 ) Pairing-Taste...
- Seite 6 Montage der BT-Fernbedienung mit Mikrofon ► Wählen Sie einen geeigneten Montageort für die Halterung der BT-Fernbedienung mit Mikrofon am Lenkrad bzw. Lenker. ► Führen Sie das Montageband der Halterung der BT-Fernbedie- nung mit Mikrofon um das Lenkrad bzw. den Lenker herum. ►...
- Seite 7 ► Sichern Sie das Montageband an den beiden Haltenasen, in dem Sie ein Sicherungsblech auf die beiden, durch das Montageband ragenden, Haltenasen aufstecken. Im Lieferumfang befinden sich 2 Sicherungsbleche. Sie benötigen aber zur Sicherung der Verbindung nur eines davon, das andere ist als Er- satzteil gedacht. ► Setzen Sie die BT-Fernbedienung mit Mikrofon in der nachfol- gend dargestellten Reihenfolgein die derart fixierte Halterung ein.
- Seite 8 BT-Fernbedienung mit Mikrofon aus der Halterung entnehmen ► Betätigen Sie die Verrigelung an der Halterung der BT-Fernbedie- nung mit Mikrofon (A). ► Entnehmen Sie die BT-Fernbedienung mit Mikrofon aus der Hal- terung (B). BT-Dongle an das Funkgerät anschließen bzw. wieder vom Funk- gerät entfernen ►...
- Seite 9 PRESIDENT REMOTE BT MIKE bedienen Bluetooth-Verbindung herstellen ► Schalten Sie das Funkgerät mit angeschlossenem BT-Dongle ein. Die Taste Pairing (8) am BT-Dongle blinkt jetzt einmal alle 5 s rot. ► Schalten Sie nun die BT-Fernbedienung mit Mikrofon mit dem Schiebeschalter Gerät Ein/ Aus (7) ein (Stellung „...
- Seite 10 PRESIDENT REMOTE BT MIKE bedienen PTT-Taste (1) Die PTT-Taste an der BT-Fernbedienung mit Mikrofon kann in 2 Modi bedient werden: Modus 1 (Werkseinstellung): Das Funkgerät sendet nach einer kurzen Betätigung von PTT-Taste (1) solange, bis Sie PTT-Taste (1) erneut kurz betätigen.
- Seite 11 Einstellung der NRC = Noise Reduction Circuit Ihr PRESIDENT REMOTE BT MIKE ist mit NRC = Noise Reduction Circuit ausgestattet. Diese verfügt über 5 Leistungsstufen. So rufen Sie den Konfigurationsmodus auf: ► Drücken Sie Taste (2) und Taste (3) geichzeitig für 2 s. Das Verhalten der LED-Anzeige signalisiert den aktuellen...
- Seite 12 Zusätzlich wird alle 5 min die akustische Meldung „Discharged“ ausgegeben. ► Um den Lithium-Akku zu laden, verbinden Sie die USB-Lade- buchse (7) mit der Ladebuchse an Ihrem PRESIDENT-Funkgerät oder mit einer anderen zum Aufladen geeigneten USB-Buchse in Ihrem Fahrzeug. Während des Ladevorganges leuchtet die Signal-LED (4) dauerhaft rot.
- Seite 13 Die BT-Fernbedienung mit Mikrofon darf dabei nicht weiter als ca. 5 m vom BT-Dongle entfernt sein. Je näher, je besser! ► Schließen Sie den BT-Dongle an Ihren PRESIDENT Transceiver ► Drücken Sie kurz Taste Pairing (8) am BT-Dongle. Taste Pairing (8) am BT-Dongle blinkt jetzt abwechselnd rot und grün, der BT-Dongle befindet sich im Kopplungsmodus.
- Seite 16 PRESIDENT REMOTE BT MIKE! Die Konformitätserklärung ist unter der folgenden Internet- adresse abrufbar: https://president-electronics.com/DC/ACFD602 Herstellergarantie Als Hersteller dieses Gerätes REMOTE BT MIKE gewähren wir, die Firma Groupe PRESIDENT ELECTRONICS Route de Séte - BP100 34540 BALARUC - FRANCE eine selbstständige Garantie gegenüber dem Verbraucher auf alle bei uns gekauften Gegenstände nach Maßgabe der nachfolgenden...
- Seite 17 - äußere Gewaltanwendung. - Eigenmächtige Eingriffe und eigenmächtige Reparaturver- suche. - Versand in nicht geeigneter Art und Weise, wie z.B. nicht geeignetem Verpackungsmaterial. - Verbrauchsmaterialien (Akkupacks, Batterien) Balaruc, Dezember 2023 Groupe PRESIDENT ELECTRONICS Route de Séte - BP100 34540 BALARUC - FRANCE...
