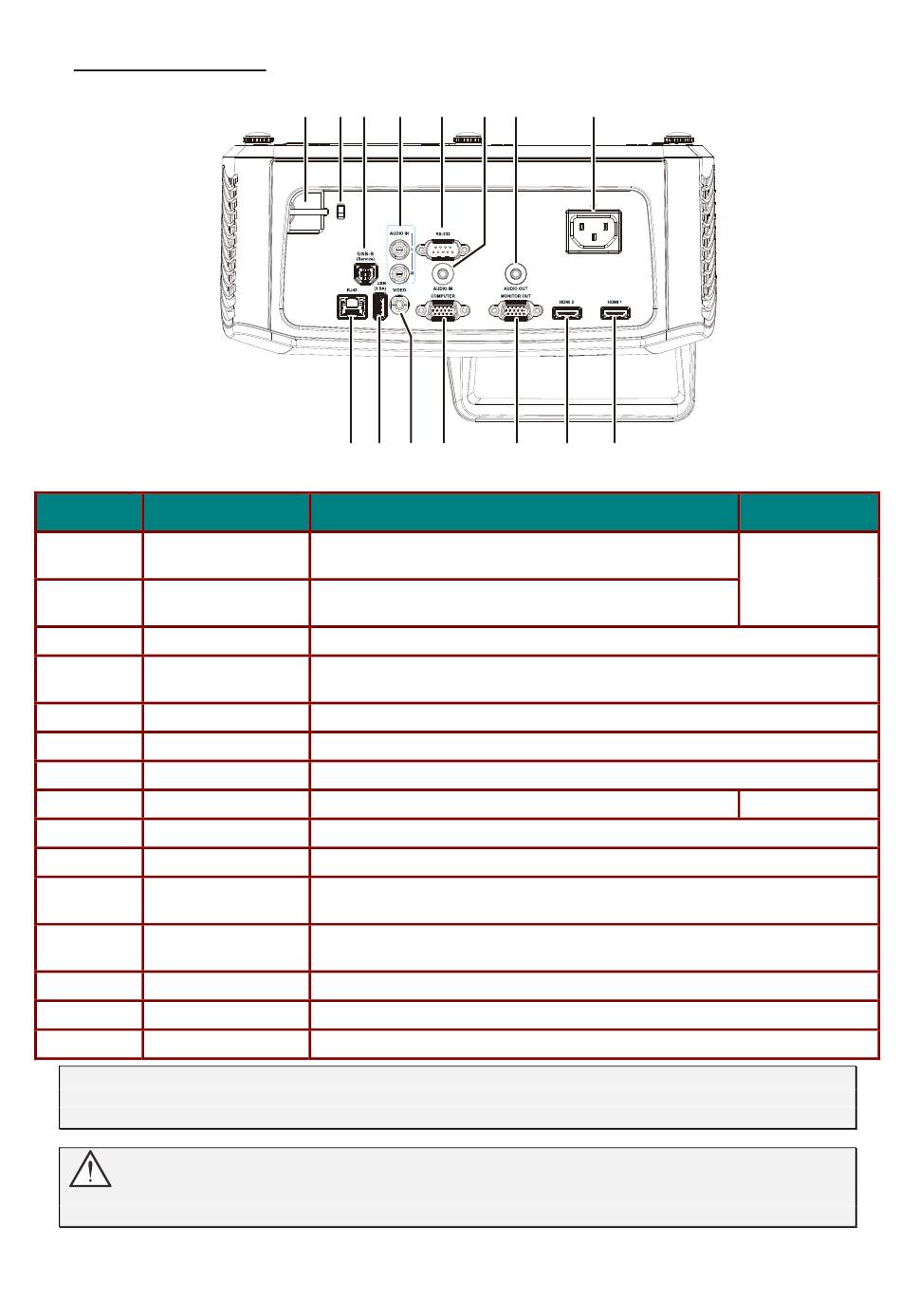

Ansicht von hinten
E
B
LEMENT
EZEICHNUNG
1.
Sicherheitsleiste
2.
Kensington-Schloss
3.
USB-B (Service)
Audio L/R
4.
(Video/ S-Video)
5.
RS-232
6.
AUDIO-Eingang
7.
Audioausgang
8.
AC IN
9.
HDMI 1
10.
HDMI 2
11.
MONITOR OUT
12.
COMPUTER
13.
VIDEO
14.
USB (1,5 A)
15.
RJ-45
Hinweis :
Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer besseren
Bildqualität der Reihe nach die Nutzung von HDMI/DVI, Compontent (über VGA) und schließlich Composite.
Warnung:
Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des Projektors
und alle angeschlossenen Geräte.
Promethean, Company Confidential
2 3
5
1
4
15
14
13
12
B
Zum Schutz vor unautorisierter Verwendung und
Diebstahl.
Zum Befestigen an einem unbeweglichen Gegenstand
mithilfe eines Kensington -Schlosssystems
Hier schließen Sie das USB-Kabel eines Computers an
Hier schließen Sie das Audiokabel eines Audiogerätes an.
Zum Anschluss eines (seriellen) RS-232-Kabels für die Fernbedienung
Hier schließen Sie das Audiokabel eines Audiogerätes an.
Hier schließen Sie das Audiokabel eines Audioverstärkers an.
Hier schließen Sie das NETZKABEL an.
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
Hier stellen Sie über das RGB-Kabel eine Verbindung mit einem Bildschirm
her.
Hier schließen Sie das RGB-Kabel eines Computers oder anderer
Komponenten an.
Hier schließen Sie das Composite-Kabel eines Videogerätes an
Verbinden Sie das USB-Kabel zur Stromversorgung.
Hier stellen Sie über ein LAN-Kabel eine Verbindung zum Ethernet her.
