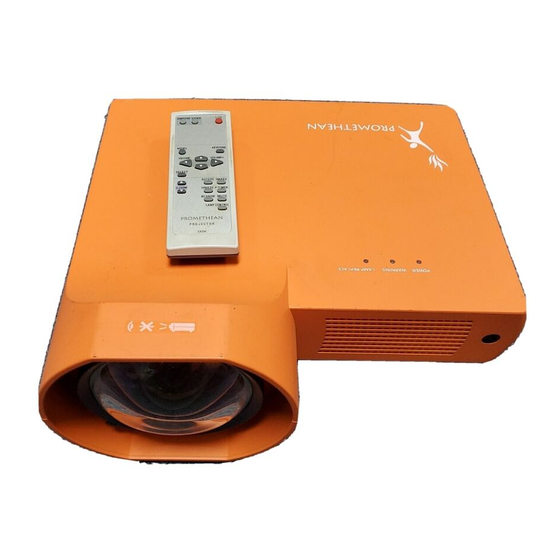

promethean PRM-10 Reparaturanleitung

Wartung und Reinigung
Ersetzen der Lampe
Wenn die Lebensdauer der Lampe erreicht ist, leuchtet
die LAMP REPLACE-Anzeige gelb. Falls die Anzeige gelb
leuchtet, muss die Projektionslampe ersetzt werden.
WARNUNG:
SCHALTEN SIE VOR DEM ÖFFNEN
DER LAMPENABDECKUNG DIE
UV-LAMPE AUS.
VORSICHT
Vor dem Öffnen der Lampenabdeckung
muss der Projektor während mindestens
45 Minuten abgekühlt werden lassen.
Ersetzen Sie die Lampe wie folgt:
1
Schalten Sie den Projektor aus und ziehen Sie den
Netzstecker aus der Steckdose. Lassen Sie den
Projektor für mindestens 45 Minuten abkühlen.
2
Lösen Sie die Schraube mit einem Schraubendreher
und nehmen Sie die Lampenabdeckung ab.
3
Entfernen Sie die 2 Schrauben mit einem Schraubendreher
und ziehen Sie die Lampe am Griff heraus.
4
Tauschen Sie die Lampe aus und bringen Sie die beiden
Schrauben wieder an. Kontrollieren Sie, ob die Lampe
richtig eingesetzt ist. Bringen Sie die Lampenabdeckung
an und ziehen Sie die Schraube wieder fest.
5
Schließen Sie das Netzkabel am Projektor an und
schalten Sie den Projektor ein.
6
Stellen Sie den Lampenbetriebszeitzählers zurück.
Siehe Abschnitt "Lampenbetriebszeitzähler" auf der
nächsten Seite.
ERSATZLAMPE
Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben.
  Modell-Nr. des Projektors
l
 Nr. der Ersatzlampe
l
56
Oberseite
POWER WARNING LAMP
Die Anzeige leuchtet
beim Erreichen der
Lampenlebensdauer gelb.
VORSICHT
Die Lampe darf nur gegen eine Lampe des gleichen Typs
ausgetauscht werden.
Lassen Sie die Lampe nicht fallen und berühren Sie sie nicht
mit den Fingern, weil die Lampe zerbrechen kann und dabei
eine Verletzungsgefahr vorhanden ist.
Lampenabdeckung
Lampe
Schraube
: PRM-10
: POA-LMP126
(Ersatzteil Nr. 610 340 8569)
REPLACE
Schraube
Schraube
Griff
