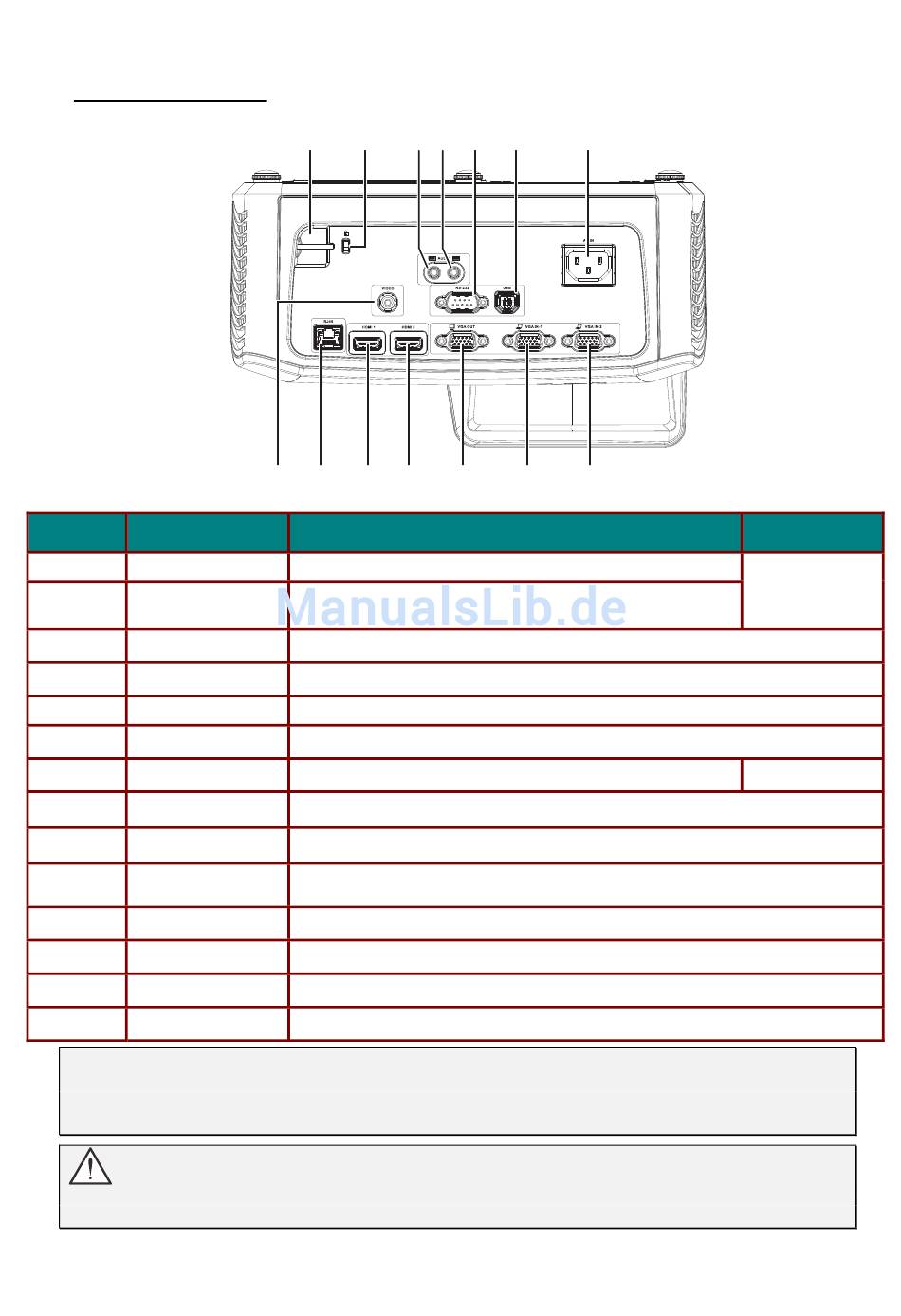

Ansicht von hinten

E B
LEMENT EZEICHNUNG
1.
Sicherheitsleiste
2.
Kensington-Schloss
3.
AUDIO-Eingang
4.
Audioausgang
5.
RS-232
6.
USB
7.
AC-Eingang
8.
VGA – 2
9.
VGA – 1
10.
VGA-Ausgang
11.
HDMI 2
12.
HDMI 1
13.
RJ-45
14.
VIDEO
Hinweis:
Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer
besseren Bildqualität der Reihe nach die Nutzung von HDMI/DVI, Compontent (über VGA) und
schließlich Composite.
Warnung:
Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des
Projektors und alle angeschlossenen Geräte.
Promethean, Company Confidential
1 2 3
14 13 12 11
Zum Schutz vor unautorisierter Verwendung und Diebstahl.
Zum Befestigen an einem unbeweglichen Gegenstand
mithilfe eines Kensington® -Schlosssystems
Hier schließen Sie das Audiokabel eines Audiogerätes an
Hier schließen das Audiokabel eines Verstärkers an
Hier schließen Sie ein serielles RS-232-Kabel zur externen Steuerung an.
Hier schließen Sie das USB-KABEL eines Computers an.
Hier schließen Sie das NETZKABEL an.
Hier schließen Sie das RGB-KABEL eines Computers und anderer Komponenten an
Hier schließen Sie das RGB-KABEL eines Computers und anderer Komponenten an
Hier schließen Sie das RGB-Kabel eines Bildschirms an
(Durchschleifen nur bei VGA-Eingang 1)
Hier schließen Sie das HDMI-KABEL eines HDMI-Gerätes an.
Hier schließen Sie das HDMI-KABEL eines HDMI-Gerätes an.
Hier schließen Sie ein LAN-KABEL zur Ethernet-Verbindung an.
Hier schließen Sie das COMPOSITE-KABEL eines Videogerätes an.
4 5 6 7
10 9 8
B
ESCHREIBUNG
S S :
IEHE EITE
46
9
