Inhaltszusammenfassung für promethean PRM-32

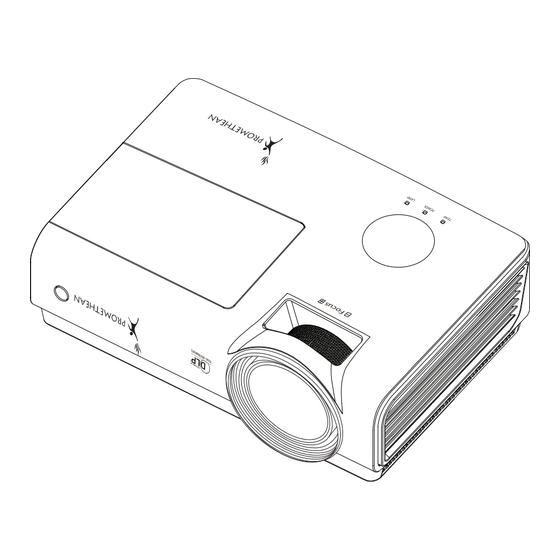

- Seite 1 Multimediaprojektor PRM-32 MODELL PRM-32, PRM-32C, PRM-32V1 Projektor PROMETHEAN LTD PROMETHEAN HOUSE LOWER PHILIPS ROAD Bedienungsanleitung BLACKBURN BB1 5TH UNITED KINGDOM (44) 1254 298 598...
-
Seite 2: Haftungsausschluss
“Drücken Sie zum Öffnen des Hauptmenüs die Menu-Taste auf der Fernbedienung.” Allgemeine Sicherheitshinweise Öffnen Sie das Gehäuse nicht. Abgesehen von der Projektionslampe befinden sich keine vom Benutzer reparierbaren Komponenten im Geräteinneren. Wenden Sie sich zur Reparatur an eine qualifizierte Fachkraft. Promethean, Company Confidential... -
Seite 3: Netzsicherheit
Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Platzieren Sie nichts auf dem Netzkabel. Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen. Promethean, Company Confidential... -
Seite 4: Lampe Ersetzen
Seite. Dieses druckfreundliche Format ist praktisch und hilft gleichzeitig, Papier zu sparen und damit die Umwelt zu schonen. Es wird empfohlen, nur die benötigten Abschnitte auszudrucken. Wir empfehlen Ihnen, nur die für Sie notwendigen Abschnitte auszudrucken. Promethean, Company Confidential... -
Seite 5: Inhaltsverzeichnis
® Kensington -Schloss verwenden ........................38 Sicherheitsleiste verwenden..........................38 PROBLEMLÖSUNG ............................39 ......................39 ÄUFIGE ROBLEME UND IHRE ÖSUNGEN ..........................39 IPPS ZUR ROBLEMLÖSUNG LED-F ............................40 EHLERMELDUNGEN ..............................40 ILDPROBLEME ..............................41 AMPENPROBLEME ..........................41 ERNBEDIENUNGSPROBLEME ......................41 ROJEKTOR ZUR EPARATUR EINSCHICKEN SPEZIFIKATIONEN .............................42 ..............................42 PEZIFIKATIONEN Promethean, Company Confidential... - Seite 6 ....................43 ROJEKTIONSABSTAND VS ROJEKTIONSGRÖßE PRM-32 – Tabelle zu Projektionsdistanz und -größe..................43 ............................44 AKTMODUS ABELLE ..........................46 ROJEKTORABMESSUNGEN RICHTLINIENKONFORMITÄT ..........................47 FCC-H ..............................47 INWEIS ................................47 ANADA ..........................47 ICHERHEITSZERTIFIZIERUNGEN Promethean, Company Confidential...
-
Seite 7: Erste Schritte
Wenden Sie sich umgehend an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte bzw. das Gerät nicht funktioniert. Wir empfehlen Ihnen, die Originalverpackung aufzubewahren, falls Sie das Gerät einmal zu Reparaturzwecken einsenden müssen. Achtung: Verwenden Sie den Projektor nicht in einer staubigen Umgebung. Promethean, Company Confidential... -
Seite 8: Übersicht Über Die Komponenten Des Projektors
Systemstart / Kühlung / Fehlercode Zeigt den Lampenstatus an Lampen-LED Lampenfehler (siehe LED-Fehlermeldungen auf Seite 40) (Orange) Normaler Systembetrieb Wichtig: Die Belüftungsöffnungen am Projektor ermöglichen eine gute Luftzirkulation zur Kühlung der Projektorlampe. Blockieren Sie die Belüftungsöffnungen nicht. Promethean, Company Confidential... -
Seite 9: Ansicht Von Hinten
Bildschirm (Durchschleifen nur bei VGA-Eingang 1) IR-Empfänger Empfängt die IR-Signale von der Fernbedienung Hinweis: Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer besseren Bildqualität der Reihe nach die Nutzung von HDMI/DVI, Compontent (über VGA), S-Video und schließlich Composite. Promethean, Company Confidential... -
Seite 10: Ansicht Von Unten
Die Konstruktion der Deckenmontage muss eine geeignete Form und Stabilität aufweisen. Die Lastkapazität der Deckenmontage muss das Gewicht des installierten Gerätes überschreiten; als zusätzliche Sicherheitsmaßnahme sollte es über einen Zeitraum von 60 Sekunden das Dreifache des Gewichts dieses Produktes (mindestens 5,15 kg) aushalten können. Promethean, Company Confidential... -
Seite 11: Aufbau Der Fernbedienung
Sollte sich ein Hindernis zwischen Fernbedienung und Projektor befinden, können Sie das Signal über bestimmte reflektierende Oberflächen (z. B. Projektorleinwände) weiterleiten. 3. Die Tasten am Projektor haben dieselben Funktionen wie die entsprechenden Tasten auf der Fernbedienung. Diese Bedienungsanleitung beschreibt die Funktionen anhand der Fernbedienung. Promethean, Company Confidential... - Seite 12 Bild nach oben-Taste, wenn das Gerät via USB mit Page Up einem PC verbunden ist Linke Pfeiltaste, wenn das Gerät via USB mit einem PC Links verbunden ist Enter-Taste, wenn das Gerät via USB mit einem PC Enter verbunden ist Power Zum Ein-/Ausschalten des Projektors Promethean, Company Confidential...
-
Seite 13: Betriebsreichweite Der Fernbedienung
Winkel 15 ° ober- und unterhalb des Projektorstandortes. Sollte der Projektor nicht auf die Fernbedienung reagieren, treten Sie etwas näher an ihn heran. Tasten am Projektor und auf der Fernbedienung Der Projektor kann nur mit Hilfe der Fernbedienung gesteuert werden. Sie können alle Vorgänge über die Fernbedienung ausführen. Promethean, Company Confidential... -
Seite 14: Einrichtung Und Bedienung
Bringen Sie die Abdeckung wieder Achtung: 1. Verwenden Sie ausschließlich AAA-Batterien (wir raten zum Einsatz von Alkali-Batterien). 2. Entsorgen Sie verbrauchte Batterien entsprechend Ihrer örtlichen Richtlinien. 3. Entfernen Sie die Batterien, wenn Sie den Projektor über einen längeren Zeitraum nicht verwenden. Promethean, Company Confidential... -
Seite 15: Projektor Ein- Und Ausschalten
Wenn die Meldung "Ausschalten? /Wieder Netzschalter drücken" erscheint drücken Sie erneut die POWER-Taste. Der Projektor schaltet sich aus. Achtung: Ziehen Sie das Netzkabel erst, wenn die BETRIEBS-LED orange leuchtet - dies zeigt an, dass der Projektor den Abkühlvorgang abgeschlossen hat. Promethean, Company Confidential... -
Seite 16: Zugangskennwort (Sicherheitsschloss) Einstellen
Ihrem Händler Informationen zum Löschen des Kennwortes. Drücken Sie zum Öffnen des Bildschirmmenüs die MENU-Taste. Wählen Sie mit den Tasten ◄ / ► das Installation I-Menü. Wählen Sie mit den Tasten ▲ / ▼ die Option Erweitert. Promethean, Company Confidential... - Seite 17 Geben Sie das Kennwort in der von Ihnen in Schritt 5 festgelegten Reihenfolge ein. Sollten Sie das Kennwort vergessen haben, wenden Sie sich bitte an das Kundencenter. Das Kundencenter überprüft, ob Sie der Eigentümer sind, und hilft Ihnen beim Zurücksetzen des Kennwortes. Promethean, Company Confidential...
-
Seite 18: Trapezkorrektur Anpassen
Mit dem Fokusregler (nur am Projektor) kann die Schärfe des projizierten Bilds geändert werden. Drücken Sie zum Korrigieren der KEYSTONE (Trapezverzerrung) (oben / unten breiter) die Keystone-Taste auf der Fernbedienung. Der Trapezkorrektur- Regler erscheint auf dem Bildschirm. Promethean, Company Confidential... -
Seite 19: Einstellungen Des Bildschirmmenüs (Osd)
Je nach Videoquelle sind nicht alle Elemente im Bildschirmmenü verfügbar. Die Elemente Horizontalposition/Vertikalposition im Computer-Menü können beispielsweise nur geändert werden, wenn eine Verbindung zu einem Computer besteht. Die Elemente, die nicht verfügbar sind, sind ausgegraut und können nicht aufgerufen werden. Promethean, Company Confidential... -
Seite 20: Osd-Sprache Einstellen
1. Drücken Sie die MENU-Taste. Wählen Sie mit den Tasten ◄ / ► das Menü Installation I. 2. Heben Sie mit ▲ / ▼ die Option Sprache hervor. 3. Markieren Sie mit den Tasten ◄ / ► die gewünschte Sprache. 4. Drücken Sie zum Schließen des Bildschirmmenüs zweimal die MENU-Taste. Promethean, Company Confidential... -
Seite 21: Übersicht Über Das Bildschirmmenü
Übersicht über das Bildschirmmenü Der folgenden Abbildung können Sie die Menüelemente und deren zugehörige Einstellungsbereiche entnehmen. Promethean, Company Confidential... -
Seite 22: Übersicht Über Die Untermenüs
Übersicht über die Untermenüs Promethean, Company Confidential... -
Seite 23: Bild-Menü
Drücken Sie zum Anpassen der Gammakorrektur des Bildschirms die Tasten ◄ / ►. Drücken Sie zum Aufrufen des Erweitert-Menüs (Enter) / ►. Siehe Erweiterte Erweitert Funktionen auf Seite 18. Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Rücksetzen Standardwerte (Enter) / ►. Promethean, Company Confidential... -
Seite 24: Erweiterte Funktionen
(Bereich: Kalt – Normal – Warm) Drücken Sie zum Aufrufen des Farbmanager-Menüs die Taste (Enter) / ►. Farbmanager (Bereich: rot - grün - blau - cyan - magenta - gelb - weiß). Weitere Einzelheiten zum Farbmanager finden Sie auf Seite 19. Promethean, Company Confidential... -
Seite 25: Farbmanager
Zur Auswahl des Gelb-Farbmanagers auswählen. Gelb Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◄ / ►. Zur Auswahl des Weiß-Farbmanagers auswählen. Weiß Drücken Sie zum Anpassen von Rot, Grün und Blau die Tasten ◄ / ►. Promethean, Company Confidential... -
Seite 26: Computer-Menü
Drücken Sie zum Anpassen des A/D-Abtasttakts die Tasten ◄ / ►. Spurhaltung Drücken Sie zum Anpassen des A/D-Abtastpunkts die Tasten ◄ / ►. Mit (Enter) / ► können Sie Phase, Verfolgung, Größe und Position automatisch Autom. Bild anpassen. Promethean, Company Confidential... -
Seite 27: Video-Menü
Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte Rücksetzen (Enter) / ►. Hinweis: Bei der Wiedergabe von Interlace-Video können Störungen auftreten. Sie können dieses Problem beheben, indem Sie das Video-Menü aufrufen und die Funktion Film-Modus anpassen. Promethean, Company Confidential... -
Seite 28: Installation I-Menü
Drücken Sie zum Anpassen des Digitalzoom-Menüs die Tasten ◄ / ►. Rufen Sie mit (Enter) / ► das Erweitert-Menü auf. Siehe Erweiterte Funktionen Erweitert auf Seite 23. Drücken Sie zum Zurücksetzen aller Einstellungen (mit Ausnahme der Sprache) auf Rücksetzen die werkseitigen Standardwerte (Enter) / ►. Promethean, Company Confidential... -
Seite 29: Erweiterte Funktionen
Drücken Sie zum De-/Aktivieren des Präsentations-Timers die Tasten ◄ / ►. Timerzeitraum Wählen Sie mit ◄ / ► die gewünschte Dauer des Timers (1 bis 60 Minuten) Timer Drücken Sie zum Zurücksetzen der Timer-Einstellungen (Enter) / ►. rücksetzen Promethean, Company Confidential... -
Seite 30: Installation Ii-Menü
Funktionen auf Seite 25. Drücken Sie zum Zurücksetzen aller Elemente auf die werkseitigen Standardwerte Werkseinstellung die Taste (Enter) / ►. Drücken Sie zum Aufrufen des Status-Menüs (Enter) / ►. Seite 33 bietet weitere Status Informationen zum Status. Promethean, Company Confidential... -
Seite 31: Erweiterte Funktionen
Drücken Sie zum Aufrufen des Netzwerk-Menüs (Enter) / ►. Weitere Einzelheiten Netzwerk zu den Netzwerkeinstellungen finden Sie auf Seite 28. Hinweis: Zur Nutzung der 3D-Funktion müssen Sie zuerst die 3D-Wiedergabe im 3D-Menü an Ihrem DVD- Gerät aktivieren. Promethean, Company Confidential... -
Seite 32: Osd-Menüeinstellung
Drücken Sie zum Testen der IR-Fernbedienung die Taste (Enter) / ►. Farbtest Drücken Sie zum Auswählen anderer Anzeigefarben die Taste (Enter) / ►. Drücken Sie zum Testen der USB-Verbindung mit einem angeschlossenen PC die USB-Test Taste (Enter) / ►. Promethean, Company Confidential... -
Seite 33: Lampenstd. Zurücksetzen
Seite 36. LEMENT ESCHREIBUNG Wählen Sie mit ◄ / ► zwischen Aus, DLP-Link und IR. 3D-Sync-Invetr Drücken Sie zum Ein-/Ausschalten der 3D-Sync-Umkehrung ◄ / ►. Hinweis: Die Modelle PRM-32 sind 3D-fähig; weitere Einzelheiten erhalten Sie von Promethean. Promethean, Company Confidential... -
Seite 34: Netzwerk
Geben Sie eine gültige Subnetzmaske ein, falls DHCP deaktiviert ist. Gateway Geben Sie eine gültige Gateway-Adresse ein, falls DHCP deaktiviert ist. Geben Sie einen gültigen DNS-Namen ein, falls DHCP deaktiviert ist. Übernehmen Drücken Sie zum Bestätigen der Einstellungen (Enter) / ►. Promethean, Company Confidential... - Seite 35 Statusinformationen des Projektors zur Verfügung: Videoquelle, Ton (Stummschaltung), etc. Projektor (Ethernet) LAN_RJ45 1. Schließen Sie ein RJ45-Kabel an den RJ45-Ports des Projektors und Ihres PCs (Notebooks) 2. Wählen Sie am PC (Notebook) Start Control Panel (Systemsteuerung) Network Connections (Netzwerkverbindungen). Promethean, Company Confidential...
- Seite 36 3. Rechtsklicken Sie auf Local Area Connection (LAN-Verbindung), wählen Sie Properties (Eigenschaften). 4. Wählen Sie im Properties (Eigenschaften)-Fenster die General (Allgemein) -Registerkarte; klicken Sie dort auf Internet Protocol (TCP/IP) (Internetprotokoll (TCP/IP)). 5. Klicken Sie auf Properties (Eigenschaften). Promethean, Company Confidential...
- Seite 37 13. Drücken Sie (Enter) / ► Der Projektor ist zur externen Verwaltung eingerichtet. Die LAN/RJ45-Funktion wird wie folgt angezeigt. Auf Grundlage der Netzwerkwebseite (tools (extras)-Registerkarte) ergeben sich folgende Einschränkungen der Eingabelänge (einschließlich Leerzeichen und anderen Satz- und Sonderzeichen): Promethean, Company Confidential...
- Seite 38 Crestron-Steuerung IP-Kennung Port Projektorname Projektor Standort Zugewiesen zu DHCP (aktiviert) (nicht verfügbar) IP-Adresse Netzwerkkonfiguration Subnetzmaske Standard-Gateway DNS-Server Aktiviert (nicht verfügbar) Benutzerkennwort Neues Kennwort Bestätigen Aktiviert (nicht verfügbar) Administratorkennwort Neues Kennwort Bestätigen Weitere Informationen finden Sie unter http://www.crestron.com/. Promethean, Company Confidential...
-
Seite 39: Werkseinstellung
LEMENT ESCHREIBUNG Eingangsquelle Zeigt die aktivierte Quelle an. Zeigt die Auflösung / Videoinformationen der RGB-Quelle und den Farbstandard der Videoinfo Videoquelle an. Lampenstd. Zeigt die aktuelle Betriebszeit der Lampe an. Normal- und Hell-Zähler werden (Normal, Hell) unterteilt. Promethean, Company Confidential... -
Seite 40: Wartung Und Sicherheit
Denken Sie daran, den Projektor mindestens 30 Minuten vor dem Auswechseln der Lampe auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen. Lösen Sie die Schraube an Lampenfachabdeckung. Entfernen Sie die Abdeckung des Lampenfachs. Promethean, Company Confidential... - Seite 41 1 bis 5 in umgekehrter Reihenfolge. Richten Sie das Lampenmodul bei der Installation zur Vermeidung von Schäden vorsichtig am Anschluss aus. Hinweis: Stellen Sie vor dem Festziehen der Schrauben sicher, dass das Lampenmodul sicher im Fach sitzt und korrekt angeschlossen ist. Promethean, Company Confidential...
-
Seite 42: Lampe Zurücksetzen
Option Lampenstd. zurücksetzen. Drücken Sie die Taste / ► oder Enter. Eine Meldung erscheint. Drücken Sie zum Zurücksetzen der Lampenbetriebszeit die Tasten ▼ / ▲ / ◄ / ►. Mit der MENU-Taste kehren Sie zum Installation II-Menü zurück. Promethean, Company Confidential... -
Seite 43: Projektor Reinigen
Spülmittel); wischen Sie das Gehäuse damit ab. 3. Spülen Sie das Reinigungsmittel aus dem Tuch; wischen Sie dann noch einmal über den Projektor. Achtung: Verwenden Sie keine aggressiven Reinigungsmittel auf Alkoholbasis; andernfalls kann sich das Gehäuse verfärben oder verblassen. Promethean, Company Confidential... -
Seite 44: Physikalische Sperrvorrichtung Verwenden
Fragen/Anmerkungen an: Kensington, 2853 Campus Drive, San Mateo, CA 94403, U.S.A. Tel: 800-535-4242, http://www.Kensington.com. Sicherheitsleiste verwenden Zusätzlich zu Kennwortschutz und Kensington-Schloss hilft auch die Sicherheitsleiste beim Schutz des Projektors vor Diebstahl. Beachten Sie die nachstehende Abbildung. Promethean, Company Confidential... -
Seite 45: Problemlösung
Wenn Sie beispielsweise die Batterien ersetzen und das Problem fortbesteht, sollten Sie die Originalbatterien wieder einsetzen und mit dem nächsten Schritt fortfahren. Machen Sie sich bei der Problemlösung Notizen zu den Schritten: Diese Informationen können hilfreich sein, wenn Sie sich an das technischen Kundencenter wenden. Promethean, Company Confidential... -
Seite 46: Led-Fehlermeldungen
1. Stellen Sie die Optionen Frequenz und Spurhaltung im Computer-Menü auf die Standardeinstellungen ein. 2. Prüfen Sie, ob das Problem durch die Grafikkarte des angeschlossenen Computer verursacht wird, indem Sie einen anderen Computer anschließen. Problem: Das Bild wirkt flach; ohne Kontrast Passen Sie die Kontrast-Einstellung im Bild-Menü an. Promethean, Company Confidential... -
Seite 47: Lampenprobleme
Originalkarton. Legen Sie eine Beschreibung des Problems sowie eine Liste zu den von Ihnen unternommenen Schritten beim Versuch der Problemlösung bei: Diese Informationen können dem Kundendienstpersonal behilflich sein. Übergeben Sie den Projektor zur Reparatur an das Fachgeschäft, in dem Sie ihn erworben haben. Promethean, Company Confidential... -
Seite 48: Spezifikationen
<1 W Lampe Normalmodus: 220W / ÖKO-Modus: 190W VGA x 2 Eingänge S-Video x 1 Composite Video x 1 Ausgänge VGA x 1 (Loop-Thru nur für VGA IN-1) RJ45 Steueranschlüsse USB (Typ B) Sicherheit Öffnung für Kensington-Schloss Promethean, Company Confidential... -
Seite 49: Projektionsabstand Vs. Projektionsgröße
Projektionsabstand vs. Projektionsgröße Projektionsabstand Trapezkorrekturwinkel PRM-32 – Tabelle zu Projektionsdistanz und -größe PRM-32 BREIT Entfernung (m) 0,86 1,05 1,17 1,27 Diagonale (Zoll) Trapezkorrekturwinkel (Grad) 33,43 33,43 33,43 33,43 Bildhöhe (mm) 975,4 1188,7 1325,9 1447,8 Bildbreite (mm) 1300,5 1585,0 1767,8 1930,4... -
Seite 50: Taktmodus - Tabelle
Macintosh 1024 x 768 60,2 74,9 — — 1152 x 870 68,7 75,1 — — 480i 15,734 60,0 — — SDTV 576i 15,625 50,0 — — 576p 31,3 50,0 — — EDTV 480p 31,5 60,0 — — Promethean, Company Confidential... - Seite 51 1080p 67,5 60,0 — — 1080p 56,3 50,0 — — O: Frequenz unterstützt —: Frequenz nicht unterstützt Die Panelauflösung der Modelle PRM-32 beträgt 1024 x 768. Andere Auflösungen als diese können eine ungleichmäßige Größe oder Linien verursachen. Promethean, Company Confidential...
-
Seite 52: Projektorabmessungen
Projektorabmessungen 306,00mm 212,00mm 104,00mm Promethean, Company Confidential... -
Seite 53: Richtlinienkonformität
Parteien zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen. Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003. Sicherheitszertifizierungen FCC-B, UL/Cul, CB, CE, CCC, KC+KCC, PSB, PCT, SASO, ICCP, NOM, und TUV-GS Promethean, Company Confidential...
