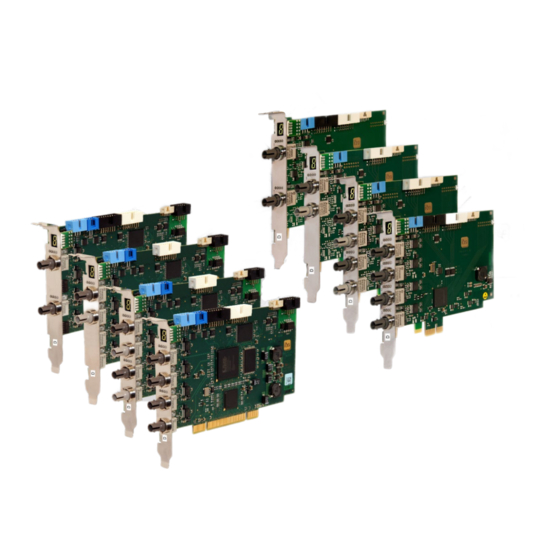

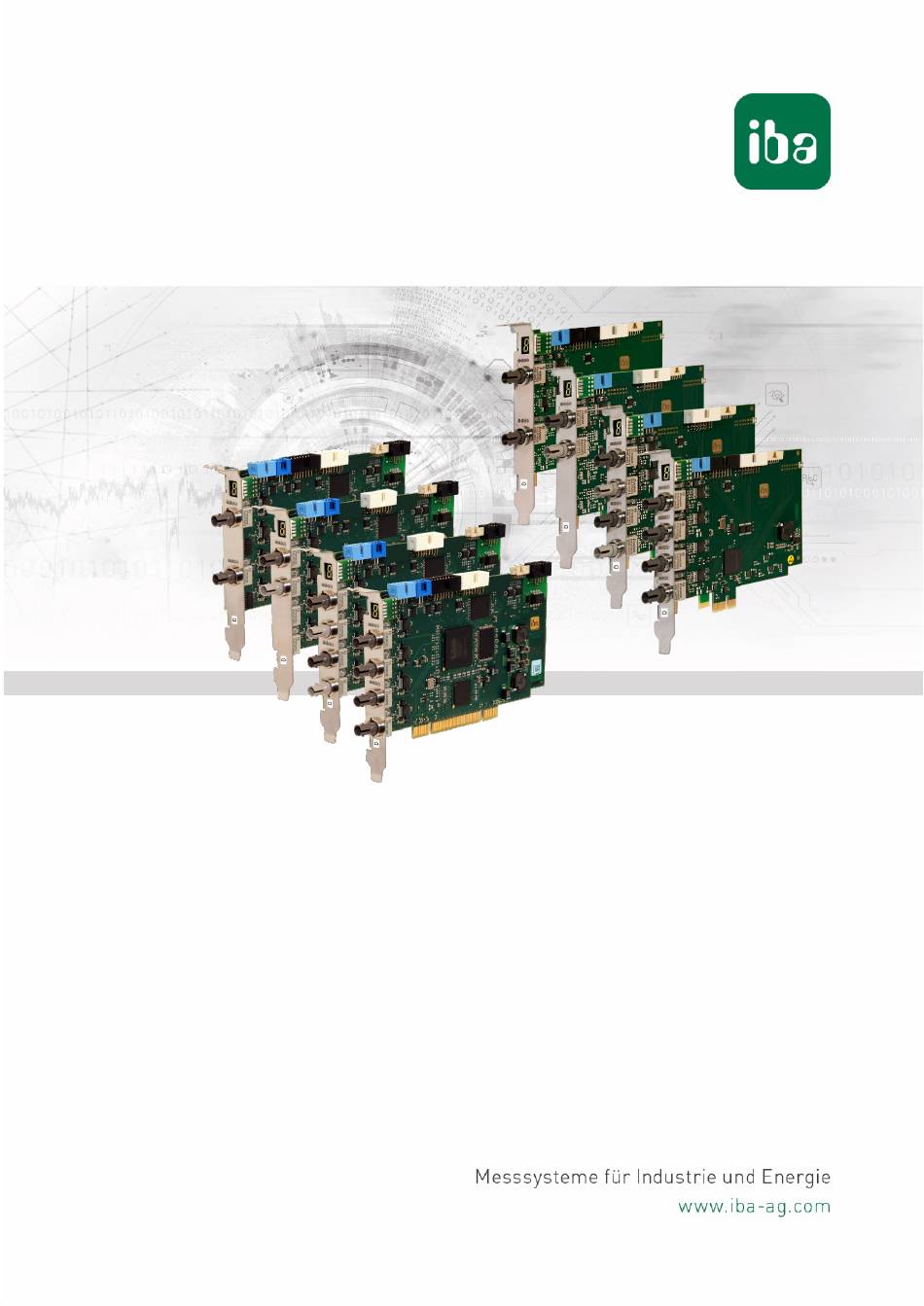

- Seite 1 ibaFOB-D Handbuch ibaFOB-D PCI- und PCI Express-Karten für ibaNet-Verbindungen Handbuch Ausgabe 1.11 Ausgabe 1.11...
- Seite 2 Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Not- wendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
ibaFOB-D Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe ..................... 9 Schreibweisen ....................9 Verwendete Symbole .................. 10 Sicherheits- und andere Hinweise ............... 11 Bestimmungsgemäße Verwendung ..............11 Bestimmungsgemäßer Einbau ..............11 Spezielle Sicherheitshinweise ..............11 Lieferumfang ....................12 Systemvoraussetzungen ................13 Hardware ....................13 Software ...................... - Seite 4 Handbuch ibaFOB-D 8.2.4 Systeme mit 32Mbit Flex-Modus ..............43 Synchronisieren von mehr als einer Karte ..........45 Wichtige Hinweise ..................45 Vorgehensweise ..................45 Systemintegration ..................46 10.1 Beispielanwendungen für ibaFOB-D ............46 10.1.1 Betrieb zur Messwerterfassung ..............46 10.1.2 Betrieb mit ibaPDA und 32Mbit Übertragungsart .........
-
Seite 5: Zu Diesem Handbuch
ibaFOB-D Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung der Kar- tenfamilie ibaFOB-D für PCI-Steckplatz und ibaFOB-Dexp für PCIe 1.0-x1-Steckplatz und deren Ergänzungsmodule ibaFOB-4o-D (kurz und lang). PCI-Karten ibaFOB-2i-D ibaFOB-io-D ibaFOB-2io-D ibaFOB-4i-D Ausgabe 1.11... - Seite 6 Handbuch ibaFOB-D PCI-Express-Karten (HW-Version A) ibaFOB-2i-Dexp ibaFOB-io-Dexp ibaFOB-2io-Dexp ibaFOB-4i-Dexp Ausgabe 1.11...
- Seite 7 ibaFOB-D Handbuch PCI-Express-Karten (HW-Version B) ibaFOB-2i-Dexp ibaFOB-io-Dexp ibaFOB-2io-Dexp ibaFOB-4i-Dexp Ausgabe 1.11...
- Seite 8 Handbuch ibaFOB-D Ergänzungsmodule ibaFOB-4o-D rackline slot (Ausgabe-Modul kurze Bauform für ibaRackline) ibaFOB-4o-D-PCI (Ausgabe-Modul lange Bauform für Rechner PCI Steckplatz) Ausgabe 1.11...
-
Seite 9: Zielgruppe
ibaFOB-D Handbuch Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 10: Verwendete Symbole
Handbuch ibaFOB-D Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung! Warnung! -
Seite 11: Sicherheits- Und Andere Hinweise
Automatisierung von Industrieanlagen Messdatenerfassung und Messdaten-Analyse Anwendungen von iba-Software-Produkten (ibaPDA, ibaLogic u. a.) Die Karte darf nur mit Peripheriegeräten und –baugruppen der iba AG, bzw. speziell dafür geeigneten Fremdsystemen verbunden werden. Wichtiger Hinweis Das Durchreichen der ibaFOB-Kartenfamilie in Virtuelle Maschinen (VMs) wird nicht un- terstützt, da es durch ggf. -
Seite 12: Lieferumfang
Handbuch ibaFOB-D Lieferumfang Überprüfen Sie nach dem Auspacken die Vollständigkeit und die Unversehrtheit der Lieferung. Im Lieferumfang sind enthalten: ibaFOB-D-Karte oder ibaFOB-Dexp-Karte Handbuch Flachbandkabel Ausgabe 1.11... -
Seite 13: Systemvoraussetzungen
ibaFOB-D Handbuch Systemvoraussetzungen Hardware PC mit folgender Mindestausstattung: Multicore CPU 2 GHz oder höher 4 GB RAM oder höher 100 GB HDD Pro Karte 1 freier PCI-Steckplatz (32 Bit oder 64 Bit) oder PCIe 1.0-x1-kompatibler Steckplatz Software ... -
Seite 14: Beschreibung
Daten von einem alten ibaPADU-Gerät (S/N <1000) als auch von einem ABB 800PEC-Controller mit hoher Performance oder einem SIMA- TIC TDC LO6 gleichermaßen verarbeiten. Außerdem wird das 5Mbit-Protokoll von iba unterstützt. Damit wird den Karten ermöglicht, schnelle Signale (25 kHz) von einem ibaPADU-8-ICP, ibaPADU-8-M oder -16-M zu messen. -
Seite 15: Betriebsarten
ibaFOB-D Handbuch 7-Segmentanzeige für Karten-ID und Anzeige von Interruptmaster/-slave und exter- ner/interner Synchronisation Erweiterungsstecker (weiß) für Ergänzungsmodul ibaFOB-4o-D, zum Spiegeln der Eingänge Erweiterungsstecker (schwarz) für Ergänzungsmodul ibaFOB-4o-D zum Übertragen von analogen und digitalen Ausgangssignalen Mögliche Anwendungen: ibaLogic-Ausgaben oder Alarme von ibaPDA und ibaPADU-8-M/-ICP bi-direktionale Verbindung ... -
Seite 16: Ergänzungsmodule
Neben den reinen Hardware-Kriterien hängt die Verwendbarkeit von Karten und Peri- pheriegeräten in Kombination mit bestimmten Betriebsarten und auch von der Software- Anwendung ab. Nicht jede iba-Software unterstützt alle Betriebsarten oder Karten. Die folgende Tabelle zeigt, welche Kombinationen aus Betriebsart und iba-Software von den Karten unterstützt werden. Protokoll 3Mbit... -
Seite 17: Vorderansicht
TDC:ibaFOB-TDC und ibaFOB-TDCexp SD: ibaFOB-SD und ibaFOB-SDexp PC: ibaFOB-PlusControl Steckanschlüsse PCI-Karten 1 SYNC: Synchronisation von iba-Karten (Sync-IRQ-Stecker) 2 +5V: Spannungsversorgung für Sync-i/Sync-o 3 TX-OUT: ibaFOB-4o-D (Ausgaben) 4 TX-MIRROR: ibaFOB-4o-D (ge- spiegelte Eingänge) 5 JTAG: Service-Schnittstelle 6 DCF77 & ALARM: Reservestecker, vorbereitet für spätere Erweiterun-... - Seite 18 Handbuch ibaFOB-D PCI-Express-Karten (HW-Version A) 1 SYNC: Synchronisation von iba-Karten (Sync-IRQ-Stecker) 2 +5V: Spannungsversorgung für Sync-i/Sync-o 3 TX-OUT: ibaFOB-4o-D (Ausgaben) 4 TX-MIRROR: ibaFOB-4o-D (gespie- gelte Eingänge) 5 JTAG: Service-Schnittstelle 6 DCF77 & ALARM: Reservestecker, vorbereitet für spätere Erweiterun- 7 ALARM STATUS: Debug-LED Abbildung 3: Steckanschlüsse für ibaFOB-4i-Dexp...
-
Seite 19: Kommunikationsstatus
ibaFOB-D Handbuch Kommunikationsstatus Status Beschreibung Grün Blinkt Spannung liegt an, Kanal arbeitet normal (Run) Controller steht (Hardware-Fehler) Gelb 2Mbit-, 3Mbit- bzw. 5Mbit-Telegramme werden empfangen, Verbindung fehlerfrei konfiguriert (Link slow) Blinkt 2Mbit-, 3Mbit- bzw. 5Mbit-Telegramme werden empfangen, aber Kanal ist für ein anderes Telegramm konfiguriert 32Mbit Flex-Modus: TCP/UDP-Telegramm über LWL erkannt (unregelmäßiges Blinken) Kein 2Mbit, 3Mbit bzw. -
Seite 20: Debug Led
Handbuch ibaFOB-D Debug LED Diese mehrfarbige LED sitzt auf der Platine und dient ausschließlich zu Service-Zwe- cken. Betriebszustand Beschreibung Debug Grün Karte läuft und ist in Ordnung Watchdog-Alarm oder anderer Fehler 5.10 Zustand der Anschlüsse (Ergänzungsmodule) Oberhalb jedes Anschlusses zeigt eine LED den Zustand der Verbindung an Betriebszustand Beschreibung Rechner nicht in Betrieb und/oder Ergänzungsmodul nicht mit FOB-4i-D Karte etc verbunden... -
Seite 21: Ein- Und Ausbauen
ibaFOB-D Handbuch Ein- und ausbauen Sicherheitshinweise Diese Sicherheitshinweise sind für alle Arbeiten mit den Karten zu beachten. Gefahr! Stromschlag! Schalten Sie vor dem Öffnen des Rechners die Stromversorgung aus und ziehen Sie den Netzstecker aus der Schutzkontakt-Steckdose! Elektrostatische Entladung! Elektrostatische Entladungen können die Baugruppe beschädigen! Die EGB Richtlinien für die Behandlung elektrostatisch gefährdeter Baugruppen und Bauelemente sind zu beachten. -
Seite 22: Ausbauen
10. Schalten Sie die Stromversorgung des Rechners wieder ein. 11. Starten Sie den Rechner. Mit einem Ergänzungsmodul ibaFOB-4o-D verbinden Wenn Sie die Eingangsdaten spiegeln oder die Ausgabefunktionen der iba-Programme ibaPDA oder ibaLogic verwenden möchten, dann schließen Sie ein Ergänzungsmodul ibaFOB-4o-D an. - Seite 23 ibaFOB-D Handbuch Welche der beiden Funktionen das Ergänzungsmodul ausführt, das hängt von dem Ste- cker ab, über den das Modul mit der Karte verbunden wird. Abbildung 6: Ergänzungsmodul ibaFOB-4o-D für Ausgabebetrieb oder Spiegelbetrieb mit ibaFOB-4i-Dexp 1-schwarz: ibaFOB-4o-D (Ausgaben) 2-weiß: ibaFOB-4o-D (gespiegelte Eingaben 4i) Vorgehensweise: 1.
-
Seite 24: Treibersoftware Installieren
Um zu überprüfen, ob die Karte erkannt und die Treiber installiert wurden, öffnen Sie den Geräte-Manager in den Systemeinstellungen von Windows. Abbildung 7: Anzeige im Geräte-Manager Es muss ein Knoten iba Devices und darunter die betreffende Karte (hier FOB-2io-D) angezeigt werden. Sollte die Karte nicht automatisch erkannt worden sein, führen Sie im Geräte-Manager die Funktion Nach geänderter Hardware suchen aus. - Seite 25 Falls auch diese Methode keinen Erfolg gebracht haben sollte, können Sie versuchen, die Treiber von Hand zu installieren. ibaPDA muss dazu bereits auf dem Rechner instal- liert sein. Führen Sie die Datei c:\Program Files (x86)\iba\ibaPDA\Server\ibaDevDrvInstaller.exe aus, und es öffnet sich folgendes Dialogfenster: Abbildung 9: Dialogfenster Treiberinstallation Klicken Sie auf <Install>, um die Installation zu starten.
-
Seite 26: Konfigurieren In Ibapda
Handbuch ibaFOB-D Konfigurieren in ibaPDA Karte konfigurieren Bis zu 8 ibaFOB-D-Karten/ibaFOB-Dexp-Karten werden von ibaPDA, Version 6.21.0/6.21.3 oder höher gleichzeitig unterstützt. Alle Module, die in ibaPDA bisher den Karten ibaFOB-F, ibaFOB-S und ibaFOB-X zuge- ordnet werden konnten, können auch einer ibaFOB-D-Karte/ibaFOB-Dexp-Karte zuge- ordnet werden. -
Seite 27: Kartenansicht - Register „Info
Firmware, sind ebenfalls integriert. Wichtiger Hinweis Eine Aktualisierung der Firmware sollte erst nach Rücksprache mit dem Support der iba AG durchgeführt werden. Mithilfe des Buttons <Firmware schreiben> öffnen Sie den Dialog „Firmware laden“ und können die entsprechende Datei auswählen und laden. - Seite 28 Handbuch ibaFOB-D Abbildung 13: Dialog „Firmware laden“ Wenn Sie den Pfad des Firmware-Verzeichnisses eingeben oder den Button <Browsen> nutzen, dann werden die in dem Verzeichnis sich befindenden Firmware-Dateien in einer Tabelle aufgelistet. Angegeben werden der Dateiname, die zugehörige Karte und die Firmware-Version.
-
Seite 29: Link-Ansicht - 32Mbit
ibaFOB-D Handbuch 8.1.3 Link-Ansicht – 32Mbit Abbildung 14: Link-Informationen bei 32Mbit Wenn Sie in der Baumstruktur im I/O-Manager einen Link der Karte markieren, dann erhalten Sie weitere Informationen zu diesem Anschluss. Im Register „Info“ werden im linken Teil Informationen zur LWL-Kommunikation angezeigt. Welche Informationen an- gezeigt werden, hängt vom verwendeten Protokoll ab. - Seite 30 Handbuch ibaFOB-D Bereich „Image-Erzeugung“ Die Informationen auf der rechten Seite des Dialogs beschreiben die Erzeugung des Images (Prozessabbild). Ein Image ist eine Sammlung von Bytes, die von der Karte mit- tels DMA in den Speicher des Rechners geschrieben werden. Dieses Image beinhaltet alle Daten der Messsignale von dem betreffenden Anschluss.
-
Seite 31: Link-Ansicht - 3/2Mbit
ibaFOB-D Handbuch 8.1.4 Link-Ansicht – 3/2Mbit Abbildung 15: Link-Informationen bei 3Mbit Die obere Abbildung zeigt, wie die Informationen zu einem Link dargestellt werden, der mit 3Mbit arbeitet (z. B. mit einem ibaPADU-8). 3 Parameter sind spezifisch für den Betrieb mit 3Mbit oder 2Mbit: ... - Seite 32 Handbuch ibaFOB-D Abbildung 16: Auswahl Verbindungsprotokoll für ibaPADU-16/-32 Weiterhin gibt es auch für das Modul SM64 einen Unterschied zu den Modul-Einstellun- gen der früheren ibaFOB-Karten. Wenn die Systemschnittstellenkarte ibaLink-SM-64-i-o in einem SIMATIC S5-Rahmen betrieben wird, dann sendet diese S5 Reals anstelle der üblichen Reals gemäß...
-
Seite 33: Link-Ansicht - 5Mbit
ibaFOB-D Handbuch 8.1.5 Link-Ansicht – 5Mbit Abbildung 18: Link-Informationen bei 5Mbit Die Abbildung 18 zeigt die Informationen, die Sie erhalten, wenn ein Link mit 5Mbit ar- beitet, z. B. mit ibaPADU-8-ICP. Zusätzliche Angaben sind: Firmware-Datum des Gerätes Das Datum der Firmware, die aktuell im verbundenen Gerät geladen ist. ... -
Seite 34: Link-Ansicht - 32Mbit Flex
Handbuch ibaFOB-D 8.1.6 Link-Ansicht – 32Mbit Flex Abbildung 19: Link-Informationen bei 32Mbit Flex Die Abbildung oben zeigt die Informationen, die Sie erhalten, wenn ein Link mit 32Mbit Flex arbeitet. Pro Link können bis zu 15 Geräte in einer Ringstruktur angeschlos- sen werden. -
Seite 35: Spiegelmodus Mit 32Mbit Flex
ibaFOB-D Handbuch Datenpaketzeit Zyklus, mit dem die Datenpakete abgeschickt werden. (Kleinste eingestellte Zeitba- sis der angeschlossenen Geräte oder 100µs, wenn diese Zeitbasis ein ganzzahli- ges Vielfaches von 100µs ist. Die Zeitbasis aller Geräte muss ein Vielfaches der kleinsten Zeitbasis sein.) ... - Seite 36 Handbuch ibaFOB-D Abbildung 21: Anschaltung im Spiegelmodus mit ibaBM-FOX-i-3o-D Der LWL-Ausgang des letzten Flex-Geräts wird mit dem LWL-Eingang eines ibaBM- FOX-i-3o-D-Geräts verbunden. Je ein LWL- Ausgang von ibaBM-FOX-3o-D wird mit dem LWL-Eingang des ibaPDA-Master und des ibaPDA-Slave verbunden. In dieser Anschaltung kann der ibaPDA-Slave auch dann noch Daten erfassen, wenn der ibaPDA-Master ausgeschaltet ist.
-
Seite 37: Berechnung Der Telegrammgröße Mit 32Mbit Flex
ibaFOB-D Handbuch Für den Spiegelmodus stehen 3 Einstellungen zur Auswahl: Deaktiviert: Die Daten werden nicht gespiegelt, so dass dieses ibaPDA-System das einzige ist, das die Geräte konfigurieren und Daten erfassen kann. Master: Dieses ibaPDA-System konfiguriert die Flex-Geräte an diesem Link. Die Daten und Gerätekonfigurationen werden gespiegelt, so dass auch andere ibaPDA- Systeme die Daten erfassen können. - Seite 38 Handbuch ibaFOB-D Abbildung 24: Simulation der Verteilung der Bandbreite im 32Mbit Flex-Telegramm Zur Berechnung werden die Datenmenge (in Byte) jedes Geräts im Flex-Ring und die Zeitbasis (in µs) für die Datenerfassung im Ring benötigt. Die Werte können manuell eingegeben oder automatisch aus der aktuellen Konfiguration bezogen werden, entweder mit einem Klick auf den Button <Werte auf Basis der aktuel- len Konfiguration schätzen>...
- Seite 39 ibaFOB-D Handbuch Stellen Sie die kleinste geplante Abtastzeit im Feld „Zeitbasis“ ein. Nun können Sie ma- nuell in die Tabellenzeilen 1 bis 15 die geplante oder erwartete Datenmenge (in Bytes) eintragen. Mit jeder Eingabe werden die Ergebniswerte im Feld „Flex Paket-Nutzung“ neu berechnet.
-
Seite 40: Ausgangsmodule Konfigurieren
Handbuch ibaFOB-D Ausgangsmodule konfigurieren 8.2.1 Einleitung Bei einer Reihe von Geräten besteht die Möglichkeit, Signale aus ibaPDA heraus über den FOB-Ausgangskanal an ein Gerät auszugeben. Diese Ausgangssignale sind in ers- ter Linie dazu gedacht, Ereignisse zu signalisieren, bzw. Alarme oder Warnungen aus- zulösen. -
Seite 41: Konfiguration
ibaFOB-D Handbuch 8.2.2 Konfiguration Im I/O-Manager, Ansicht Hardware, werden im Modulbaum die ibaFOB-D-Karte und die daran angeschlossenen Eingangsmodule angezeigt. Abbildung 26: Ansicht Hardware (Eingänge) Das Rangieren der FOB-Ausgänge auf die Ausgabe-Links ("Output Links") der ibaFOB- D-Karte wird in der Ansicht Ausgänge vorgenommen. Abbildung 27: Ansicht Ausgänge Je nach verwendetem FO-Kommunikationsmodus (3Mbit oder 32Mbit Flex) stehen an- dere Konfigurationsmöglichkeiten zur Verfügung. -
Seite 42: Systeme Im 3Mbit-Modus
Handbuch ibaFOB-D 8.2.3 Systeme im 3Mbit-Modus In diesem Modus stehen nur die Ausgangsmodule „ibaNet750-BM“ und „FOB alarm“ zur Auswahl. Für beide Module gilt, dass maximal bis zu 64 analoge und 64 digitale Aus- gangssignale konfiguriert werden können. Erläuterungen am Beispiel eines „FOB alarm“-Moduls: Zu jedem Ausgang kann ein „FOB alarm“-Modul hinzugefügt werden. -
Seite 43: Systeme Mit 32Mbit Flex-Modus
Je nachdem, in welcher Ansicht Sie sich befinden, können Sie nur entweder die Ein- gangs- oder die Ausgangssignale konfigurieren. Am Beispiel des iba-Modularsystems wird im Folgenden die Konfiguration der Ausgänge erläutert. Module, wie in diesem Beispiel ein Mischmodul mit digitalen und analogen Ein- und Aus- gängen (ibaMS4xADIO), können sowohl in der Ansicht Hardware als auch Ausgänge... - Seite 44 Handbuch ibaFOB-D Abbildung 34: Konfiguration analoger Ausgangssignale Hinweis Einige Gerätemodule, die nur für Ausgänge bestimmt sind, bieten zusätzlich in der Ansicht Hardware, also auf der "Eingangsseite", meist digitale Diagnosesignale an. Diese Signale können Sie zur Überwachung der Ausgangsfunktion nutzen. Abbildung 35: Beispiel: Digitale Diagnosesignale eines Ausgangsmoduls (rot umrandet) Ausgabe 1.11...
-
Seite 45: Synchronisieren Von Mehr Als Einer Karte
ibaFOB-D Handbuch Synchronisieren von mehr als einer Karte Wichtige Hinweise Wichtige Hinweise Eine schlechte oder fehlende Synchronisation kann zu unbeständigen oder wider- sprüchlichen Datenblöcken führen. Dies kann Auswirkungen auf die Signalkorrelation haben! Jede Karte wird mit einem Synchronisationskabel (Flachbandkabel) für 6 Karten aus- geliefert. -
Seite 46: Systemintegration
Handbuch ibaFOB-D Systemintegration 10.1 Beispielanwendungen für ibaFOB-D 10.1.1 Betrieb zur Messwerterfassung Übertragungsart (LWL) 3Mbit (Eingang) Abtastrate 1 kHz Erfassungszeit 1 ms Peripheriegeräte Anwendungen Alle ibaPADU, ibaPDA ibaDig-40, ibaBM-DDCSM, ibaBM-SLM, ibaBM-DPM-S-64 ibaQDR ibaLink-SM-64-io, ibaLink-SM-64-SD16, ibaLink-SM-128V-i-2o, ibaLogic ibaLink-MBII-io, etc. 10.1.2 Betrieb mit ibaPDA und 32Mbit Übertragungsart Übertragungsart (LWL) 32Mbit Abtastrate... -
Seite 47: Betrieb Mit Ibapda Und Ibapadu-S-It
ibaFOB-D Handbuch 10.1.3 Betrieb mit ibaPDA und ibaPADU-S-IT Übertragungsart (LWL) 32Mbit Abtastrate 20 kHz Erfassungszeit 50 µs Peripheriegeräte Anwendungen ibaPADU-S-IT mit ibaMS-Baugruppen ibaPDA 10.1.4 Betrieb mit ibaPDA und 32Mbit Flex-Protokoll Übertragungsart (LWL) 32Mbit Flex Abtastrate bis zu 100 kHz Erfassungszeit ≥... - Seite 48 Handbuch ibaFOB-D Übertragungsart (LWL) 32Mbit (Eingang) 32Mbit (Ausgang) Abtastrate 0,5 kHz bis 20 kHz Erfassungszeit 2 ms bis 50 μs Peripheriegeräte Anwendungen ibaLogic ibaPADU-S-IT mit ibaMS-Baugruppen, ibaBM-DPM-S, ibaNet750- BM-D, ibaLink-VME, etc. Ausgabe 1.11...
-
Seite 49: Spezielle Topologien Mit Ibafob-D
ibaFOB-D Handbuch 10.2 Spezielle Topologien mit ibaFOB-D 10.2.1 Betrieb mit ibaBM-COL-8i-o Der Einsatz von ibaBM-COL-8i-o ermöglicht, die 8-fache Datenmenge über einen einzi- gen Lichtwellenleiter zu übertragen, indem die Daten von 8 Eingangslinks mit 3Mbit zu- sammengefasst und über einen Ausgangslink mit 32Mbit ausgegeben werden. Auf diese Weise kann in vorhandenen Systemen, die über eine große Anzahl von ibaNet-Periphe- riegeräten verfügen, die Anzahl der ibaFOB-Eingangskarten deutlich reduziert werden. -
Seite 50: Betrieb Mit Ibabm-Col-8I-O Und Ibabm-Dis-I-8O
Unter Nutzung des Datenverteilers ibaBM-DIS-i-8o und des Datensammlers ibaBM-COL-8i-o haben Sie die Möglichkeit, z. B. Ausgangssignale eines ibaLogic-Sys- tems mit 32Mbit auf iba-Geräte, wie z. B. ibaNet750, zu verteilen und deren Ausgangs- signale gebündelt an das ibaLogic-System als Eingangssignale zu übergeben. -
Seite 51: Betrieb Mit Ibabm-Dis-I-8O Im Ausgabe-Modus
ibaFOB-D Handbuch 10.2.3 Betrieb mit ibaBM-DIS-i-8o im Ausgabe-Modus Wenn Signale eines ibaPDA- oder ibaLogic-Systems über Lichtwellenleiter-Kabel, bei- spielsweise an ibaPADU-8-o-Geräte ausgegeben werden sollen, dann können unter Ein- satz von ibaFOB-D und ibaBM-DIS-i-8o bis zu 8 Stränge (3Mbit) mit Daten versorgt wer- den. -
Seite 52: 32Mbit Flex-Protokoll Und Ibafob-D-Netzwerk
Datenübertragungsprotokoll der iba AG. Es dient der Übertragung von Mess- und Konfigurationsdaten über LWL-Verbindungen zwischen verschiedenen iba-Geräten. Das Protokoll wird unterstützt von den PC-Karten der Reihe ibaFOB-D/ ibaFOB-Dexp, der ibaFOB-io-ExpressCard, dem USB-Adapter ibaFOB-io-USB sowie von einigen Geräten zur Datenerfassung. -
Seite 53: Ibafob-D Netzwerk
ibaFOB-D Handbuch Zykluszeiten im 32Mbit Flex-Ring Abbildung 40: Beispiel für eine Gerätekonfiguration im Flex-Ring ibaPDA erkennt automatisch die Geräte im Flex-Ring und ermittelt die maximal mögliche Abtastrate, je nach Art und Anzahl der Geräte. Die Adressierung der Geräte im Ring erfolgt über den Drehschalter für die Gerä- teadresse. -
Seite 54: Ip-Adressen Im Ibafob-D-Netzwerk
Für eine individuelle Installation steht die Datei ibaFobDNetworkInstall.exe zur Verfügung. Sie finden die Datei im Programmverzeichnis von ibaPDA, im Unterverzeich- nis „Server“, z. B. C:\Programme\iba\ibaPDA\Server. Mit der Installation wird eine Netzwerkverbindung, das so genannte ibaFOB-D-Netzwerk erstellt. Das ibaFOB-D-Netzwerk wird als Netzwerkverbindung in der Systemsteuerung von Windows angezeigt. - Seite 55 ibaFOB-D Handbuch Beispiele Abbildung 41: IP-Adressen im ibaFOB-D-Netzwerk Die IP-Adresse der Flex-Geräte wird im I/O-Manager im Register „Allgemein“ angezeigt und kann nicht verändert werden. Abbildung 42: Anzeige der IP-Adresse in ibaPDA Ändern der IP-Adresse des ibaFOB-D-Netzwerkadapters Werden die ersten beiden Stellen der IP-Adresse des ibaFOB-D-Netzwerkadapters in einer bestehenden Konfiguration geändert, muss die ibaPDA-Konfiguration aller ange- schlossenen Flex-Geräte erneut übernommen werden (Klick auf <OK>...
-
Seite 56: Technische Daten
Handbuch ibaFOB-D Technische Daten 12.1 Hauptdaten ibaFOB-D und ibaFOB-Dexp Kurzbeschreibung Bezeichnung ibaFOB-D/ibaFOB-Dexp Beschreibung PCI- und PCI Express-Karten für ibaNet-Verbindungen Name Best.-Nr. Name Best.-Nr. LWL-Anschlüsse ibaFOB-4i-D 11.115700 ibaFOB-4i-Dexp 11.118000 4 x Eingang ibaFOB-2i-D 11.115710 ibaFOB-2i-Dexp 11.118030 2 x Eingang ibaFOB-2io-D 11.115800 ibaFOB-2io-Dexp 11.118010 2 x Eingang... -
Seite 57: Hauptdaten Ergänzungsmodule
ibaFOB-D Handbuch 12.2 Hauptdaten Ergänzungsmodule Kurzbeschreibung Bezeichnung ibaFOB-4o-D Beschreibung Ergänzungsmodul für ibaFOB-D Name Best.-Nr. LWL-Anschlüsse 11.116200 4 x Ausgang ibaFOB-4o-D rackline slot (Bauform kurz für ibaRackline) ibaFOB-4o-D-PCI 11.116201 4 x Ausgang (Bauform lang für PCI Steckplatz) Anschlüsse LWL-Kabel 62,5/125 µm LWL -Anschluss ST-Stecker Entfernung zwischen 2 Geräten... - Seite 58 11.118010 ibaFOB-2io-Dexp 11.118020 ibaFOB-io-Dexp 11.118030 ibaFOB-2i-Dexp Responsible Party - U.S. Contact Information iba America, LLC 370 Winkler Drive, Suite C Alpharetta, Georgia 30004 (770) 886-2318-102 www.iba-america.com FCC Compliance Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
-
Seite 59: Maßblatt
ibaFOB-D Handbuch 12.3 Maßblatt 12.3.1 PCI-Karte Abbildung 43: Maßblatt, Beispiel ibaFOB-4i-D (Maße in mm) 12.3.2 PCI-Express-Karte (HW-Version A) Abbildung 34: Maßblatt, Beispiel ibaFOB-4i-Dexp (Maße in mm) Ausgabe 1.11... -
Seite 60: Pci-Express-Karte (Hw-Version B)
Handbuch ibaFOB-D 12.3.3 PCI-Express-Karte (HW-Version B) Abbildung 35: Maßblatt, Beispiel ibaFOB-4i-Dexp (Maße in mm) Ausgabe 1.11... -
Seite 61: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Postfach 1828 DE-90708 Fürth Tel.: +49 911 97282-0...
