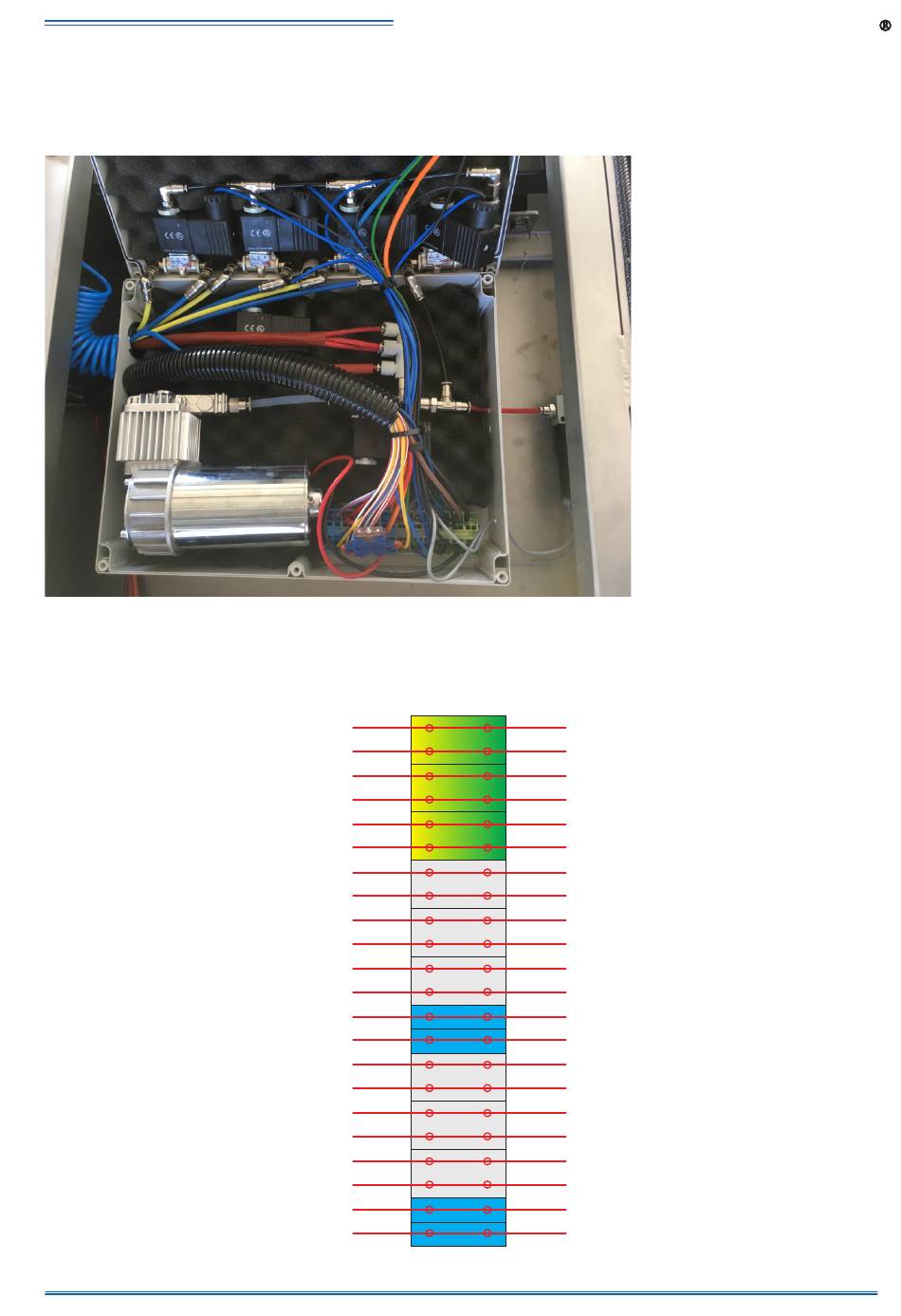

5) Kabelanschlußpläne 1. Generation
a) Powerbase CM RA
mit Querverschiebung und Reanimationsstellung
Powerload -- schwarz
Masse (31) braun
Magnetventil 3 schwarz
Magnetv. QV schwarz
Absperrventil schwarz
Magnetventil 3 blau
Wechsler blau
Druckschalter grau
Druckschalter grau
Hauptschalter orange
Hauptschalter orange
Relais (87) hellblau
Zündung (15) orange
Magnetv. QV blau
Powerload + rot
Dauerplus (30) rot
Wechsler weiss
Wechsler violett
HOVERBOARD HOVERBOARD
2,5
2,5
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
2,5
2,5
1,0
2,5
2,5
1,0
1,0
Magnetv. auf schwarz
Kompressor schwarz
Relais (86) schwarz
Magnetventil 1 schwarz
Magnetventil 2 schwarz
Magnetventil 1 blau
Magnetventil 2 blau
Relais (85) grün
Absperrventil blau
Reedschalter gelb
Sicherung 5A orange
Kompressor rot
Relais (30) orange
Sicherung 5A orange
Taster QV vo. rot-weiss
Taster QV hi. blau-weiss
Taster QV vo. rot-weiss
Taster QV hi. blau-weiss
Reedschalter gelb
Magnetv. auf blau
1,0
2,5
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
2,5
2,5
1,0
1,0
1,0
1,0
1,0
1,0
1,0
