4.3 Elektroinstallation ausführen (nur bei Motorantrieb)
Achtung: Der elektrische Anschluss muss von einem zugelassenen Fachmann VDE gerecht
durchgeführt werden. Elektrische Leitungen gemäß beiliegendem Anschlußplan der
Motoranleitung anschließen. Die Markise darf nur angeschlossen werden, wenn die Angaben
auf dem Typenschild mit denen der Stromquelle übereinstimmen.
Beim Verlegen des Motorkabels ist darauf zu achten, dass keine Knicke und scharfen Kanten die
Anschlussleitung beschädigen.
Das dauerhafte Betreiben der Markise mit E-Motorantrieb über eine Steckdose ist nicht
statthaft ! Markisenschalter müssen in Aus- und Einfahrrichtung gegenseitig verriegelt sein,
andernfalls geht die Endlagenprogrammierung verloren und der Motor kann beschädigt
werden.
Die Aus- und Einfahrbegrenzung ist werkseitig eingestellt. Bei Änderungen muss gem.
Anleitung ein genauer Programmmodus befolgt werden (siehe beigefügte
Motorenbeschreibung). Für Probeläufe sind ausschließlich Prüfkabel zu benutzen (keine
Automatisierung etc.) und die Markise muß sich im Blickbereich des Bedieners befinden.

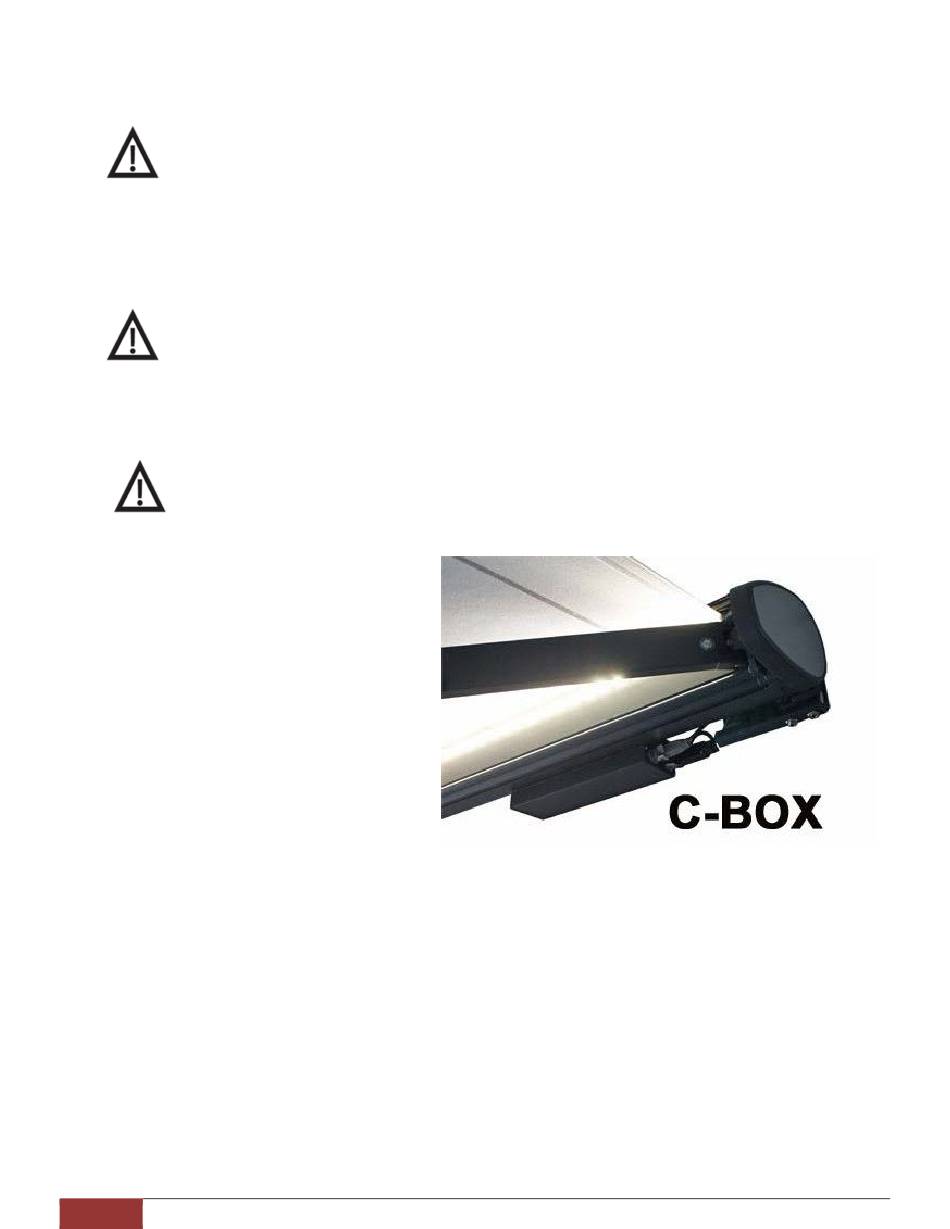

Bei Ausstattung der Markise mit LED
Beleuchtung ist beim Anschluss der
Markise das Zwischensachalten der C-
BOX Steuerung zu beachten. Dies ist ein
zusätzliches Gehäuse , welches alle
Steuerungsteile wie Netzteil und
Funkempfänger enthält, dass nach
Abschluss der Montage an das
Kassettengehäuse geklebt wird. Die
Verbindung zur LED und Motor wird
hierbei über fertige Steckverbindungen
ausgeführt. Bitte lesen Sie hierzu die
beiliegende Anleitung der C-BOX
Einstellung E-Antrieb mit Verkabelung Schalter
Um eine Veränderung der Endlagenprogrammierung vornehmen zu können, wird die mitgelieferte
Motorbeschreibung benötigt. Die Einstellung der Markise erfolgt auf der Antriebsseite und wird
mittels des Einstellkabels vorgenommen.
Einstellung E-Antrieb mit Funkempfänger und Sender
Beim Funk-Antrieb erfolgt die Einstellung über den Handsender des Motors. Hierzu wird die
mitgelieferte Motorbeschreibung benötigt.
