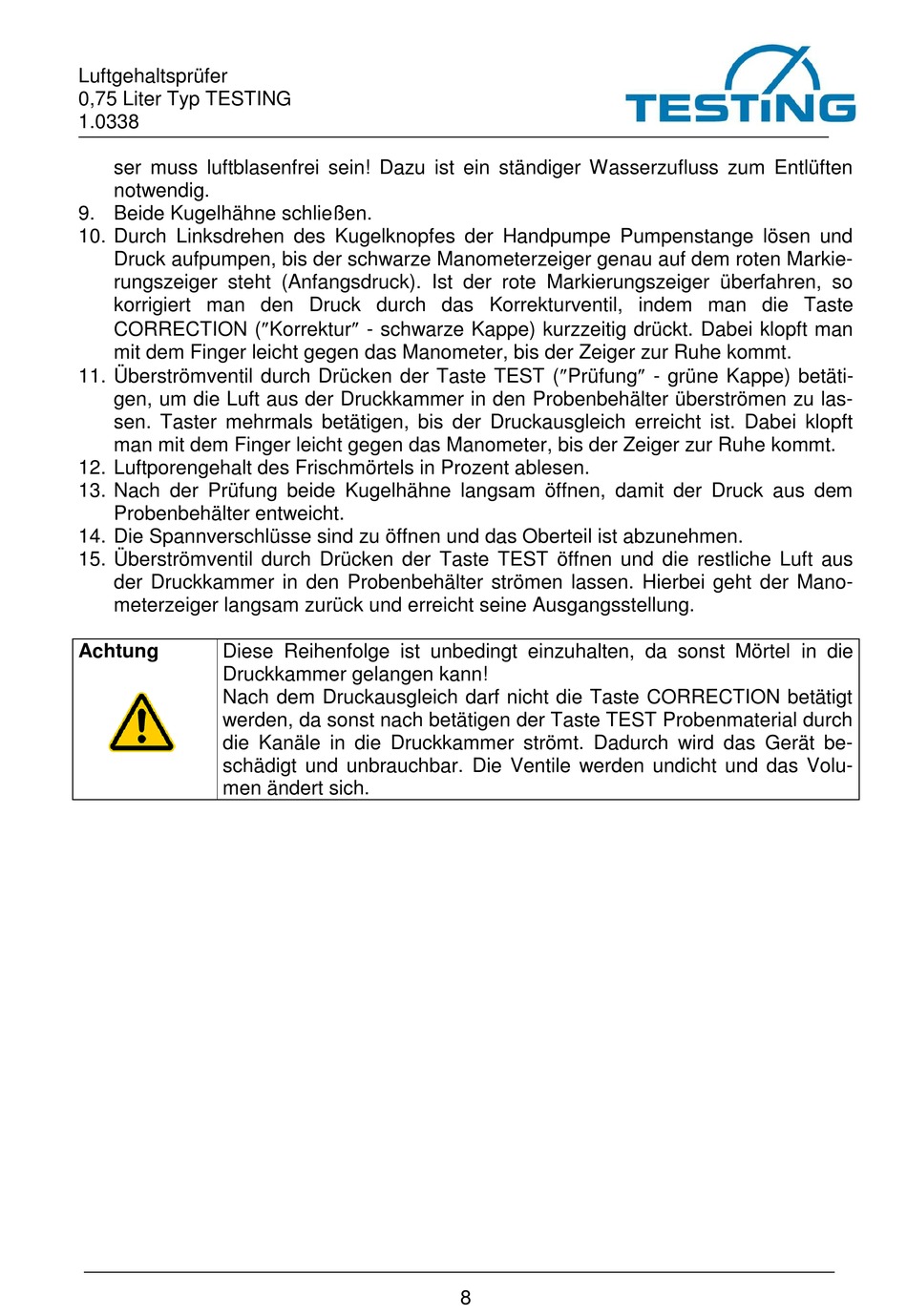

TESTING 1.0338 Betriebsanleitung Seite 8

Luftgehaltsprüfer
0,75 Liter Typ TESTING
1.0338
ser muss luftblasenfrei sein! Dazu ist ein ständiger Wasserzufluss zum Entlüften
notwendig.
9. Beide Kugelhähne schließen.
10. Durch Linksdrehen des Kugelknopfes der Handpumpe Pumpenstange lösen und
Druck aufpumpen, bis der schwarze Manometerzeiger genau auf dem roten Markie-
rungszeiger steht (Anfangsdruck). Ist der rote Markierungszeiger überfahren, so
korrigiert man den Druck durch das Korrekturventil, indem man die Taste
CORRECTION (Korrektur - schwarze Kappe) kurzzeitig drückt. Dabei klopft man
mit dem Finger leicht gegen das Manometer, bis der Zeiger zur Ruhe kommt.
11. Überströmventil durch Drücken der Taste TEST (Prüfung - grüne Kappe) betäti-
gen, um die Luft aus der Druckkammer in den Probenbehälter überströmen zu las-
sen. Taster mehrmals betätigen, bis der Druckausgleich erreicht ist. Dabei klopft
man mit dem Finger leicht gegen das Manometer, bis der Zeiger zur Ruhe kommt.
12. Luftporengehalt des Frischmörtels in Prozent ablesen.
13. Nach der Prüfung beide Kugelhähne langsam öffnen, damit der Druck aus dem
Probenbehälter entweicht.
14. Die Spannverschlüsse sind zu öffnen und das Oberteil ist abzunehmen.
15. Überströmventil durch Drücken der Taste TEST öffnen und die restliche Luft aus
der Druckkammer in den Probenbehälter strömen lassen. Hierbei geht der Mano-
meterzeiger langsam zurück und erreicht seine Ausgangsstellung.
Achtung Diese Reihenfolge ist unbedingt einzuhalten, da sonst Mörtel in die
Druckkammer gelangen kann!
Nach dem Druckausgleich darf nicht die Taste CORRECTION betätigt
werden, da sonst nach betätigen der Taste TEST Probenmaterial durch
die Kanäle in die Druckkammer strömt. Dadurch wird das Gerät be-
schädigt und unbrauchbar. Die Ventile werden undicht und das Volu-
men ändert sich.
