PMN
(EXTERIOR)
8

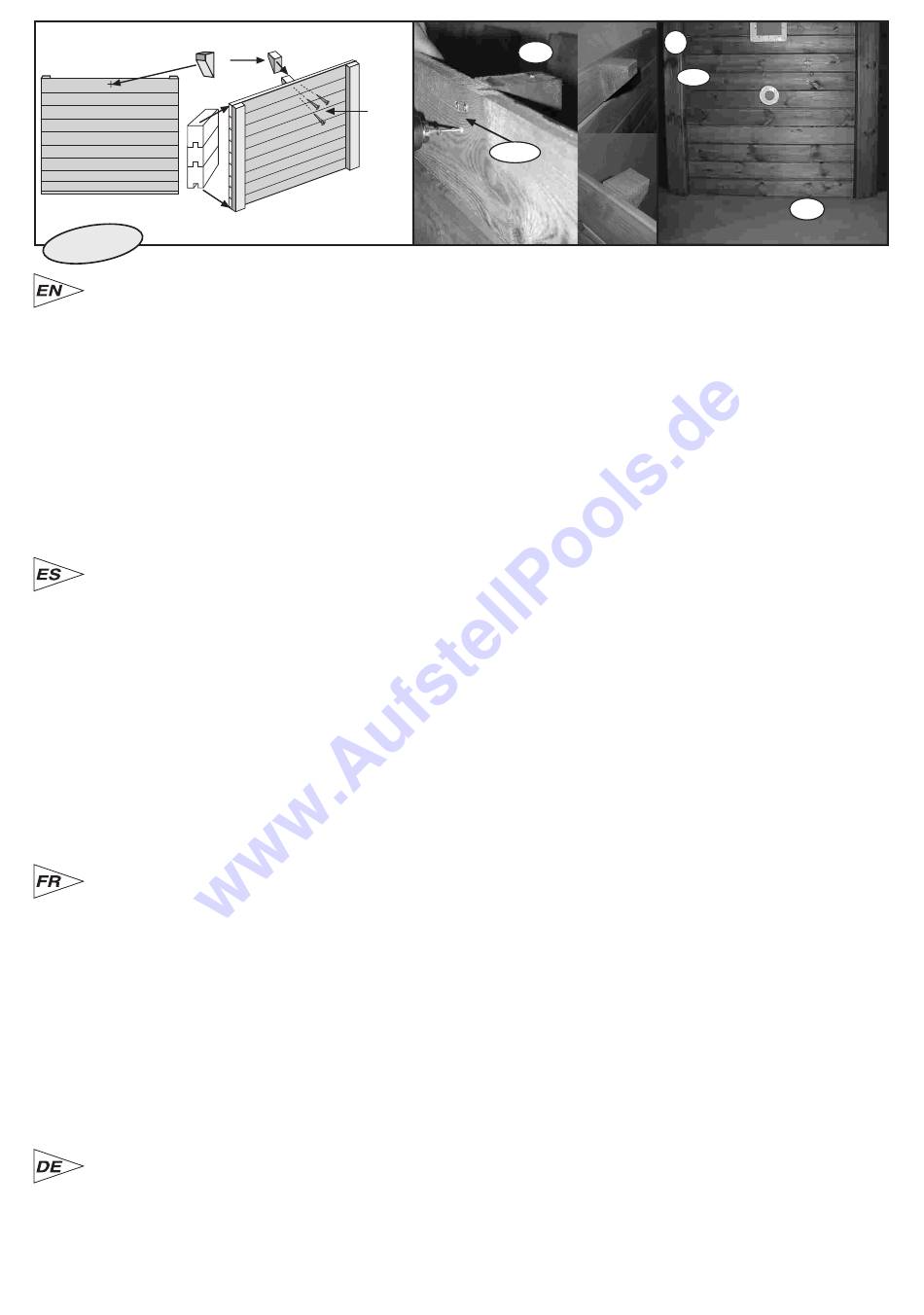

WOODEN PANELLING – PLEASE NOTE: When assembly does not begin immediately, it is important to restack the components horizontally
on the pallet and cover them fully to ensure that sunlight and water do not penetrate. Assembly of wooden panelling: It is recommended that
2 adults wearing gloves perform the assembly.
Once the wallplate of the swimming pool has been assembled continue with the wood panelling. Before installing the panels around the pool, the wooden
blocks should be screwed on, so that all of the panels have one wooden block attached, except for the skimmer panel, which has two blocks, and the
panel that the ladder rests on, which has no blocks. The wooden block is attached using three screws TFM (A24050) inserted from the inner face of the
panel. The wooden block is located in the centre of the upper plank of the panel, or in the case of the skimmer panel, a block is placed on either side of
the skimmer hole. The upper face of the block should be level with the top of the panel, so that later the rim boards rest on both of them. NOTE: the upper
edge of the panel is the edge with no groove along its centre. NOTE: In order to mount the swimming pool ladder at any given place, first fit the wooden
panel for the ladder (PMN - without TCM block) in the chosen position.
1. - Locate the skimmer panel PMS and adjust it against the vertical post PVM so that they completely engage and at the same level. Fix them together
using three TFL screws (one at the top, one in the middle and one at the bottom). Repeat this operation with all of the PMN ZC panels (taking into account
the measurements of these panels). Affix the PVMC always to the same side of the panel. Position the skimmer panel PMS so that its perforation marks
coincide with those on the swimming pool wallplate for the subsequent attachment of the return valve and the skimmer. When the skimmer is inserted
into the panel, fit the skimmer trim (ES) as a frame around the skimmer in such a way that the holes remain vertical, but do not screw it into place until
assembly is finished. From inside the swimming pool, pull the liner downwards and against the wallplate in order to attach the skimmer with 2 short central
screws (provisionally, as it will have to be removed subsequently), passing carefully through the liner. Read the instructions for the skimmer.
Once skimmer panel PMS is in place, fix another panel (from the side of the PVMC panel of the skimmer), so that PMN ZC and PVMC of the PMS are at
the same level and screw in using three TFL screws. Join all of the panels in the curved zone to each other around the swimming pool wall plate, so they
fit snugly together. Repeat these steps in the opposite curved side of the swimming pool. NOTE: If soap is applied to the screws they are easier to screw
into the wood.
REVESTIMIENTO DE MADERA - ATENCION: Si no se comienza el montaje enseguida, es importante volver a apilar los componentes sobre
la paleta horizontalmente y cubrir el conjunto para evitar que penetre el sol y el agua. Montaje del revestimiento de madera: Se recomienda
se realice el montaje entre 2 personas adultas y con guantes.
Una vez montada la piscina de chapa proceda a revestirla de madera. Antes de colocar los paneles alrededor de la piscina, se deberán atornillar los tacos
de madera, de forma que cada panel lleve un taco de madera, excepto el panel del skimmer, que lleva dos tacos de madera, y el panel sobre el que se
apoya la escalera que no llevará ninguno. El taco de madera se atornilla con tres tirafondos TFM (A24050) desde la parte interna del panel. El taco de
madera se coloca en el centro de la tabla superior del panel, y en el caso del panel del skimmer a ambos lados del agujero del skimmer. La parte superior
del taco debe quedar al mismo nivel que la parte superior del panel, de forma que mas adelante las playas apoyen sobre ambas piezas. NOTA: La parte
superior del panel es aquella que no tiene canal en el centro.
NOTA: Si la escalera de la piscina la quiere colocar en un lugar determinado deberá situar en el lugar elegido el panel de madera para la escalera (PMN
- sin taco de madera TCM).
1º- Coja el panel del skimmer PMS y ajústelo con una pieza PVMC, de forma que ambos queden completamente encajados y al mismo nivel. Una ambas
piezas colocando tres tirafondos TFL (uno en la parte superior, uno en el centro y uno en la parte inferior). Repita estos pasos sucesivamente con todas
las piezas PMN ZC (tenga en cuenta las medidas de estos paneles) colocando el PVMC siempre en el mismo lado del panel. Sitúe el panel del skimmer
PMS de forma que coincidan sus troqueles con los de la chapa de la piscina para la posterior colocación de la válvula de retorno y el skimmer. A la vez
que introduce el skimmer en el panel, coloque el embellecedor (ES) del skimmer a modo de marco alrededor del skimmer de forma que los agujeros
queden en vertical, pero no lo atornille hasta finalizar el montaje. Estire hacia abajo y arrime hacia la chapa el liner desde dentro de la piscina para poner
con los 2 tornillos cortos centrales el skimmer (provisionalmente, ya que deberá soltarlo posteriormente), atravesando con mucho cuidado el liner. Lea
las instrucciones del skimmer.
Una vez colocado el PMS, ajústele otro panel (por el lado del PVMC del panel del skimmer) de forma que PMN ZC y el PVMC del PMS estén a la misma
altura y atorníllelos con otros 3 tirafondos TFL. Una todos los paneles de la zona curva entre sí alrededor de la chapa de la piscina, ajustándolos bien
entre ellos. Repita estos pasos en el lado curvo opuesto de la piscina. NOTA: Si unta con jabón los tirafondos le ayudará a atornillarlos en la madera.
REVÊTEMENT EN BOIS – ATTENTION : Si vous n'allez pas faire le montage immédiatement, il faudra empiler horizontalement les pièces sur
la palette et couvrir l'ensemble pour le protéger contre le soleil et l'eau. Montage du revêtement en bois : Il est recommandé que le montage
soit fait par 2 personnes adultes. (Utiliser des gants). Après avoir monté la piscine en tôle, poser le revêtement en bois. Avant d'installer les panneaux
autour de la piscine, visser les cales en bois, de sorte que chaque panneau soit muni d'une cale en bois, sauf le panneau du skimmer, qui porte deux
cales et le panneau sur lequel s'appuie l'échelle qui n'a pas de cales. La cale en doit être vissée avec trois tire-fonds TFM (A24050) à la partie interne
du panneau, et dans le cas du panneau du skimmer, sur chaque côté du trou du skimmer. La partie supérieure de la cale doit rester au même niveau
que la partie supérieure du panneau, de telle sorte que, les margelles s´appuieront désormais sur les deux pièces. NOTA : La partie supérieure du panneau
est celle qui n´a pas de canal au milieu.
de bois pour l´échelle à l´endroit choisi ( PMN sans cale en bois TCM).
1º- Prendre le panneau du skimmer PMS et l´ajuster à la pièce PVMC, de sorte qu´ils s´emboîtent complètement et au même niveau. Unir les deux pièces
en positionnant les trois tire-fonds TFL (un dans la partie supérieure, un au milieu et un dans la partie inférieure). Répéter l´opération successivement
avec toutes les pièces PMN ZC (tenir compte des mesures de ces panneaux) en plaçant le PVMC toujours du même côté du panneau. Mettre le panneau
du Skimmer PMS de manière à faire coïncider ses pièces percées avec celles de la tôle de la piscine, pour monter ensuite la valve de retour et le Skimmer.
Introduire le Skimmer dans le panneau en plaçant en même temps l'enjoliveur du Skimmer (ES) comme un cadre autour du Skimmer, de sorte que les
trous soient à la verticale, sans visser jusqu'à la fin du montage. Tirer le liner vers le bas et vers la tôle, à partir du centre de la piscine, et attacher le
skimmer (provisoirement, puisqu´il faudra le détacher par la suite) avec les 2 vis courtes centrales, en faisant attention en traversant le liner. Lire les
instructions du skimmer.
Après avoir placé le PMS, ajuster un autre panneau (par le côté du PVMC du panneau du skimmer) de façon à ce que le PMN ZC et le PMS soient à la
même hauteur et les visser à l´aide des 3 autres tire-fonds TFL. Unir tous les panneaux de la zone courbée entre eux autour de la tôle de la piscine, en
les ajustant bien entre eux. Refaire de même sur le côté courbé opposé de la piscine.NOTA : Si vous frottez les tire-fonds avec du savon ils entreront
plus facilement dans le bois.
HOLZVERKLEIDUNG – BITTE BEACHTEN SIE: Wenn die Montage nicht sofort begonnen wird, sollten alle Komponenten waagerecht auf der
Palette abgelegt und zum Schutz gegen Sonneneinstrahlung und das Eindringen von Wasser abgedeckt werden. Montage der Holzverkleidung:
Es wird empfohlen, dass die Montage von zwei Erwachsenen mit Handschuhen ausgeführt wird.
Nachdem das Metallschwimmbad aufgebaut ist, bringen Sie die Holzverkleidung auf. Bevor die Platten rund um das Pool angebracht werden, müssen
die Holzdübel verschraubt werden und zwar so, dass jede Platte einen Holzdübel erhält, ausgenommen die Skimmerplatte, für die zwei Holzdübel vorgesehen
sind. Die Platte, auf die sich die Leiter abstützt, erhält keinen Dübel. Der Holzdübel wird mit drei Holzschrauben TFM (A24050) von der Platteninnenseite
aus verschraubt. Der Dübel wird mittig in das obere Brett der Platte eingesetzt; bei der Skimmerplatte beidseitig der Skimmeröffnung. Der obere Teil des
Dübels muss auf der Höhe der Platte liegen, damit die Playas später auf beiden Teilen aufliegen. HINWEIS: Als Oberteil der Platte gilt der Teil ohne Nut
in der Mitte.
TCM
TFM
x 3
(A24050)
PMN
(INTERIOR)
NOTA : Si vous souhaitez positionner l´échelle de la piscine à un endroit précis, vous devrez placer le panneau
1º
TCM
TFMx3
PVMC
PMS
29
