PMN
(EXTERIOR)
HINWEIS: Wenn die Pooltreppe an einem bestimmten Punkt angebracht werden soll, dann muss am gewählten Ort die Holzplatte für die Treppe verlegt
werden. (PMN – ohne TCM-Dübel).
1. Bringen Sie die Skimmerplatte PMS zusammen mit Teil PVMC so an, dass sich beide vollkommen ineinander fügen und auf gleicher Höhe liegen.
Verbinden Sie nun beide Teile mit drei Holzschrauben.
TFL (eine oben, eine mittig und eine unten). Wiederholen Sie diese Montageschritte nacheinander bei allen PMN-ZC-Teilen (beachten Sie die Abmessungen
dieser Platten) und platzieren Sie dabei die PVMCs immer auf der gleichen Seite der Platte. Platzieren Sie die Skimmerplatte PMS so, dass sie auf die
Stanzöffnungen zum späteren Einbau des Rücklaufventils und des Skimmers auf die der Poolbleche trifft. Gleichzeitig mit der Einführung des Skimmers
in die Platte wird auch die Zierleiste des Skimmers (ES) als umlaufender Rahmen so eingesetzt, dass die Senken senkrecht stehen. Erst nach beendeter
Montage festziehen. Ziehen Sie sie nach unten, legen Sie vom Innern des Pools aus den Liner an die Blechwand und befestigen Sie den Skimmer mit 2
Schrauben (provisorisch, da er später noch einmal gelöst werden muss). Durchbohren Sie vorsichtig den Liner. Bitte beachten Sie die Skimmeranweisungen.
Nachdem die PMS angebracht wurden, befestigen Sie eine weitere Platte daran (von der PVMC-Seite der Skimmerplatte aus), und zwar so, dass PMN
ZC und der PVMC der PMS auf gleicher Höhe liegen. Verschrauben Sie sie dann mit drei TFL-Holzschrauben. Verbinden Sie alle Platten im Bogenbereich
über den gesamten Blechumfang des Pools miteinander und befestigen Sie sie fest. Wiederholen Sie diese Schritte im gegenüberliegenden Bogenbereich
über den gesamten Blechumfang.
HINWEIS: Wenn Sie die Holzschrauben mit Seife schmieren, können diese leichter fest angezogen werden.
RIVESTIMENTO IN LEGNO - ATTENZIONE: Se non si comincia subito il montaggio, è importante impilare di nuovo i componenti sul pallet
orizzontalmente e coprire il tutto per evitare l'azione del sole e dell'acqua. Montaggio del rivestimento in legno: Si consiglia di eseguire il
montaggio da 2 persone adulte munite di guanti.

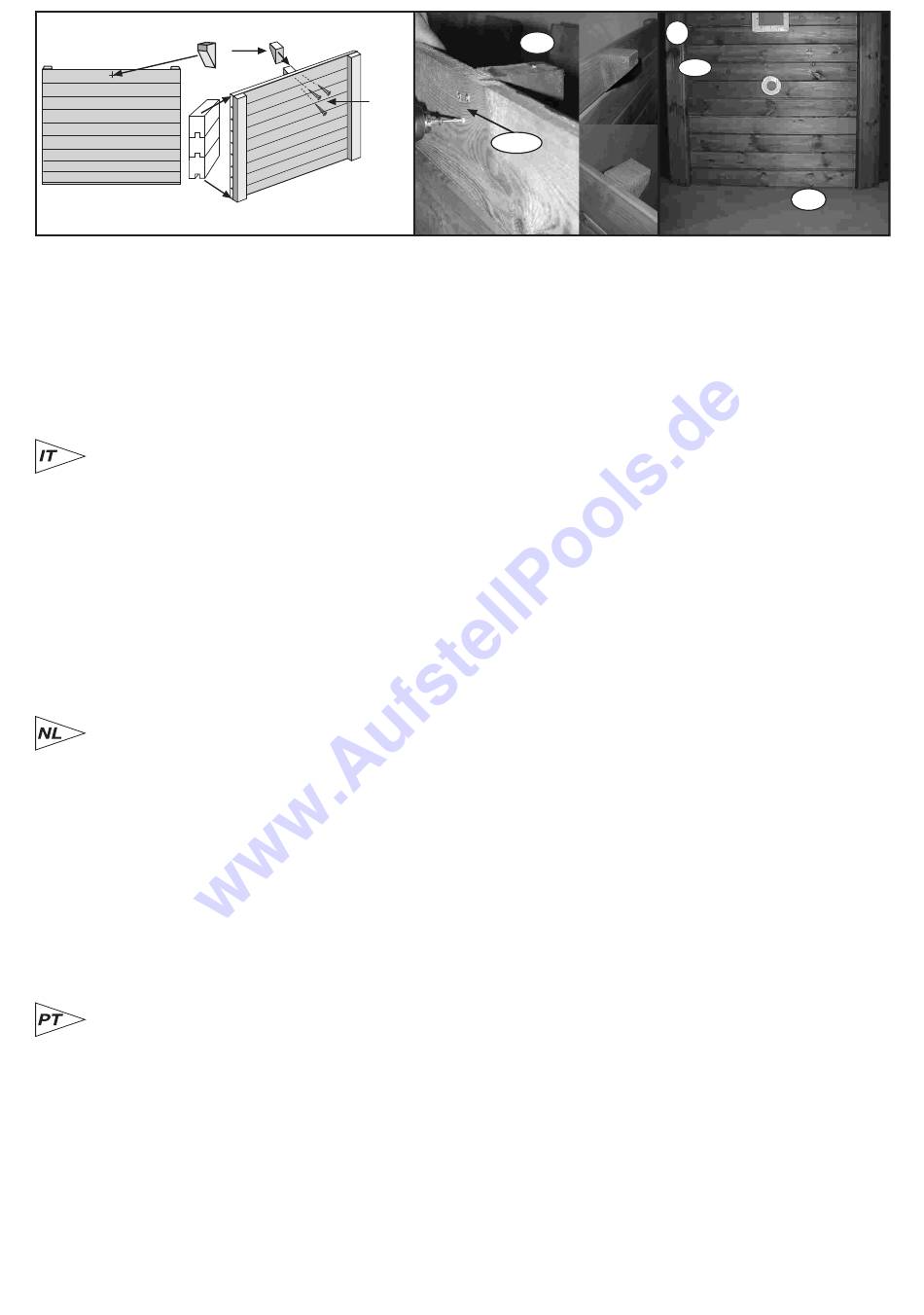

Una volta montata la piscina in lamiera provvedere a rivestirla di legno. Prima di montare i pannelli attorno alla piscina, si dovranno avvitare i tasselli in
legno, in modo che ogni pannello ne abbia uno, eccetto il pannello dello skimmer, che ha due tasselli in legno e il pannello sul quale poggia la scaletta,
che non ne ha nessuno. Il tassello in legno si avvita con tre tirafondi TFM (A24050) dalla parte interna del pannello. Il tassello in legno va situato al centro
della tavola superiore del pannello, e nel caso del pannello dello skimmer ad entrambi i lati del foro dello stesso. La parte superiore del tassello deve essere
alla stessa altezza della parte superiore del pannello, in modo che successivamente le spiagge poggino su entrambi i pezzi. NOTA: la parte superiore
del pannello è quella che non ha scanalatura al centro.
NOTA: Per montare la scala della piscina in un punto determinato, si dovrà situare nel punto prescelto il pannello in legno per la scala (PMN – senza
tassello TCM).
1º Prendere il pannello dello skimmer PMS e sistemarlo con il pezzo PVMC, in modo da incastrarli perfettamente e alla stessa altezza. Unire entrambi i
pezzi situando tre tirafondi TFL (uno nella parte superiore, uno al centro e uno nella parte inferiore). Ripetere questi passi successivamente con tutti i pezzi
PMN ZC (occorre tener presente le misure di tali pannelli) collocando il PVMC sempre sullo stesso lato del pannello. Situare il pannello dello skimmer
PMS in modo da fare coincidere le sue forme con quelle della lamiera della piscina per la successiva collocazione della valvola di ritorno e dello skimmer.
Quando si introduce lo skimmer nel pannello, situare anche il tappo skimmer (ES) come cornice attorno allo stesso skimmer, in modo che i fori restino in
verticale, ma non avvitarlo fino a montaggio ultimato. Tirare verso il basso ed accostare il liner alla lamiera dall'interno della piscina per porre con le 2 viti
corti centrali lo skimmer (provvisoriamente, in quanto si dovrà toglierlo successivamente), attraversando con molta attenzione il liner. Leggere le istruzioni
dello skimmer.
Una volta il PMS montato, sistemare un altro pannello (dal lato del PVMC del pannello dello skimmer), in modo che il PMN ZC e il PVMC del PMS siano
alla stessa altezza ed avvitarli con altri 3 tirafondi TFL. Unire tutti i pannelli della zona curva fra loro attorno alla lamiera della piscina, sistemandoli bene
fra loro. Ripetere questi passi sul lato curvo opposto della piscina.
NOTA: Applicando un po' di sapone sui tirafondi sarà più facile avvitarli nel legno.
HOUTBEKLEDING - OPGELET: Het is van belang dat, wanneer niet direct met de montage wordt begonnen, de componenten opnieuw
horizontaal op het pallet worden gelegd en dat het geheel, ter bescherming tegen zonnestralen en water, wordt bedekt. Montage van de
houtbekleding: Aangeraden wordt de montage met twee volwassen personen en met gebruik van handschoenen te verrichten. Wanneer de metalen
plaat van het zwembad eenmaal is gemonteerd ga dan over tot de houtbekleding daarvan. Alvorens de houten platen rondom het zwembad te plaatsen,
moeten de houten klossen worden aangeschroefd zodat iedere plaat voorzien is van een houten klos, met uitzondering van de plaat van de skimmer
waaraan zich twee houten klossen bevinden en de plaat waarop de trap rust die van geen enkele klos is voorzien. De houten klos wordt vanuit de binnenkant
van de plaat met drie houtschroeven TFM (A24050) aangeschroefd. De houten klos wordt in het midden van het bovenblad van de plaat geplaatst en in
het geval van de plaat van de skimmer aan beide kanten van de opening van de skimmer . De bovenkant van de klos moet op hetzelfde niveau komen
als het bovenste deel van de plaat zodat de afwerkingsplanken naderhand rusten op beide onderdelen.
OPMERKING: Het bovengedeelte van de plaat is dat gedeelte waar zich geen uitsparing in het midden bevindt. OPMERKING: Wanneer u de zwembadtrap
op een bepaalde plaats wilt monteren zult u op het uitgekozen punt het houten paneel voor de trap (PMN – zonder plug TCM ) moeten situeren.
1.Neem de plaat van de skimmer PMS en pas deze aan met een onderdeel PVMC zodanig dat beide zich volledig in elkaar gepast en op hetzelfde niveau
bevinden. Verenig beide onderdelen door middel van drie houtschroeven TFL (één aan de bovenkant, één in het midden en één aan de onderkant).
Herhaal achtereenvolgens deze handelingen met alle onderdelen PMN ZC (houd rekening met de afmetingen van deze platen) en plaats de PVMC altijd
aan dezelfde kant van de plaat. Situeer de plaat van de skimmer PMS zodanig dat, voor het latere aanbrengen van de terugvoerklep en de skimmer, de
geponste openingen daarvan overeenkomen met die van de plaat. Breng tegelijk met het inbrengen van de skimmer in de plaat de sierrand (ES) aan, bij
wijze van lijst rondom de skimmer, zodat de gaten zich verticaal gesitueerd bevinden; schroef deze echter niet aan vóór de beëindiging van de montage.
Trek de liner naar beneden en breng deze vanuit de binnenkant van het zwembad naar de plaat toe om met 2 korte centrale schroeven, heel voorzichtig
door de liner heen, de skimmer te plaatsen (provisioneel, daar deze achteraf weer losgemaakt moet worden). Lees de instructies voor de skimmer door.
Wanneer de PMS reeds geplaatst is pas daaraan dan een andere plaat aan ( aan de kant van de PVMC van de plaat van de skimmer) zodanig dat PMN
ZC en de PVMC van de PMS zich op dezelfde hoogte bevinden en schroef deze aan met nog 3 houtschroeven TFL. Verbind alle houten platen van de
gebogen zone onderling rondom de wand van het zwembad heen en sluit ze goed aan. Herhaal deze handelingen aan de tegenovergestelde gebogen
kant van het zwembad. OPMERKING: Als u de houtschroeven met een beetje zeep insmeert zal dat helpen bij het aanbrengen van de schroeven in het
hout.
REVESTIMENTO DE MADEIRA - ATENÇÃO: Se não começar a montagem imediatamente, deve empilhar os componentes sobre a paleta
horizontalmente e cobrir o conjunto para o proteger do sol e da água. Montagem do revestimento de madeira: Recomenda-se realizar a
montagem por duas pessoas adultas e com luvas.
Depois de montar a piscina de chapa, recubra-a de madeira. Antes de colocar os painéis à volta da piscina, será preciso aparafusar os tacos de madeira,
de modo que cada painel leve um taco de madeira, excepto o painel do skimmer, que leva dois e o painel sobre o que se apoia a escada que não leva
nenhum. O taco de madeira aparafusa-se com três tira-fundos TFM (A24050) desde a parte interna do painel. O taco de madeira coloca-se no centro
da mesa superior do painel, e no caso do painel do skimmer a ambos os lados do furo do skimmer. A parte superior do taco deve ficar ao mesmo nível
que a parte superior do painel, de forma que mais adiante as praias se apoiem sobre ambas as peças. NOTA: a parte superior do painel é a que não
tem canal no centro. NOTA: Se quiser colocar a escada da piscina num lugar determinado, deve colocar nesse lugar a tábua de madeira para a escada
(PMN - sem taco de madeira TCM).
1º- Pegue o painel do skimmer PMS e ajuste-o com uma peça PVMC, de forma que ambos fiquem totalmente encaixados e ao mesmo nível. Una ambas
as peças colocando três tira-fundos TFL (um na parte superior, outro no centro e outro na parte inferior). Repita estes passos sucessivamente com todas
as peças PMN ZC (tenha em conta as medidas destes painéis) colocando o PVMC sempre no mesmo lado do painel. Coloque o painel do skimmer PMS
de maneira a coincidirem as peças furadas com as da chapa da piscina para a posterior colocação da válvula de retorno e do skimmer. Quando introduzir
o skimmer no painel, coloque ao mesmo tempo o tampão do skimmer (ES) como um quadro à volta do skimmer, para os furos ficarem em vertical, mas
sem apertar até acabar a montagem. Estire para baixo e acoste o liner para cima da chapa desde dentro da piscina, para poder colocar o skimmer com
os 2 parafusos curtos centrais, (isto é provisório, já que depois deve de se soltar), atravessando com muito cuidado o liner. Leia as instruções do skimmer.
Uma vez colocado o PMS, ajuste-lhe outro painel (pelo lado do PVMC do painel do skimmer) de forma que o PMN ZC e o PVMC do PMS fiquem à mesma
altura e aparafuse-os com outros 3 tira-fundos TFL. Una todos os painéis da zona curva entre si à volta da chapa da piscina, ajustando-os bem entre si.
Repita estes passos no lado curvo oposto da piscina.
NOTA: Untando os tira-fundos com sabão estes entrarão mais facilmente na madeira.
30
TCM
TFM
x 3
(A24050)
PMN
(INTERIOR)
1º
TCM
TFMx3
PVMC
PMS
