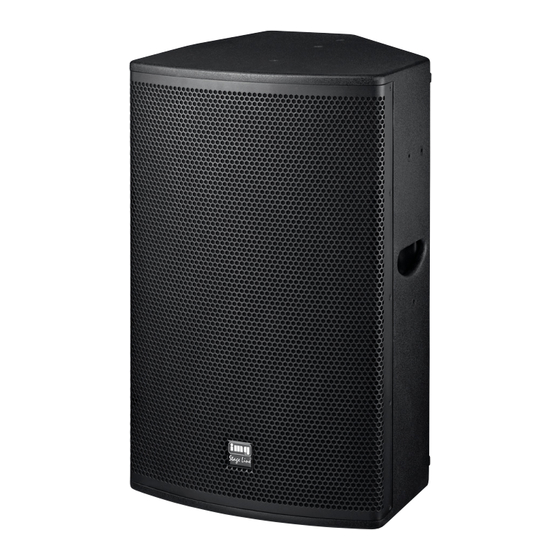

Aktiv-lautsprecherbox mit fernsteuerbarem signalprozessor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AKTIV-LAUTSPRECHERBOX
MIT FERNSTEUERBAREM SIGNALPROZESSOR
ACTIVE SPEAKER SYSTEM
WITH REMOTE-CONTROLLABLE SIGNAL PROCESSOR
MEGA-DSP08
MEGA-DSP10
MEGA-DSP12
MEGA-DSP15
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
Best.-Nr. 25.4750
Best.-Nr. 25.4760
Best.-Nr. 25.4770
Best.-Nr. 25.4780

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IMG STAGE LINE MEGA-DSP08

Inhaltszusammenfassung für IMG STAGE LINE MEGA-DSP08

  • Seite 1 AKTIV-LAUTSPRECHERBOX MIT FERNSTEUERBAREM SIGNALPROZESSOR ACTIVE SPEAKER SYSTEM WITH REMOTE-CONTROLLABLE SIGNAL PROCESSOR MEGA-DSP08 Best.-Nr. 25.4750 MEGA-DSP10 Best.-Nr. 25.4760 MEGA-DSP12 Best.-Nr. 25.4770 MEGA-DSP15 Best.-Nr. 25.4780 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL...

  • Seite 2: Inhaltsverzeichnis

    Bevor Sie einschalten … Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglich- keiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch.

  • Seite 3: Übersicht Der Bedienelemente Und Anschlüsse

    3. wenn Funktionsstörungen auftreten. messer ge stellt werden (z. B. aus der PAST- Geben Sie das Gerät in jedem Fall zur Repa- Serie von „img Stage Line“). 10 Eingang LINE A/ MIC als kombinierte XLR- / ratur in eine Fachwerkstatt.

  • Seite 4: Signalquelle Anschließen

    ® -Stecker und einem Schuko- begrenzung für einen Eingangskanal aktiv ist. Lautsprecherbox durch Drehen des Knopfes stecker (z. B. AAC-115P von „img Stage Line“) SELECT/ ENTER auswählen und durch Drü- – Die LED PROTECT leuchtet, wenn eine verwendet werden. cken des Knopfes zur nächsten Zeichenposi- Schutzschaltung anspricht sowie kurz bei Über die PowerCon...

  • Seite 5: Gerät Sperren, Passwort Ändern

    über einen Computer nicht mehr auf die 1) Auf dem Computer das Steuerprogramm Verbindung steht an dieser Stelle „Offline“. Lautsprecherbox zugegriffen werden. Die ver- „IMG Stage Line DSP Controller“ aufrufen. bleibenden Einstellmöglichkeiten an der Laut- Group Es erscheint ein Fenster zur Eingabe des sprecherbox hängen von der aktuellen Einstel-...

  • Seite 6: Gerätegruppen

    Stellt das Programm fest, dass die Firm- ware der Lautsprecherbox bereits auf dem aktuellen Stand ist, werden die Einstellungen nicht auf die Werksvorgaben zurückgesetzt. 4) Zum Wiederherstellen der modellspezifi- schen Werksvoreinstellungen (Preset 1 – 5) das Konfigurationsfenster der Lautsprecher- box aufrufen und die Funktion „Hardware ±...

  • Seite 7: Verstärkung Einstellen

    ④ Blockdiagramm den Eingangssignalwege umgeschaltet wer- gestellt. Von den beiden Eingängen auf der begrenzung, Digital-Analog-Wandlung. Das LF- den (Abb. 6). Über die Schaltfläche [ MAIN ] linken Seite durchlaufen die Signale nach der Signal wird auf den Verstärker (Klas se D) des gelangt man zurück ins Hauptfenster.

  • Seite 8: Pegelbegrenzung (Limiter)

    Die Filterparameter können zum Teil auch gra- len: Zeit (s, ms) oder Abstand (m, mm, feet, cherplätze sind als EMPTY PRESET ge - fisch eingestellt werden. Dazu mit der Maus den inch, mil). kennzeichnet. jeweiligen Bezugspunkt verschieben: 2) In das Feld darunter den Wert numerisch ein- 2) Auf den Knopf LOAD darunter klicken.

  • Seite 9: Satz Von Presets Zurückspeichern

    Der Ruhemodus kann auch manuell über den und bestätigen (MegaDSPxx.factory). 3) Soll der Lautsprecherbox eine feste IP- Menüpunkt „Hardware ± Go to Standby“ bewirkt Beispiel: Für eine Lautsprecherbox MEGA-DSP08 Adresse vorgegeben werden, die Option werden. die Datei „MegaDSP08.factory“ wählen. „Configure Network Manually“ wählen.

  • Seite 10: Technische Daten

    Einstellungen der Lautsprecherbox über [Cancel] die ursprüngliche Einstellung beibe- das richtige Passwort möglich ist. halten. ⑩ ⑪ Sperroptionen Systeminformationen 7 Technische Daten Modell MEGA-DSP08 MEGA-DSP10 MEGA-DSP12 MEGA-DSP15 Verstärkerleistung (Sinusleistung) Hochton 100 W Tiefton 500 W Frequenzbereich (-6 dB) 60 –...
  • Seite 12 Before switching on … We wish you much pleasure with your new “img Stage Line” unit. Please read these operating instructions carefully prior to operating the unit. Thus, you will get to know all functions of the unit, operating errors will be prevented, and yourself and the unit will be protected against any damage caused by improper use.

  • Seite 13: Operating Elements And Connections

    35 mm (e. g. from the PAST 3. if malfunctions occur. MIC = microphone series of the “img Stage Line” product range). In any case the unit must be repaired by LINE = line-level signal source To support additional mounting options, the skilled personnel.

  • Seite 14: Connecting A Signal Source

    PowerCon® plug and an earthed plug (e. g. switch-off, if the switch-on settings “Power on Preset” the button ESC (3) to return to the previous AAC-115P from “img Stage Line”) can be used. for the speaker system have been set to “Last Setting” character position.

  • Seite 15: Remote Control By Means Of A Computer

    (group functions chapter 6.3.1). The option “IMG Stage Line DSP Controller”. and on the other hand offers a wide range of “Not grouped” indicates that the speaker system A window appears, asking the user to options for equalizing the frequency response, is not assigned to any group.

  • Seite 16: Unit Groups

    function “Hardware ± Load Factory Presets” chapter 6.5.7). To hide the column “Update” in the list, call up the menu item “Tools ± Disable Update”. Note: Resetting to the factory settings will also affect the network settings and the password of the speaker system;...

  • Seite 17: Setting The Gain

    ④ Block diagram amplifier (GAIN), the 10-band sound adjustment 6.4.1 Setting the gain 6.4.2 Muting the input (EQ) and the level limiter (LIMITER) before they To mute an input, click the button MUTE beneath The gain can be separately set for both input sig- are mixed.

  • Seite 18: Limiter

    6.4.4 Limiter 6.4.7 Linking inputs 6.5.3 Saving a preset on the computer The limiter reduces the dynamic range and The controls of the two inputs IN-A and IN-B can To save a preset on the computer: allows the user to quickly limit the signal to an be linked, making the setting procedure much 1) In the main window (©MAIN), beneath PC adjusted level.

  • Seite 19: Restoring Factory Presets

    Enter the IP address in the field “IP- 3) Click [OK] to confirm, or click [Cancel] to keep Example: For the speaker system MEGA-DSP08, Address:”, and the subnet mask of the net- the original settings. the files “MegaDSP08.factory” has to be selected.

  • Seite 20: System Information

    Use the menu item “Hardware ± Status Detail” to the computer program, the user will be informed accordingly (Update Available); in this case, the view the errors that may have occurred. 7 Specifications Model MEGA-DSP08 MEGA-DSP10 MEGA-DSP12 MEGA-DSP15 Amplifier power (rms power) Treble...
  • Seite 21 ® MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany © Copyright by MONACOR INTERNATIONAL. All rights reserved. A-1440.99.01.06.2013...
