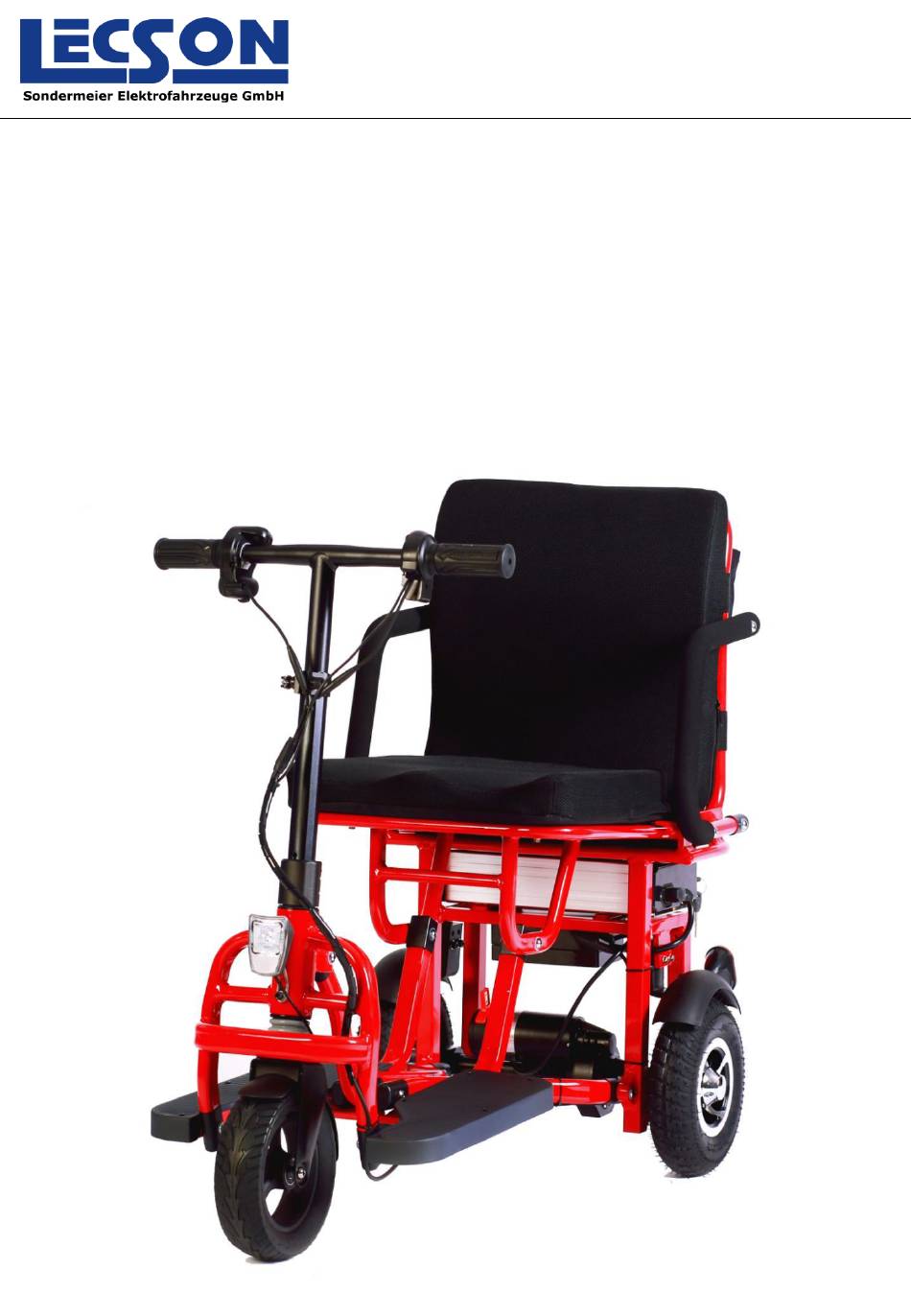

- Seite 1 Bedienungsanleitung / Serviceheft Klappscooter Scotty...
-
Seite 2: Inhaltsverzeichnis
Die ordnungsgemäße Verwendung dieses Produkts ist die Voraussetzung für Sicherheit, Komfort und Langlebigkeit. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden und stellen Sie sicher, dass Sie die mit ★ gekennzeichneten Punkte beherrschen! Inhalt Seite 1. Produktzeichnung 2. -
Seite 3: Produktzeichnung
1. Produktzeichnung 1. Zündschloss 13. Reflektor 2. Gasgriff 14. Schutzblech hinten 3. Batterieanzeige 15. Batterie 4. An- /Ausschalter 16. Ladebuchse 5. Umschalter vor-rückwärts 17. Armlehne 6. Lenker 18. Rückenlehne 7. Hupe 19. Sitzfläche 8. Schnellspanner 20. Federgabel 9. Scheinwerfer 21. Freilaufhebel 10. -
Seite 4: Zusammenbau
2. Zusammenbau ① Öffnen Sie den Schnellspanner. ② Dann kann der Lenker nach oben oder unten justiert werden. ③ Installieren Sie den Scheinwerfer. ④ Installieren Sie das Schutzblech. ⑤ Installieren Sie das Rad. Lenkeransicht vorne Lenkeransicht hinten... -
Seite 5: Auseinanderfalten
3. Auseinanderfalten 1. Halten Sie hinten am Griff und am Lenker fest und drücken Sie das Fahrzeug auseinander. 2. Drücken Sie das Sitzkissen hinunter. 3. Das Fahrzeug ist nun auseinander gefaltet. -
Seite 6: Zusammenfalten
4. Zusammenfalten 1. Stellen Sie sich hinter das Fahrzeug. Ziehen Sie das Sitzkissen hoch. 2. Halten Sie hinten am Griff und am Lenker fest und ziehen Sie den Lenker zum Sitz. 3. Das Fahrzeug ist nun zusammen geklappt. -
Seite 7: Bedienung
5. Bedienung Zündschloss Es befindet sich am Akku. Schlüssel auf „on“ drehen, dann ist das Fahrzeug eingeschaltet. Sie können den Zündschlüssel nun abziehen und das Fahrzeug über den An- / Ausschalter am Lenker ein- und ausschalten. Sie können nun über den Gasgriff die Geschwindigkeit bestimmen. - Seite 8 5. Bedienung ON – Scheinwerfer an OFF – Scheinwerfer aus steht der Schalter links oder rechts auf R, fährt das Fahrzeug rückwärts steht der Schalter mittig auf D, fährt das Fahrzeug vorwärts Hupe Um das Fahrzeug schieben zu können, müssen Sie den Freilaufhebel auf schieben stellen.
-
Seite 9: Technische Daten
6. Technische Daten Abmessungen Abmessungen zusammengefaltet... - Seite 10 6. Technische Daten Bemessungsgrundlage: Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg), Umgebungstemperatur in Grad (+/- ° C), Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km) angeben, ist das ein Richtwert.
-
Seite 11: Inspektion Und Wartung Vor Dem Fahren
7. Inspektion und Wartung vor dem Fahren Um sicherzustellen, dass dieses Fahrzeug Ihrem Leben Bequemlichkeit verleiht, prüfen und warten Sie das Produkt gemäß den folgenden Anforderungen, bevor Sie es verwenden. 1. Prüfen Sie, ob die Batterie voll ist und stellen Sie sicher, dass alle Kabel ordnungsgemäß... -
Seite 12: Batterieanweisung
8. Batterieanweisung Unsachgemäßer Gebrauch verkürzt die Lebensdauer der Batterie und kann zum Erhitzen der Batterie, zu Feuer oder sogar zu Explosionen führen. Bitte lesen Sie die folgenden Hinweise sorgfältig durch: ★ Zerlegen Sie den Akku nicht. Im Akkupack befinden sich Schutzfunktionsteile. - Seite 13 8. Batterieanweisung ★ Mischen Sie keine Lithium-Ionen-Batterien unterschiedlicher Hersteller oder mit unterschiedlicher Kapazität. In diesem Fall kann es beim Laden und Entladen zu Hitze, Feuer und anderen Gefahren kommen. ★ Nach dem Gebrauch muss der Akku rechtzeitig (innerhalb von 3 Tagen) vollständig aufgeladen sein. Wenn der Akku längere Zeit nicht verwendet wird, muss er alle 4 Wochen vollständig aufgeladen werden.
- Seite 14 8. Batterieanweisung Der Akku befindet sich unter dem Sitz. Um ihn zu entnehmen, müssen Sie den Zündschlüssel auf „lock“ stellen. Dann können Sie ihn einfach am Griff heraus ziehen. Zum Laden stecken Sie den Stecker des Ladegerätes in die Ladebuchse am Akku und den Netzstecker in die Wandsteckdose.
-
Seite 15: Aufmerksamkeit Für Sicheres Fahren
9. Aufmerksamkeit für sicheres Fahren Um sicherzustellen, dass Sie dieses Fahrzeug sicher verwenden können, beachten Sie bitte die folgenden Anforderungen für den ordnungsgemäßen Betrieb: ★ Bevor Sie zum ersten Mal fahren, machen Sie unbedingt Fahrübungen im Freien. Fahren Sie nur im Straßenverkehr (auf dem Geh- oder Radweg), wenn Sie Beschleunigung, Verzögerung, Bremsen, Hupen und andere Leistungen perfekt beherrschen. -
Seite 16: Übergabeinspektion
10. Übergabeinspektion Der Verkäufer muss Sie beraten, einweisen, etc., mit diesem Übergabeprotokoll bestätigen Sie Folgendes: 1. Das Fahrzeug ist sauber, unbeschädigt, optisch guter Eindruck. 2. Die Batterien sind voll geladen, Ladegerät und Laden wurde erklärt. 3. Alle Anbauteile sind montiert, Sitz, Korb, etc. 4. -
Seite 17: Konformitätserklärung
Adresse: Bahnhofstraße 101 – 107 ▪ 45770 Marl ▪ Deutschland erklärt hiermit, dass das Elektromobil Scotty hergestellt ist, in völliger Konformität mit nachstehenden europäischen Richtlinien – inklusive der letzten Änderungen – und mit den nationalen Gesetzen, welche diese Richtlinien ausgestalten:... - Seite 23 Bahnhofstr. 101 – 107 • 45770 Marl info@lecson.de www.lecson.de...
