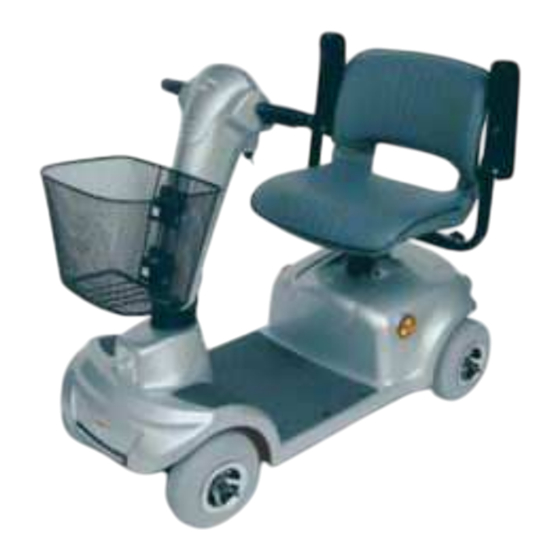

- Seite 1 Bedienungsanleitung / Serviceheft Elektromobil HS-360...
- Seite 2 Technische Daten Bemessungsgrundlage: Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg), Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben). Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km) angeben, ist das ein Richtwert.
- Seite 3 Inhalt Seiten Technische Daten/Bemessungsgrundlagen Inhalt 2 – 5 Einleitung Bedeutung von Symbolen Sicherheitshinweise 8 – 9 Geräteerklärung / Bedienpult Geschwindigkeitseinstellung Hupe Bedienhebel Batteriestandsanzeige Ein-/ Ausschalter Beleuchtung Ladesteckdose Bereitschaftsanzeige / Fehlercodeanzeige Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 4 Inhalt Seiten Einstellmöglichkeiten Information zum richtigen Sitzen Verstellen der Armlehnen Hochklappen der Armlehnen Sitz drehen und feststellen Höhenverstellung des Sitzes Sitzentnahme Freilaufeinstellung Antikippräder Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 5 Inhalt Seiten Fahren, Bedienung (Trockenübungen) Theorie Inbetriebnahme Transfer in das Mobil Maximalsteigung zur Überwindung von 21 – 23 Hindernissen Überlastungsschalter und Empfehlungen Zerlegen des Fahrzeuges Transport in PKW, Bus, Flugzeug Lenksäulenverstellung Batterieleistung und Lebensdauer 28 – 29 C.10 Aufladen der Batterien C.11 Mögliche Fehlerquellen und deren Beseitigung C.12 Reparaturen, wer macht das?
- Seite 6 Inhalt Seiten D.1 Übergabeinspektion D.2 Ersatzteilbeschaffung D.3 Pflege / Reinigung / Desinfektion D.4 Entsorgungshinweise D.5 Wartungsmaßnahmen Konformitätserklärung Verkaufsmeldung Verkaufsmeldung, Durchschrift, einzusenden an Lecson Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 7 Einleitung Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint. Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas wiegen.
- Seite 8 Bedeutung der Symbole Achtung! Warnhinweise auf mögliche technische Schäden. Gefahr! Warnhinweise auf mögliche Unfall- und Verletzungsgefahren. Gefahr! Warnung vor elektromagnetischen Feldern. Warnung! Durch Gefahren mit Batterien. Wichtiger Hinweis zur Gerätebedienung. Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 9 Sicherheitshinweise Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen und auch verstanden werden. Im Zweifelsfall bitte beim Händler anrufen. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu transportieren. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist, dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den Schlüssel auf „off“...
- Seite 10 Sicherheitshinweise Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder Wegen fährt, benötigt eine Betriebserlaubnis und ein so genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei 12 km/h Fahrzeugen von uns mitgeliefert.
- Seite 11 Abschnitt A Geräteerklärung / Bedienpult Abb. 1 A.1 Geschwindigkeitseinstellung Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf „Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht. A.2 Hupe Drucktaster für die Bedienung.
- Seite 12 Abschnitt A Geräteerklärung / Bedienpult Abb. 1 A.4 Batteriestandsanzeige Sie zeigt den Ladezustand Ihrer Batterie an: Wenn alle Punkte rot aufleuchten, ist die Batterie voll geladen, nacheinander erlischen die Punkte von rechts nach links, Ihre Batterien werden leerer. Nr. 8, wenn die Bereitschaftsanzeige blinkt, noch ca. 500 m Fahrstrecke. Achtung: Auf Seite 28 –...
- Seite 13 Abb. 1 A.6 Beleuchtung Bei Ihrem Modell HS-360 schalten Sie das Licht über den Zündschlüssel ein. Er kann sich in 3 Positionen befinden. Ist er ganz links, ist das Gerät aus, drehen Sie einmal nach rechts, ist das Mobil fahrbereit, drehen Sie zweimal nach rechts, ist das Mobil fahrbereit und das Licht ist eingeschaltet.
- Seite 14 Abschnitt B Einstellmöglichkeiten Abb. 2 B.1 Informationen zum richtigen Sitzen Grundsätzliche Anmerkungen zum Sitz und den Einstellmöglichkeiten. Es ist wichtig, technische Funktionen und das richtige Sitzen selbst zu beschreiben. Die Sitzhöhe muss so eingestellt werden, damit beide Füße plan auf der Bodenplatte aufliegen. Unter den Kniekehlen muss sich die flache Hand schieben lassen, denn dort verlaufen die Schlagadern und Blutgefäße.
- Seite 15 Abschnitt B Einstellmöglichkeiten B.4 Drehen des Sitzes (Abb. 4 und 5) Den Sitz können Sie komplett um die eigene Achse drehen und in beliebiger Position festsetzen. Der Hebel befindet sich links, im vorderen, unteren Bereich des Sitzes. Wenn Sie den Hebel nach hinten schieben, lösen Sie den Klemmmechanismus.
- Seite 16 Abschnitt B Einstellmöglichkeiten B.6 Entfernen des Sitzes vom Chassis Bei einer möglichen Zuladung (Personengewicht) von 115 kg muss der Sitz sehr stabil sein. Das bedeutet, er ist auch recht schwer (11 kg). Wir empfehlen das Entfernen des Sitzes wie abgebildet vorzunehmen. Der Sitz ist nur geklemmt, mit dem Verstellhebel zum Drehen des Sitzes.
- Seite 17 Abschnitt B Einstellmöglichkeiten B.7 Freilaufeinrichtung Im hinteren Bereich, rechts unterhalb des Heckdeckels befindet sich der Freilaufhebel. In unterer Position ist der Motor mit dem Getriebe fest verbunden. Ziehen Sie den Hebel nach oben, kann Ihr Elektromobil geschoben werden. Achtung: Diese Freilauffunktion ist eine Notfunktion, damit das Gerät bei einem Defekt geschoben werden kann.
- Seite 18 Abschnitt B Einstellmöglichkeiten B.8 Antikippräder Abb. 7 „Anti-Kipp-Räder“ (Eine irreführende Bezeichnung!) Die Prüfnorm schreibt eine „Vorrichtung gegen das Umkippen“ vor. Damit das auch funktioniert, müssten die „Anti-Kipp-Räder“ nur wenige Millimeter über dem Boden schweben und Ihr Elektromobil wäre fast 20 Zentimeter länger. (Sie setzen dann auf jeden kleinen Stein und auf jeden abgesenkten Bordstein auf.) Die Benutzung vom Lift oder Fahrstühlen wäre nicht oder kaum noch möglich.
- Seite 19 Abschnitt B Einstellmöglichkeiten C.1 Theorie / Die Bedienung Fahren (Trockenübung) Grundsätzlich sollten Sie die ersten Meter da fahren, wo Sie Platz vorfinden, wo es ebenerdig ist und wo Sie niemand stört. Es ist hilfreich eine Person Ihres Vertrauens neben sich zu haben. Fahren Sie bei Kurvenfahrten besonders langsam, Ihr Gerät kann leicht umkippen.
- Seite 20 Abschnitt B Einstellmöglichkeiten C.2 Inbetriebnahme Das Gerät ist auf minimale Geschwindigkeit eingestellt. Der Schlüssel ist umgedreht, die Ladeanzeige leuchtet auf. Betätigen Sie nun den „Gashebel“ kurz. Einmal kurz links und einmal kurz rechts, das Gerät fährt vorwärts und rückwärts. Sie halten an. Spiegel einstellen und nochmals die Sitzposition überprüfen.
- Seite 21 Abschnitt C Fahren / Bedienung (Trockenübungen) C.3 Transfer in das Mobil Beispiel, wie man in das E-Mobil umsteigen kann. Abb. 8 Abb. 9...
- Seite 22 Abschnitt C Fahren / Bedienung (Trockenübungen) C.4 Maximalsteigung zur Überwindung von Hindernissen Öffentliche Gebäude, Wege und Übergänge weisen meist ein Längsgefälle von 6% und ein zugelassenes Quergefälle von 2% auf. (Quelle: DIN 18024-1, Barrierefreies Bauen, Planungsgrundlagen) An der Lenksäule Ihres Gerätes befindet sich ein roter Aufkleber, der Sie davor warnen soll, Rampen, Steigungen oder Berge von mehr als 12% zu befahren.
- Seite 23 Abschnitt C Fahren / Bedienung (Trockenübungen) Prozent heißt, von Hundert. Ein Meter entspricht 100 Zentimetern. Nehmen wir von 100 cm 12 %, sind das 12 cm. Auf 1 m Länge also 12 cm Schräge. Auf 10 m Länge, eine 1,2 m schräge Fahrbahn. „Barrierefreies Bauen“: Wir messen für Sie nach.
- Seite 24 Abschnitt C Fahren / Bedienung (Trockenübungen) Abb. 15 Abb. 16 Dieser Wanderweg hat unten 12 % und oben 39 % Steigung. Der Untergrund Besteht aus grobem Kiesgestein. Die kleinen „Anti-Kipp-Räder“ würden im Kies eintauchen und verschwinden. Wir geben Ratschläge, wir möchten Unfälle vermeiden helfen und wir berufen uns auf den Gesetzestext: Elektromobile dürfen Steigungen über 12% bis 20% nicht erklimmen.
- Seite 25 Abschnitt C Fahren / Bedienung (Trockenübungen) C.5 Überlastungsschalter und Empfehlungen, siehe Abb. 18 Wir empfehlen bei: Drehtüren, elektrischen Türen, steilen Übergängen, weichem Sand, Schotter und Kieswegen, Waldwegen mit Spurrillen etc., im Winter bei starkem Frost, bei Schneematsch und Hagelschauer, bei Eisregen und starkem Wind etc., bei jeder neuen Herausforderung, nehmen Sie bitte immer eine Begleitperson mit.
- Seite 26 Abschnitt C Fahren / Bedienung (Trockenübungen) C.6 Zerlegen des Fahrzeuges Für den Transport im PKW oder Reisebus kann Ihr Fahrzeug in handliche Einzelteile zerlegt werden. Einzelne Schritte: Sitz abnehmen. (Klemmhebel für Sitzdrehung lösen.) Kunststoffhaube über den Batterien entfernen. Batteriestecker auseinanderziehen. Klettband über den Batterien lösen.
- Seite 27 Abschnitt C Fahren / Bedienung (Trockenübungen) C.7 Transport des LECSON Shoppy in einem PKW Empfehlungen: Wir wissen um die Probleme, die Busunternehmen, Bundesbahn und mobile Senioren haben, wenn das Elektromobil mit auf Reise gehen soll. Die Fluggesellschaften haben da klare Vorschriften, die anderswo fehlen.
- Seite 28 Abschnitt C Fahren / Bedienung (Trockenübungen) C.8 Lenksäulenverstellung Der Hebel zur Positionsänderung befindet sich an der rechten Seite der Lenksäule. Er ermöglicht Ihnen vier verschiedene Einstellungen. Abb. 25 Abb. 26 Abb. 27 Achtung: Wenn Sie den Korb mit schweren Einkaufstaschen befüllen, wirkt sich das negativ auf das Lenkverhalten aus.
- Seite 29 Abschnitt C Fahren / Bedienung (Trockenübungen) C.9 Batterieleistungen und Lebensdauer Leistungsmerkmale der Batterien: Wenn wir Ihnen eine Reichweite zusichern, haben wir das auf ebener Strecke, unter idealen Vorraussetzungen geprüft. Sie erwarten von Ihren Batterien ständige Leistungsbereitschaft, Sie über 15 Kilometer weit zu befördern. In den Wintermonaten beispielsweise, wenn die Batterien eiskalt sind, nachts in einer kalten Garage oder Schuppen lagern und laden, können Sie nur mit der Hälfte der Fahrleistung rechnen.
- Seite 30 Abschnitt C Fahren / Bedienung (Trockenübungen) Was mögen Batterien überhaupt nicht? Kälte, schwere Stöße beim Transport oder die so genannte Tiefstentladung. Die Elektronik Ihres Gerätes schaltet sich automatisch ab, wenn die Batteriespannung unter eine Leistungsgrenze fällt. Ein Notstopp wird dann eingeleitet. Dann ist wirklich Schluss! Den Schlüssel abziehen und den Freilaufhebel auf Schiebeposition stellen.
- Seite 31 Bei abgeschlossenem Ladevorgang vergewissern Sie sich zunächst, dass sich der Schalter des Ladegerätes in (O)-Position befindet. Ziehen Sie dann das Ladegerät aus der Buchse und Ihr LECSON-Shoppy ist wieder fahrbereit. Serienmäßig befinden sich in dem Gerät 18 AH-Batterien, bei diesen ist das Ladegerät ohne Gebläse und es ist automatisch angestellt, wenn man es in die...
- Seite 32 Stellen Sie die Zündung während der bereitschaftsanzeige Überprüfung aus. blinkt 5 mal. Bei starker Belastung Ihres LECSON-Shoppy kann es vorkommen, dass der Überlastungsschalter auf Grund einer vorübergehenden Überlastung des Stromkreislaufes herausspringt und Ihr Elektromobil sich nicht mehr weiterbewegt. In diesem Fall drehen Sie den Schlüssel in ‚OFF‘-Position und drücken Sie den Überlastungsschalter wieder hinein.
- Seite 33 Abschnitt C Fahren / Bedienung (Trockenübungen) C.12 Reparaturen, wer macht was? Bis auf die Beseitigung eines Plattfußes, darf der Nutzer keine Reparaturen vornehmen. Das hat einen Garantie- und Haftungsgrund. Batteriewechsel, Leuchtmittel, Spiegelmontage, Plattfußbehebung, Einstellung der Trommelbremse, sind bekannte Themen aus dem Fahrradbereich, das meinen wir nicht unter einer Reparatur.
- Seite 34 Abschnitt C Fahren / Bedienung (Trockenübungen) 3. Rad entnehmen 4. Mit Knarre und 12 mm Nuss Abb. 29 (Hier erkennt man etwas, was für die Montage wichtig ist.) Zwischen den Lagern befindet sich eine Distanzbuchse. Wenn das Rad wieder montiert wird, muss die Buchse mit dem Lager übereinstehen, damit das Rad auf die Achse passt.
- Seite 35 Abschnitt C Fahren / Bedienung (Trockenübungen) Die komplette Felge besteht aus einem Außen- und Innenteil (A + B). Auf dem Foto wurde die Felge nur wieder zusammengesteckt. Entnehmen Sie die Decke (C), den Schlauch (D). Mit handelsüblichem Fahrrad-Flickzeug den Schlauch reparieren. (Für den Laien: Schlauch etwas aufpumpen und Loch in Decke suchen.
- Seite 36 9. Im oberen linken Feld und auf der Verkaufsmeldung bestätigen Sie als Käufer, Punkt 1 bis 8 wurde mit Ihnen besprochen, bekamen Sie erklärt, haben Sie selbst getestet und ausprobiert. Übergabeinspektion 24 Monate Stempel und Unterschrift des von Lecson Stempel und Unterschrift des von Lecson autorisierten Händlers autorisierten Händlers Datum Unterschrift des Käufers...
- Seite 37 Geschirrspülmittel gehören. Keine scharfen und ätzenden Reiniger benutzen. Dampfstrahler und/oder auch ein starker Wasserstrahl sind zum Schutz der Elektronik verboten. Desinfektion des HS-360: Hygiene und Sauberkeit ist kein Selbstzweck, auch Personen, die mit Ihrem Elektromobil in Berührung kommen, müssen vor Krankheitserreger geschützt werden.
- Seite 38 Das defekte Teil nicht entsorgen, sondern mit Datum, Seriennummer des Gerätes, Nutzername und Laufleistung des Gerätes beschriften. (Wir sind gesetzlich dazu verpflichtet mögliche Serienfehler aufzuspüren.) Wir wünschen Ihnen eine gute Fahrt und empfehlen Sie uns weiter. Ihr LECSON-Team! Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 39 Adresse: Bahnhofstraße 101 – 107 45770 Marl Deutschland erklärt hiermit, dass das Elektromobil HS-360 hergestellt ist, in völliger Konformität mit nachstehenden europäischen Richtlinien – inklusive der letzten Änderungen – und mit den nationalen Gesetzen, welche diese Richtlinien ausgestalten: Directive 93/42/EEG Datum: 28.02.2005...
