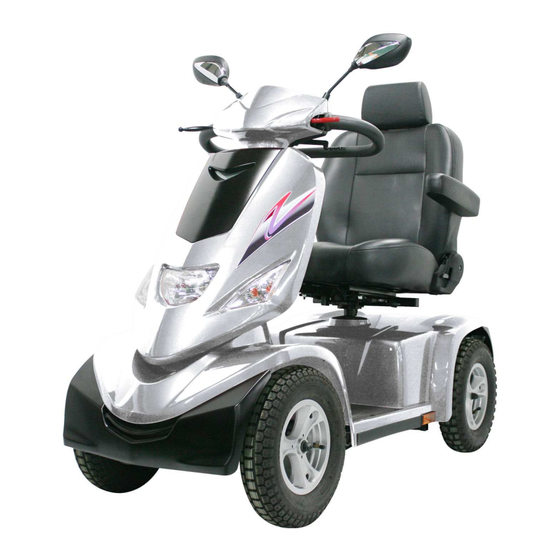

- Seite 1 Sondermeier Elektrofahrzeuge GmbH Bedienungsanleitung / Serviceheft Elektromobil HS-928...
-
Seite 2: Technische Daten/Bemessungsgrundlagen
Technische Daten Sondermeier Elektrofahrzeuge GmbH Bemessungsgrundlage: Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg), Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben). Motorleistung in Kilowatt (kw). -
Seite 3: Inhaltsverzeichnis
Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Technische Daten/Bemessungsgrundlagen Inhalt 2 – 5 Einleitung Bedeutung von Symbolen Sicherheitshinweise 8 – 9 Geräteerklärung / Bedienpult 10 - 14 Geschwindigkeitseinstellung Hupe Batteriestandsanzeige Warnblinkanlage Blinklicht Beleuchtung Bereitschaftsanzeige / Fehlercodeanzeige Modus Bedienhebel A.10 Ein- / Ausschalter A.11 Ladesteckdose Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt! - Seite 4 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Einstellmöglichkeiten Information zum richtigen Sitzen Vor- und Zurückschieben des Sitzes Hochklappen der Armlehnen Sitz drehen und feststellen Höhenverstellung des Sitzes Einstellung der Rückenlehne Einstellung der Kopfstütze Sitzentnahme Kurvenreduzierung B.10 Freilaufeinrichtung B.11 Handbremse B.12 Betriebsbereitschaft der Trommelbremse B.13 Funktionsprüfung B.14 Justage der Trommelbremse B.15 Antikippräder...
- Seite 5 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Fahren, Bedienung (Trockenübungen) Theorie Inbetriebnahme Transfer in das Mobil Maximalsteigung zur Überwindung von 28 – 30 Hindernissen Sicherung und Empfehlungen Transport in PKW, Bus, Flugzeug Lenksäulenverstellung Batterieleistung und Lebensdauer 34 – 35 Aufladen der Batterien C.10 Mögliche Fehlerquellen und deren Beseitigung C.11 Reparaturen, wer macht das?
- Seite 6 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten D.1 Übergabeinspektion D.2 Ersatzteilbeschaffung D.3 Pflege / Reinigung / Desinfektion D.4 Entsorgungshinweise D.5 Wartungsmaßnahmen Konformitätserklärung Verkaufsmeldung Verkaufsmeldung, Durchschrift, einzusenden an Sondermeier Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
-
Seite 7: Einleitung
Sondermeier Elektrofahrzeuge GmbH Einleitung Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint. Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas... -
Seite 8: Bedeutung Von Symbolen
Sondermeier Elektrofahrzeuge GmbH Bedeutung der Symbole Achtung! Warnhinweise auf mögliche technische Schäden. Gefahr! Warnhinweise auf mögliche Unfall- und Verletzungsgefahren. Gefahr! Warnung vor elektromagnetischen Feldern. Warnung! Durch Gefahren mit Batterien. Wichtiger Hinweis zur Gerätebedienung. Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt! -
Seite 9: Sicherheitshinweise
Sondermeier Elektrofahrzeuge GmbH Sicherheitshinweise Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen und auch verstanden werden. Im Zweifelsfall bitte beim Händler anrufen. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu transportieren. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist, dürfen Sie weder auf, noch vom Gerät absteigen. - Seite 10 Sondermeier Elektrofahrzeuge GmbH Sicherheitshinweise Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder Wegen fährt, benötigt eine Betriebserlaubnis und ein so genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei 15 km/h Fahrzeugen von uns mitgeliefert.
-
Seite 11: Abschnitt A Geräteerklärung
Sondermeier Elektrofahrzeuge GmbH Abschnitt A Geräteerklärung Bedienhebel Handbremse Sitz Lenksäulenverstellung Armlehnen- verstellung Rückenlehnen- Sitzverstellung verstellung – vor und rück Stauraum Scheinwerfer Stoßstange hinten Seitenreflektoren Stoßstange vorne Sitzdrehung Abb. 1 Blinker Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt! - Seite 12 Sondermeier Elektrofahrzeuge GmbH Abschnitt A Geräteerklärung Rückspiegel Ablage Freilaufhebel Blinker Reflektor Anti-Kipp-Rad Abb. 2 Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
-
Seite 13: Geräteerklärung / Bedienpult
Sondermeier Elektrofahrzeuge GmbH Abschnitt A Geräteerklärung / Bedienpult Bereitschafts- Modus anzeige Blinksignal Blinksignal schneller rechts links Warnblinker High Speed Anzeige Lichtanzeige Abb. 3 Blinker langsamer Blinker rechts Umschalter: Licht links Hupe schnell (High) langsam (Low) A.1 Geschwindigkeitseinstellung Mit diesem Knopf (Nr. 1) können Sie die Geschwindigkeit in 2 Stufen einstellen: High (dann leuchtet die High Speed Anzeige) und Low. -
Seite 14: A.3 Batteriestandsanzeige
Sondermeier Elektrofahrzeuge GmbH Abschnitt A Geräteerklärung / Bedienpult Abb. 3 A.3 Batteriestandsanzeige Sie zeigt den Ladezustand Ihrer Batterie an. Wenn alle Kästchen voll sind, ist die Batterie voll geladen. Wird die Batterie leerer, gehen von oben nach unten die Kästchen weg. Achtung: Auf Seite 34 –... -
Seite 15: Abschnitt A Geräteerklärung / Bedienpult
Abschnitt A Sondermeier Elektrofahrzeuge GmbH Geräteerklärung / Bedienpult Abb. 3 A.7 Bereitschaftsanzeige / Fehlercodeanzeige Bei eingeschaltetem Gerät leuchtet diese Lampe. Bei einem Fehler blinkt sie. Sollte sie 5 mal aufblinken, überprüfen Sie bitte, ob der Freilaufhebel auf „neutral“ steht. Sollte sie durchgehend blinken, laden Sie das Gerät wieder auf, da dann die Batterien vollkommen leer sind. -
Seite 16: A.9 Bedienhebel
Sondermeier Elektrofahrzeuge GmbH Abschnitt A Geräteerklärung / Bedienpult Abb. 4 A.9 Bedienhebel Unabhängig von der Geschwindigkeitseinstellung (Abb. 3 / A.1) können Sie den Bedienhebel zur Dosierung der Geschwindigkeit nutzen. Vorwärts mit dem rechten Daumen oder rückwärts mit dem linken Daumen. Ob Halbseitenlähmung oder Amputation eines Armes oder Hand etc., wir können die Bedienrichtung umprogrammieren. -
Seite 17: Abschnitt B Einstellmöglichkeiten
Sondermeier Elektrofahrzeuge GmbH Abschnitt B Einstellmöglichkeiten B.1 Informationen zum richtigen Sitzen Grundsätzliche Anmerkungen zum Sitz und den Einstellmöglichkeiten. Es ist wichtig, technische Funktionen und das richtige Sitzen selbst zu beschreiben. Die Sitzhöhe muss so eingestellt werden, damit beide Füße plan auf der Bodenplatte aufliegen. -
Seite 18: B.3 Hochklappen Der Armlehnen
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten Abb. 6 Abb. 7 B.3 Hochklappen der Armlehnen Das Hochklappen der Armlehnen kann Ihnen das Ein- bzw. Aussteigen aus Ihrem Fahrzeug erleichtern. Auf den Bildern Nr. 6 und 7 erkennen Sie einen schwarzen Hebel, der mit Nummer 2 gekennzeichnet ist. Mit diesem Hebel können Sie die Höhe / Neigung der Armlehnen einstellen. -
Seite 19: B.5 Höhenverstellung Des Sitzes
Sondermeier Elektrofahrzeuge GmbH Abschnitt B Einstellmöglichkeiten Abb. 9 B.5 Höhenverstellung des Sitzes Zuerst muss man den Sitz und die Heckverkleidung abnehmen. Danach löst man die Schraube an der Sitzstange (Abb. 9 / V). Wenn die Schraube gelöst ist, kann man die Sitzstange herausziehen. In ihr befinden sich 5 Löcher, mit welchen man die Sitzhöhe einstellen kann. -
Seite 20: B.7 Einstellung Der Kopfstütze
Sondermeier Elektrofahrzeuge GmbH Abschnitt B Einstellmöglichkeiten B.7 Kopfstütze Die Kopfstütze ist höhenverstellbar und auch völlig demontierbar. Eine kleine Arretierungsnase, siehe Abbildung, dient zur Höheneinstellung oder zum Herausnehmen. Abb. 11 B.8 Entfernen des Sitzes vom Chassis Bei einer möglichen Zuladung (Personengewicht) von 160 bis 220 kg muss der Sitz sehr stabil sein. -
Seite 21: B.9 Kurvenreduzierung
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.9 Kurvenreduzierung Ihr Elektromobil verfügt über eine automatische Kurvenreduzierung, das heißt, es verlangsamt die Geschwindigkeit, wenn Sie eine Kurve fahren. B.10 Freilaufeinrichtung Hinten rechts auf dem Heckdeckels befindet sich der Freilaufhebel. In hinterer Position ist der Motor mit dem Getriebe fest verbunden. Drücken Sie den roten Knopf des Hebels und schieben ihn nach vorn, kann Ihr Elektromobil geschoben werden. -
Seite 22: B.12 Betriebsbereitschaft Der Trommelbremse
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.12 So halten Sie die Trommelbremsen immer betriebsbereit Wenn Sie allein unterwegs sind, betätigen Sie für einige Sekunden gleichzeitig die Handbremse und den „Bedienhebel“. Sie schleifen so die Bremsbacken sauber und stellen eventuell auch dabei fest, ob Ihre beiden vorderen Trommelbremsen wirklich gleichmäßig bremsen. -
Seite 23: B.14 Justage Der Trommelbremse
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.14 Justieren der Trommelbremse An der Sicherungsmutter (Verdrehsicherung) wird in Pfeilrichtung gezogen und festgehalten, wobei die Feder und der Hebel in die entgegengesetzte Richtung gedrückt werden müssen. Nun kann man die Sicherungsmutter loslassen, die sich auf der Gewindestange frei drehen lässt. -
Seite 24: B.15 Antikippräder
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.15 Antikippräder Abb. 16 „Anti-Kipp-Räder“ (Eine irreführende Bezeichnung!) Die Prüfnorm schreibt eine „Vorrichtung gegen das Umkippen“ vor. Damit das auch funktioniert, müssten die „Anti-Kipp-Räder“ nur wenige Millimeter über dem Boden schweben und Ihr Elektromobil wäre fast 20 Zentimeter länger. -
Seite 25: B.16 Sitzgurtbefestigung
Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.16 Sitzgurtbefestigung Die Befestigungsschrauben der Armlehnen entfernen und Öse des Sitzgurtes über Befestigungsschraube stecken. Schraube wieder in alter Position gut festschrauben. Bitte sehen Sie sich die Abb. 17 und 18 an. Ein Sitzgurt ist kein Sicherheitsgurt. Wir empfehlen diesen Gurt nur bei Amputationen, um ein Rutschen nach vorne zu verhindern. -
Seite 26: Fahren, Bedienung (Trockenübungen)
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.1 Theorie / Die Bedienung Fahren (Trockenübung) Grundsätzlich sollten Sie die ersten Meter da fahren, wo Sie Platz vorfinden, wo es ebenerdig ist und wo Sie niemand stört. Es ist hilfreich eine Person Ihres Vertrauens neben sich zu haben. -
Seite 27: C.2 Inbetriebnahme
Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.2 Inbetriebnahme Das Gerät ist auf minimale Geschwindigkeit eingestellt. Der Schlüssel ist umgedreht, die Ladeanzeige leuchtet auf. Betätigen Sie nun den „Gashebel“ kurz. Einmal kurz links und einmal kurz rechts, das Gerät fährt vorwärts und rückwärts. -
Seite 28: Abschnitt C Fahren / Bedienung (Trockenübungen)
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.3 Transfer in das Mobil Beispiel, wie man in das E-Mobil umsteigen kann. Abb. 19 Abb. 20... -
Seite 29: C.4 Maximalsteigung Zur Überwindung Von
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.4 Maximalsteigung zur Überwindung von Hindernissen Öffentliche Gebäude, Wege und Übergänge weisen meist ein Längsgefälle von 6% und ein zugelassenes Quergefälle von 2% auf. (Quelle: DIN 18024-1, Barrierefreies Bauen, Planungsgrundlagen) An der Lenksäule Ihres Gerätes befindet sich ein roter Aufkleber, der Sie davor warnen soll, Rampen, Steigungen oder Berge von mehr als 12% zu befahren. - Seite 30 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) Prozent heißt, von Hundert. Ein Meter entspricht 100 Zentimetern. Nehmen wir von 100 cm 12 %, sind das 12 cm. Auf 1 m Länge also 12 cm Schräge. Auf 10 m Länge, eine 1,2 m schräge Fahrbahn. „Barrierefreies Bauen“: Wir messen für Sie nach.
- Seite 31 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) Abb. 26 Abb. 27 Dieser Wanderweg hat unten 12 % und oben 39 % Steigung. Der Untergrund Besteht aus grobem Kiesgestein. Die kleinen „Anti-Kipp-Räder“ würden im Kies eintauchen und verschwinden. Wir geben Ratschläge, wir möchten Unfälle vermeiden helfen und wir berufen uns auf den Gesetzestext: Elektromobile dürfen Steigungen über 12% bis 20% nicht erklimmen.
-
Seite 32: C.5 Sicherung Und Empfehlungen
Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.5 Sicherung und Empfehlungen, siehe Abb. 29 Wir empfehlen bei: Drehtüren, elektrischen Türen, steilen Übergängen, weichem Sand, Schotter und Kieswegen, Waldwegen mit Spurrillen etc., im Winter bei starkem Frost, bei Schneematsch und Hagelschauer, bei Eisregen und starkem Wind etc., bei jeder neuen Herausforderung, nehmen Sie bitte immer eine Begleitperson mit. -
Seite 33: C.6 Transport In Pkw, Bus, Flugzeug
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.6 Transport des LECSON Shoppy in einem PKW Empfehlungen: Wir wissen um die Probleme, die Busunternehmen, Bundesbahn und mobile Senioren haben, wenn das Elektromobil mit auf Reise gehen soll. Die Fluggesellschaften haben da klare Vorschriften, die anderswo fehlen. -
Seite 34: C.7 Lenksäulenverstellung
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.7 Lenksäulenverstellung Der Hebel zur Positionsänderung befindet sich links am Lenker. Er ermöglicht Ihnen eine stufenlose Einstellung Ihrer Lenksäule. Ziehen Sie dazu den Hebel zu sich und verstellen Sie nun die Lenksäule in die gewünschte Position. Ist diese erreicht, lassen Sie den Hebel los. -
Seite 35: C.8 Batterieleistung Und Lebensdauer
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.8 Batterieleistungen und Lebensdauer Leistungsmerkmale der Batterien: Wenn wir Ihnen eine Reichweite zusichern, haben wir das auf ebener Strecke, unter idealen Vorraussetzungen geprüft. Sie erwarten von Ihren Batterien ständige Leistungsbereitschaft, Sie über 30 Kilometer weit zu befördern. In den Wintermonaten beispielsweise, wenn die Batterien eiskalt sind, nachts in einer kalten Garage oder Schuppen lagern und laden, können Sie nur mit der Hälfte der Fahrleistung rechnen. - Seite 36 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) Was mögen Batterien überhaupt nicht? Kälte, schwere Stöße beim Transport oder die so genannte Tiefstentladung. Die Elektronik Ihres Gerätes schaltet sich automatisch ab, wenn die Batteriespannung unter eine Leistungsgrenze fällt. Ein Notstopp wird dann eingeleitet. Dann ist wirklich Schluss! Den Schlüssel abziehen und den Freilaufhebel auf Schiebeposition stellen.
-
Seite 37: C.9 Aufladen Der Batterien
Ein Überladen der Batterie ist nicht möglich, da sich das Ladegerät automatisch bei vollständiger Ladung ausschaltet. Bei abgeschlossenem Ladevorgang ziehen Sie das Ladegerät aus der Buchse und Ihr LECSON-Shoppy ist wieder fahrbereit. Abb. 34 Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt! -
Seite 38: C.10 Mögliche Fehlerquellen Und Deren
Stellen Sie die Zündung während der bereitschaftsanzeige Überprüfung aus. blinkt 5 mal. Bei starker Belastung Ihres LECSON-Shoppy kann es vorkommen, dass die Sicherung auf Grund einer vorübergehenden Überlastung des Stromkreislaufes durchbrennt und Ihr Elektromobil sich nicht mehr weiterbewegt. In diesem Fall drehen Sie den Schlüssel in ‚OFF‘-Position und wechseln die Sicherung. -
Seite 39: C.11 Reparaturen, Wer Macht Das
Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.11 Reparaturen, wer macht was? Bis auf die Beseitigung eines Plattfußes, darf der Nutzer keine Reparaturen vornehmen. Das hat einen Garantie- und Haftungsgrund. Batteriewechsel, Leuchtmittel, Spiegelmontage, Plattfußbehebung, Einstellung der Trommelbremse, sind bekannte Themen aus dem Fahrradbereich, das meinen wir nicht unter einer Reparatur. - Seite 40 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) 3. Rad entnehmen 4. Mit Knarre und 12 mm Nuss Abb. 36 (Hier erkennt man etwas, was für die Montage wichtig ist.) Zwischen den Lagern befindet sich eine Distanzbuchse. Wenn das Rad wieder montiert wird, muss die Buchse mit dem Lager übereinstehen, damit das Rad auf die Achse passt.
- Seite 41 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) Die komplette Felge besteht aus einem Außen- und Innenteil (A + B). Auf dem Foto wurde die Felge nur wieder zusammengesteckt. Entnehmen Sie die Decke (C), den Schlauch (D). Mit handelsüblichem Fahrrad-Flickzeug den Schlauch reparieren. (Für den Laien: Schlauch etwas aufpumpen und Loch in Decke suchen.
- Seite 42 Sondermeier Elektrofahrzeuge GmbH D.1 Übergabeinspektion Der Verkäufer muss Sie beraten, einweisen, etc., mit diesem Übergabeprotokoll bestätigen Sie Folgendes: 1. Das Fahrzeug ist sauber, unbeschädigt, optisch guter Eindruck. 2. Die Batterien sind voll geladen, Ladegerät und Laden wurde erklärt. 3. Alle Anbauteile sind montiert, Sitz, Korb, etc. 4.
- Seite 43 Geschirrspülmittel gehören. Keine scharfen und ätzenden Reiniger benutzen. Dampfstrahler und/oder auch ein starker Wasserstrahl sind zum Schutz der Elektronik verboten. Desinfektion des HS-928: Hygiene und Sauberkeit ist kein Selbstzweck, auch Personen, die mit Ihrem Elektromobil in Berührung kommen, müssen vor Krankheitserreger geschützt werden.
- Seite 44 Das defekte Teil nicht entsorgen, sondern mit Datum, Seriennummer des Gerätes, Nutzername und Laufleistung des Gerätes beschriften. (Wir sind gesetzlich dazu verpflichtet mögliche Serienfehler aufzuspüren.) Wir wünschen Ihnen eine gute Fahrt und empfehlen Sie uns weiter. Ihr LECSON-Team! Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
-
Seite 45: Konformitätserklärung
Adresse: Bahnhofstraße 101 – 107 45770 Marl Deutschland erklärt hiermit, dass das Elektromobil HS-928 hergestellt ist, in völliger Konformität mit nachstehenden europäischen Richtlinien – inklusive der letzten Änderungen – und mit den nationalen Gesetzen, welche diese Richtlinien ausgestalten: Directive 93/42/EEG Datum: 25.02.2010... - Seite 46 Sondermeier Elektrofahrzeuge GmbH Bahnhofstr. 101 – 107 • 45770 Marl info@lecson.de www.lecson.de...
