Inhaltszusammenfassung für Lecson HS-265

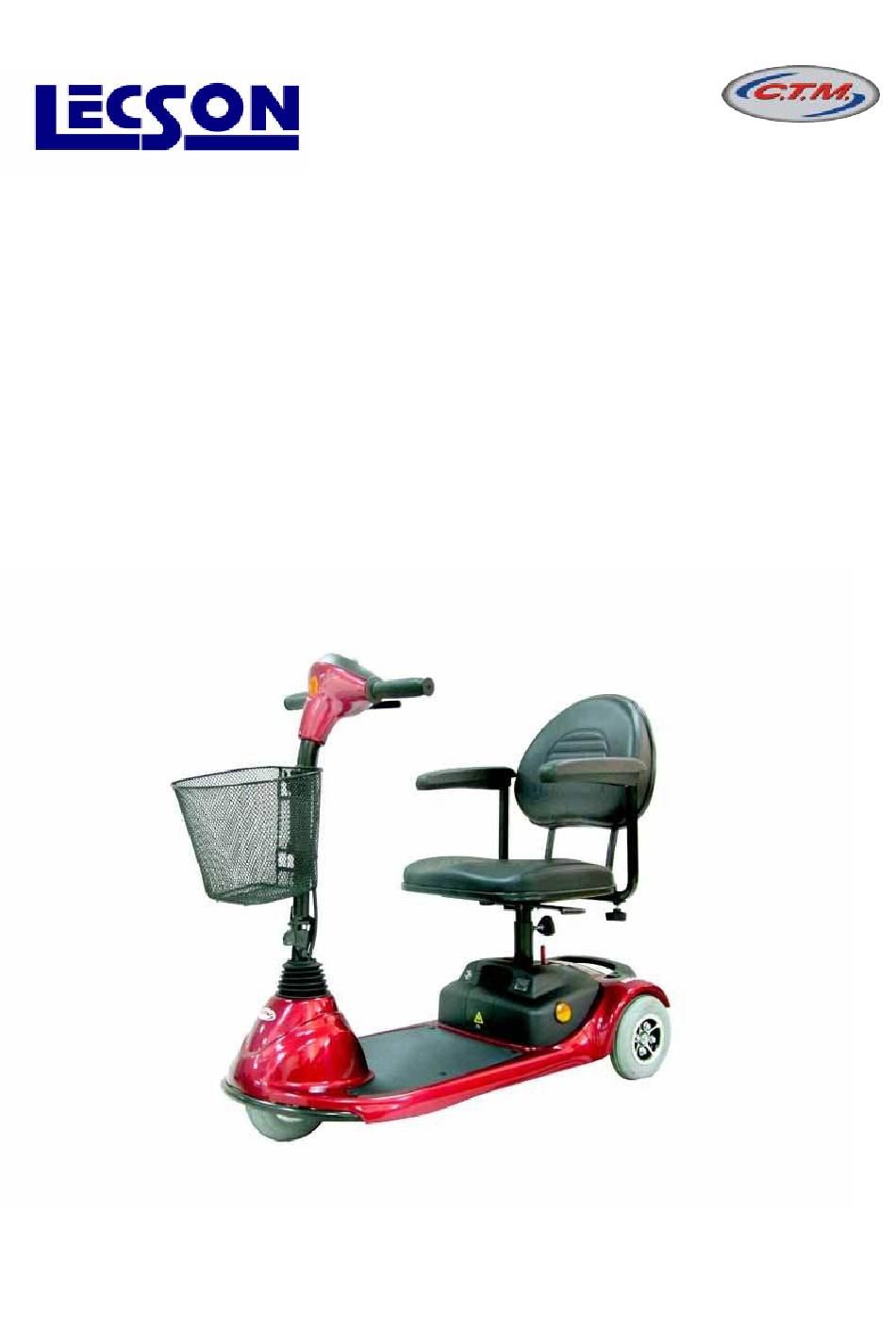

- Seite 1 Sondermeier Elektrofahrzeuge GmbH Bedienungsanleitung / Serviceheft Mini Scooter HS-265...
- Seite 2 Technische Daten Sondermeier Elektrofahrzeuge GmbH Bemessungsgrundlage: Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg), Umgebungstemperatur in Grad (+/- ° C). Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km) angeben, ist das ein Richtwert.
- Seite 3 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Technische Daten/Bemessungsgrundlagen Inhalt 2 – 5 Einleitung Bedeutung von Symbolen Sicherheitshinweise 8 – 9 Geräteerklärung / Bedienpult Geschwindigkeitseinstellung Hupe Bedienhebel Batteriestandsanzeige Ein-/ Ausschalter Ladesteckdose Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 4 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Einstellmöglichkeiten Information zum richtigen Sitzen Höhenverstellung des Sitzes Verstellen der Armlehnen Hochklappen der Armlehnen Sitzentnahme Freilaufeinstellung Antikippräder Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 5 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten Fahren, Bedienung (Trockenübungen) Theorie Inbetriebnahme Maximalsteigung zur Überwindung von 20 - 22 Hindernissen Überlastungsschalter und Empfehlungen Zerlegen des Fahrzeuges Transport in PKW, Bus, Flugzeug Lenksäulenverstellung Batterieleistung und Lebensdauer 27 - 28 Aufladen der Batterien C.10 Mögliche Fehlerquellen und deren Beseitigung C.11 Reparaturen, wer macht das? Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 6 Sondermeier Elektrofahrzeuge GmbH Inhalt Seiten D.1 Übergabeinspektion D.2 Ersatzteilbeschaffung D.3 Pflege / Reinigung / Desinfektion D.4 Entsorgungshinweise D.5 Wartungsmaßnahmen Konformitätserklärung Verkaufsmeldung Verkaufsmeldung, Durchschrift, einzusenden an Sondermeier Elektrofahrzeuge GmbH Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 7 Sondermeier Elektrofahrzeuge GmbH Einleitung Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint. Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas...
- Seite 8 Sondermeier Elektrofahrzeuge GmbH Bedeutung der Symbole Achtung! Warnhinweise auf mögliche technische Schäden. Gefahr! Warnhinweise auf mögliche Unfall- und Verletzungsgefahren. Gefahr! Warnung vor elektromagnetischen Feldern. Warnung! Durch Gefahren mit Batterien. Wichtiger Hinweis zur Gerätebedienung. Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 9 Sondermeier Elektrofahrzeuge GmbH Sicherheitshinweise Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen und auch verstanden werden. Im Zweifelsfall bitte beim Händler anrufen. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu transportieren. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist, dürfen Sie weder auf, noch vom Gerät absteigen.
- Seite 10 Sondermeier Elektrofahrzeuge GmbH Sicherheitshinweise Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf der Fußablage bzw. am Lenker zu halten. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf Ihrem E-Mobil sitzen. Sie müssen richtig angeschnallt werden, was auf einem E-Mobil nicht möglich ist.
- Seite 11 Abschnitt A Sondermeier Elektrofahrzeuge GmbH Geräteerklärung / Bedienpult Abb. 1 A.1 Geschwindigkeitseinstellung Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf „Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht. A.2 Hupe Knopf für die Bedienung.
- Seite 12 Abschnitt A Sondermeier Elektrofahrzeuge GmbH Geräteerklärung / Bedienpult Abb. 1 A.4 Batteriestandsanzeige Sie zeigt den Ladezustand Ihrer Batterie an, sie enthält 1 Balken, der in 3 Farbbereiche unterteilt ist und einen Zeiger, der den Ladezustand anzeigt. Wenn der Zeiger ganz rechts im grünen Bereich ist, ist die Batterie komplett gefüllt.
- Seite 13 Abschnitt A Sondermeier Elektrofahrzeuge GmbH Geräteerklärung / Bedienpult Abb. 2 A.6 Ladesteckdose für die Batterie Das Ladegerät ist in dem Batteriepack eingebaut, Sie brauchen nur das Ladekabel einstecken. (Siehe Abb. 2) Die Lampe (Nr. 1) neben der Ladebuchse leuchtet während des Ladens rot und wenn die Batterien voll geladen sind, grün.
- Seite 14 Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.1 Informationen zum richtigen Sitzen Grundsätzliche Anmerkungen zum Sitz und den Einstellmöglichkeiten. Es ist wichtig, technische Funktionen und das richtige Sitzen selbst zu beschreiben. Die Sitzhöhe muss so eingestellt werden, damit beide Füße plan auf der Bodenplatte aufliegen.
- Seite 15 Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.3 Verstellen der Armlehnen Auf dem Bild Nr. 4 erkennen Sie eine schwarze Kunststoffschraube, die mit Nummer 1 gekennzeichnet ist. Wenn beidseitig die Schrauben gelöst werden, können Sie die Armlehnenbreite weiter als die Sitzbreite einstellen. Ziehen Sie die Armlehen nur soweit aus dem Rohr, bis Sie die Markierung auf dem Armlehnenrohr erkennen.
- Seite 16 Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.5 Entfernen des Sitzes vom Chassis Um den Sitz zu entnehmen, lösen Sie die Schraube, entfernen Sie den Stift und ziehen Sie den Sitz nach oben. Abb. 6 – siehe Pfeil, Knebelschraube Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 17 Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.6 Freilaufeinrichtung Rechts am Heck befindet sich der Freilaufhebel. In unterer Position ist der Motor mit dem Getriebe fest verbunden. Drücken Sie den Hebel nach oben, kann Ihr Elektromobil geschoben werden. Achtung: Diese Freilauffunktion ist eine Notfunktion, damit das Gerät bei einem Defekt geschoben werden kann.
- Seite 18 Abschnitt B Sondermeier Elektrofahrzeuge GmbH Einstellmöglichkeiten B.7 Antikippräder Abb. 8 „Anti-Kipp-Räder“ (Eine irreführende Bezeichnung!) Die Prüfnorm schreibt eine „Vorrichtung gegen das Umkippen“ vor. Damit das auch funktioniert, müssten die „Anti-Kipp-Räder“ nur wenige Millimeter über dem Boden schweben und Ihr Elektromobil wäre fast 20 Zentimeter länger. (Sie setzen dann auf jeden kleinen Stein und auf jeden abgesenkten Bordstein auf.) Die Benutzung vom Lift oder Fahrstühlen wäre nicht oder kaum noch möglich.
- Seite 19 Sondermeier Elektrofahrzeuge GmbH Abschnitt C Fahren / Bedienung (Trockenübungen) C.1 Theorie / Die Bedienung Fahren (Trockenübung) Grundsätzlich sollten Sie die ersten Meter da fahren, wo Sie Platz vorfinden, wo es ebenerdig ist und wo Sie niemand stört. Es ist hilfreich eine Person Ihres Vertrauens neben sich zu haben.
- Seite 20 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.2 Inbetriebnahme Das Gerät ist auf minimale Geschwindigkeit eingestellt. Der Schlüssel ist umgedreht, die Ladeanzeige leuchtet auf. Betätigen Sie nun den „Gashebel“ kurz. Einmal kurz links und einmal kurz rechts, das Gerät fährt vorwärts und rückwärts.
- Seite 21 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.3 Maximalsteigung zur Überwindung von Hindernissen Öffentliche Gebäude, Wege und Übergänge weisen meist ein Längsgefälle von 6% und ein zugelassenes Quergefälle von 2% auf. (Quelle: DIN 18024-1, Barrierefreies Bauen, Planungsgrundlagen) An der Lenksäule Ihres Gerätes befindet sich ein roter Aufkleber, der Sie davor warnen soll, Rampen, Steigungen oder Berge von mehr als 12% zu befahren.
- Seite 22 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) Prozent heißt, von Hundert. Ein Meter entspricht 100 Zentimetern. Nehmen wir von 100 cm 12 %, sind das 12 cm. Auf 1 m Länge also 12 cm Schräge. Auf 10 m Länge, eine 1,2 m schräge Fahrbahn. „Barrierefreies Bauen“: Wir messen für Sie nach.
- Seite 23 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) Abb. 14 Abb. 15 Dieser Wanderweg hat unten 12 % und oben 39 % Steigung. Der Untergrund Besteht aus grobem Kiesgestein. Die kleinen „Anti-Kipp-Räder“ würden im Kies eintauchen und verschwinden. Wir geben Ratschläge, wir möchten Unfälle vermeiden helfen und wir berufen uns auf den Gesetzestext: Elektromobile dürfen Steigungen über 12% bis 20% nicht erklimmen.
- Seite 24 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.4 Überlastungsschalter und Empfehlungen, siehe Abb. 17 Wir empfehlen bei: Drehtüren, elektrischen Türen, steilen Übergängen, weichem Sand, Schotter und Kieswegen, Waldwegen mit Spurrillen etc., im Winter bei starkem Frost, bei Schneematsch und Hagelschauer, bei Eisregen und starkem Wind etc., bei jeder neuen Herausforderung, nehmen Sie bitte immer eine Begleitperson mit.
- Seite 25 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.5 Zerlegen des Fahrzeuges Für den Transport im PKW oder Reisebus kann Ihr Fahrzeug in handliche Einzelteile zerlegt werden. Einzelne Schritte: Sitz abnehmen. Batterie entnehmen. Hebel nach hinten drücken. Hinterteil vom Vorderteil trennen. Gewicht Vorderteil: 14,1 kg Gewicht Batterie:...
- Seite 26 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.6 Transport des LECSON Shoppy in einem PKW Empfehlungen: Wir wissen um die Probleme, die Busunternehmen, Bundesbahn und mobile Senioren haben, wenn das Elektromobil mit auf Reise gehen soll. Die Fluggesellschaften haben da klare Vorschriften, die anderswo fehlen.
- Seite 27 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.7 Lenksäulenverstellung Der Hebel zur Positionsänderung befindet sich an der rechten Seite der Lenksäule. Er ermöglicht Ihnen drei verschiedene Einstellungen. Abb. 24 Abb. 25 Abb. 26 Achtung: Wenn Sie den Korb mit schweren Einkaufstaschen befüllen, wirkt sich das negativ auf das Lenkverhalten aus.
- Seite 28 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.8 Batterieleistungen und Lebensdauer Leistungsmerkmale der Batterien: Wenn wir Ihnen eine Reichweite zusichern, haben wir das auf ebener Strecke, unter idealen Vorraussetzungen geprüft. Sie erwarten von Ihren Batterien ständige Leistungsbereitschaft, Sie über 10 Kilometer weit zu befördern. In den Wintermonaten beispielsweise, wenn die Batterien eiskalt sind, nachts in einer kalten Garage oder Schuppen lagern und laden, können Sie nur mit der Hälfte der Fahrleistung rechnen.
- Seite 29 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) Was mögen Batterien überhaupt nicht? Kälte, schwere Stöße beim Transport oder die so genannte Tiefstentladung. Die Elektronik Ihres Gerätes schaltet sich automatisch ab, wenn die Batteriespannung unter eine Leistungsgrenze fällt. Ein Notstopp wird dann eingeleitet. Dann ist wirklich Schluss! Den Schlüssel abziehen und den Freilaufhebel auf Schiebeposition stellen.
- Seite 30 Batterien voll geladen sind, grün. Ein Überladen der Batterie ist nicht möglich, da sich das Ladegerät automatisch bei vollständiger Ladung ausschaltet. Bei abgeschlossenem Ladevorgang ziehen Sie den Stecker wieder heraus. Ihr LECSON-Shoppy ist wieder fahrbereit. Abb. 27 Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 31 Stellen Sie die Zündung während der bereitschaftsanzeige Überprüfung aus. blinkt 5 mal. Bei starker Belastung Ihres LECSON-Shoppy kann es vorkommen, dass der Überlastungsschalter auf Grund einer vorübergehenden Überlastung des Stromkreislaufes herausspringt und Ihr Elektromobil sich nicht mehr weiterbewegt. In diesem Fall drehen Sie den Schlüssel in ‚OFF‘-Position und drücken Sie den Überlastungsschalter wieder hinein.
- Seite 32 Abschnitt C Sondermeier Elektrofahrzeuge GmbH Fahren / Bedienung (Trockenübungen) C.11 Reparaturen, wer macht was? er Nutzer darf keine Reparaturen vornehmen. Das hat einen Garantie- und Haftungsgrund. Batteriewechsel, Leuchtmittel, sind bekannte Themen aus dem Fahrradbereich, das meinen wir nicht unter einer Reparatur. (Motorwechsel, Spurstangenaustausch- oder Einstellung mit einem langen Lineal bedarf fachkundigem Wissen.) Wir schulen die Händler, die kompetent technische Probleme lösen können.
- Seite 33 Sondermeier Elektrofahrzeuge GmbH D.1 Übergabeinspektion Der Verkäufer muss Sie beraten, einweisen, etc., mit diesem Übergabeprotokoll bestätigen Sie Folgendes: 1. Das Fahrzeug ist sauber, unbeschädigt, optisch guter Eindruck. 2. Die Batterien sind voll geladen, Ladegerät und Laden wurde erklärt. 3. Alle Anbauteile sind montiert, Sitz, Korb, etc. 4.
- Seite 34 Geschirrspülmittel gehören. Keine scharfen und ätzenden Reiniger benutzen. Dampfstrahler und/oder auch ein starker Wasserstrahl sind zum Schutz der Elektronik verboten. Desinfektion des HS-265: Hygiene und Sauberkeit ist kein Selbstzweck, auch Personen, die mit Ihrem Elektromobil in Berührung kommen, müssen vor Krankheitserreger geschützt werden.
- Seite 35 Das defekte Teil nicht entsorgen, sondern mit Datum, Seriennummer des Gerätes, Nutzername und Laufleistung des Gerätes beschriften. (Wir sind gesetzlich dazu verpflichtet mögliche Serienfehler aufzuspüren.) Wir wünschen Ihnen eine gute Fahrt und empfehlen Sie uns weiter. Ihr LECSON-Team! Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
- Seite 36 Adresse: Bahnhofstraße 101 – 107 § 45770 Marl § Deutschland erklärt hiermit, dass das Elektromobil HS-265 hergestellt ist, in völliger Konformität mit nachstehenden europäischen Richtlinien – inklusive der letzten Änderungen – und mit den nationalen Gesetzen, welche diese Richtlinien ausgestalten: Directive 93/42/EEG Datum: 11.05.2009...
- Seite 37 Sondermeier Elektrofahrzeuge GmbH Bahnhofstr. 101 – 107 • 45770 Marl info@lecson.de www.lecson.de...
