Seite 1
D6200B WLAN-DSL-Modemrouter B e n u t z e r h a n d b u c h Juli 2013 202-11172-02 350 East Plumeria Drive San Jose, CA 95134...
Seite 2
Die Seriennummer finden Sie auf dem Etikett Ihres Produkts. Die Registrierung Ihres Produkts ist Voraussetzung für die Nutzung des telefonischen Supports von NETGEAR. NETGEAR empfiehlt die Registrierung Ihres Produktes über die NETGEAR-Website. Produkt-Updates und -Support im Internet erhalten Sie unter http://support.netgear.de.
Seite 5
Verwalten von USB-Druckaufträgen und-Scanaufträgen ....85 Das NETGEAR USB Control Center ......86 Verwenden der Scanfunktion eines USB-Multifunktionsdruckers.
Seite 6
D6200B WLAN-DSL-Modemrouter Anwendungsbeispiel: Veröffentlichen eines lokalen Webservers ..131 Konfigurieren des Port-Triggering ......131 Dynamisches DNS .
Spiele mit mehreren Spielern. Der WLAN-DSL-Modemrouter verwendet automatisch die Beamforming+-Technologie von NETGEAR für eine bessere WLAN-Abdeckung. So müssen Sie Beamforming+ nicht einschalten oder konfigurieren. Wenn Sie eine Verbindung mit dem WLAN-Netzwerk herstellen, bestimmt Beamforming+ Ihren Standort, um eine noch bessere WLAN-Abdeckung und -Leistung zu gewährleisten.
Gleichzeitiger Dualband-Betrieb: Führt das 2,4-GHz-Band und 5-GHz-Band gleichzeitig aus und erzielt so Spitzengeschwindigkeiten und eine größtmögliche Reichweite bei minimalen Störungen (Interferenzen). • NETGEAR genie: Einfache Konfiguration und Dashboard-Steuerung für die Verwaltung, Überwachung und Reparatur von Heimnetzwerken. • Extrem schnelle Kabelverbindungen: Vier Gigabit-Netzwerk-Ports ermöglichen extrem schnelle Kabelverbindungen für Spiele und Videos.
D6200B WLAN-DSL-Modemrouter Produktdaten Lieferumfang • D6200B WLAN-DSL-Modemrouter • Netzwerkkabel • DSL-Kabel • TAE-Adapter für Annex J Anschlüsse • Schnellinstallationsanleitung und Dokumentations-CD • Netzteil Technische Daten • WLAN-Boost mit Hochleistungsverstärkern • Arbeitsspeicher: 128 MB Flash und 128 MB RAM • Advanced Quality of Service (QoS) •...
Seite 10
• Abmessungen. 205 x 255 x 77 mm • Gewicht. 654 g Benutzerfreundlichkeit • NETGEAR genie-App. Persönliches Dashboard zur Überwachung, Steuerung und Reparatur Ihres Heimnetzwerks • Push ‘N’ Connect mit Wi-Fi Protected Setup (WPS) Garantie • Garantie entsprechend der gesetzlichen Bestimmungen im Verkaufsland Umweltfreundliche NETGEAR-Funktionen •...
Installationsanleitung mit Informationen zur Verkabelung und Einrichtung des Routers Falls eines dieser Elemente fehlt, beschädigt oder das falsche Modell ist, wenden Sie sich bitte an Ihren NETGEAR-Fachhändler. Bewahren Sie den Karton sowie das Original- Verpackungsmaterial für den Fall auf, dass Sie das Produkt zu einem späteren Zeitpunkt zur Reparatur einsenden müssen.

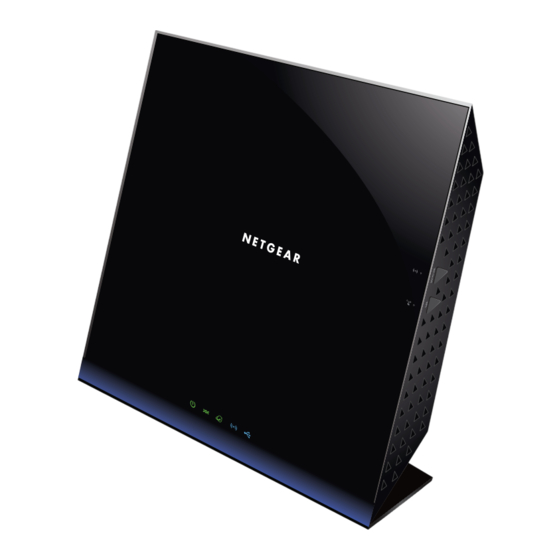

D6200B WLAN-DSL-Modemrouter Hardware-Funktionen Nehmen Sie sich einen Moment Zeit, um sich mit dem Etikett und der Vorder- und Rückseite vertraut zu machen, bevor Sie den Router anschließen. Achten Sie dabei besonders auf die LEDs auf der Vorderseite. Symbol Das Etikett auf der Unterseite des WLAN-DSL-Modemrouters enthält die Router-Anmeldedaten.
D6200B WLAN-DSL-Modemrouter Rückseite Auf der Rückseite befinden sich die Ein/Aus-Taste und verschiedene Portanschlüsse (siehe Abbildung). 7. Power 1. ADSL-Leitung 3. Gigabit Ethernet Ein-/Aus-Taste LAN-Ports 2. USB-Port 6. Netz- 4. Gigabit Ethernet Stromanschluss WAN-Port 5. Reset-Taste Abbildung 3. Portanschlüsse auf der Rückseite Von links nach rechts finden Sie an der Rückseite die folgenden Elemente:...
D6200B WLAN-DSL-Modemrouter Ein-/Ausschalter Anschluss für das Netzteil Vorderseite An der Vorderseite des WLAN-DSL-Modemrouters befinden sich die in der Abbildung dargestellten 5 Status-LEDs, Symbole und Anschlüsse. Power Internet WLAN Weitere Informationen zu diesen Themen finden Sie unter Seite auf Seite 17.
Seite 15
D6200B WLAN-DSL-Modemrouter Tabelle 1. Ein/Aus-LED Symbol LED-Anzeige Beschreibung Grün Der Router wird mit Strom versorgt. Fehler beim Selbsttest (Power-On Self-Test, POST), oder es ist eine Fehlfunktion des Geräts aufgetreten. Blinkt rot Die LED blinkt kurzzeitig, wenn die Reset-Taste auf der Rückseite des Geräts 6 Sekunden lang gedrückt wird.
Seite 16
D6200B WLAN-DSL-Modemrouter Tabelle 4. WLAN-LED Symbol LED-Anzeige Beschreibung Leuchtet blau Es besteht eine WLAN-Verbindung. Blinkt blau Daten werden über die WLAN-Verbindung empfangen oder gesendet, oder ein WPS-fähiges Gerät stellt eine Verbindung mit dem Gerät her. Es besteht keine WLAN-Verbindung. Sie können immer noch ein Netzwerkkabel mit einem der LAN-Ports verbinden, um eine Kabelverbindung herzustellen.
D6200B WLAN-DSL-Modemrouter Seite An der Seite des WLAN-DSL-Modemrouters befinden sich die in der Abbildung dargestellten Tasten. WiFi-Ein-/Ausschalter WPS-Taste Abbildung 5. Taste an der Seite In den folgenden Tabellen werden die Tasten an der Seite von oben nach unten aufgelistet. Tabelle 6. WiFi-Ein-/Ausschalter...
Dämmplatten, Aquarien oder Spiegel können das Signal ebenfalls beeinträchtigen. Hinweis: Richten Sie den D6200B immer senkrecht aus. Beachten Sie außerdem, dass es bei Verwendung mehrerer Access Points besser ist, nicht die Funkfrequenzkanäle zu wählen, die bereits von den benachbarten Access Points verwendet werden, um Störungen zu reduzieren.
D6200B WLAN-DSL-Modemrouter Hinweis: Sofern für Ihren Anschluss ein ADSL-Microfilter erforderlich ist, erhalten Sie diesen in der Regel von Ihrem Netzbetreiber. Für IP-basierte Anschlüsse mit Telefonie ist kein Splitter erforderlich. One-Line ADSL-Mikrofilter (Nicht mitgeliefert) Verbinden Sie den ADSL-Mikrofilter mit der Wandsteckdose und Ihr Telefonendgerät mit der Buchse Phone (Telefon).
Splitter. Sofern sie keinen Splitter von Ihrem Internetanbieter erhalten haben, verbinden Sie den Router direkt mit der Telefondose unter Zuhilfenahme des mitgelieferten TAE/Annex J Adapters. Anschließen des D6200B WLAN-DSL-Modemrouters WARNUNG: Stapeln Sie elektronische Geräte NICHT, stellen Sie sie NICHT in engen Räumen oder auf Teppichboden auf, und legen Sie sie...
D6200B WLAN-DSL-Modemrouter 4 Browser Tipp: Verwenden Sie einen ADSL-Filter, -Splitter oder-Filter/ -Splitter für jedes Telefon, das an 2 Computer dieselbe Telefonleitung angeschlossen ist wie der WLAN Modemrouter. 1 ADSL ODER nach Land unterschiedlich Kabel/Glasfaser Modem 3 Stromversorgung Abbildung 8. Verkabelungsdiagramm ACHTUNG: Durch falsches Anschließen eines Filters an Ihren...
Ve r b i n d u n g m i t d e m W L A N - D S L - M o d e m r o u t e r In diesem Kapitel werden die Verwendung von NETGEAR genie und die Konfiguration des WLAN-DSL-Modemrouters nach dem Anschließen der Hardware gemäß...
D6200B WLAN-DSL-Modemrouter Vorbereiten für die Konfiguration des WLAN-DSL-Modemrouters Sie können NETGEAR genie automatisch auf dem WLAN-DSL-Modemrouter konfigurieren oder den WLAN-DSL-Modemrouter manuell über die Menüs und Bildschirme von genie einrichten. Bevor Sie mit der Konfiguration beginnen, müssen Sie jedoch Ihre ISP-Informationen zur Hand haben und sicherstellen, dass die Laptops, Computer und anderen Geräte im Netzwerk mit den hier beschriebenen Einstellungen eingerichtet sind.
Seite 31. Konfigurieren von NETGEAR genie NETGEAR genie kann auf jedem Gerät mit Webbrowser ausgeführt werden. Dies ist die einfachste Möglichkeit für die Konfiguration des WLAN-DSL-Modemrouters, da viele Schritte automatisch ausgeführt werden und danach überprüft wird, ob alle Vorgänge erfolgreich abgeschlossen wurden.
Lesen Sie den Abschnitt Kapitel 10, Fehlerbehebung. Falls die Probleme weiterhin bestehen, registrieren Sie Ihr NETGEAR-Produkt, und wenden Sie sich an den technischen Support von NETGEAR. Verwenden von NETGEAR genie nach der Installation Bei der Erstkonfiguration des WLAN-DSL-Modemrouters wird NETGEAR genie automatisch gestartet, wenn Sie einen Internet-Browser auf einem Computer mit Verbindung zum WLAN-DSL-Modemrouter aufrufen.
Netzwerks erkennen können. Wenn Sie auf einen der sechs Abschnitte des Dashboards klicken, werden ausführliche Informationen angezeigt. Menüs befinden sich auf der linken Seite, und die Registerkarte Advanced (Erweitert), mit der Sie auf zusätzliche Menüs und Bildschirme zugreifen können, befindet sich oben. Erste Schritte mit NETGEAR genie...
Seite 27
Registerkarte Advanced (Erweitert): Konfigurieren des WLAN-DSL-Modemrouters für einmalige Situationen, etwa wenn Remote-Zugriff über IP-Adresse oder Domainname über das Internet benötigt wird. Siehe Kapitel 9, Erweiterte Einstellungen. Für die Verwendung dieser Registerkarte sind solide Netzwerkkenntnisse erforderlich. Erste Schritte mit NETGEAR genie...
D6200B WLAN-DSL-Modemrouter • Help & Support (Hilfe und Support): Auf der NETGEAR-Supportwebseite erhalten Sie Informationen, Hilfe und Produktdokumentationen. Sie können diese Links verwenden, wenn Sie eine Verbindung mit dem Internet hergestellt haben. Hinzufügen von WLAN-Geräten oder Computern zum Netzwerk Wählen Sie entweder die manuelle Methode oder WPS aus, um WLAN-Geräte und andere Geräte zu Ihrem WLAN hinzuzufügen.
Seite 29
Drücken Sie innerhalb der nächsten zwei Minuten die Taste WPS am WLAN-Gerät, oder befolgen Sie die WPS-Anweisungen, die Sie mit dem Gerät erhalten haben. Das Gerät wird nun mit dem WLAN-DSL-Modemrouter verbunden. Wiederholen Sie die Schritte 1 und 2 für alle weiteren WPS-WLAN-Geräte. Erste Schritte mit NETGEAR genie...
I n t e r n e t v e r b i n d u n g u n d N e t z w e r k In diesem Kapitel werden die Funktionen erläutert, die über den Startbildschirm (Home) der Grundeinstellungen (BASIC) von NETGEAR genie aufgerufen werden können. Sie sind in der folgenden Abbildung dargestellt: Dieses Kapitel enthält die folgenden Abschnitte:...
Normalerweise können Sie die Standardeinstellungen beibehalten. Falls Probleme bei der Verbindungsherstellung auftreten, überprüfen Sie die ISP-Einstellungen. Klicken Sie auf Apply (Übernehmen). Klicken Sie auf Test (Testen). Wenn die NETGEAR-Webseite nicht nach spätestens einer Minute angezeigt wird, lesen Sie die Informationen unter Kapitel 10, Fehlerbehebung.
Anzeigen der entsprechenden Websites benötigt und die er über einen DNS-Server (Domain Name Service) abruft. • Get Automatically from ISP (Automatisch vom ISP beziehen): Der ISP verwendet DHCP, um Ihnen DNS-Server zuzuweisen. Der ISP weist diese Adresse automatisch zu. NETGEAR genie-Einstellungen unter BASIC (Grundeinstellungen)
Hier können Sie alle Computer oder Geräte anzeigen, die aktuell mit dem Netzwerk verbunden sind. So können Sie die mit Ihrem Netzwerk verbundenen Computer und Geräte anzeigen: Wählen Sie auf dem Bildschirm Home (Start) der Grundeinstellungen (BASIC) die Option Attached Devices (Angeschlossene Geräte) aus. NETGEAR genie-Einstellungen unter BASIC (Grundeinstellungen)
Internet weitergeleitet. Dort erhalten Sie weitere Informationen zu Live Parental Controls oder können die Anwendung herunterladen. Der folgende Bildschirm wird angezeigt: Grundlegende WLAN-Konfiguration Auf dem Bildschirm Wireless Settings (WLAN-Konfiguration) können Sie die Einrichtung des WLAN-Netzwerks anzeigen oder konfigurieren. NETGEAR genie-Einstellungen unter BASIC (Grundeinstellungen)
Seite 35
Die voreingestellte SSID und das voreingestellte Passwort werden speziell für jedes Gerät erstellt, um Ihre WLAN-Sicherheit zu schützen und zu maximieren. NETGEAR empfiehlt, die voreingestellten Sicherheitseinstellungen nicht zu ändern. Wenn Sie die voreingestellten Sicherheitseinstellungen dennoch ändern, notieren Sie die neuen Einstellungen, und bewahren Sie sie an einem sicheren Ort auf, an dem Sie sie problemlos wieder finden.
Geben Sie einen (maximal) 32 Zeichen langen Namen in dieses Feld ein. Bei diesem Feld wird zwischen Groß- und Kleinschreibung unterschieden. Die Standard-SSID wird willkürlich erzeugt. NETGEAR empfiehlt nachdrücklich, diese Einstellung nicht zu ändern. Channel (Kanal): Der vom Gateway verwendete Funkkanal. Der Standardkanal ist Auto. Der WLAN-DSL-Modemrouter findet dann den besten verfügbaren Kanal.
Im Abschnitt Security Options (Sicherheitsoptionen) auf dem Bildschirm Wireless Setup (WLAN-Konfiguration) können Sie die Sicherheitsoption und das Passwort ändern. NETGEAR empfiehlt, die Sicherheitsoption oder Passphrase nicht zu ändern. Falls Sie diese Einstellungen dennoch ändern möchten, wird die entsprechende Vorgehensweise im folgenden Abschnitt erläutert.
Geben Sie in das Feld Passphrase, das bei der Auswahl einer WPA-Sicherheitsoption angezeigt wird, den zu verwendenden Netzwerkschlüssel (Passphrase) ein. Bei der Passphrase handelt es sich um eine Textzeichenfolge mit einer Länge von 8 bis 63 Zeichen. NETGEAR genie-Einstellungen unter BASIC (Grundeinstellungen)
Allow guest to access My Local Network (Gastzugriff auf mein lokales Netzwerk erlauben): Bei Aktivierung dieses Kontrollkästchens kann jeder Benutzer, der sich mit dieser SSID mit dem Netzwerk verbindet, zusätzlich zum Internet auch auf Ihr lokales Netzwerk zugreifen. NETGEAR genie-Einstellungen unter BASIC (Grundeinstellungen)
Parental Controls Network Map ReadySHARE Number of devices 16 Click here Click here Besuchen Sie die NETGEAR genie-Webseite unter www.netgear.com/genie. Mit der genie-App können Sie folgende Optionen auswählen: • Internet: Überwachen oder Beheben von Internetverbindungsproblemen bei drahtlosen Verbindungen und Kabelverbindungen. •...
Seite 41
NETGEAR-Heimnetzwerk eine WLAN-Verbindung bestehen. So installieren Sie die genie Mobile-App: Navigieren Sie mit Ihrem mobilen Gerät zum Apple AppStore oder Google Play für Android, und suchen Sie nach NETGEAR genie. Zur Beschleunigung des Vorgangs können Sie die folgenden QR-Codes verwenden: iPad-App iPhone-App Android-App Installieren Sie die App auf Ihrem iPad oder Telefon.
Die Bildschirme unter ADVANCED (Erweitert) sind für fortschrittliche Benutzer gedacht, die benutzerdefinierte Einstellungen angeben möchten. In diesem Kapitel werden die auf dem Bildschirm ADVANCED Home (Startbildschirm – erweiterte Einstellungen) von NETGEAR genie verfügbaren Funktionen erläutert. Der Bildschirm wird in der folgenden Abbildung dargestellt: Dieses Kapitel enthält die folgenden Abschnitte: •...
Kapitel 9, Erweiterte Einstellungen. Setup-Assistent Die Installation von NETGEAR genie wird bei der Erstkonfiguration des WLAN-DSL-Modemrouters gestartet. Nachdem der WLAN-DSL-Modemrouter erstmalig konfiguriert wurde, können Sie diese Aufgabe erneut ausführen, indem Sie den Setup-Assistenten über die Registerkarte Advanced (Erweitert) von genie starten.
Seite 44
Ihre ISP-Konfiguration bestimmen zu können. Um zum Internet zu wechseln, klicken Sie auf Take me to the Internet (Mit dem Internet verbinden). Um eine Kopie Ihrer Interneteinstellungen auszudrucken, klicken Sie auf Print this (Diese Seite ausdrucken). NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Bildschirm, oder drücken Sie die Taste WPS seitlich am WLAN-DSL-Modemrouter. Drücken Sie innerhalb von 2 Minuten die Taste WPS am WLAN-Client, um ohne Eingabe eines Passworts eine Verbindung mit dem Netzwerk herzustellen. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Parameter für die Netzwerkverbindung, die Sicherheitsvereinbarung, die Mechanismen zur Datenverkehrsauswahl, den Authentifizierungsalgorithmus und die Verschlüsselung. Diese Parameter beruhen auf der Grundlage der VPNC-Empfehlungen. Weitere Informationen zu den VPNC-Empfehlungen finden Sie auf der Zusammenfassungsseite des VPN-Assistenten. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Seite 47
VPN tunnel connection (VPN-Tunnelverbindung): Der Assistent fragt ab, ob Sie eine Verbindung zu einem Remote-Gateway aufbauen oder die Verbindung für einen Remote-Client/-Computer einrichten möchten, um eine sichere Verbindung zu diesem Gerät herzustellen. Klicken Sie auf Next (Weiter). NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Seite 48
(klicken Sie auf den Link here (hier), um die von VPNC empfohlenen Parameter anzuzeigen). Klicken Sie auf Done (Fertig). Weitere Informationen zum Hinzufügen oder Bearbeiten von VPN-Richtlinien finden Sie unter VPN-Richtlinien auf Seite 145. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Guest Network (Gastnetzwerk): Dies ist eine Verknüpfung zum Bildschirm Wireless Settings (WLAN-Konfiguration) für Gastnetzwerke, den Sie auch auf der Registerkarte BASIC (Grundeinstellungen) auf dem Bildschirm Home (Start) über das Dashboard aufrufen können. Siehe Gastnetzwerke auf Seite 39. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
VPI, VCI: Ihr ISP gibt an, welche VPI- und VCI-Kombination für Ihren Dienst zum Einsatz kommt. • DSL Mode (DSL-Modus): Ihr ISP gibt an, dass die beste Einstellung für die DSL-Verbindung verwendet wird. Klicken Sie auf Apply (Übernehmen). NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
WLAN-DSL-Modemrouter auf Ping-Anforderungen aus dem Internet reagieren soll. Diese Funktion sollte nur für Diagnosezwecke verwendet werden, da Ihr WLAN-DSL-Modemrouter dadurch entdeckt werden kann. Aktivieren Sie dieses Kästchen nur, wenn ein dringender Grund dazu vorliegt. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Ihrer lokalen Computer angefordert wurden oder zu einem der im Bildschirm Port Forwarding/Port Triggering (Portweiterleitung/Port-Triggering) konfigurierten Dienste gehören. Statt diese Daten zurückzuweisen, können Sie sie an einen Computer in Ihrem Netzwerk weiterleiten. Dieser Computer ist der DMZ-Standardserver. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Problem geschaffen. Ändern Sie die MTU nur, wenn eine der folgenden Situationen eintritt: • Sie können keine Verbindung mit Ihrem ISP oder einem anderen Internetdienst herstellen, und der technische Support des ISP oder NETGEAR empfiehlt eine Änderung der MTU-Einstellung. Für folgende webbasierte Anwendungen muss die MTU möglicherweise geändert werden: Eine sichere Website, die nicht geöffnet werden kann oder eine Webseite nur zum...
Bildschirm LAN Setup (LAN-Konfiguration) vornehmen. Hinweis: Wenn Sie die LAN-IP-Adresse des WLAN-DSL-Modemrouters ändern, während Sie über den Browser verbunden sind, wird die Verbindung unterbrochen. Sie müssen eine Verbindung zur neuen IP-Adresse herstellen und sich erneut anmelden. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Both (Beide). Bei Auswahl von Both (Beide) oder Out Only (Nur abgehend) sendet der Router die Routingtabelle in regelmäßigen Abständen. Bei Auswahl von Both (Beide) oder In Only (Nur ankommend) übernimmt der Router eingehende Routinginformationen. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Diese Adressen sollten zum selben IP-Adressen-Subnetz gehören wie die LAN-IP-Adresse des WLAN-DSL-Modemrouters. Wenn Sie das Standard-Adressenschema verwenden, sollten Sie einen Bereich zwischen 192.168.0.2 und 192.168.0.254 festlegen. Halten Sie jedoch ggf. einen Teil des Bereichs für Geräte mit festen IP-Adressen frei. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Geben Sie die MAC-Adresse des Computers oder Servers ein. Tipp: Wenn der Computer bereits in Ihrem Netzwerk registriert ist, können Sie seine MAC-Adresse aus dem Bildschirm Attached Devices (Angeschlossene Geräte) kopieren und hier einfügen. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Anwendung als auch für den Client, auf dem die Anwendung ausgeführt wird, WMM aktiviert sein. Ältere Anwendungen, die WMM nicht unterstützen, und Anwendungen, für die QoS nicht erforderlich ist, werden der Kategorie „bester Versuch“ zugeordnet. Diese Kategorie steht in der Prioritätenliste nach Sprache und Video. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Seite 59
Aktivieren Sie das Kontrollkästchen Turn Internet Access QoS On (QoS für Internetzugang aktivieren). Internet-Datenverkehr wird priorisiert. Aktivieren Sie das Kontrollkästchen Turn Bandwith Control On (Bandbreitensteuerung aktivieren). Sie können die maximale Uplink-Bandbreite festlegen. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
LAN-Port oder die MAC-Adresse des Computers gesondert festlegen. Weitere Informationen finden Sie unter Prioritätsregeln für Anwendungen und Online-Spiele auf Seite 61, Prioritätsregeln für Netzwerk-LAN-Ports auf Seite 62 und Prioritätsregeln für MAC-Adressen auf Seite 62. Klicken Sie auf Apply (Übernehmen). NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Wenn Sie einen Eintrag hinzufügen, wird der Bildschirm QoS - Priority Rules (QoS – Prioritätsregeln) erweitert. Geben Sie in das Feld QoS Policy for (QoS-Richtlinie für) einen aussagekräftigen Namen für die neue Anwendung oder das neue Spiel ein. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
(QoS-Konfiguration) aus, klicken Sie auf Set Up QoS Rule (QoS-Regel festlegen), und klicken Sie anschließend auf Add Priority Rule (Neue Prioritätsregel). Wählen Sie aus der Liste Priority Category (Prioritätskategorie) die Option MAC Address (MAC-Adresse) aus. NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
Seite 63
Wählen Sie die Prioritätsstufe aus: Highest (Höchste), High (Hoch), Normal oder Low (Niedrig). Sie können den Namen dieser Regel auch in das Feld QoS Policy for (QoS-Richtlinie für) eingeben. Klicken Sie auf Apply (Übernehmen). NETGEAR genie ADVANCED Home (Startbildschirm – erweiterte Einstellungen)
USB-Speicher Z u g r e i f e n a u f u n d K o n f i g u r i e r e n e i n e s U S B - Sp e i c h e r g e r ä ts In diesem Kapitel wird erläutert, wie Sie auf ein an Ihren WLAN-DSL-Modemrouter angeschlossenes USB-Speichergerät zugreifen und dieses konfigurieren.
D6200B WLAN-DSL-Modemrouter USB-Laufwerksanforderungen Der WLAN-DSL-Modemrouter unterstützt die Standards 1.0 und 1.1 (USB Full Speed) sowie 2.0 (USB High Speed). Die ungefähren USB-Busgeschwindigkeiten sind in der folgenden Tabelle aufgeführt. Abhängig von der CPU-Geschwindigkeit, dem Arbeitsspeicher, der Geschwindigkeit des Netzwerks und anderer Variablen kann die tatsächliche Busgeschwindigkeit unterschiedlich sein.
D6200B WLAN-DSL-Modemrouter Dateifreigabe-Szenarien Sie können Dateien auf dem USB-Laufwerk auf vielfältige Weise für geschäftliche und private Zwecke nutzen. Dabei kann es sich um einen beliebigen Dateityp von einem Windows-, Apple- oder Linux-Computer handeln, z. B. Text, Word, PowerPoint, Excel, MP3, Bilder und Multimedia.
D6200B WLAN-DSL-Modemrouter So drucken Sie Fotos von einem Apple-Computer auf dem an einen Windows-Computer angeschlossenen Drucker: Greifen Sie auf dem Apple-Computer auf das USB-Laufwerk zu, indem Sie \\readyshare in die Adresszeile des Webbrowsers eingeben. Kopieren Sie dann die Fotos auf das USB-Laufwerk.
D6200B WLAN-DSL-Modemrouter USB-Speicher (Grundeinstellungen) Sie können die Grundeinstellungen des an den WLAN-DSL-Modemrouter angeschlossenen USB-Speichergeräts anzeigen oder bearbeiten. So greifen Sie auf das USB-Gerät zu: Wählen Sie ADVANCED (Erweitert) > USB Storage (USB-Speicher) > ReadySHARE aus. Sie können auf diesen Bildschirm auch durch Auswahl von BASIC (Grundeinstellungen) >...
D6200B WLAN-DSL-Modemrouter Hinzufügen oder Bearbeiten eines Netzwerkordners So fügen Sie einen Netzwerkordner hinzu oder bearbeiten diesen: Wählen Sie ADVANCED (Erweitert) > USB Storage (USB-Speicher) > Advanced Settings (Erweiterte Einstellungen) aus. Sie können auf diesen Bildschirm auch durch Auswahl von BASIC (Grundeinstellungen) >...
D6200B WLAN-DSL-Modemrouter USB-Speicher (Erweiterte Einstellungen) Sie können den Gerätenamen, Arbeitsgruppen und Netzwerkordner für das USB-Gerät konfigurieren. So konfigurieren Sie die erweiterten Einstellungen für den USB-Speicher: Wählen Sie Advanced (Erweitert) > USB Storage (USB-Speicher) > Advanced Settings (Erweiterte Einstellungen) aus.
Seite 71
D6200B WLAN-DSL-Modemrouter FTP: Standardmäßig deaktiviert. FTP (via internet) (FTP [über das Internet]): Standardmäßig deaktiviert. Bei Aktivierung dieses Kontrollkästchens können Remote-Benutzer über FTP über das Internet auf das USB-Laufwerk zugreifen. Diese Funktion unterstützt das Hochladen und Herunterladen von Dateien. Klicken Sie auf Apply (Übernehmen).
Medienserver-Einstellungen Standardmäßig ist der WLAN-DSL-Modemrouter als ReadyDLNA-Medienserver konfiguriert, mit dem Sie Filme und Fotos auf DLNA/UPnP-AV-kompatiblen Medienspielern wiedergeben können (z. B. Xbox360, Playstation und NETGEAR NETGEAR NeoTV). So lassen Sie die Medienserver-Einstellungen anzeigen: Wählen Sie ADVANCED (Erweitert) > USB Storage (USB-Speicher) > Media Server (Medienserver) aus.
D6200B WLAN-DSL-Modemrouter Angeben zugelassener USB-Geräte Zur Erhöhung der Sicherheit können Sie den WLAN-DSL-Modemrouter so konfigurieren, dass nur zugelassene USB-Geräte freigegeben werden. Sie können diese Funktion über das Menü Advanced Setup (Erweiterte Einrichtung) auf der Registerkarte Advanced (Erweitert) aktualisieren. So fügen Sie zugelassene USB-Geräte hinzu: ...
D6200B WLAN-DSL-Modemrouter Auf diesem Bildschirm werden die zugelassenen und die verfügbaren USB-Geräte angezeigt. Sie können zugelassene USB-Geräte entfernen oder hinzufügen. Wählen Sie das hinzuzufügende Gerät aus der Liste Available USB Devices (Verfügbare USB-Geräte) aus. Klicken Sie auf Add (Hinzufügen). Aktivieren Sie das Kontrollkästchen Allow only approved devices (Nur zugelassene Geräte erlauben).
D6200B WLAN-DSL-Modemrouter ReadySHARE Cloud Mit der ReadySHARE Cloud-Funktion können Sie von jedem beliebigen Standort aus remote über das Internet auf ein USB-Speichergerät zugreifen, das mit dem USB-Port des Routers verbunden ist. Sie können auch Familienmitglieder oder Freunde einladen, auf das USB-Speichergerät zuzugreifen.
Seite 76
Erstellen Sie Ihr ReadySHARE-Konto. Hinweis: Dieser Schritt muss auf dem NETGEAR-Router ausgeführt werden. Sie können den Router nicht auf der Website von NETGEAR ReadySHARE Cloud unter http://readyshare.netgear.com registrieren. Geben Sie im ReadySHARE Cloud-Bildschirm Ihres WLAN-DSL-Modemrouter Ihren ReadySHARE Cloud-Benutzernamen und Ihr Passwort ein.
Sie können den Router auch bei einem anderen Konto registrieren, wenn Sie die Registrierung beim bisherigen Konto aufgehoben haben. Melden Sie sich unter http://readyshare.netgear.com mit Ihrem Konto an. Sie sollten nun das an Ihren Router angeschlossene USB-Gerät sehen. Standardmäßig kann auf den gesamten Inhalt des USB-Geräts zugegriffen werden. Sie können eine Freigabe erstellen, die auf eine Teilmenge des Inhalts begrenzt ist und eine von Ihnen festgelegte Sicherheitsstufe hat.
Ihrem Netzwerk freigeben. Dieses Programm muss installiert werden, bevor Sie die ReadySHARE-Druckerfunktion verwenden können. Nach der Installation wird das Dienstprogramm ReadySHARE-Drucker als das NETGEAR USB Control Center auf Ihrem Computer angezeigt. Dieses Kapitel enthält die folgenden Abschnitte: • Herunterladen des Dienstprogramms ReadySHARE-Drucker •...
D6200B WLAN-DSL-Modemrouter Herunterladen des Dienstprogramms ReadySHARE-Drucker Sie müssen den USB-Drucker an Ihren WLAN-DSL-Modemrouter anschließen und das Dienstprogramm auf jedem Computer in Ihrem Netzwerk installieren, mit dem Sie den USB-Drucker steuern möchten. So laden Sie ReadySHARE-Drucker herunter: Schließen Sie den USB-Drucker über ein USB-Druckerkabel an den USB-Port des WLAN-DSL-Modemrouter an.
D6200B WLAN-DSL-Modemrouter Sie können auf diese URL auch über die ReadySHARE-Registerkarte der NETGEAR genie-App zugreifen. Weitere Informationen finden Sie unter NETGEAR genie-App Seite 40. Installieren Sie auf jedem Computer, der den USB-Drucker verwendet, das Dienstprogramm ReadySHARE-Drucker. Nach der Installation wird das Dienstprogramm ReadySHARE-Drucker als das NETGEAR USB Control Center auf Ihrem Computer angezeigt.
Wählen Sie die Sprache aus, und klicken Sie auf OK. Damit wird das Dienstprogramm installiert. Führen Sie die Ersteinrichtung des NETGEAR USB Control Centers auf jedem Computer in Ihrem Netzwerk durch, der den USB-Drucker verwendet. Wenn Sie erstmals den USB-Drucker verwenden, der an Ihren WLAN-DSL-Modemrouter angeschlossen ist, werden Sie gebeten, den USB-Drucker auszuwählen.
Seite 82
So führen Sie die Ersteinrichtung des NETGEAR USB Control Centers durch: Starten Sie auf jedem Computer, der den USB-Drucker verwendet, das NETGEAR USB Control Center genau so, wie Sie jedes andere Programm auf Ihrem Windows- oder Apple-Computer starten würden.
Seite 83
Computern als Available (Verfügbar) angezeigt. Das Dienstprogramm muss die Verbindung zu einem USB-Drucker nicht immer aufrecht erhalten. Bei einigen USB-Druckern stellt das NETGEAR USB Control Center nach der Erstellung eines Druckauftrags automatisch eine Verbindung mit diesem USB-Drucker her und druckt.
Konfigurationsbildschirm ändern. So konfigurieren Sie das NETGEAR USB Control Center: Starten Sie das NETGEAR USB Control Center genau so, wie Sie jedes andere Programm auf Ihrem Windows- oder Apple-Computer starten würden. Klicken Sie auf Tools (Extras) > Configuration (Konfiguration).
Klicken Sie auf Apply (Übernehmen). Ihre Änderungen sind nun gespeichert. Verwalten von USB-Druckaufträgen und-Scanaufträgen Das NETGEAR USB Control Center-Dienstprogramm wird bei jedem Computer in Ihrem Netzwerk im Hintergrund ausgeführt. Dieses Dienstprogramm übernimmt die Druckwarteschleife und die Verwaltung für den an Ihren WLAN-DSL-Modemrouter angeschlossenen USB-Drucker.
So starten Sie das NETGEAR USB Control Center: Starten Sie das NETGEAR USB Control Center genau so, wie Sie jedes andere Programm auf Ihrem Windows- oder Apple-Computer starten würden. Der Hauptbildschirm zeigt ein Gerätesymbol, die Beschreibung für das USB-Gerät sowie dessen Status.
So verwenden Sie die Scanfunktion eines USB-Multifunktionsdruckers: Starten Sie das NETGEAR USB Control Center genau so, wie Sie jedes andere Programm auf Ihrem Windows- oder Apple-Computer starten würden. Vergewissern Sie sich, dass der Drucker als Available (Verfügbar) angezeigt wird.
Seite 88
D6200B WLAN-DSL-Modemrouter Klicken Sie auf die Schaltfläche Network Scanner (Netzwerkscanner). Das Scannerfenster wird geöffnet, damit Sie den USB-Drucker zum Scannen verwenden können. ReadySHARE-Drucker...
Sicherheit Ve r h i n d e r n v o n u n e r w ü n s c h t e m I n h a l t i m N e t z w e r k In diesem Kapitel wird erläutert, wie Sie mithilfe der grundlegenden Firewall-Funktionen des WLAN-DSL-Modemrouters verhindern können, dass fragwürdige Inhalte auf den Computer und andere mit dem Netzwerk verbundenen Geräte gelangen.
D6200B WLAN-DSL-Modemrouter Stichwortsperre für HTTP-Datenverkehr Mit der Stichwortsperre können Sie verhindern, dass bestimmte Arten von HTTP-Datenverkehr auf das Netzwerk zugreifen können. Die Sperre kann permanent oder nach einem Zeitplan eingerichtet werden. Wählen Sie ADVANCED (Erweitert) > Security (Sicherheit) > Block Sites (Internetseiten sperren) aus.
D6200B WLAN-DSL-Modemrouter So löschen Sie ein Stichwort oder eine Domain: Wählen Sie das Stichwort aus, das aus der Liste gelöscht werden soll. Klicken Sie auf Delete Keyword (Stichwort löschen). Klicken Sie auf Apply (Übernehmen). Sie können einen vertrauenswürdigen Computer von der Sperre und Protokollierung ausnehmen.
Seite 92
D6200B WLAN-DSL-Modemrouter So erstellen Sie Firewall-Regeln: Wählen Sie ADVANCED (Erweitert) > Security (Sicherheit) > Firewall Rules (Firewall-Regeln) aus. Im Bildschirm Firewall Rules (Firewall-Regeln) werden die Einstellungen aller Firewall-Regeln aufgelistet. Die Standardregeln lassen sämtlichen ausgehenden Datenverkehr zu und sperren sämtlichen eingehenden Datenverkehr.
Seite 93
D6200B WLAN-DSL-Modemrouter • Action (Aktion): Wählen Sie die Aktion aus, die Sie für unter diese Regel fallenden Datenverkehr ausführen möchten: BLOCK always (Immer SPERREN): Unter diese Regel fallender Datenverkehr wird immer gesperrt. BLOCK by schedule, otherwise Allow (Nach Zeitplan SPERREN, sonst zulassen): Unter diese Regel fallender Datenverkehr wird zugelassen, sofern er nicht gemäß...
Seite 94
D6200B WLAN-DSL-Modemrouter • Always (Immer): Unter diese Regel fallender Datenverkehr wird immer protokolliert, ob eine Übereinstimmung vorhanden ist oder nicht. (Diese Funktion ist hilfreich, wenn Sie ein Debugging Ihrer Regeln durchführen.) • Never (Nie): Unter diese Regel fallender Datenverkehr wird nie protokolliert, ob eine Übereinstimmung vorhanden ist oder nicht.
D6200B WLAN-DSL-Modemrouter Hinzufügen von benutzerdefinierten Diensten zum Zulassen oder Sperren Sie können benutzerdefinierte eingehende und ausgehende Dienste definieren, um sie zuzulassen oder zu sperren. Um einen Dienst zu sperren, benötigen Sie zunächst die Portnummer oder den Portnummernbereich der Anwendung. So fügen Sie einen benutzerdefinierten Dienst hinzu: ...
D6200B WLAN-DSL-Modemrouter Planen von Firewall-Regeln Sie können ein Datum und eine Uhrzeit für die Sperrung des Internetzugriffs angeben. So geben Sie einen Zeitplan für eine Firewall-Regel an: Wählen Sie ADVANCED (Erweitert)> Security (Sicherheit) > Schedule (Zeitplan) aus. Konfigurieren Sie den Zeitplan zum Sperren von Stichwörtern und Diensten: •...
D6200B WLAN-DSL-Modemrouter E-Mail-Benachrichtigungen zu Sicherheitsereignissen Wenn Sie Protokolle und Warnungen per E-Mail erhalten möchten, geben Sie Ihre E-Mail-Informationen auf dem Bildschirm E-mail (E-Mail) ein, und geben Sie an, welche Warnungen Sie mit welcher Regelmäßigkeit erhalten möchten. So richten Sie E-Mail-Benachrichtigungen ein: ...
Seite 98
D6200B WLAN-DSL-Modemrouter (Optional) Aktivieren Sie unter Send Alert Immediately (Benachrichtigungen sofort senden) die Kontrollkästchen für die Benachrichtigungen, die Sie erhalten möchten. E-Mail-Warnungen können sofort gesendet werden, wenn eine Person auf eine gesperrte Internetseite zugreifen möchte, und Sie können angeben, dass Protokolle automatisch gesendet werden.
Verwaltung Ve r w a l t e n d e s N e t z w e r k s In diesem Kapitel werden die Einstellungen zum Verwalten und Warten des WLAN-DSL-Modemrouters und Heimnetzwerks beschrieben. Dieses Kapitel enthält die folgenden Abschnitte: •...
D6200B WLAN-DSL-Modemrouter Aktualisieren der Firmware des WLAN-DSL-Modemrouters Die Firmware des WLAN-DSL-Routers (Routing-Software) ist auf einem Flash-Speicher gespeichert. Sie können die Firmware über das Menü Administration (Verwaltung) auf der Registerkarte Advanced (Erweitert) aktualisieren. Im oberen Bereich der genie-Bildschirme wird eine Meldung angezeigt, wenn eine neue Firmware für Ihr Produkt verfügbar ist.
D6200B WLAN-DSL-Modemrouter WARNUNG: Achten Sie beim Hochladen der Firmware auf den WLAN-DSL-Modemrouter darauf, dass der Vorgang nicht unterbrochen wird (z. B. durch Schließen des Browserfensters, Klicken auf einen Link oder Laden einer neuen Seite). Wenn eine Unterbrechung im Browser stattfindet, wird die Firmware möglicherweise fehlerhaft installiert.
Seite 102
WLAN-DSL-Modemrouters verwendete IP-Subnetzmaske. Domain Name Server: Die vom WLAN-DSL-Modemrouter verwendeten Domain Name Server-Adressen. Ein Domain Name Server (DNS) übersetzt beschreibende URLs wie www.netgear.de in IP-Adressen. • Wireless Settings (2.4 GHz and 5 GHz) (WLAN-Konfiguration [2,4 GHz und 5 GHz]): Name (SSID) (Netzwerkname [SSID]): Der vom WLAN-DSL-Modemrouter verwendete WLAN-Name (SSID).
• Guest Network (2.4 GHz and 5 GHz) (Gastnetzwerk [2,4 GHz und 5 GHz]): Name (SSID) (Netzwerkname [SSID]): Der vom WLAN-DSL-Modemrouter verwendete WLAN-Name (SSID). Die Standardnamen sind NETGEAR-Guest und NETGEAR-5G-Guest. Wireless AP (WLAN-AP): Gibt an, ob die WLAN-Funktion des WLAN-DSL-Modemrouters aktiviert ist. Wenn diese Funktion nicht aktiviert ist, leuchtet die WLAN-LED an der Vorderseite des Routers nicht.
Seite 104
D6200B WLAN-DSL-Modemrouter Klicken Sie auf Show Statistics (Statistiken anzeigen). Die folgenden Informationen werden angezeigt: • System Up Time (Laufzeit des Systems): Die verstrichene Zeit seit dem letzten Neustart des WLAN-DSL-Modemrouters • Port: Die Statistiken für WAN (Internet)-Ports und LAN (Netzwerk)-Ports. Für jeden...
D6200B WLAN-DSL-Modemrouter Verbindungsstatus Sie können sehen, wie lange Ihre Internetverbindung bereits besteht. So wird der Verbindungsstatus angezeigt: Wählen Sie Advanced (Erweitert) > Administration (Verwaltung) > Router Status (Routerstatus) aus. Klicken Sie auf Connection Status (Verbindungsstatus). Die folgenden Informationen werden angezeigt: •...
D6200B WLAN-DSL-Modemrouter Anzeigen des VPN-Status Das Protokoll ist eine detaillierte Auflistung aller Websites, auf die Sie zugegriffen oder dies versucht haben. Das Protokoll kann bis zu 256 Einträge umfassen. Es werden nur Protokolleinträge dokumentiert, wenn die Stichwortsperre aktiviert wurde. Für Benutzer, die als vertrauenswürdig eingestuft sind, werden keine Protokolleinträge vorgenommen.
D6200B WLAN-DSL-Modemrouter Anzeigen von Protokollen zu Internet-Zugriffen oder versuchten Internet-Zugriffen Das Protokoll ist eine detaillierte Auflistung aller Websites, auf die Sie zugegriffen oder dies versucht haben. Das Protokoll kann bis zu 256 Einträge umfassen. Es werden nur Protokolleinträge dokumentiert, wenn die Stichwortsperre aktiviert wurde. Für Benutzer, die als vertrauenswürdig eingestuft sind, werden keine Protokolleinträge vorgenommen.
D6200B WLAN-DSL-Modemrouter • Syslog: Die Protokolle können an einen Syslog-Server gesendet werden. Aktivieren Sie eine der folgenden Optionen: Disable (Deaktivieren). Wählen Sie diese Option, wenn Sie über keinen Syslog-Server verfügen. Broadcast on LAN (Per LAN übertragen). Die Syslog-Daten werden übertragen anstatt an einen bestimmten Syslog-Server gesendet.
D6200B WLAN-DSL-Modemrouter Klicken Sie auf Sichern. Wählen Sie einen Speicherort für die Datei mit der Erweiterung .cfg auf einem Computer im Netzwerk. Eine Kopie der aktuellen Einstellungen wird auf Ihrer Festplatte gespeichert. Wiederherstellen der Konfigurationseinstellungen So stellen Sie die gesicherten Konfigurationseinstellungen wieder her: ...
Seite 110
Ihnen konfigurierten Einstellungen zurückgesetzt. Klicken Sie auf Apply (Übernehmen). NETGEAR empfiehlt, die Passwortwiederherstellung zu aktivieren, wenn Sie das Passwort für den Admin-Benutzer des Routers ändern. Auf diese Weise können Sie das Passwort leicht wiederherstellen, wenn Sie es vergessen. Die Wiederherstellung wird in Internet Explorer, Firefox und Chrome unterstützt, jedoch nicht in Safari.
D6200B WLAN-DSL-Modemrouter Wenn Sie über den Browser auf den Router zugreifen, wird der Anmeldebildschirm geöffnet. Bei Aktivierung der Passwortwiederherstellung wird die Passwortwiederherstellung gestartet, nachdem Sie auf Cancel (Abbrechen) geklickt haben. Sie können daraufhin die gespeicherten Antworten auf die Sicherheitsfragen eingeben, um das Passwort wiederherzustellen.
Seite 112
Internetnamen an, und klicken Sie auf Lookup (Suchen). Über einen DNS-Server (Domain Name Service-Server) werden Internetnamen (z. B. www.netgear.com) in IP-Adressen umgewandelt. Mit der DNS-Suche können Sie die IP-Adresse eines Web-, FTP-, Mail- oder sonstigen Servers im Internet ausfindig machen.
Erweiterte Einstellungen O p t i m i e r e n d e s N e t z w e r k s In diesem Kapitel werden die erweiterten Funktionen des WLAN-DSL-Modemrouters beschrieben. Diese Informationen eignen sich für Benutzer mit soliden Netzwerkkenntnissen, die den WLAN-DSL-Modemrouter für einmalige Situationen konfigurieren möchten, etwa wenn Remote-Zugriff über das Internet über IP oder Domainnamen benötigt wird.
Erweiterte WLAN-Konfiguration Hinweis: Im WLAN-DSL-Modemrouter sind die optimalen Einstellungen bereits vorkonfiguriert. Änderungen an diesen Einstellungen dürfen nur auf ausdrückliche Anweisung des NETGEAR-Supports hin vorgenommen werden. Eine fehlerhafte Konfiguration kann dazu führen, dass der WLAN-DSL-Modemrouter nicht mehr funktioniert. So nehmen Sie die erweiterte WLAN-Konfiguration vor: ...
D6200B WLAN-DSL-Modemrouter Hinweis: Die Optionen Fragmentation Length (Fragmentierungsgrenzwert), CTS/RTS Threshold (CTS/RTS-Grenzwert) und Preamble Mode (Präambelmodus) dienen nur zum Testen des WLAN und der erweiterten Konfiguration. Nehmen Sie keine Änderungen an diesen Einstellungen vor. (Optional) Aktivieren Sie das Kontrollkästchen Turn off wireless signal by schedule (WLAN-Signal nach Zeitplan abschalten).
D6200B WLAN-DSL-Modemrouter Wenn das Kontrollkästchen Enable Wireless Router Radio (WLAN-Funktionen des Routers aktivieren) mit dem zu konfigurierenden Frequenzbereich ausgewählt ist, klicken Sie auf die Schaltfläche Add a new period (Neuen Zeitraum hinzufügen). Klicken Sie auf Apply (Übernehmen). WPS-Einstellungen Sie können die WPS-Einstellungen konfigurieren.
D6200B WLAN-DSL-Modemrouter • Keep Existing Wireless Settings (Aktuelle WLAN-Konfiguration beibehalten): In dieser Einstellung wird angezeigt, ob der Router für WPS konfiguriert ist. Wenn dieses Kontrollkästchen nicht aktiviert ist, führt das Hinzufügen eines neuen WLAN-Clients dazu, dass die WLAN-Einstellungen des Routers in eine automatische, zufällig generierte SSID und einen zufällig generierten...
Seite 118
D6200B WLAN-DSL-Modemrouter Klicken Sie auf Add (Hinzufügen). Klicken Sie auf Add (Hinzufügen). Der Netzwerkzugriff ist auf Grundlage der dazugehörigen MAC-Adresse beschränkt. Klicken Sie auf Apply (Übernehmen). Erweiterte Einstellungen...
D6200B WLAN-DSL-Modemrouter WLAN-Repeating (WDS) Sie können den WLAN-DSL-Modemrouter als Wireless Access Point (AP) konfigurieren. Dadurch übernimmt der WLAN-DSL-Modemrouter die Rolle eines WLAN-Repeaters. Ein WLAN-Repeater verbindet sich als Client mit einem anderen WLAN-DSL-Modemrouter, wobei das Netzwerk, mit dem die Verbindung besteht, den ISP-Dienst darstellt.
Seite 120
Access Point. Zur Konfiguration dieses Modus benötigen Sie die MAC-Adresse des übergeordneten Remote Access Points. Der D6200B WLAN-DSL-Modemrouter befindet sich im Dualband-Parallelmodus, solange das WLAN aktiviert ist. Die WLAN-Basisstation bzw. der WLAN-Repeater kann bei Aktivierung des WLAN-Repeaters in einem Frequenzband nicht für ein anderes Frequenzband aktiviert werden.
D6200B WLAN-DSL-Modemrouter WLAN-Repeating Verwenden Sie den Bildschirm für das WLAN-Repeating, um die WLAN-Repeater-Einstellungen anzuzeigen oder zu ändern. So zeigen Sie die WLAN-Repeater-Einstellungen an oder ändern diese: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Wireless Repeating Function (WLAN-Repeating) aus.
D6200B WLAN-DSL-Modemrouter Aktivieren Sie dieses Kontrollkästchen, wenn Sie eine Punkt-zu-Punkt-Verbindung konfigurieren. Aktivieren Sie dieses Kontrollkästchen dagegen nicht, wenn der gesamte Client-Datenverkehr über den anderen Access Point (Repeater mit WLAN-Client-Zuordnung) weitergeleitet werden soll. Base Station MAC Address (MAC-Adresse der Basisstation): Geben Sie die MAC-Adresse des Access Points ein, der als Basisstation dient, wenn der WLAN-DSL-Modemrouter die Rolle des Repeaters übernimmt.
Konfigurieren Sie den Repeater über eine kabelgebundene Netzwerkverbindung, um Konflikte mit der WLAN-Verbindung zur Basisstation zu vermeiden. Hinweis: Wenn Sie die D6200B-Basisstation mit einem WLAN-DSL-Modemrouter einer anderen Marke als NETGEAR als Repeater verwenden, müssen Sie möglicherweise weitere Konfigurationseinstellungen ändern. Insbesondere sollten Sie die DHCP-Serverfunktion des Wireless Repeater APs deaktivieren.
D6200B WLAN-DSL-Modemrouter Portweiterleitung und Port-Triggering Standardmäßig blockiert der WLAN-DSL-Modemrouter eingehenden Datenverkehr aus dem Internet auf Ihre Computer, mit Ausnahme von Antworten auf abgehenden Datenverkehr. Möglicherweise müssen Sie Ausnahmen für diese Regel festlegen, z. B. in den folgenden Fällen: • Remote-Computer im Internet müssen auf einen Server im lokalen Netzwerk zugreifen.
D6200B WLAN-DSL-Modemrouter • Die Quelladresse wird durch die öffentliche IP-Adresse des WLAN-DSL-Modemrouters ersetzt. Dies ist notwendig, da Ihr Computer eine private IP-Adresse verwendet, die nicht weltweit eindeutig ist und im Internet nicht verwendet werden kann. • Die Quellportnummer wird zu einer vom WLAN-DSL-Modemrouter ausgewählten Nummer geändert, z.
Seite 126
D6200B WLAN-DSL-Modemrouter Ein Beispiel dafür ist IRC (Internet Relay Chat). Ihr Computer stellt eine Verbindung mit einem IRC-Server am Zielport 6667 her. Der IRC-Server antwortet nicht nur über den ursprünglichen Quellport, sondern sendet außerdem eine Identifizierungsnachricht über Port 113 an den Computer. Mit Port-Triggering können Sie dem WLAN-DSL-Modemrouter Folgendes mitteilen: „Wenn eine Sitzung über den Zielport 6667 initiiert wird, muss auch...
D6200B WLAN-DSL-Modemrouter Portweiterleitung zur Zulassung externer Hostkommunikation In den beiden vorhergehenden Beispielen wurde eine Anwendungssitzung mit einem Server-Computer im Internet von Ihrem Computer initiiert. Möglicherweise müssen Sie jedoch zulassen, dass ein Client-Computer im Internet eine Verbindung zu einem Server-Computer in Ihrem Netzwerk herstellt. Normalerweise ignoriert der WLAN-DSL-Modemrouter eingehenden Datenverkehr, der nicht als Antwort auf Ihren ausgehenden Datenverkehr gesendet wird.
D6200B WLAN-DSL-Modemrouter Unterschiede zwischen Portweiterleitung und Port-Triggering In den folgenden Punkten werden die Unterschiede zwischen Portweiterleitung und Port-Triggering zusammengefasst: • Port-Triggering kann von jedem beliebigen Computer im Netzwerk verwendet werden, jedoch immer nur von jeweils einem Computer. • Die Portweiterleitung wird für einen einzelnen Computer im Netzwerk konfiguriert.
Seite 129
D6200B WLAN-DSL-Modemrouter So konfigurieren Sie die Portweiterleitung: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Port Forwarding/Port Triggering (Portweiterleitung/Port-Triggering) aus. Als Diensttyp wird die Portweiterleitung ausgewählt. Klicken Sie auf Add (Hinzufügen). Wählen Sie aus der Dropdown-Liste Service (Dienst) den Dienst bzw. das Spiel aus, der bzw.
D6200B WLAN-DSL-Modemrouter Geben Sie in das Feld Send to LAN Server (An LAN-Server senden) die letzte Ziffer der IP-Adresse Ihres lokalen Computers ein, über den der Dienst bereitgestellt wird. Klicken Sie auf Apply (Übernehmen). Der Dienst wird in der Liste auf dem Bildschirm angezeigt.
D6200B WLAN-DSL-Modemrouter Bearbeiten oder Löschen eines Portweiterleitungseintrags So bearbeiten oder löschen Sie einen Portweiterleitungseintrag: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Port Forwarding/Port Triggering (Portweiterleitung/Port-Triggering) aus. Aktivieren Sie in der Tabelle die Optionsschaltfläche neben dem Dienstnamen.
Seite 132
D6200B WLAN-DSL-Modemrouter Bei Aktivierung des Port-Triggering überwacht der WLAN-DSL-Modemrouter abgehenden Datenverkehr und sucht nach einem angegebenen abgehenden Trigger-Port. Wenn der WLAN-DSL-Modemrouter abgehenden Datenverkehr an diesem Port registriert, speichert er die IP-Adresse des lokalen Computers, der die Daten gesendet hat. Der WLAN-DSL-Modemrouter öffnet daraufhin vorübergehend den angegebenen Eingangs-Port...
Seite 133
D6200B WLAN-DSL-Modemrouter Wählen Sie die Optionsschaltfläche Port Triggering (Port-Triggering) aus. Deaktivieren Sie das Kontrollkästchen Disable Port Triggering (Port-Triggering deaktivieren), falls es aktiviert ist. Note: Wenn Sie nach der Konfiguration des Port-Triggering das Kontrollkästchen Disable Port Triggering (Port-Triggering deaktivieren) aktivieren, wird diese Funktion deaktiviert.
D6200B WLAN-DSL-Modemrouter Klicken Sie auf Add Service (Dienst hinzufügen). Geben Sie einen aussagefähigen Dienstnamen in das Feld Service Name (Dienstname) ein. Wählen Sie in der Liste der Dienstbenutzer Any (Jede) aus (standardmäßig). Dieser Dienst kann von allen Computern im Internet verwendet werden.
Seite 135
D6200B WLAN-DSL-Modemrouter Wenn Ihr ISP private WAN-IP-Adressen vergibt (wie z. B. 192.168.x.x oder 10.x.x.x), funktioniert der dynamische DNS-Dienst nicht, da eine Internet-Weiterleitung an private Adressen nicht möglich ist. Der WLAN-DSL-Modemrouter enthält einen Client, der eine Verbindung mit dem von DynDNS.org bereitgestellten dynamischen DNS-Dienst herstellen kann. Besuchen Sie zuerst die Website unter http://www.dyndns.org, und legen Sie ein Konto und einen...
D6200B WLAN-DSL-Modemrouter Geben Sie das Passwort (oder den Schlüssel) für Ihr DDNS-Konto ein. Klicken Sie auf Apply (Übernehmen). Statische Routen Statische Routen liefern Ihrem WLAN-DSL-Modemrouter zusätzliche Routinginformationen. Unter normalen Umständen verfügt der WLAN-DSL-Modemrouter über ausreichende Routinginformationen, wenn er für den Internetzugang konfiguriert wurde, und es müssen keine weiteren statischen Routen konfiguriert werden.
Seite 137
D6200B WLAN-DSL-Modemrouter So konfigurieren Sie eine statische Route: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Static Routes (Statische Routen) aus. Klicken Sie auf Add (Hinzufügen). Geben Sie in das Feld Route Name (Routenname) einen Namen für diese statische Route ein (nur zu Identifikationszwecken).
D6200B WLAN-DSL-Modemrouter Geben Sie die IP-Adresse des Zielhosts für die Route ein. Geben Sie die IP-Subnetzmaske für das Ziel ein. Wenn es sich dabei um einen einzelnen Host handelt, geben Sie 255.255.255.255 als Ziel ein. Geben Sie die Gateway-IP-Adresse ein.
Seite 139
D6200B WLAN-DSL-Modemrouter So richten Sie die Fernsteuerung ein: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Remote Management (Fernsteuerung) aus. Aktivieren Sie das Kontrollkästchen Turn Remote Management On (Fernsteuerung aktivieren). Wählen Sie unter Allow Remote Access By (Remote-Zugriff zulassen) die externen IP-Adressen aus, die auf die WLAN-DSL-Modemrouter-Fernsteuerung zugreifen können.
D6200B WLAN-DSL-Modemrouter Dem normalen Zugriff über einen Webbrowser ist der Standard-HTTP-Dienstport 80 zugewiesen. Zur Erhöhung der Sicherheit können Sie eine benutzerdefinierte Portnummer für den Fernzugriff per Internet auf den Router eingeben. Wählen Sie eine Nummer im Bereich 1024 bis 65535. Verwenden Sie jedoch keine Standard-Portnummern gängiger Internetdienste.
Seite 141
D6200B WLAN-DSL-Modemrouter So aktivieren Sie Universal Plug and Play: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > UPnP aus. Nehmen Sie folgende Einstellungen vor: • Turn UPnP On (UPnP aktivieren): Aktivieren oder deaktivieren Sie die automatische Gerätekonfiguration. Standardmäßig ist UPnP deaktiviert. Wenn dieses Kontrollkästchen nicht aktiviert ist, lässt der WLAN-DSL-Modemrouter nicht zu, dass...
Klicken Sie auf Apply (Übernehmen). IPv6 Über diese Funktion können Sie eine IPv6-Internetverbindung einrichten, wenn diese nicht automatisch von NETGEAR genie erkannt wird. So richten Sie eine IPv6-Internetverbindung ein: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) >...
D6200B WLAN-DSL-Modemrouter Datenverkehrsanzeige Mit der Datenverkehrsanzeige können Sie das Volumen des Internet-Datenverkehrs am Internet-Port des WLAN-DSL-Modemrouters überwachen. Sie können mit der Datenverkehrsanzeige Grenzwerte für das Datenvolumen oder einen Monatsgrenzwert festlegen und ein Live-Update der Datenverkehrsnutzung abrufen. So überwachen Sie den Internet-Datenverkehr: ...
D6200B WLAN-DSL-Modemrouter Stellen Sie den Datenzähler für den Beginn um eine bestimmte Uhrzeit und an einem bestimmten Datum ein. Konfigurieren Sie die Datenverkehrssteuerung, sodass eine Warnmeldung ausgegeben wird, bevor der Monatsgrenzwert in MByte oder Stunden erreicht wird. Nach Erreichen des Grenzwerts stehen folgende Möglichkeiten zur Verfügung: •...
D6200B WLAN-DSL-Modemrouter So ändern Sie den Gerätemodus: Wählen Sie ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) > Device Mode (Gerätemodus) aus. Wählen Sie aus der Liste der Gerätemodi Router (Modem + Router) oder Modem (Modem only) (nur Modem) aus.
Seite 146
D6200B WLAN-DSL-Modemrouter • Auto (Automatisch): Einige Parameter für den VPN-Tunnel werden automatisch erzeugt. Hierzu muss die Abstimmung zwischen den beiden VPN-Endpunkten über das IKE-Protokoll (Internet Key Exchange) erfolgen. So verwalten Sie die VPN-Richtlinien: Klicken Sie auf ADVANCED (Erweitert) > Advanced Setup (Erweiterte Einrichtung) >...
D6200B WLAN-DSL-Modemrouter • Apply (Übernehmen): Alle Änderungen an der Einstellung Enable (Aktivieren) für jede Richtlinie speichern. • Cancel (Abbrechen): Alle ungespeicherten Änderungen an der Einstellung Enable (Aktivieren) für jede Richtlinie verwerfen. • Add Auto Policy (Automatische Richtlinie hinzufügen): Es öffnet sich der Bildschirm VPN - Auto Policy (VPN –...
Seite 148
D6200B WLAN-DSL-Modemrouter Geben Sie die folgenden Einstellungen ein, oder wählen Sie diese aus: • General (Allgemein): Über diese Einstellungen wird die Richtlinie ermittelt und ihre Hauptmerkmale werden festgelegt. Policy Name (Name der Richtlinie): Geben Sie zur Kennzeichnung der Richtlinie einen eindeutigen Namen ein.
Seite 149
D6200B WLAN-DSL-Modemrouter • Remote LAN: Hier legen Sie den Gültigkeitsbereich der Richtlinie im Remote-LAN fest. Für die Bereiche im Dropdown-Menü sind die folgenden Daten einzugeben: Single PC - no Subnet (Einzelner PC – kein Subnetz): Wählen Sie diese Option, wenn sich am Remote-Endpunkt nur ein einzelner PC statt eines LAN befindet.
Seite 150
D6200B WLAN-DSL-Modemrouter Local Identity Data (Lokale Kennungsdaten): Geben Sie in dieses Feld die Daten zur entsprechenden Auswahl ein. Für die Option WAN IP Address (WAN-IP-Adresse) ist keine Eingabe erforderlich. Remote Identity Type (Remote-Kennungstyp): Wählen Sie die gewünschte Option, die den Einstellungen des lokalen Kennungstyps (siehe oben) am Remote-VPN-Endpunkt entspricht.
D6200B WLAN-DSL-Modemrouter Hinzufügen oder Bearbeiten einer manuellen VPN-Richtlinie Bei einer „manuellen“ VPN-Richtlinie müssen alle Einstellungen (auch die Schlüssel) für den VPN-Tunnel manuell an beiden Enden (an beiden VPN-Endpunkten) eingegeben werden. Drittanbieter-Server und fremde Unternehmen sind nicht beteiligt. So fügen Sie eine manuelle VPN-Richtlinie hinzu oder bearbeiten diese: ...
Seite 152
D6200B WLAN-DSL-Modemrouter • Local LAN (Lokales LAN): Hier legen Sie den Gültigkeitsbereich der Richtlinie im LAN fest. Für die Bereiche im Dropdown-Menü sind die folgenden Daten einzugeben: Single address (Einzelne Adresse): Geben Sie im Feld Einzelne/Erste IP-Adresse eine IP-Adresse ein. In der Regel wird diese Einstellung benutzt, wenn Sie Remote-Benutzern den Zugriff auf einen Server in Ihrem LAN ermöglichen möchten.
Seite 153
D6200B WLAN-DSL-Modemrouter Authentication (Authentifizierung): Wählen Sie den gewünschten Authentifizierungsalgorithmus aus, und geben Sie den Schlüssel in das Feld ein. Bei MD5 müssen die Schlüssel 16 ASCII-Zeichen (32 Hexadezimalzahlen) umfassen. Bei SHA-1 müssen die Schlüssel 20 ASCII-Zeichen (40 Hexadezimalzahlen) umfassen. Klicken Sie auf Apply (Übernehmen).
In diesem Kapitel finden Sie Informationen zur Diagnose und Behebung von Problemen, die in Verbindung mit dem WLAN-DSL-Modemrouter entstehen können. Falls Sie hier keine Lösung finden, suchen Sie nach Produkt- und Kontaktinformationen auf der NETGEAR-Support-Website unter http://support.netgear.com/general/contact/default.aspx. Dieses Kapitel enthält die folgenden Abschnitte: •...
D6200B WLAN-DSL-Modemrouter Tipps In diesem Abschnitt erhalten Sie Tipps zur Behebung häufiger Probleme. Sequenz zum Neustart des Netzwerks Achten Sie beim Neustart Ihres Netzwerks auf die Einhaltung dieser Reihenfolge: Schalten Sie das Modem aus und ziehen Sie den Netzstecker. Schalten Sie den WLAN-DSL-Modemrouter und die Computer aus.
Vergewissern Sie sich, dass das Stromkabel richtig mit dem WLAN-DSL-Modemrouter verbunden ist und dass das Netzteil ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. • Stellen Sie sicher, dass Sie das von NETGEAR für dieses Produkt mitgelieferte Netzteil verwenden. • Wenn die Power-LED langsam und kontinuierlich blinkt, ist die WLAN-DSL-Modemrouterfirmware fehlerhaft.
Werkseinstellungen auf Seite 166. Wenn der Fehler sich nicht beheben lässt, liegt möglicherweise ein Hardwarefehler vor. Wenden Sie sich an den technischen Support unter www.netgear.de/support. Die LEDs erlöschen nicht Beim Einschalten des WLAN-DSL-Modemrouters leuchten die LEDs für ungefähr 10 Sekunden auf und erlöschen dann wieder. Wenn alle LEDs weiterleuchten, liegt ein WLAN-DSL-Modemrouterfehler vor.
D6200B WLAN-DSL-Modemrouter „Push ‘N’ Connect“ (WPS)-Taste funktioniert nicht Wenn nach dem Drücken der WPS-Taste die WLAN-LED nicht blinkt, überprüfen Sie Folgendes: • Achten Sie darauf, die Taste zu verwenden und nicht die integrierte Registrierungsstelle des WLAN-DSL-Modemrouters. • Überprüfen Sie, ob die Verifizierung der PIN für die WLAN-Geräte, die Sie in das WLAN aufnehmen, erfolgreich war.
• Wenn Sie vorhaben, den NETGEAR-WLAN-DSL-Modemrouter als zusätzlichen Router hinter einem bestehenden Router in Ihrem Netzwerk einzurichten, sollten Sie in Erwägung ziehen, stattdessen den bestehenden Router zu ersetzen. NETGEAR unterstützt eine solche Konfiguration nicht. • Wenn Sie diesen NETGEAR-WLAN-DSL-Modemrouter als Ersatz für einen ADSL-Modemrouter in Ihrem Netzwerk einrichten, kann der WLAN-DSL-Modemrouter viele Gatewaydienste (z.
D6200B WLAN-DSL-Modemrouter Teilen Sie dem ISP mit, dass Sie ein neues Netzwerkgerät erworben haben, und bitten Sie darum, die MAC-Adresse des WLAN-DSL-Modemrouters zu verwenden. Konfigurieren Sie Ihren WLAN-DSL-Modemrouter so, dass er die MAC-Adresse des Computers klont. Wenn der WLAN-DSL-Modemrouter eine IP-Adresse erhält, Sie aber dennoch keine Webseiten aus dem Internet anzeigen können, kann dies folgende Ursachen haben:...
D6200B WLAN-DSL-Modemrouter Fehlerbehebung im Zusammenhang mit dem Internetzugriff Wenn der WLAN-DSL-Modemrouter über eine IP-Adresse verfügt, Sie aber dennoch keine Internet-Websites aufrufen können, kann dies folgende Ursachen haben: • Ihr Computer erkennt möglicherweise keine DNS-Serveradressen. Ein DNS-Server ist ein Host im Internet, der Internetnamen (z. B. www-Adressen) in numerische IP-Adressen umwandelt.
D6200B WLAN-DSL-Modemrouter • Als Datum wird der 1. Januar 2000 angezeigt. Dies bedeutet, dass der WLAN-DSL-Modemrouter noch keine Verbindung zu einem NTP-Server herstellen konnte. Vergewissern Sie sich, dass der Internetzugang richtig konfiguriert ist. Wenn Sie die Konfiguration des WLAN-DSL-Modemrouters abgeschlossen haben, warten Sie mindestens fünf Minuten, und überprüfen Sie dann das Datum und die Uhrzeit erneut.
WLAN-DSL-Modemrouter nicht gestartet werden kann oder die grüne Power-LED kontinuierlich blinkt, ist das Gerät möglicherweise defekt. Wenn der Fehler sich nicht beheben lässt, liegt möglicherweise ein Hardwarefehler vor. Wenden Sie sich an den technischen Support unter http://www.netgear.de/support. Fehlerbehebung im Netzwerk mithilfe des Ping-Dienstprogramms Die meisten Netzwerkgeräte und Router verfügen über ein Ping-Dienstprogramm, das ein...
D6200B WLAN-DSL-Modemrouter Wenn der Pfad nicht funktioniert, wird diese Nachricht angezeigt: Request timed out Wenn der Pfad nicht richtig funktioniert, könnte eines der folgenden Probleme vorliegen: • Fehlerhafte physikalische Verbindung Achten Sie bei einer Kabelverbindung darauf, dass die nummerierte LAN-Port-LED für den Port, über den die Verbindung besteht, leuchtet.
Seite 165
D6200B WLAN-DSL-Modemrouter • Vielleicht akzeptiert der Internet-Provider nur die MAC-Adresse eines einzigen Ihrer Computer und lehnt alle anderen ab. Viele Breitbandanbieter schränken den Zugang ein, indem sie nur Datenverkehr von der MAC-Adresse Ihres Breitbandmodems zulassen. Manche Internet-Provider schränken den Zugang jedoch noch zusätzlich auf die MAC-Adresse eines einzelnen, an dieses Modem angeschlossenen Computers ein.
Werkseitige Voreinstellungen und technische Daten In diesem Anhang finden Sie die werkseitigen Voreinstellungen und technischen Daten für den D6200B WLAN-DSL-Modemrouter. Werkseinstellungen Sie können den WLAN-DSL-Modemrouter auf die Werkseinstellungen zurücksetzen. Drücken Sie die Reset-Taste auf der Rückseite des Routers mit einer Büroklammer oder einem ähnlichen Gegenstand ein, und halten Sie sie mindestens 5 Sekunden lang gedrückt.
Seite 167
D6200B WLAN-DSL-Modemrouter Tabelle 10. Werkseitige Voreinstellungen (Fortsetzung) Funktion Standardeinstellungen Lokales Netzwerk LAN-IP 192.168.0.1 (LAN) Subnetzmaske 255.255.255.0 DHCP-Server Aktiviert DHCP-Bereich 192.168.0.2 bis 192.168.0.254 Registrierungsstelle für die Aktiviert Konfiguration des Routers zulassen Erste IP-Adresse für DHCP 192.168.0.2 Letzte IP-Adresse für DHCP 192.168.0.254...
Konformitätserklärung N E T G E A R D u a l b a n d – W i r e l e s s Informationen zur Einhaltung rechtlicher Vorschriften Dieser Abschnitt enthält die an den Benutzer gestellten Anforderungen für den Betrieb dieses Produkts gemäß der nationalen Gesetze für die Nutzung von Frequenzen und den Betrieb von Funkanlagen.
D6200B WLAN-DSL-Modemrouter FCC-Konformitätserklärung Wir, NETGEAR, Inc., 350 East Plumeria Drive, Santa Jose, CA 95134, erklären unter alleiniger Verantwortung, dass der D6200B WLAN-DSL-Modemrouter mit Teil 15, Unterabschnitt B der FCC-Vorschriften CFR47 konform ist. Der Betrieb unterliegt den folgenden Bedingungen: • Dieses Gerät darf keine gesundheitsschädlichen Störungen verursachen und •...
D6200B WLAN-DSL-Modemrouter Bei fehlenden Informationen zur Übertragung oder einer Betriebsstörung kann das Gerät die Übertragung automatisch beenden. Beachten Sie, dass damit nicht Kontroll- oder Signalinformationen sowie die Verwendung wiederholender Codes, wenn es die Technik erfordert, unterbunden werden sollen. Le dispositif pourrait automatiquement cesser d’émettre en cas d’absence d’informations à transmettre, ou une défaillance opérationnelle.
Seite 172
D6200B WLAN-DSL-Modemrouter Tabelle für die Reduzierung von Funkstörungen In der nachfolgenden Tabelle wird der empfohlene Mindestabstand zwischen NETGEAR-Geräten und -Haushaltsgeräten zur Reduzierung von Funkstörungen angegeben (in Metern und Fuß). Haushaltsgerät Empfohlener Mindestabstand (in Metern und Fuß) Mikrowellengeräte 9 m (30 ft) Babyfon –...
Index DHCP-Server DMZ-Server Abfrageintervall DMZ-Standardserver Access Points DNS-Adressen Adressreservierung Fehlerbehebung ADSL-Konfiguration Primärer ADSL-Mikrofilter DNS-Server ADSL-Mikrofilter mit integriertem Splitter DNS-Serveradressen (Domain Name Service) ADSL-Port Advertising-Periode Drahtlos verbinden Aktualisieren der Firmware Drucken von Dateien und Fotos Änderungen nicht gespeichert, Router DSL-Port-LEDs Anmelden Dynamisches DNS Anschluss für das Netzteil Authentifizierung, erforderlich vom Mailserver...
Seite 174
D6200B WLAN-DSL-Modemrouter Gateway-IP-Adresse Laufzeit, System Gemischter Modus aus WPA-PSK/WPA2-PSK Lease, DHCP genie, NETGEAR Lebensdauer, Advertising Erweiterte Einstellungen LED Ein/Aus Grundeinstellungen LEDs Verwendung, nach Installation Fehlerbehebung Gerätemodus Verbindungen prüfen Große Dateien, freigeben Live Parental Controls Lokale Server, Portweiterleitung an Löschen einer Konfiguration Host, vertrauenswürdig...
Seite 175
D6200B WLAN-DSL-Modemrouter Ports, Rückseite Port-Status technical support Port-Triggering Technische Daten Portweiterleitung Technischer Support Positionieren des Routers TKIP (Temporal Key Integrity Protocol) Power-LED, Fehlerbehebung PPPoE (PPP over Ethernet) Präambelmodus Uhrzeit Primäre DNS-Adressen Universal Plug and Play (UPnP) Protokolle Anzeigen Angeben zugelassener Geräte...
Seite 176
D6200B WLAN-DSL-Modemrouter WLAN-LEDs Fehlerbehebung Vorderseite WLAN-Repeater WLAN-Sicherheitsoptionen WLAN-Übertragungsmodus WLAN-Verbindung WLAN-Verbindungen, Fehlerbehebung WMM (Wi-Fi Multimedia) WPA2-PSK-Verschlüsselung WPA2-Verschlüsselung WPA-PSK-Verschlüsselung WPA-Verschlüsselung WPS (WiFi Protected Setup) WPS-LED WPS-PSK+WPA2-PSK-Verschlüsselung WPS-PSK-Verschlüsselung WPS-Taste Zeitplan für Stichwort- und Dienstsperren Zeitüberschreitung, Port-Triggering Zugelassene USB-Geräte Zugreifen auf Remote-Computer Zugriff Anzeigen von Protokollen...
